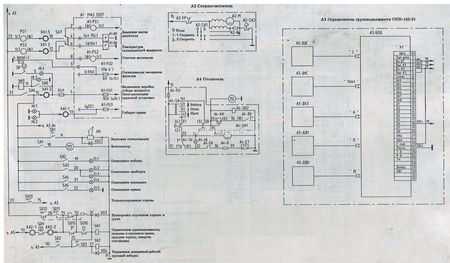

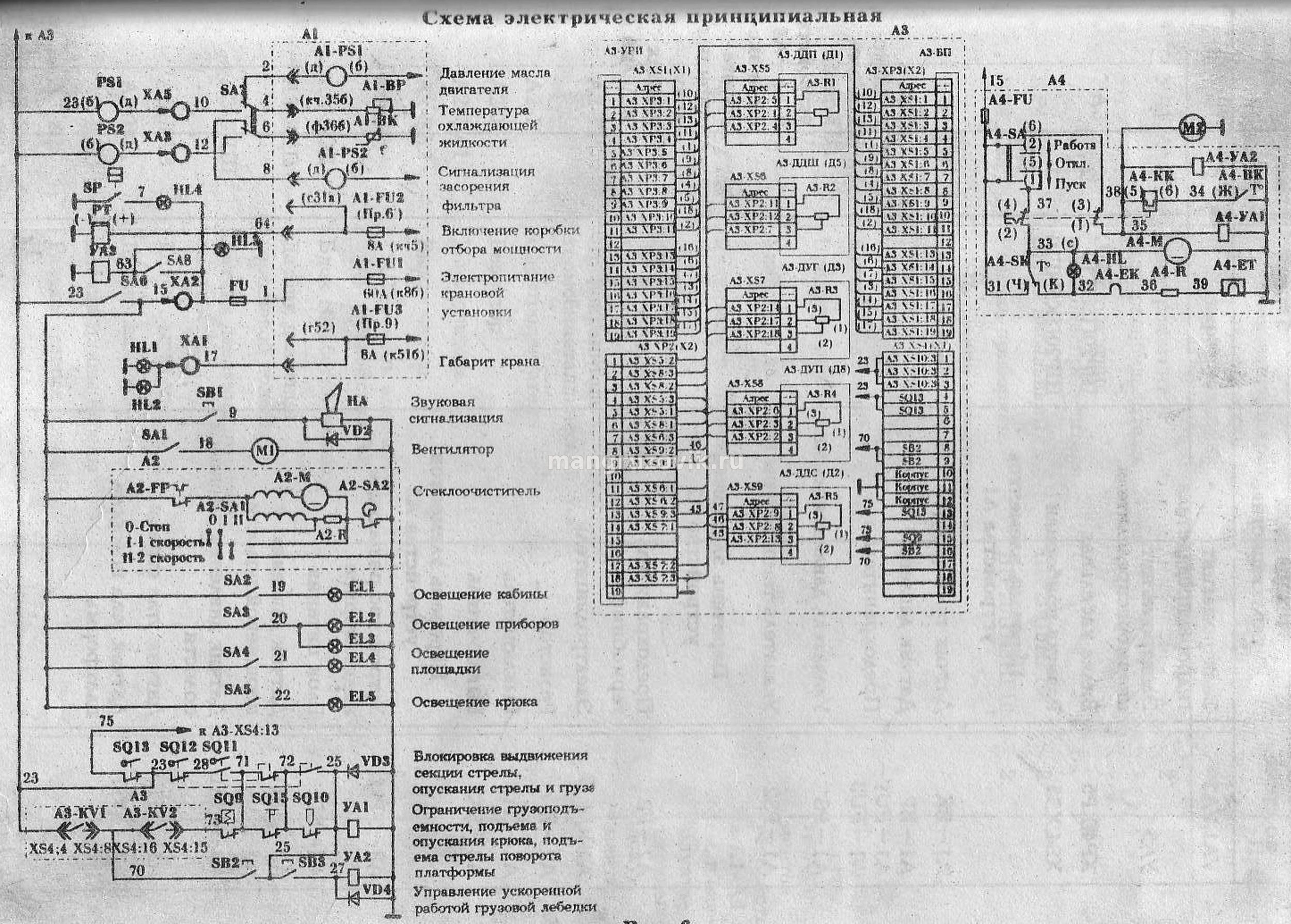

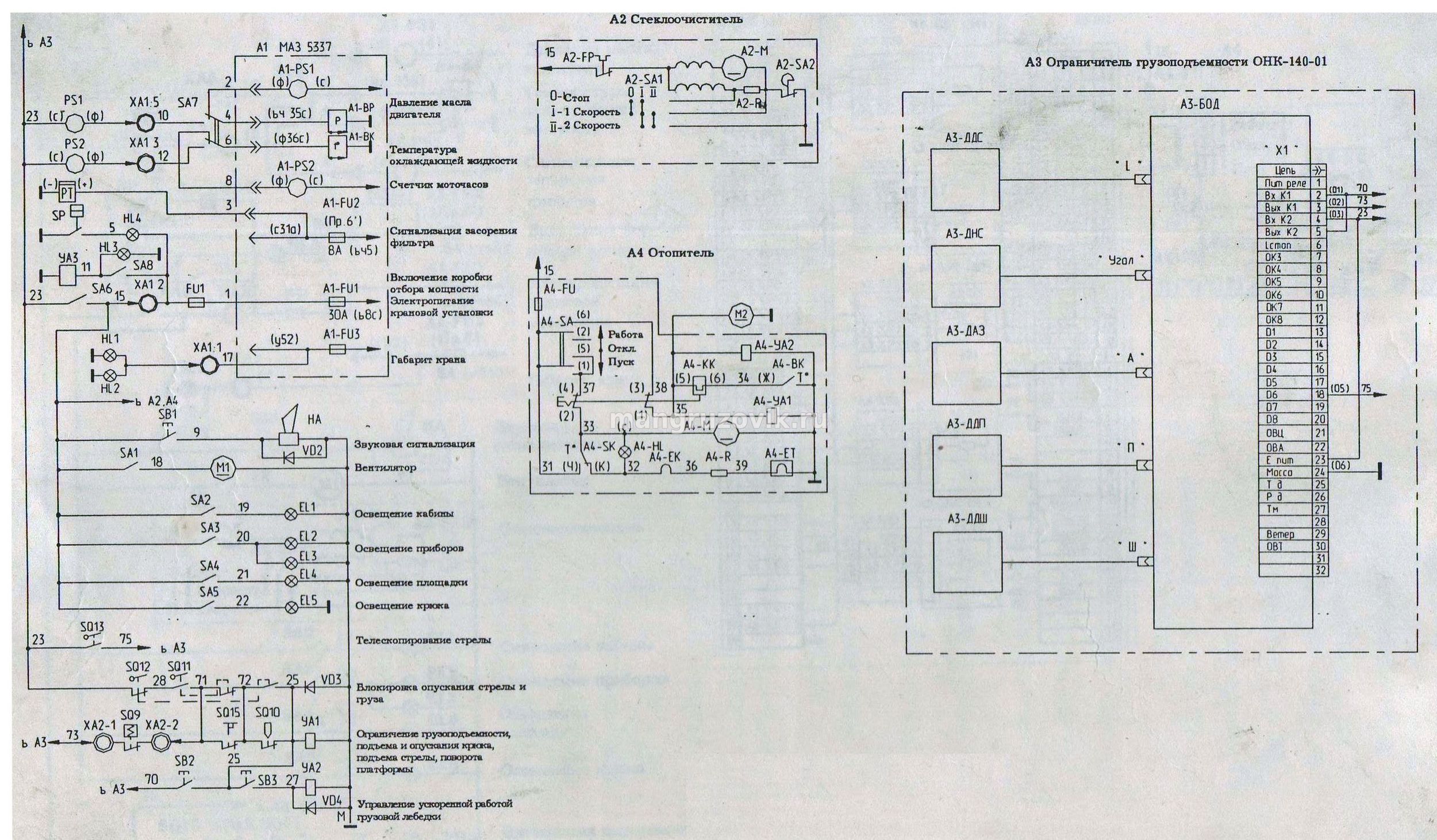

Электрическая схема-ОПИСАНИЕ

Датчик давления масла двигателя,

указатель температуры охлаждающей жидкости,

датчик температуры охлаждающей жидкости,

счетчик моточасов,

сигнализация засорения фильтра,

включение коробки отбора мощности,

электропитание крановой установки,

габариты крана,

звуковая сигнализация,

вентилятор,

освещение кабины,

освещение приборов,

освещение площадки,

освещение крюка,

отопитель,

стеклоочиститель,

телескопирование стрелы,

блокировка опускания стрелы и груза,

ограничение грузоподъемности,подъема и опускания крюка,подьема стрелы,поворота платформы,

управление ускоренной работой грузовой лебедки,

ограничитель грузоподъемности ОНК-140-01.

штекерные соединения
