Кран стреловой автомобильный КС-45717а-1 электрическая схема

Руководства по ремонту автокрана Ивановец КС-45717а-1

Кран стреловой автомобильный КС-45717а-1 электрическая схема

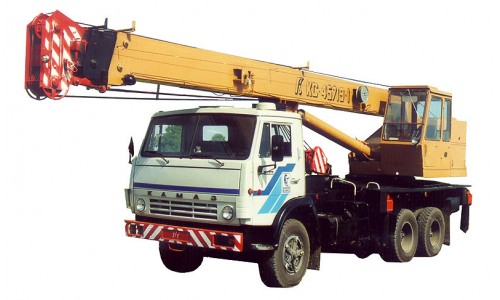

Это схема автокрана «Ивановец»,

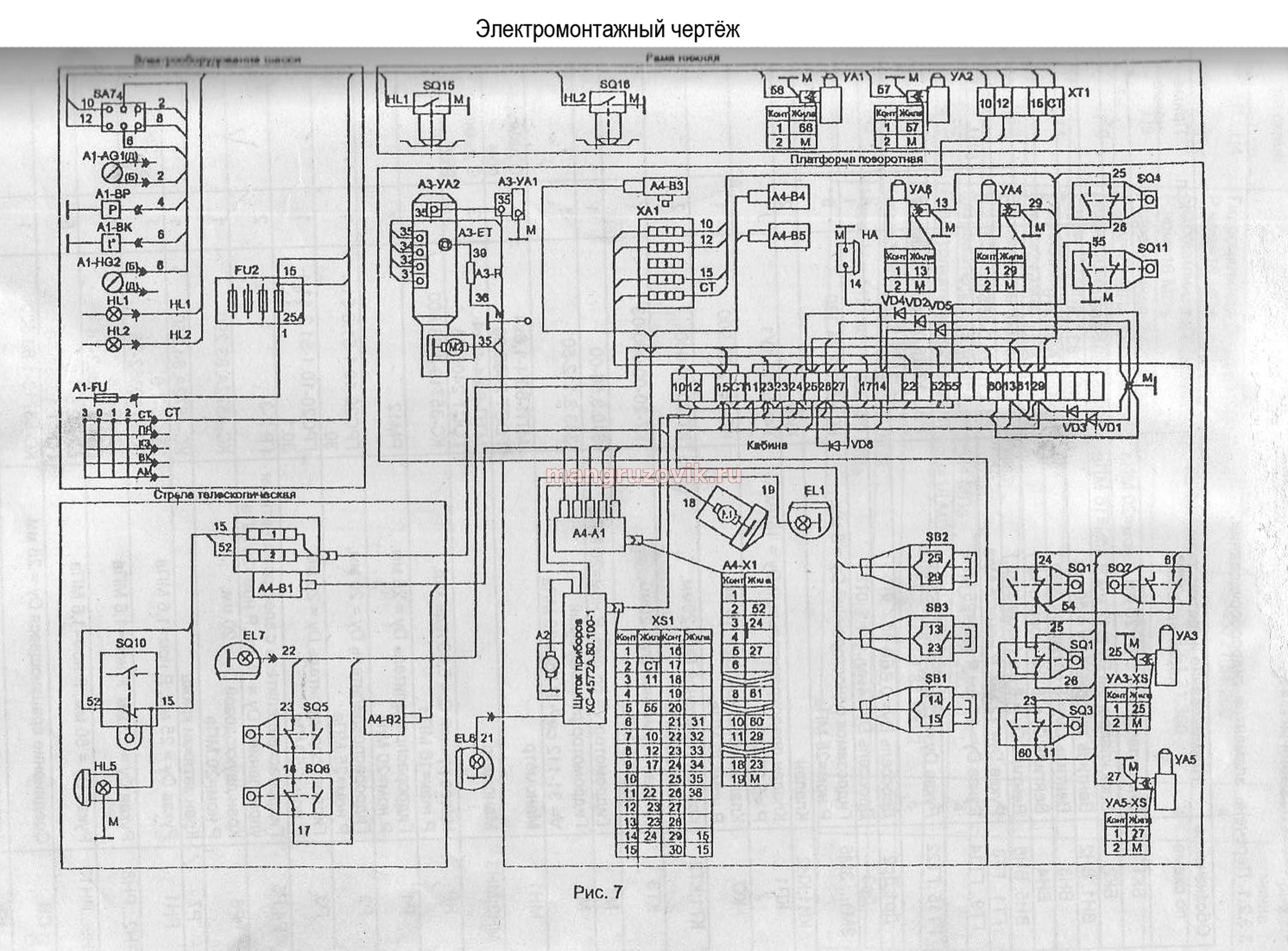

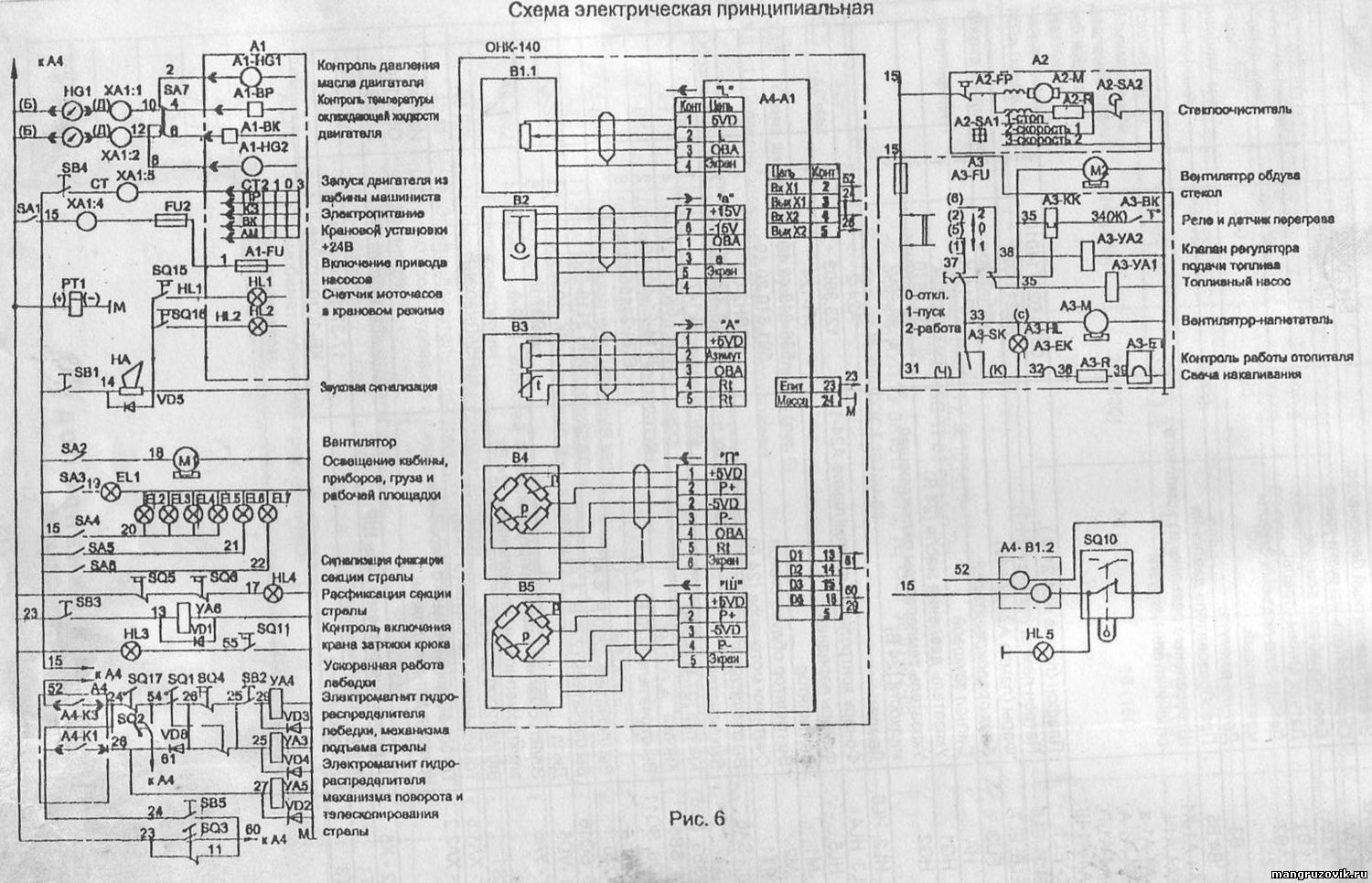

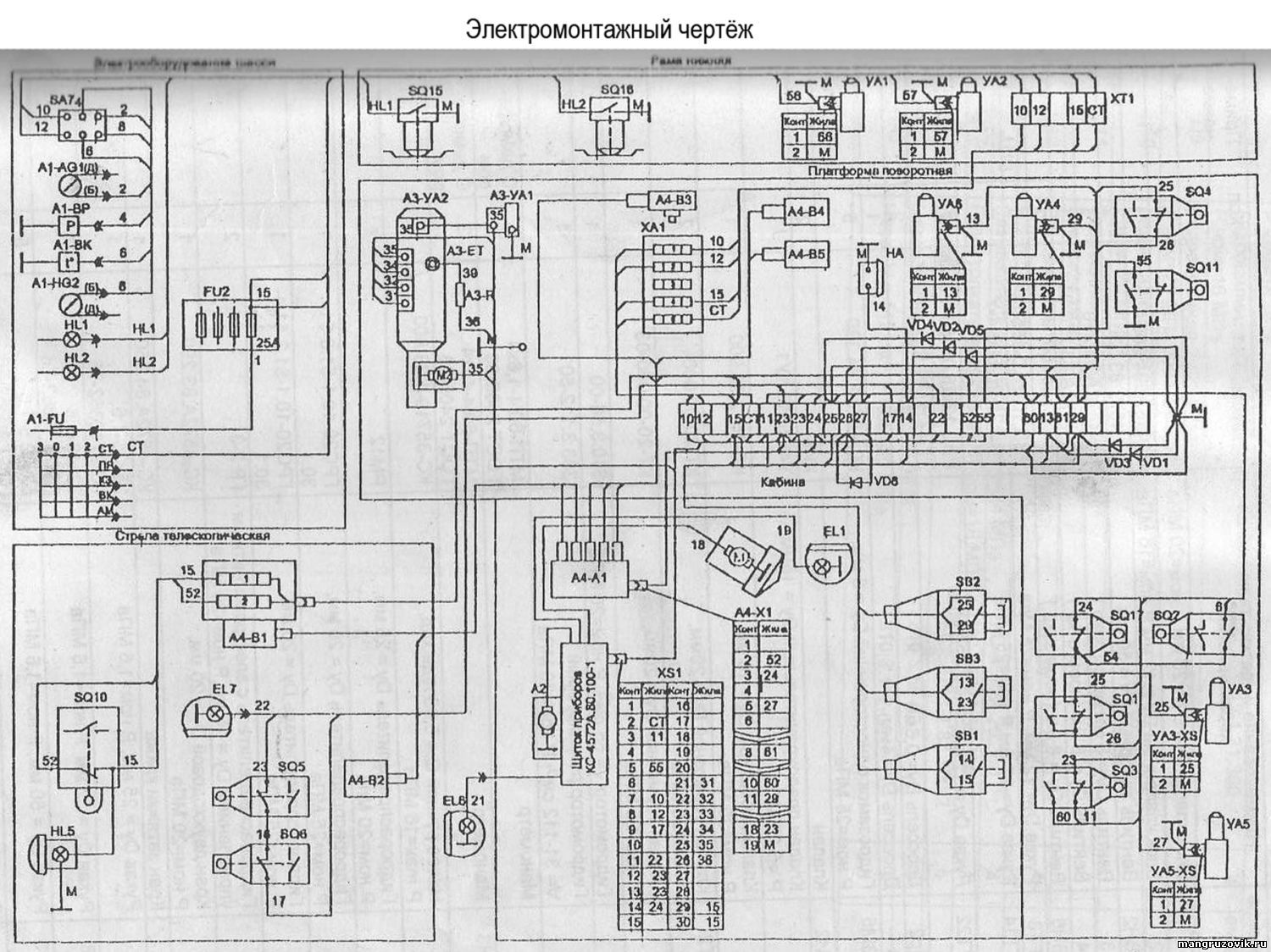

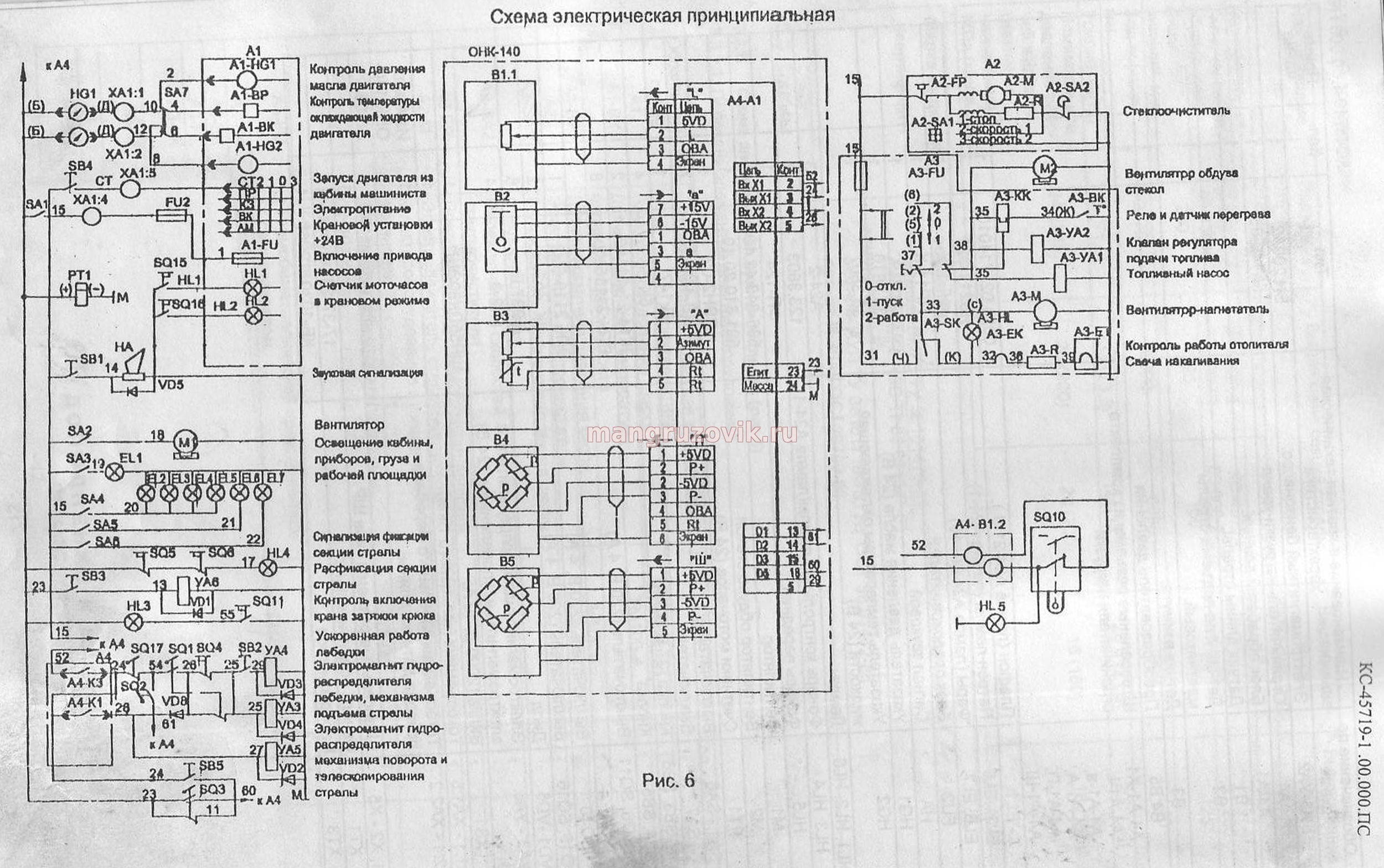

В данной электрической схеме, состоящей из двух частей (принципиальной и монтажной схем) показано соединение приборов управления и сигнализации автокрана. Схема предназначена для пользования машинистами автокранов, а также автоэлектриками занимающимися обслуживанием и ремонтом автокранов.

Привод крановой установки гидравлический от двух аксиально-поршневых гидронасосов, которые через карданные валы соединены с коробкой отбора мощности на базовом автомобиле. Отбор мощности производится от двигателя шасси через коробку передач. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Возможно совмещение рабочих операций.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель нагрузки с цифровой индикацией параметров на дисплее в кабине машиниста.

для просмотра в полном размере нажмите

СЮДА



для просмотра в полном размере нажмите

СЮДА

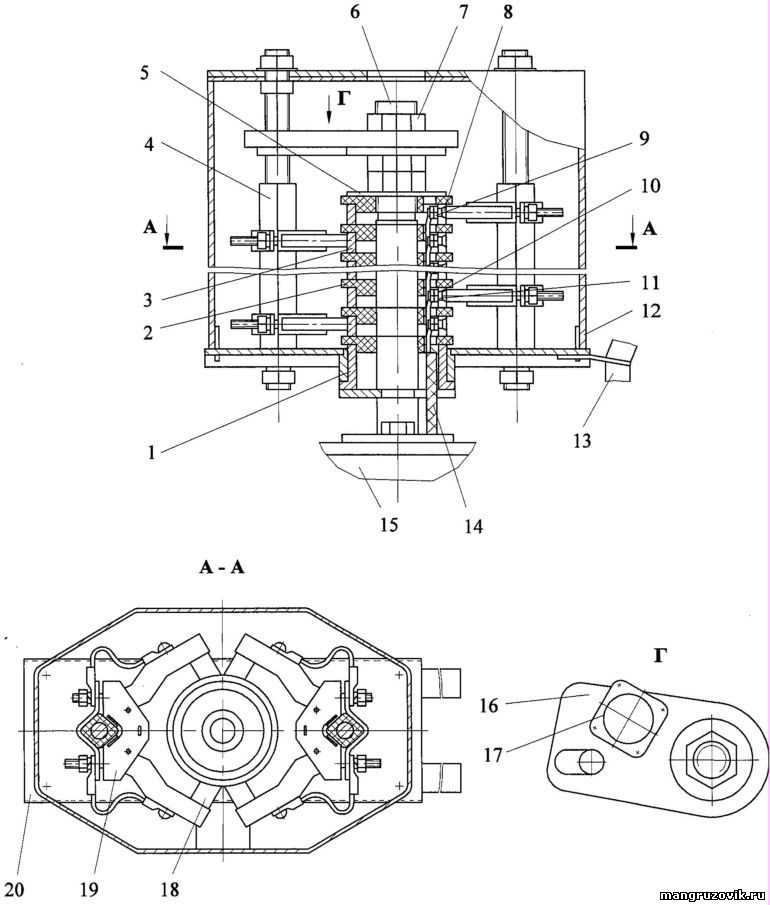

Токосъемник автокрана

1 - втулка; 2 - кольцо изоляционное; 3 - кольцо контактное; 4 - стойка; 5, 10 - шайбы; 6 - ось; 7, 9 - гайки; 8 - винт; 11 - наконечник; 12 - кожух; 13 - трубопровод вращающегося соединения; 14 - жгут проводов; 15 - вращающееся соединение; 16 - датчик азимута; 17 - резистор датчика; 18 - щетка; 19 - щеткодержатель; 20 - траверса.
