Основные узлы тормозной системы

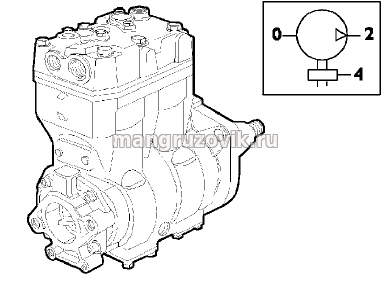

790510 Компрессор
Рисунок 40
Компрессор
предназначен для подачи сжатого воздуха, питающего тормозную систему. В
зависимости от модификации автомобили могут оснащаться одно или
двухцилиндровым компрессором.

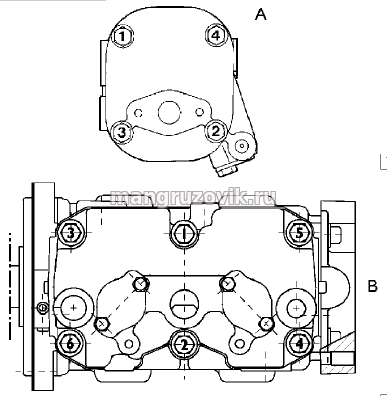

Порядок затяжки болтов крепления крышки
Рисунок 41
А = одноцилиндровый компрессор
В = двухцилиндровый компрессор
Затяжка болтов крепления крышки производится в указанном порядке предписанным моментом.
Поиск и устранение неисправностей
НЕИСПРАВНОСТЬ, ВОЗМОЖНАЯ ПРИЧИНА, СПОСОБ УСТРАНЕНИЯ.
Масло подтекает из внешнего фланца.
Неправильный момент затяжки.-Затяните болты установленным моментом.
Контактные
поверхности фланца недостаточно ровные.-Проверьте контактные
поверхности, замените дефектные детали или выровняйте их.
Прокладка порвана.-Замените прокладку.
Сальник вала поврежден.-Замените сальник.
Масло подтекает из головки
Изношено маслосъемное кольцо (заметно на фоне светлого гнезда сальника).-Замените поршень в сборе.
Неправильно установлено маслосъемное кольцо.-Оно должно быть установлено надписью TOP в направлении головки компрессора.
Замки
маслосъемного кольца и поршневых колец установлены на одной
вертикальной линии.-Разверните компрессионные кольца так, чтобы замки
расположились на 120° относительно друг друга.
Изношенный или овальный цилиндр.-Проточите цилиндр и вставьте поршень большего диаметра.
Полностью отсутствует давление
Поврежден компрессионный или всасывающий клапан. Замки поршневых колец установлены на одной
вертикальной линии.-Замените поврежденные детали.Разверните
компрессионные кольца так, чтобы замки расположились на 120°
относительно друг друга.
Отверстия в поршне или повреждение соединенных с поршнем деталей. Повреждены
прокладки.Замените поршень в сборе.Замените прокладки. Замените головку цилиндра.
Энергосберегающее устройство при заряде находилось в открытом положении.
Низкая производительность
Изношены поршневые кольца.-Замените поршень (в сборе с поршневыми кольцами).
Утечка воздуха между цилиндром и головкой.-Замените прокладку и затяните болты установленным моментом.
Повреждено энергосберегающее устройство, всасывающий или компрессионный клапан.-Замените поврежденные детали.
Увеличенный люфт между поршнем и цилиндром.-Проточите цилиндр и вставьте поршень большего диаметра.
Нагар в рабочей камере.-Очистите детали и замените клапаны.
Механический шум
Увеличенный люфт между малой головкой шатуна и поршневым пальцем, между пальцем и отверстием
поршня, между валом и большой головкой шатуна, между валом и бронзовыми вкладышами и между
фланцами и валом.-Проверьте допуски соединений.
Увеличенный люфт между поршнем и цилиндром.-Проточите цилиндр и вставьте поршень большего диаметра.
Чрезмерное количество нагара между поршнем и головкой цилиндра.-Очистите детали и замените клапаны.
Утечка воды
Прокладка головки или контактные поверхности шероховатые или неровные.-Замените поврежденные детали.
|
