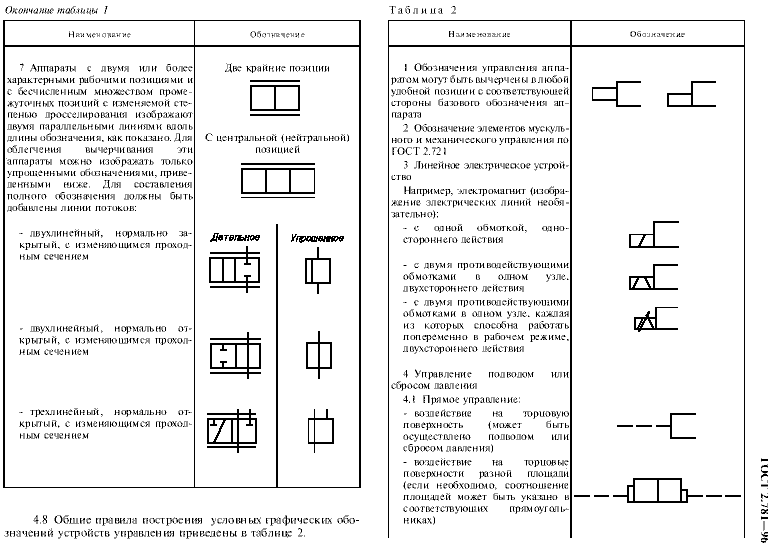

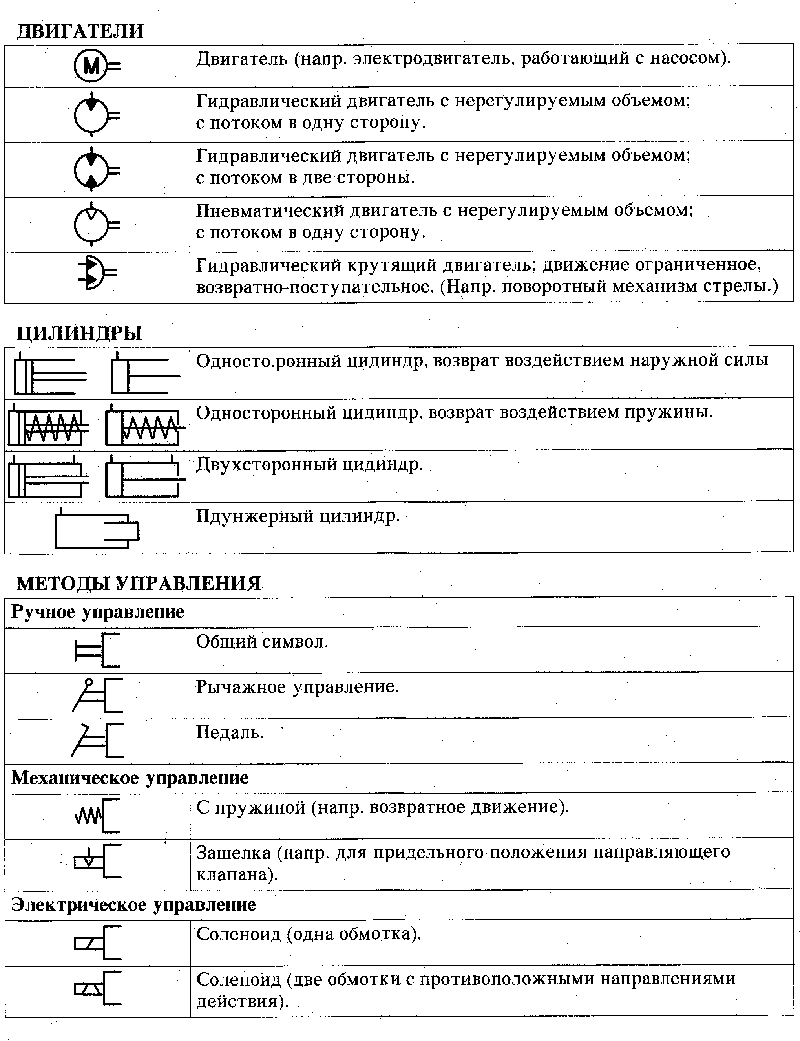

карты условных обозначений на гидравлических и пневматических схемах

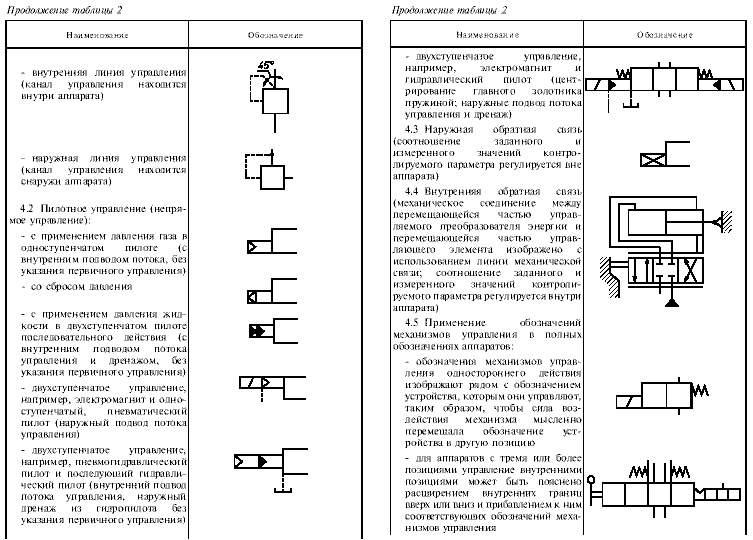

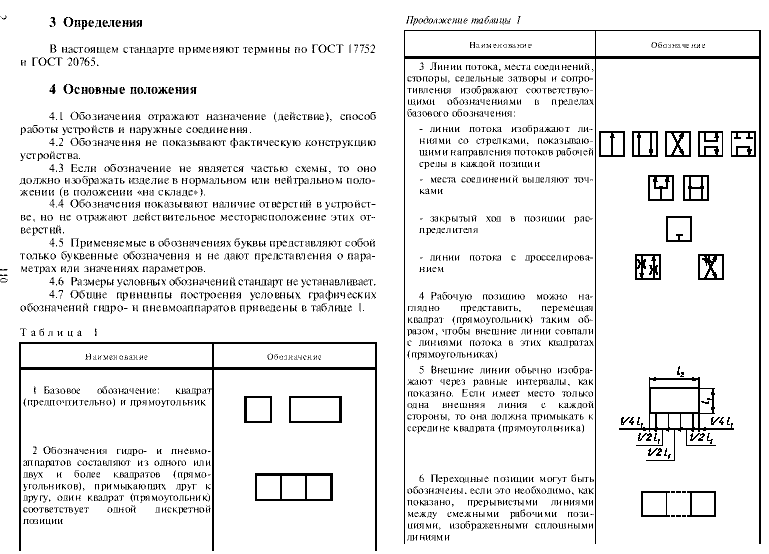

условные обозначения на гидравлических схемах















19 — серводвигатель (моментный гидроцилиндр);
20 — аппарат (основной символ);

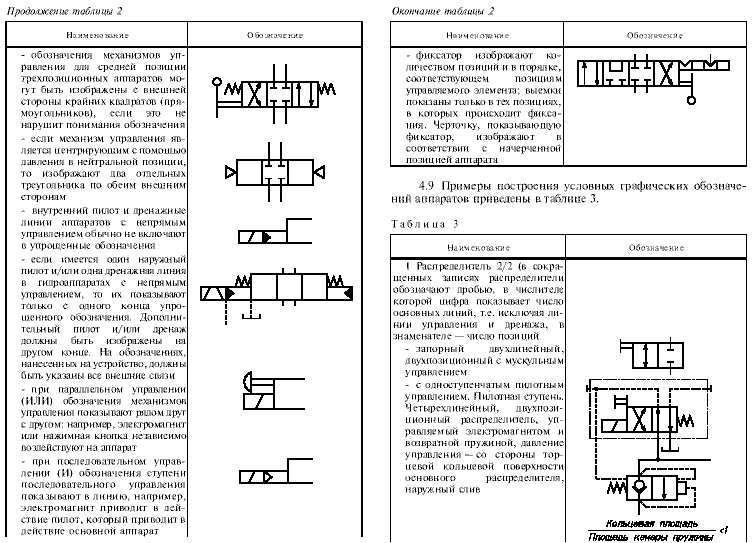

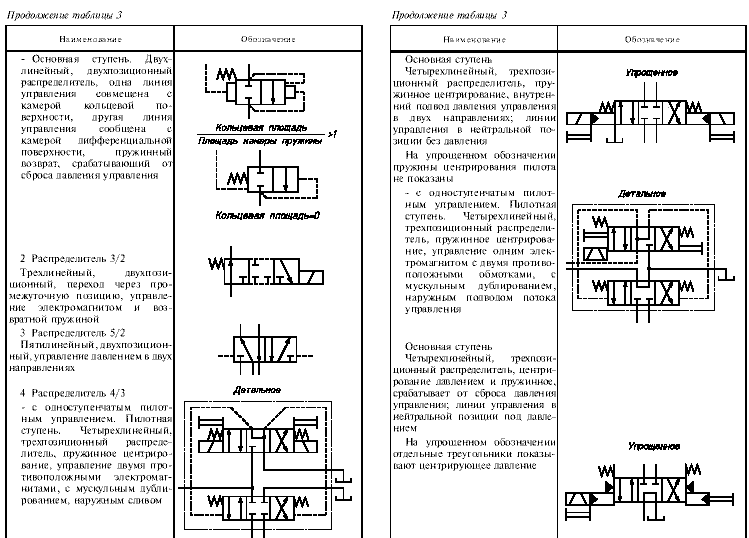

21 — золотник типов Г73-2, БГ73-5 с управлением от электромагнита;
22 — золотник с ручным управлением типа Г74-1;
23 — золотник с управлениями от кулачка типа Г74-2;

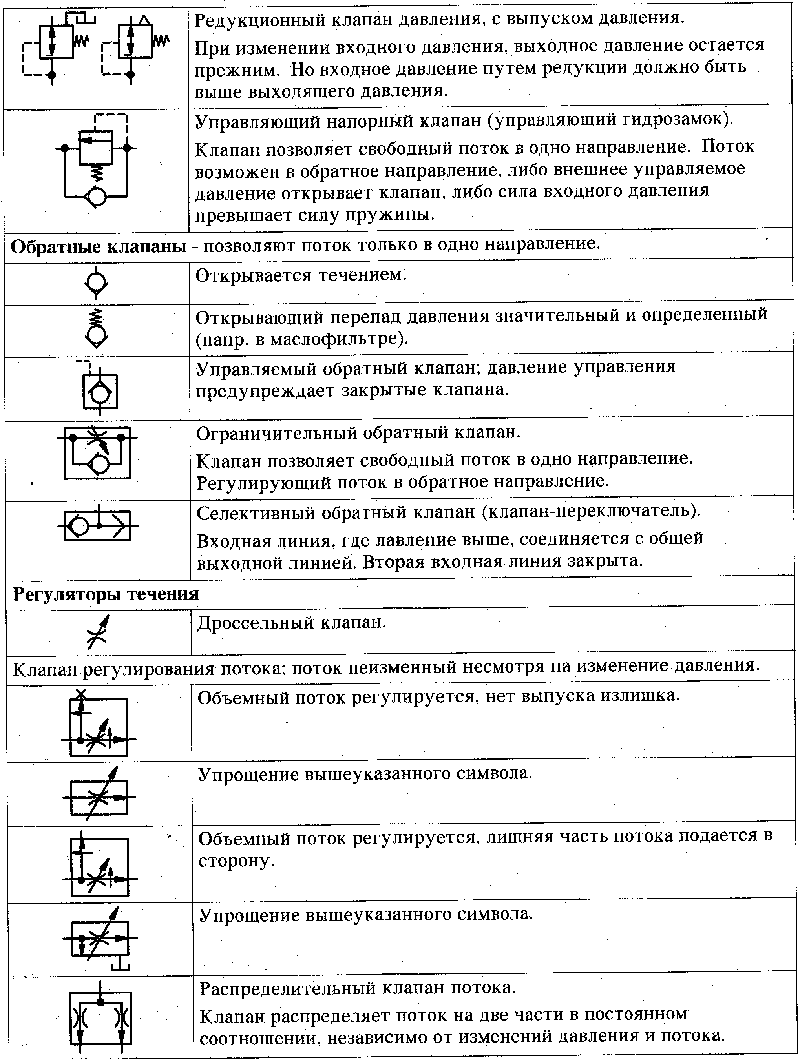

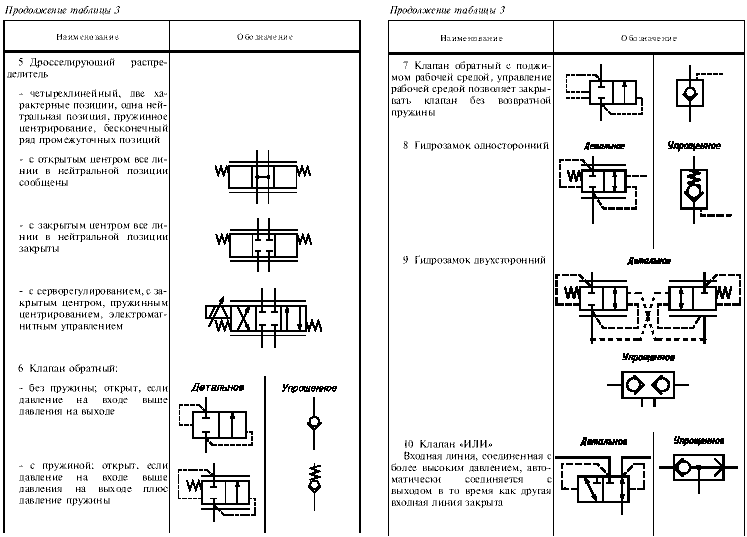

24 — клапан обратный типа Г51-2;
25 — напорный золотник типа Г54-1;
26 — напорный золотник типа Г66-2 с обратным клапаном;
27 — двухходовой золотник типа Г74-3 с обратным клапаном;

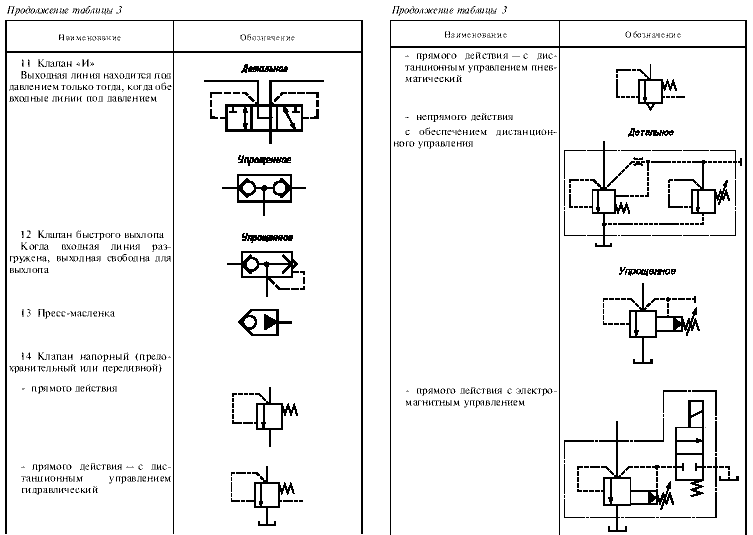

28 — клапан предохранительный типа Г52-1 с переливным золотником;
29 — клапан редукционный типа Г57-1 с регулятором;
30 — кран четырех ходовой типа Г71-21;
31 — кран четырех ходовой трех позиционный типа 2Г71-21;
32 — кран трехходовой (трехканальный);
33 — кран двухходовой (проходной);
34 — демпфер (нерегулируемое сопротивление);

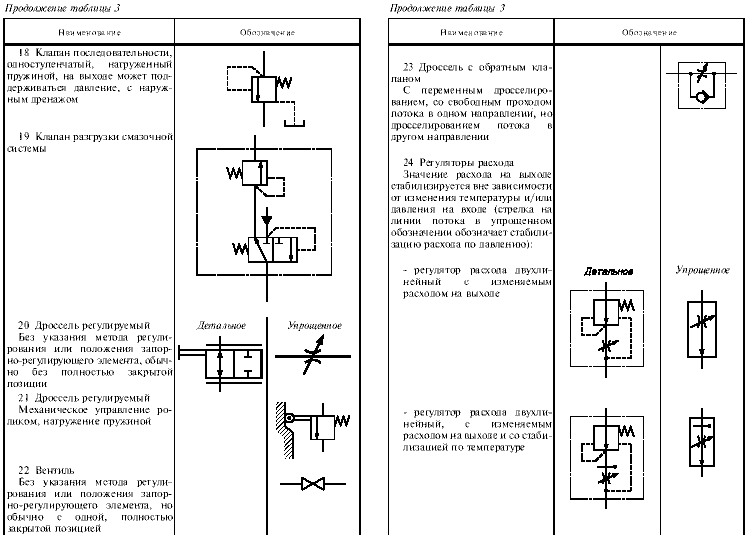

35 — дроссель (нерегулируемое сопротивление) типов Г77-1, Г77-3;

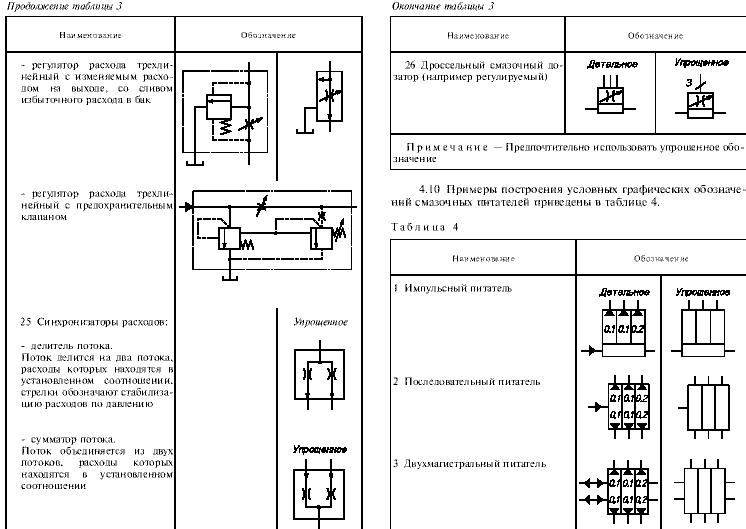

36 — дроссель с регулятором типов Г55-2, Г55-3;

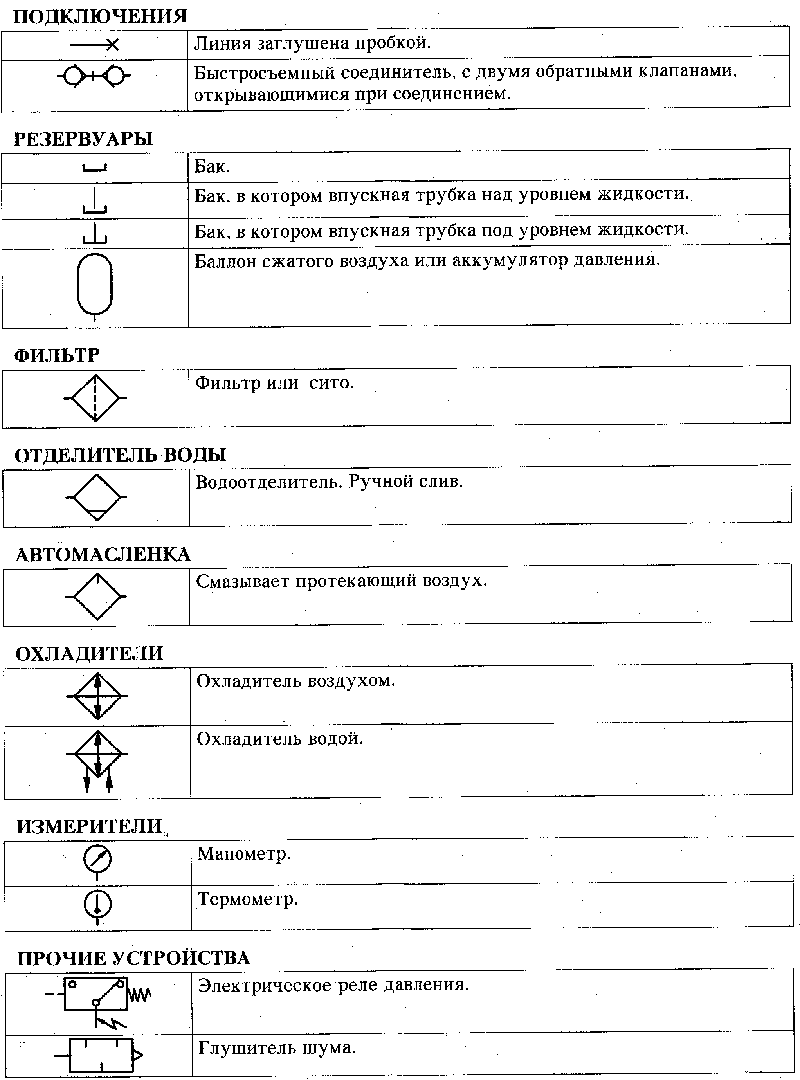

37 — общее обозначение фильтра;
38 — фильтр пластинчатый;
39 — фильтр сетчатый;

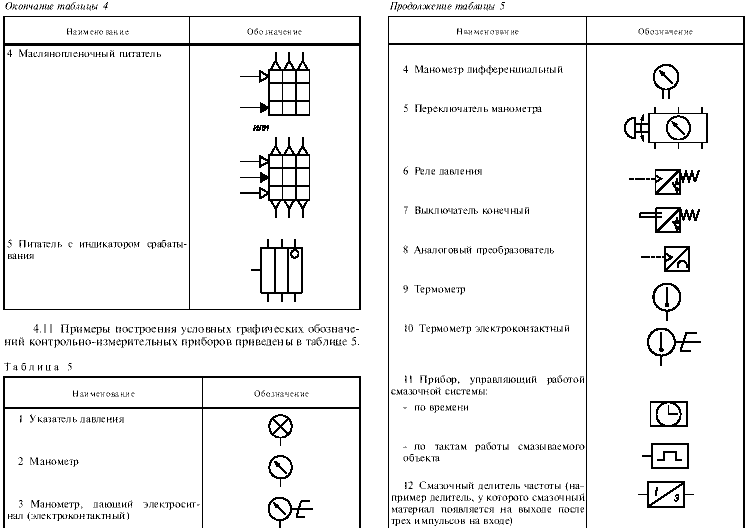

40 — реле давления;
41 — гидроаккумулятор пневматический;
42 — манометр;
43 — соединение труб;
44 — пересечения труб без соединения;
45 — заглушка в трубопроводе;
46 — резервуар (бак);
