Как самостоятельно продиагностировать Eberspacher D1LC
При эксплуатации отопителя D1LC(D3LC) иногда возникает необходимость его диагностики, так же бывают случаи когда блок управления блокируется например по F50. Я расскажу как можно самостоятельно продиагностировать (разблокировать) отопитель Eberspacher D1LC(D3LC) blink-кодом. Условия успешной диагностики блока управления отопителя: - рабочий блок управления; -блок должен быть запитан (на него должно подаваться 12В или 24В). Blink-код это моргающий код. Ошибка будет отображаться морганием светодиода который встроен в пульт управления отопителем(при условии,что к нему подключен бело-голубой он же диагностический провод). Если бело-голубой провод не подключен к пульту или пульт не имеет светодиода мы берём обычный светодиод припаиваем последовательно резистор номиналом 1-3 кОм. Подключаем светодиод с резистором к разъёму В блока управления к контактам 4 и 9 таким образом чтобы при включении отопителя диод засветился(если он не светится меняем полярность)смотри рисунок 1. После того как мы включили отопитель и у нас светится светодиод мы замыкаем контакты 9 и 11 разъёма В блока управления перемычкой в течении 2-3 секунд. Диод начнёт моргать код ошибки, который будет повторятся циклически каждые 8 секунд. Коды ошибок изображены на рисунке 2. Если не удалось вызвать ошибку попробуйте повторить вышесказанное ещё раз. Не все блоки ,как показывает практика ,могут быть продиагностированы таким методом. Но большинство блоков успешно поддаются диагностике blink-кодом.
В случае блокировки блока управления после замыкания контактов 9 и 11 отопитель пойдёт в работу.

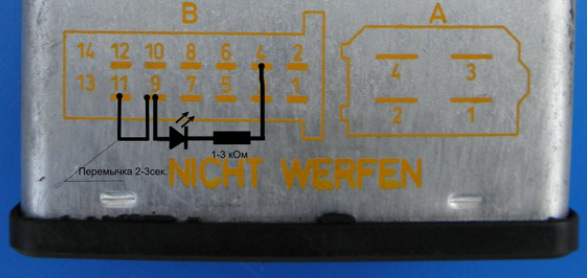

Рисунок 1.

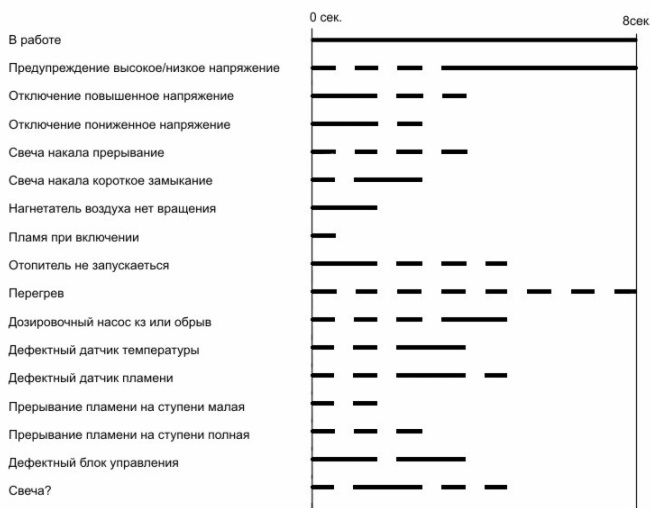

Рисунок 2. |
