IVEKO EuroStar CURSOR 430 Электрическая схема.

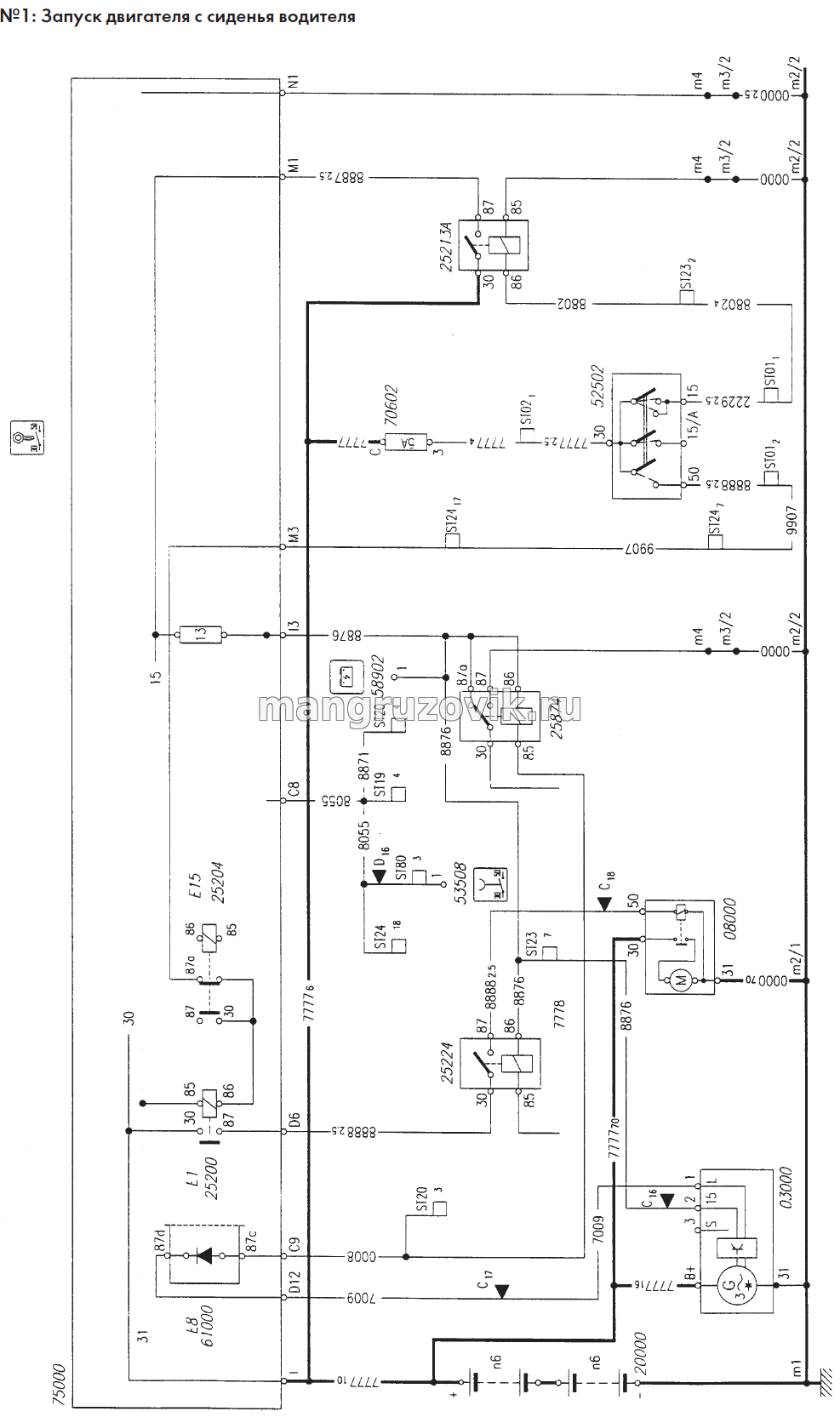

СХЕМА №1: ЗАПУСК ДВИГАТЕЛЯ С СИДЕНЬЯ ВОДИТЕЛЯ

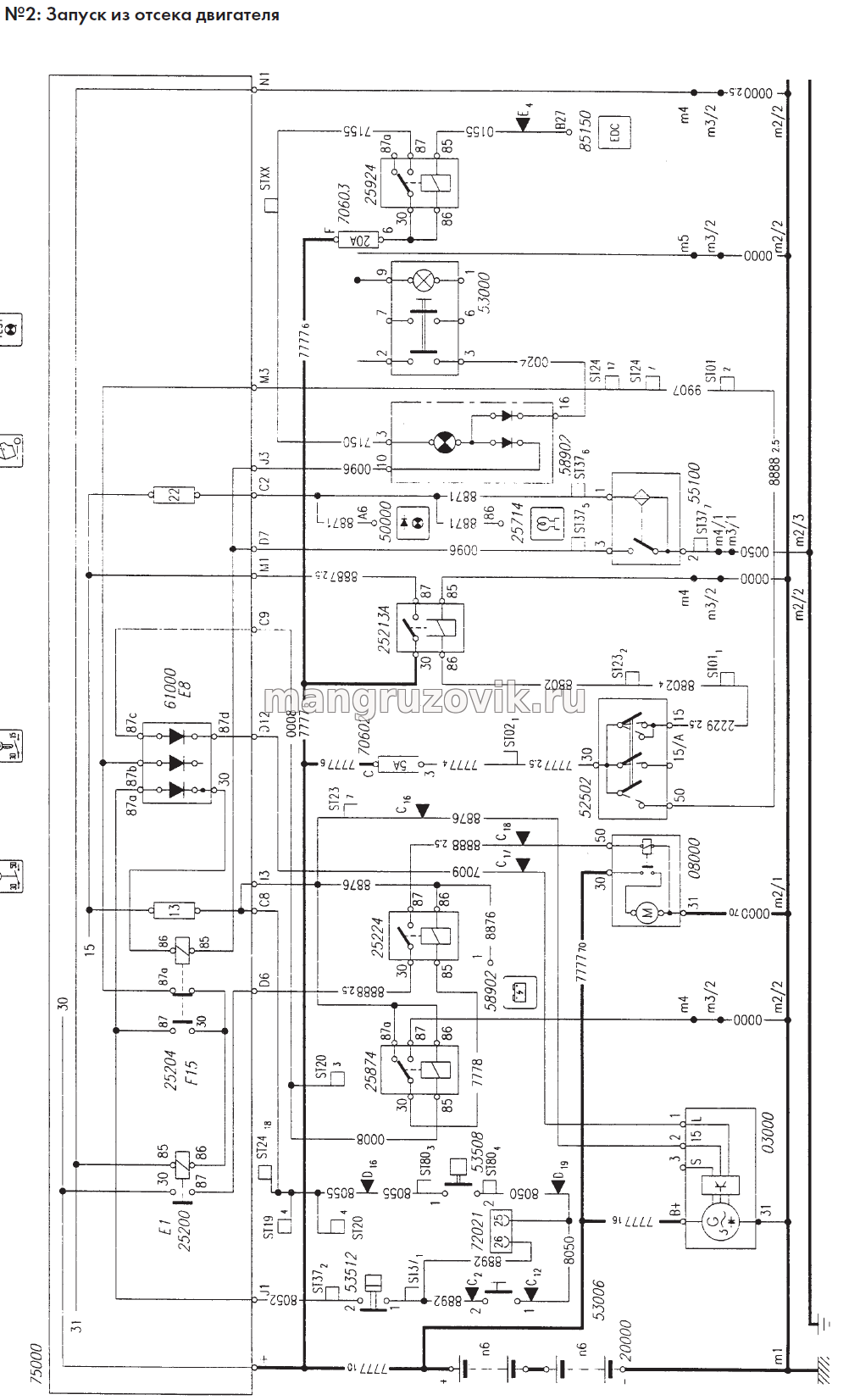

СХЕМА №2: ЗАПУСК ИЗ ОТСЕКА ДВИГАТЕЛЯ

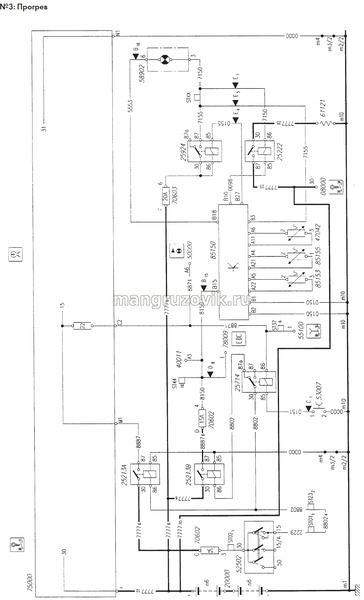

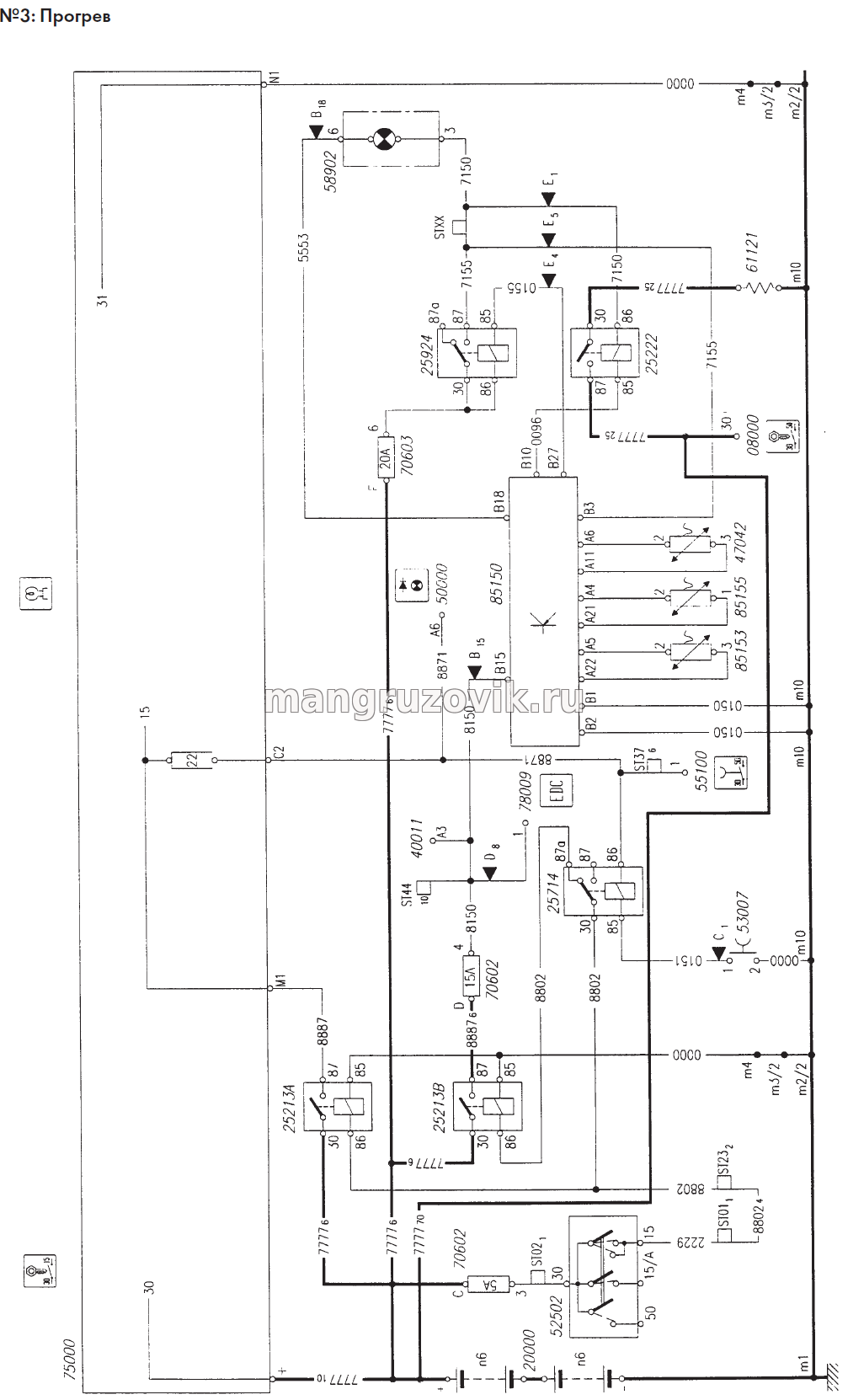

СХЕМА №3: ПРОГРЕВ

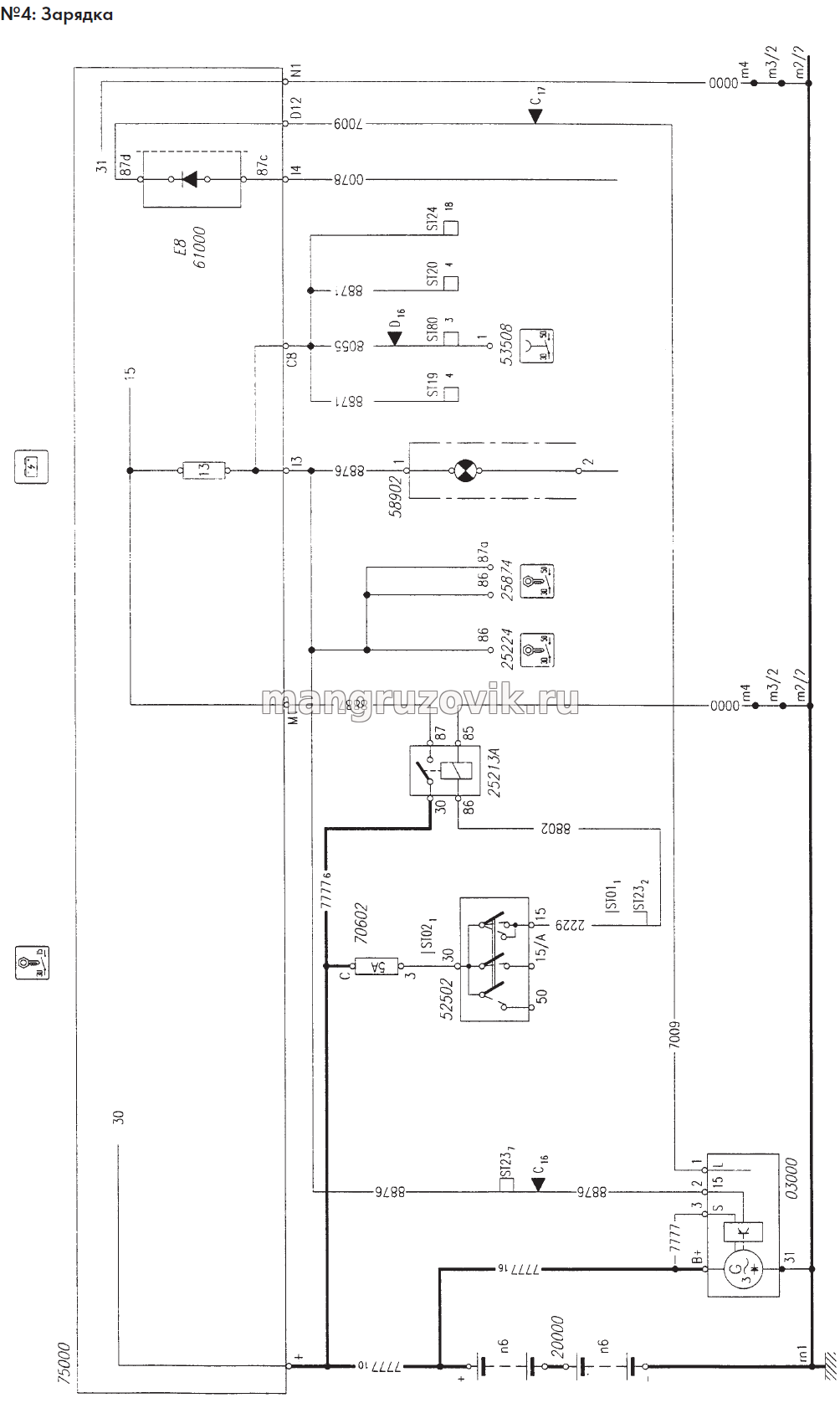

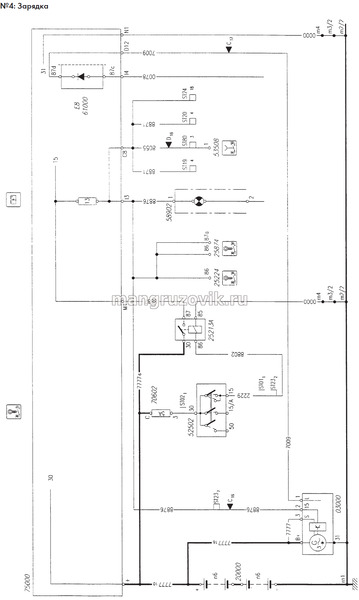

СХЕМА №4: ЗАРЯДКА

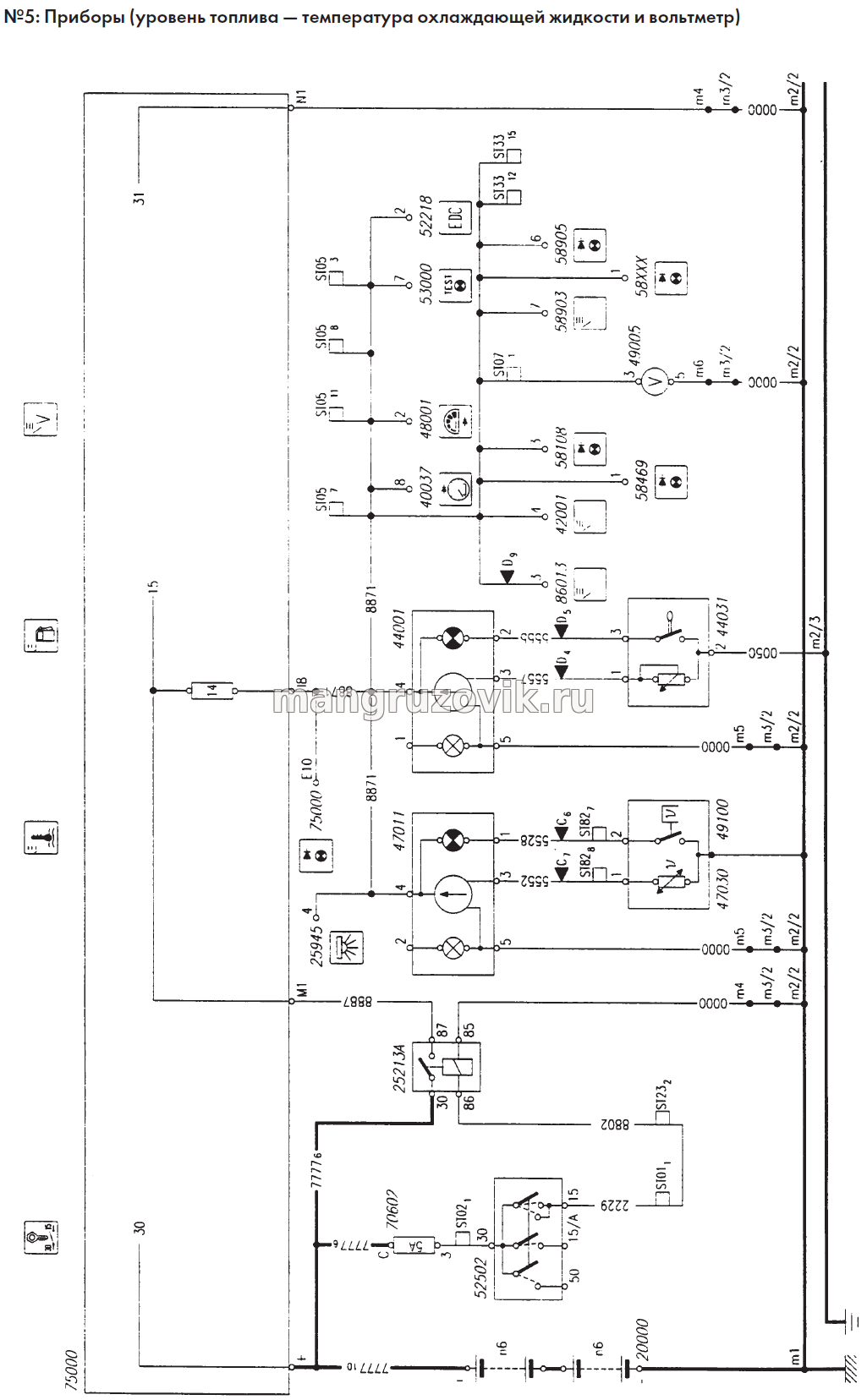

СХЕМА №5: ПРИБОРЫ (УРОВЕНЬ ТОПЛИВА — ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ И ВОЛЬТМЕТР)

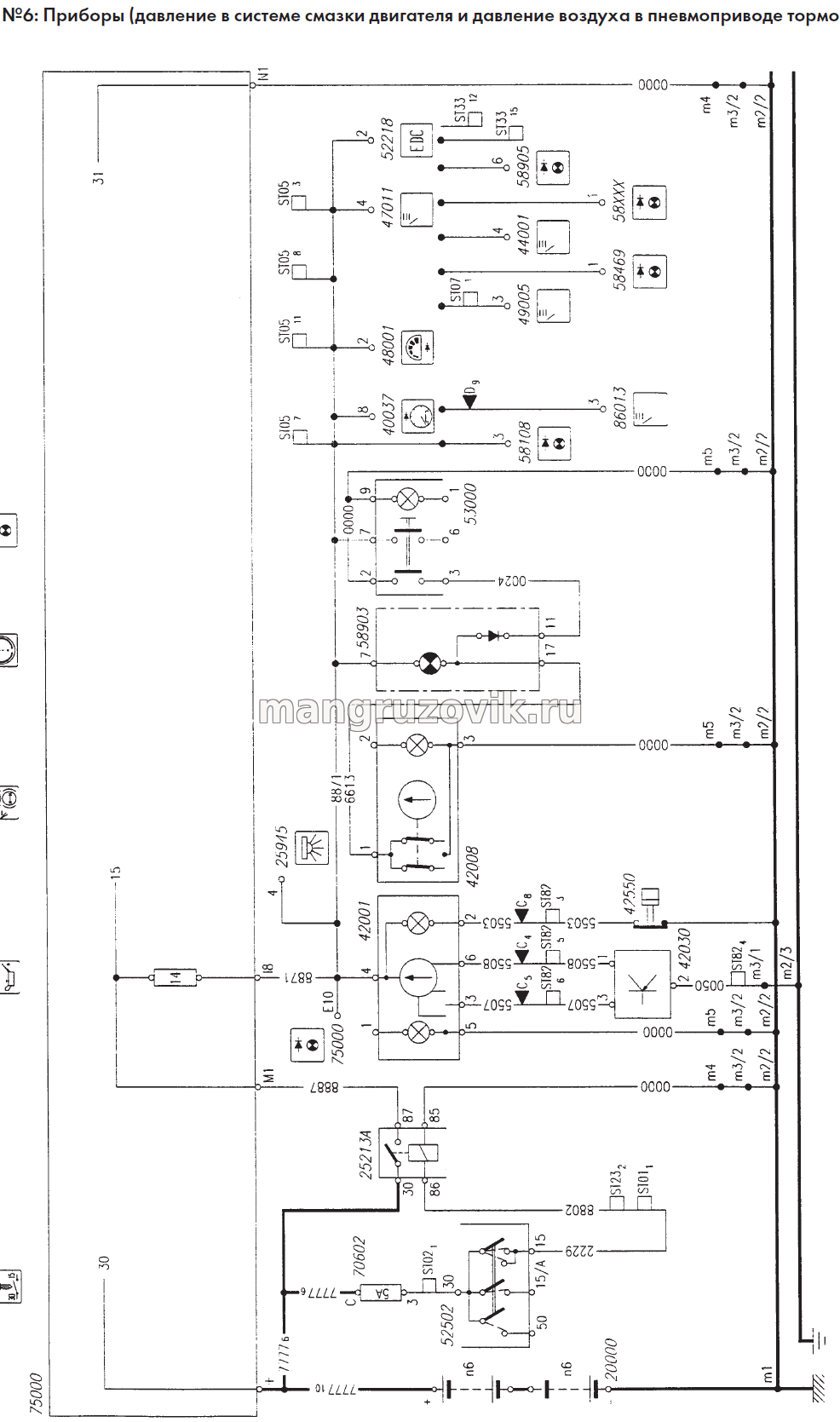

СХЕМА №6: ПРИБОРЫ (ДАВЛЕНИЕ В СИСТЕМЕ СМАЗКИ ДВИГАТЕЛЯ И ДАВЛЕНИЕ ВОЗДУХА В ПНЕВМОПРИВОДЕ ТОРМОЗОВ)

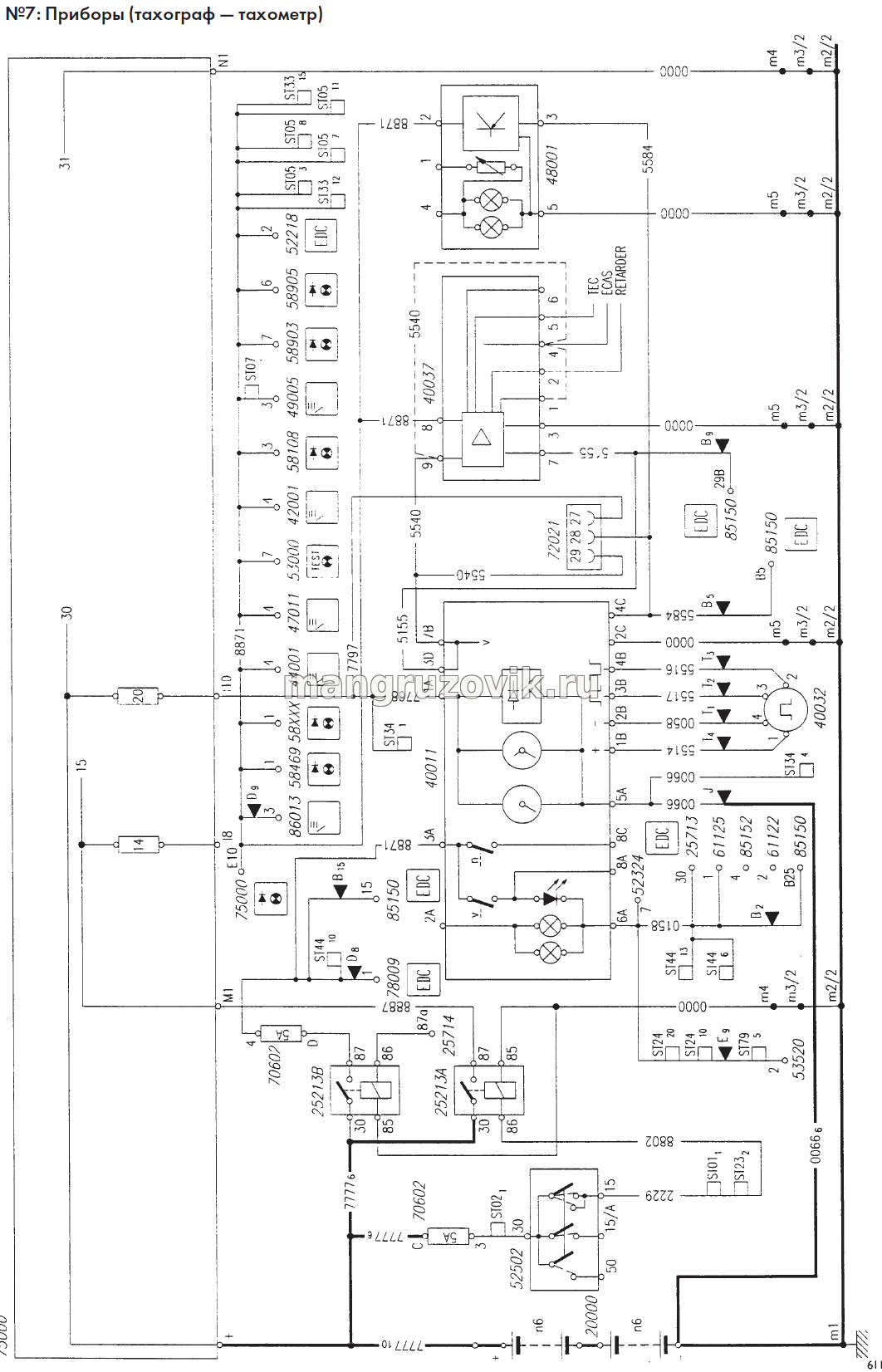

СХЕМА №7: ПРИБОРЫ (ТАХОГРАФ — ТАХОМЕТР)

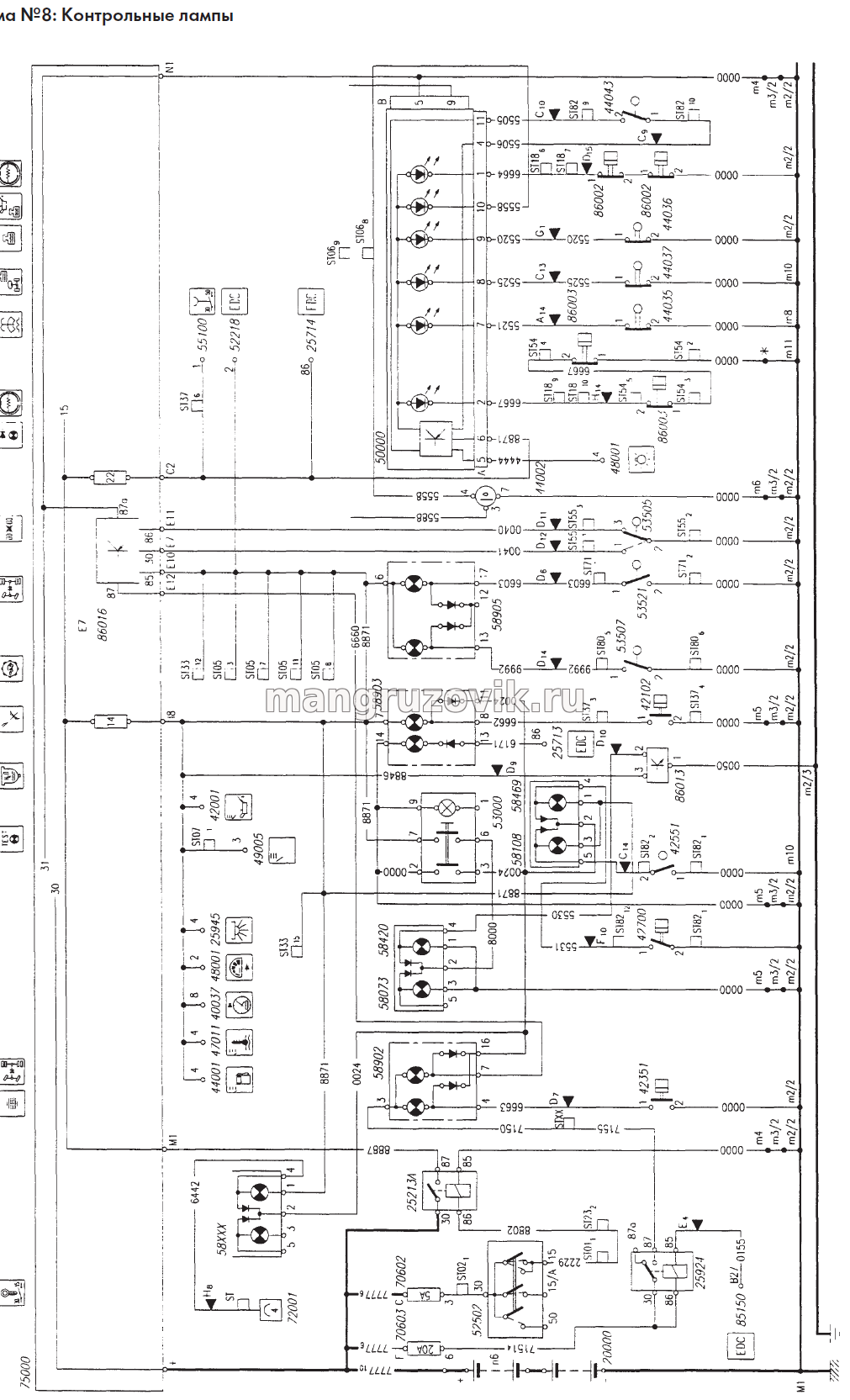

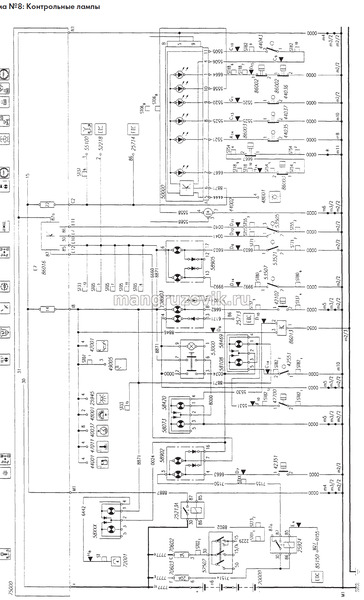

СХЕМА №8: КОНТРОЛЬНЫЕ ЛАМПЫ

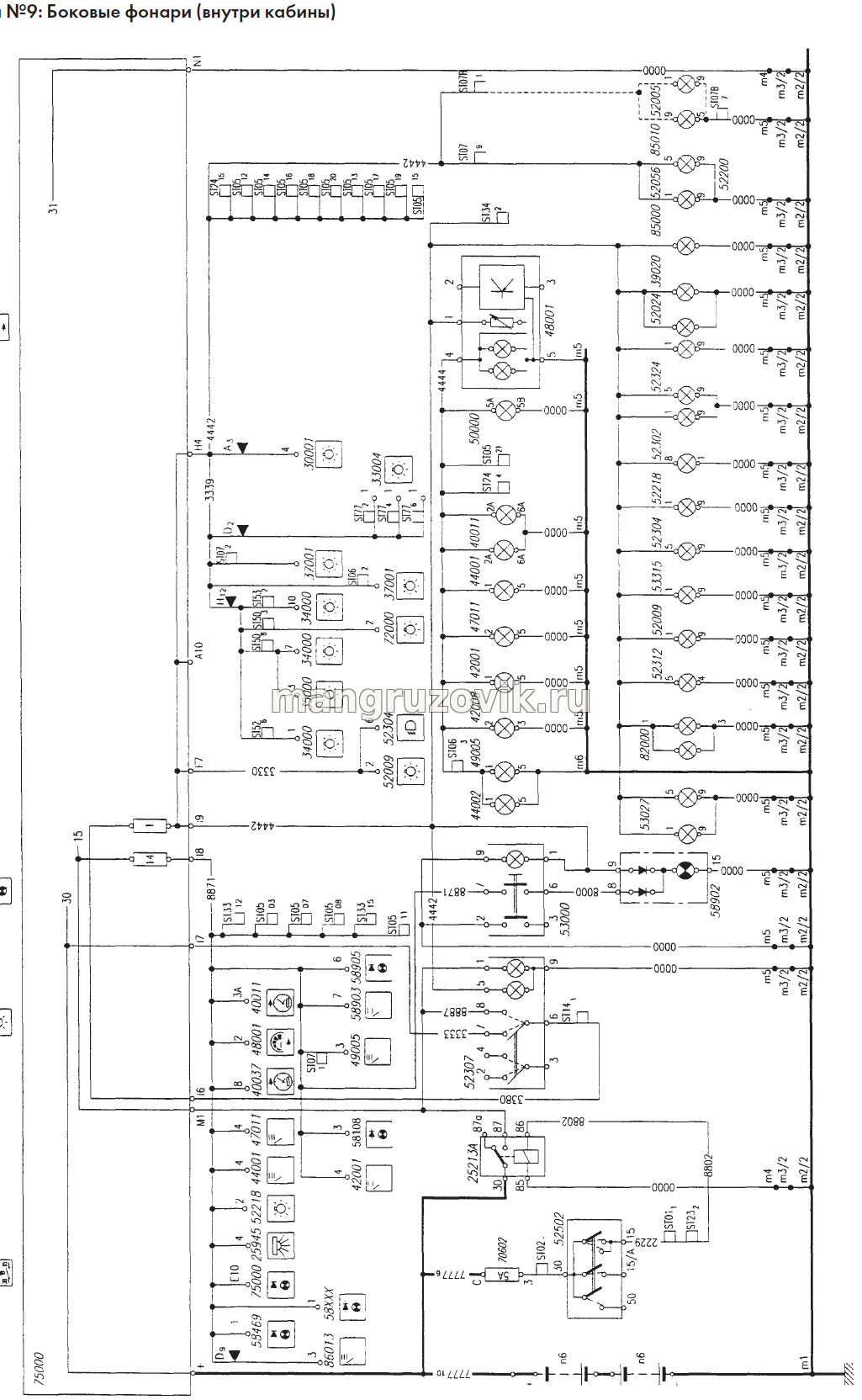

СХЕМА №9: БОКОВЫЕ ФОНАРИ (ВНУТРИ КАБИНЫ)

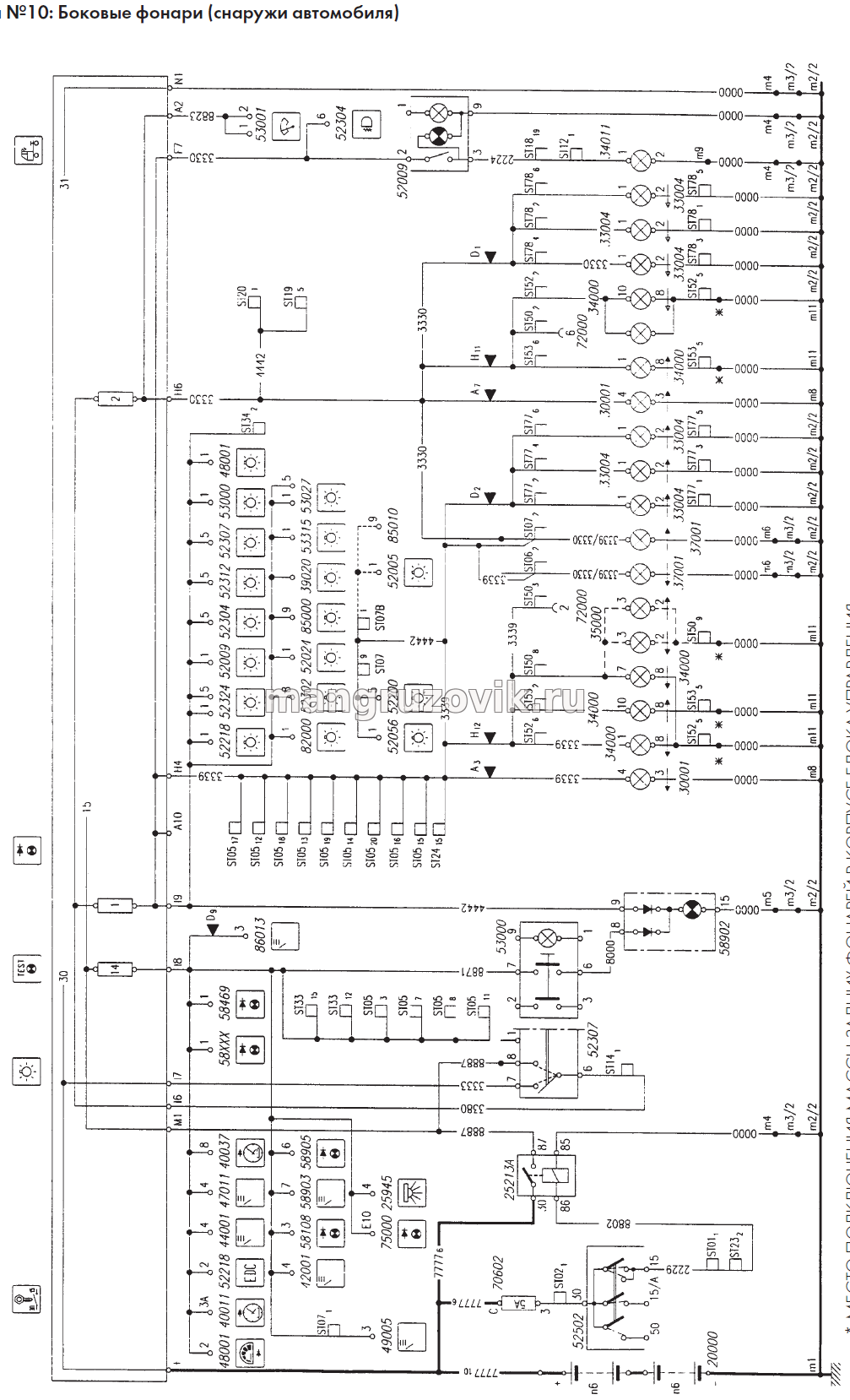

СХЕМА №10: БОКОВЫЕ ФОНАРИ (СНАРУЖИ АВТОМОБИЛЯ)

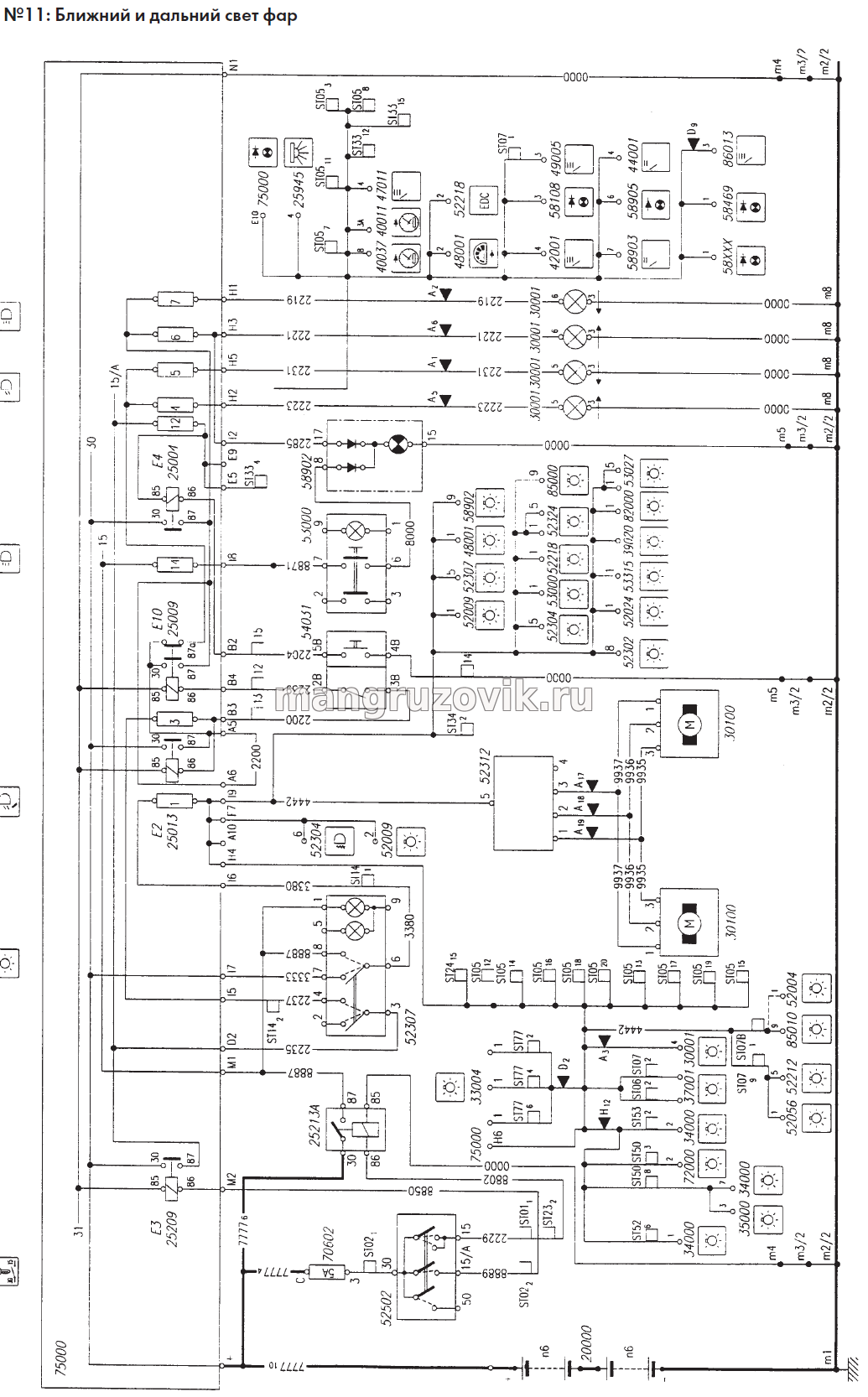

СХЕМА №11: БЛИЖНИЙ И ДАЛЬНИЙ СВЕТ ФАР

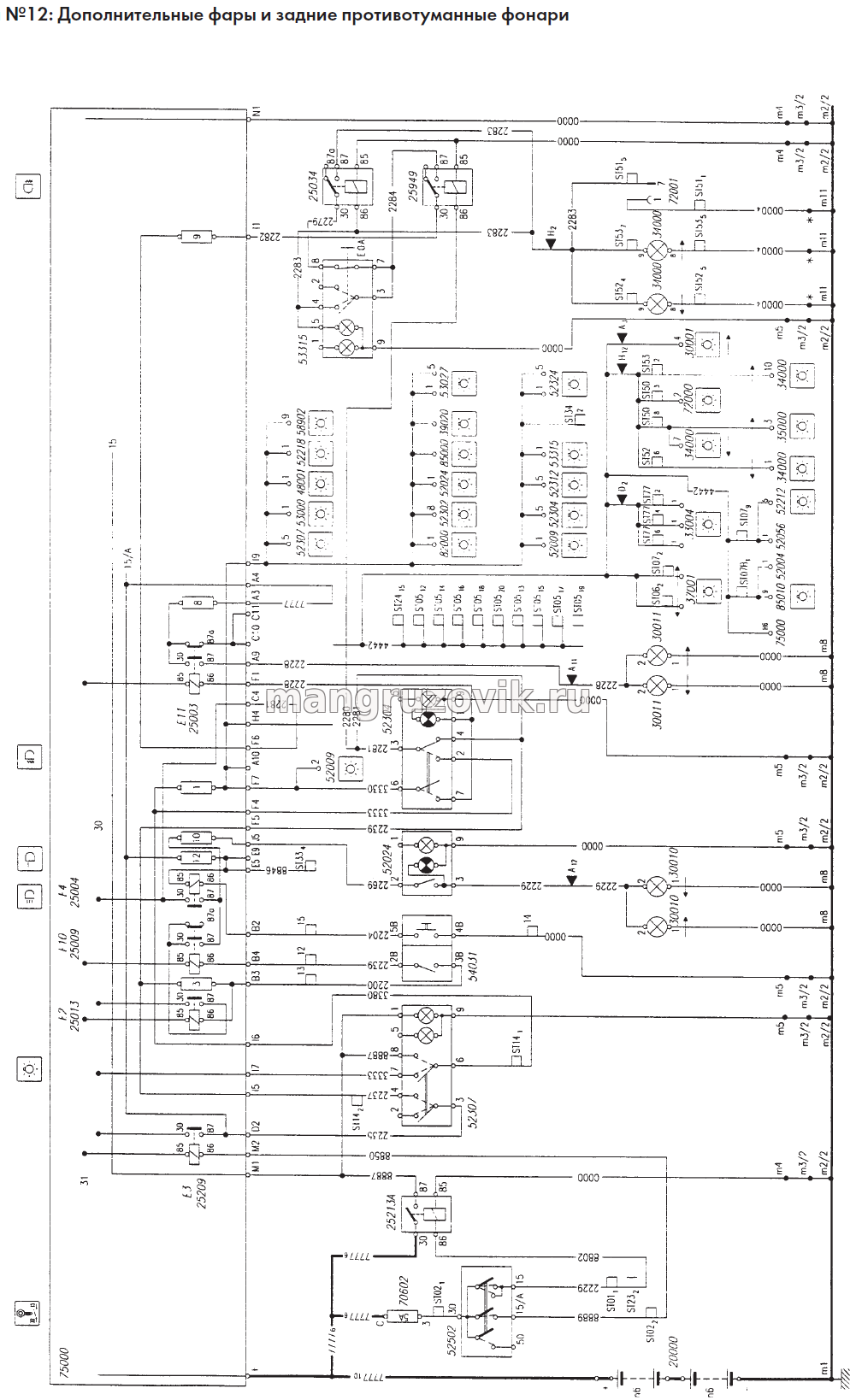

СХЕМА №12: ДОПОЛНИТЕЛЬНЫЕ ФАРЫ И ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ

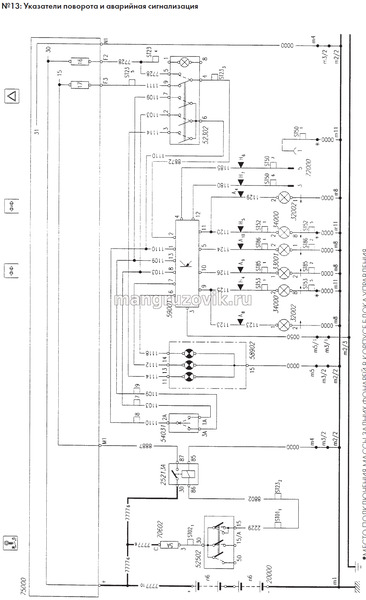

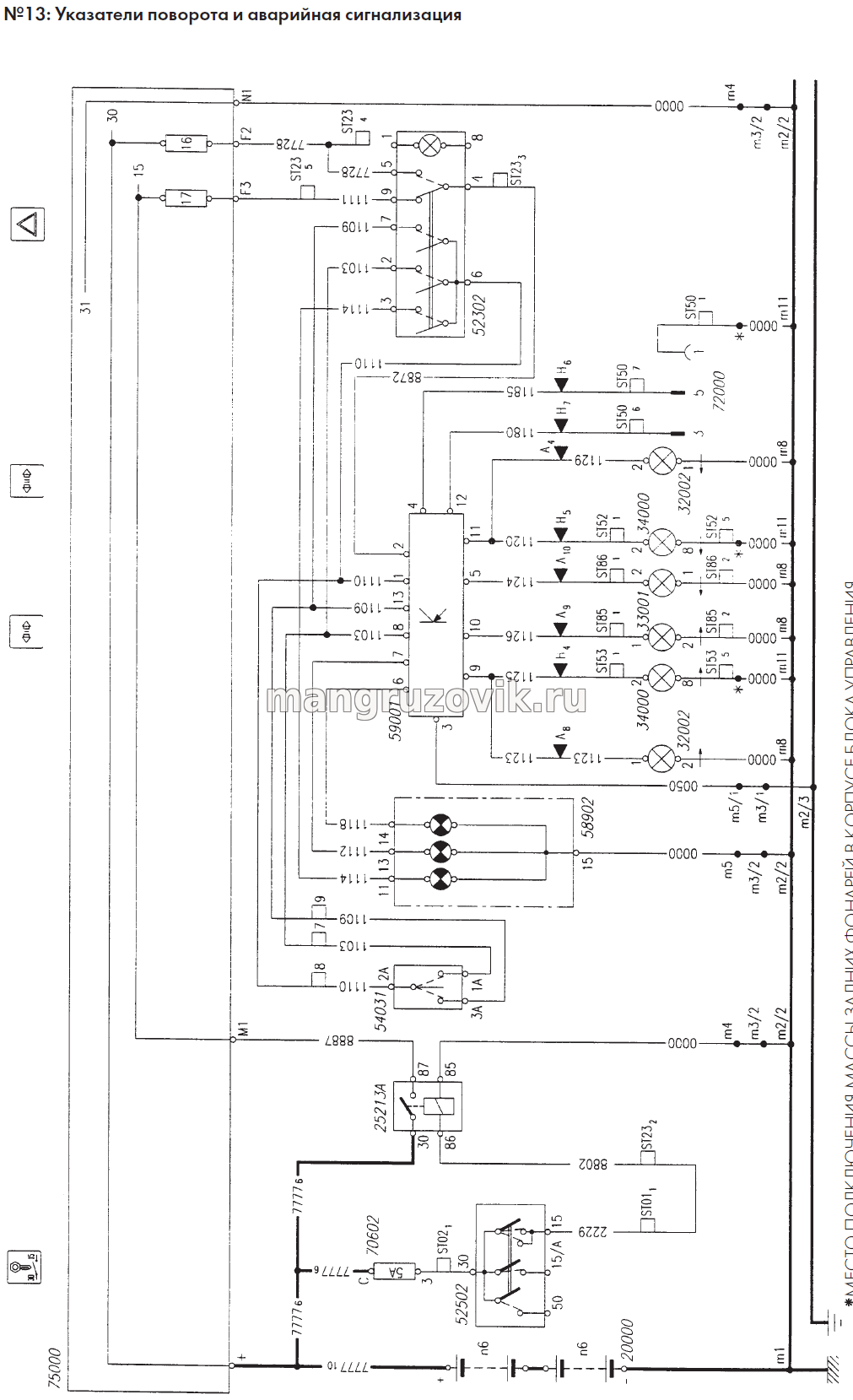

СХЕМА №13: УКАЗАТЕЛИ ПОВОРОТА И АВАРИЙНАЯ СИГНАЛИЗАЦИЯ

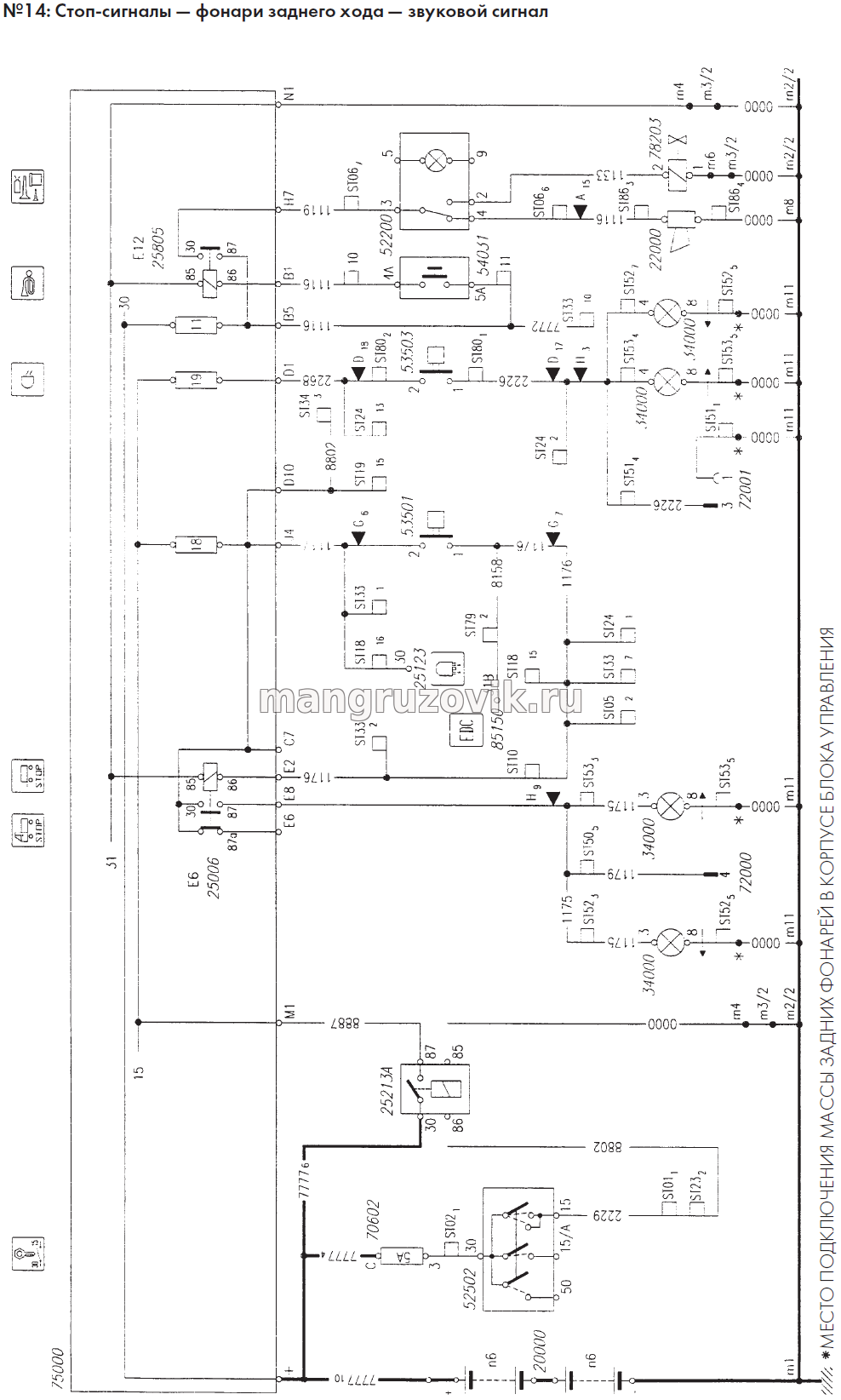

СХЕМА №14: СТОП - СИГНАЛЫ — ФОНАРИ ЗАДНЕГО ХОДА —ЗВУКОВОЙ СИГНАЛ

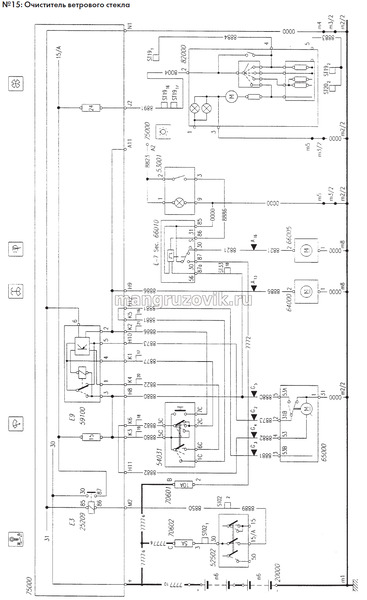

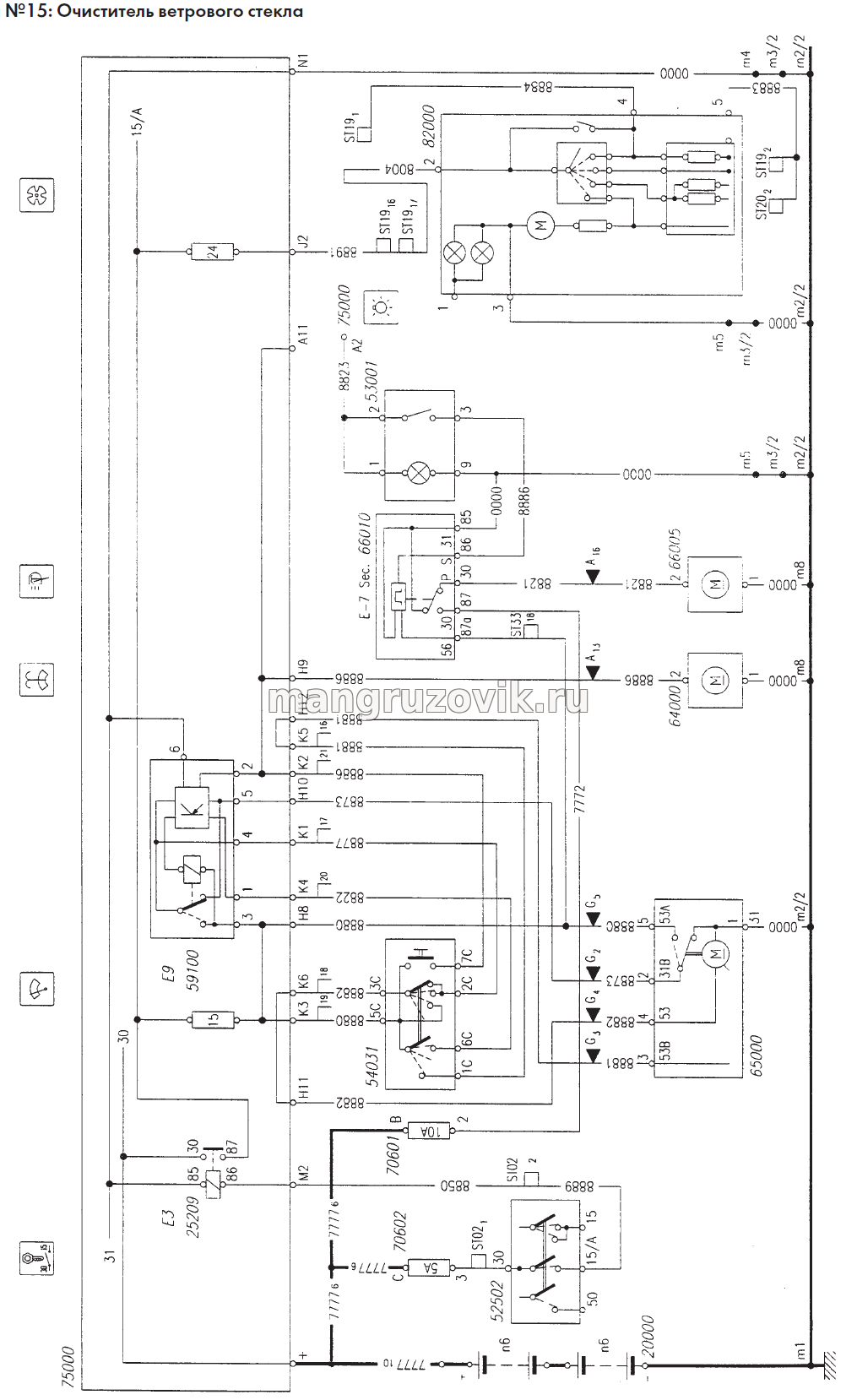

СХЕМА №15: ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА

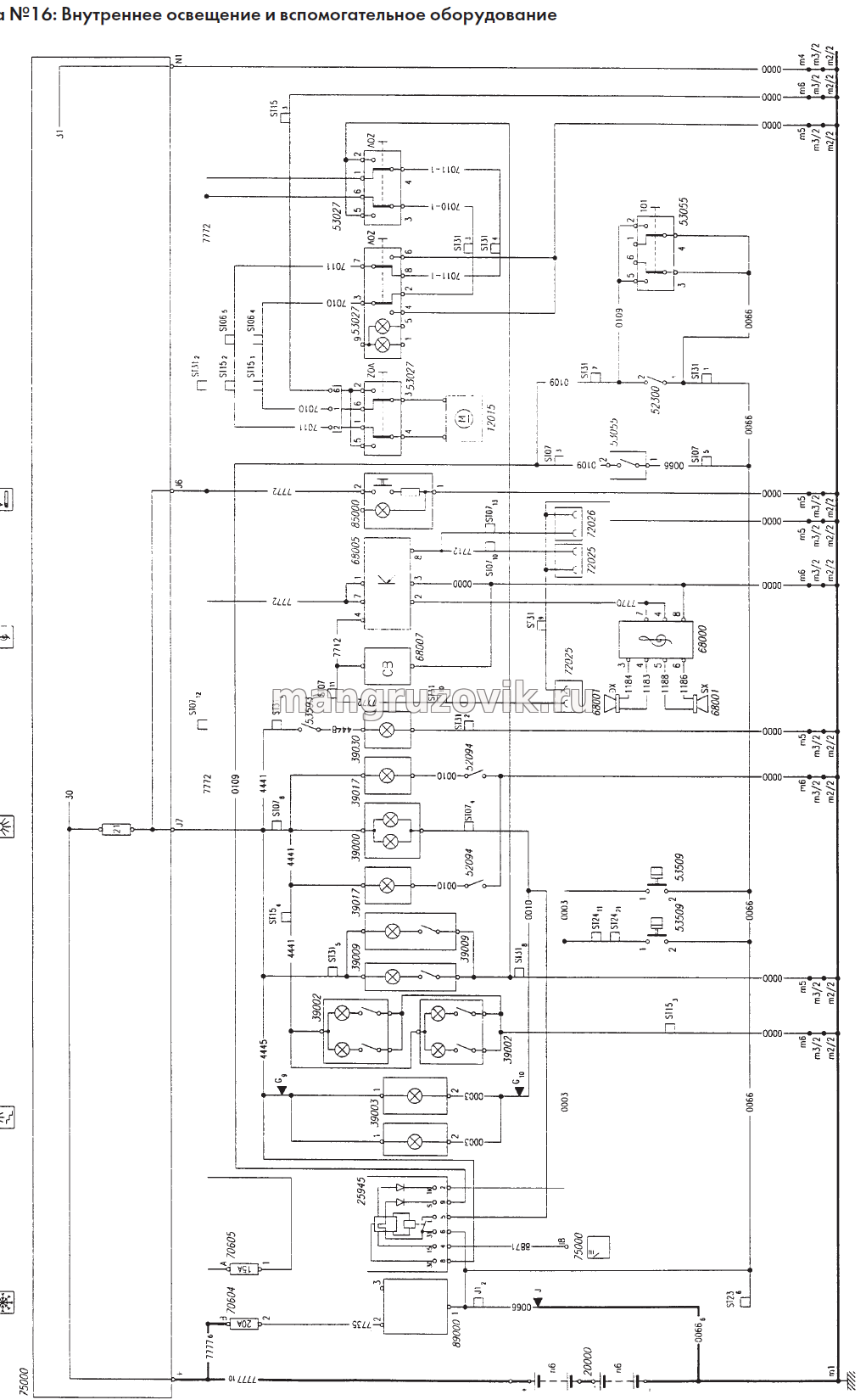

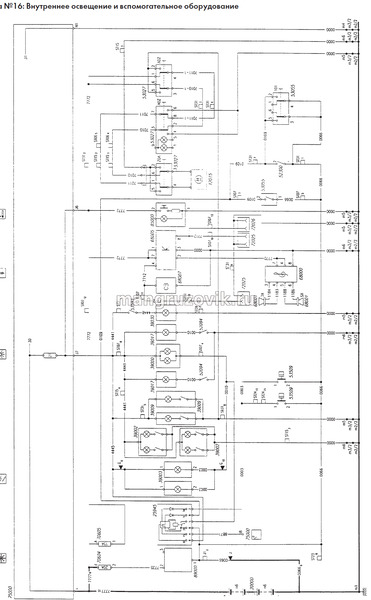

СХЕМА №16: ВНУТРЕННЕЕ ОСВЕЩЕНИЕ И ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ

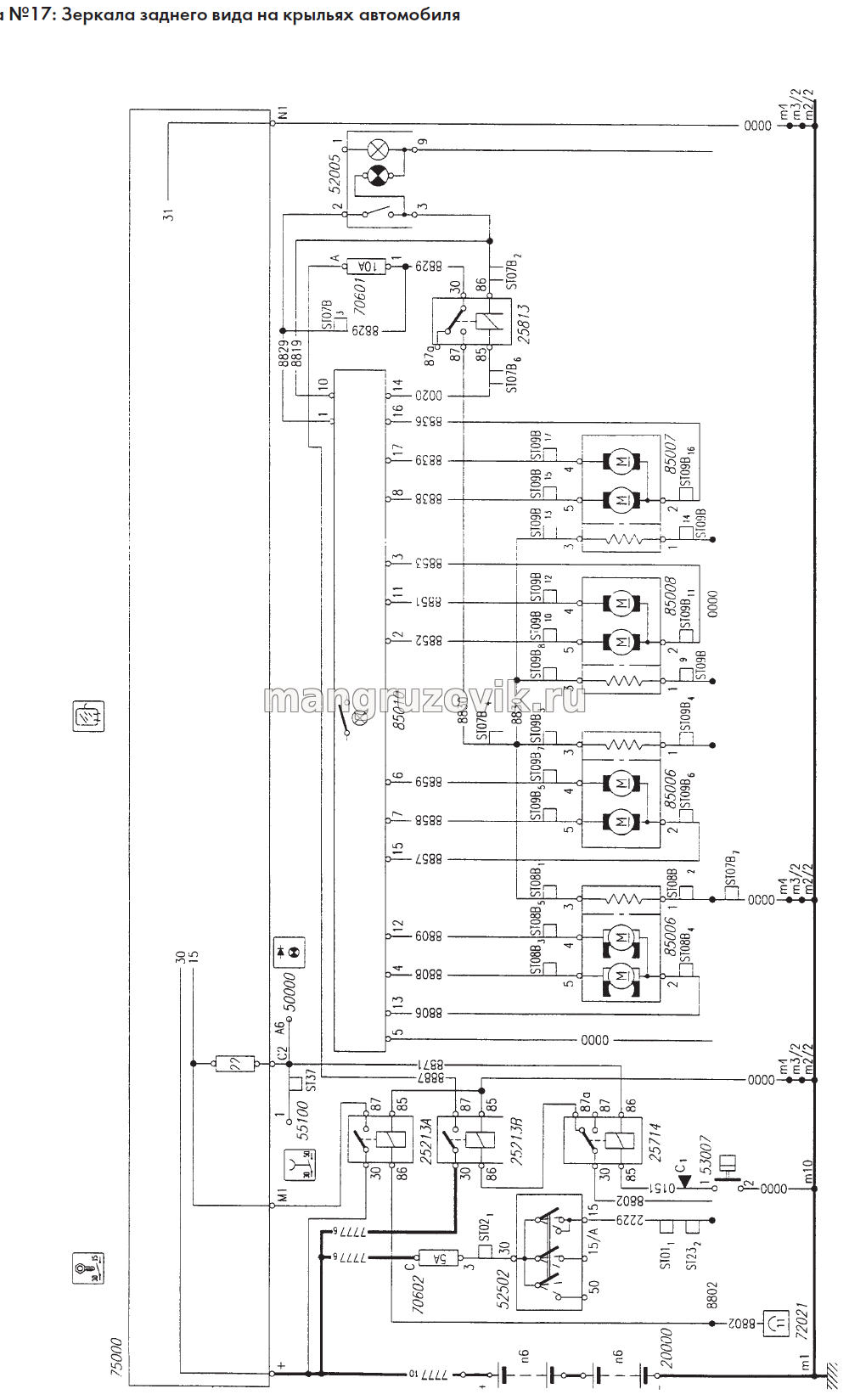

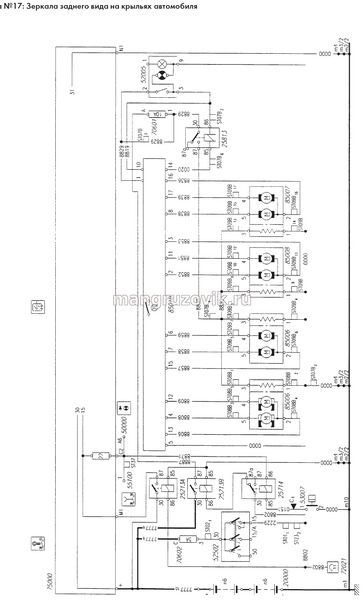

СХЕМА №17: ЗЕРКАЛА ЗАДНЕГО ВИДА НА КРЫЛЬЯХ АВТОМОБИЛЯ

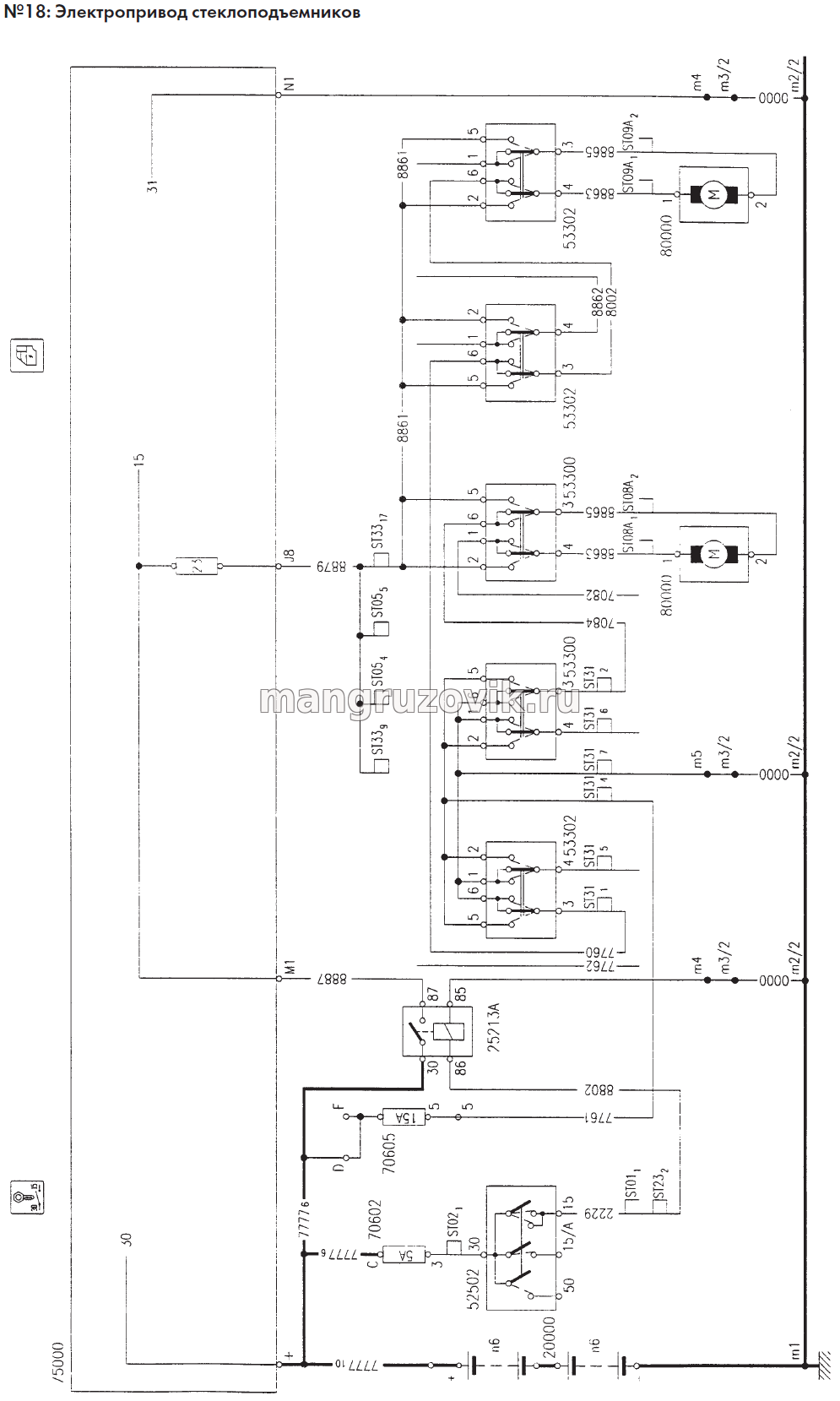

СХЕМА №18: ЭЛЕКТРОПРИВОД СТЕКЛОПОДЪЕМНИКОВ

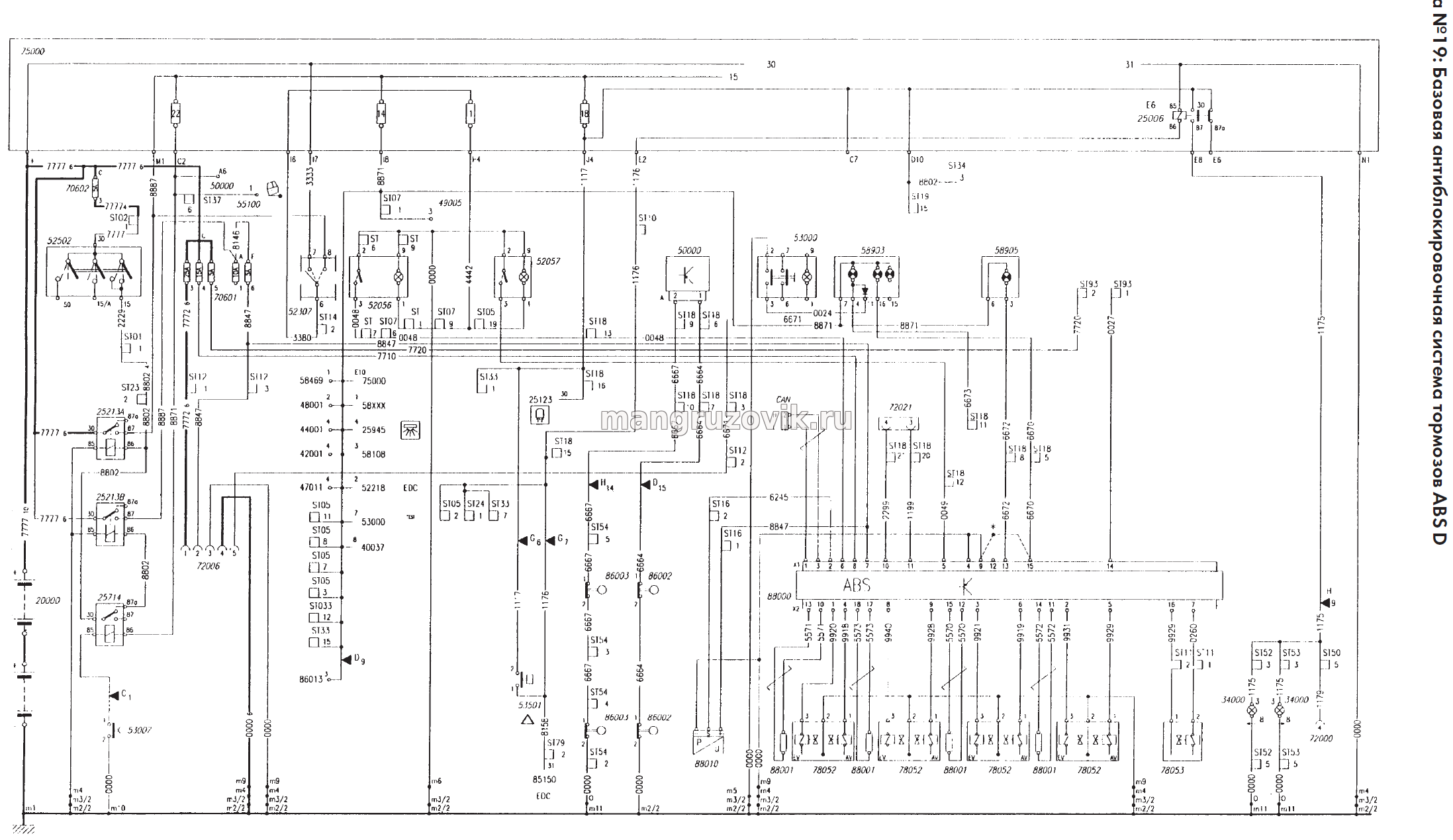

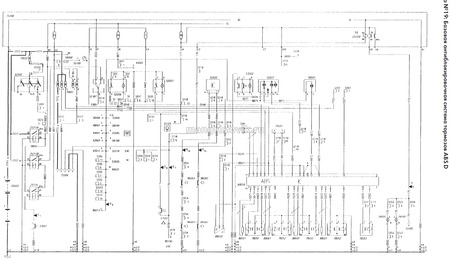

СХЕМА №19: БАЗОВАЯ АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ ABS D

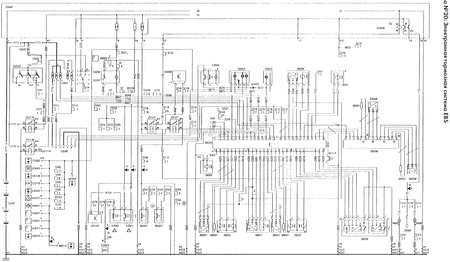

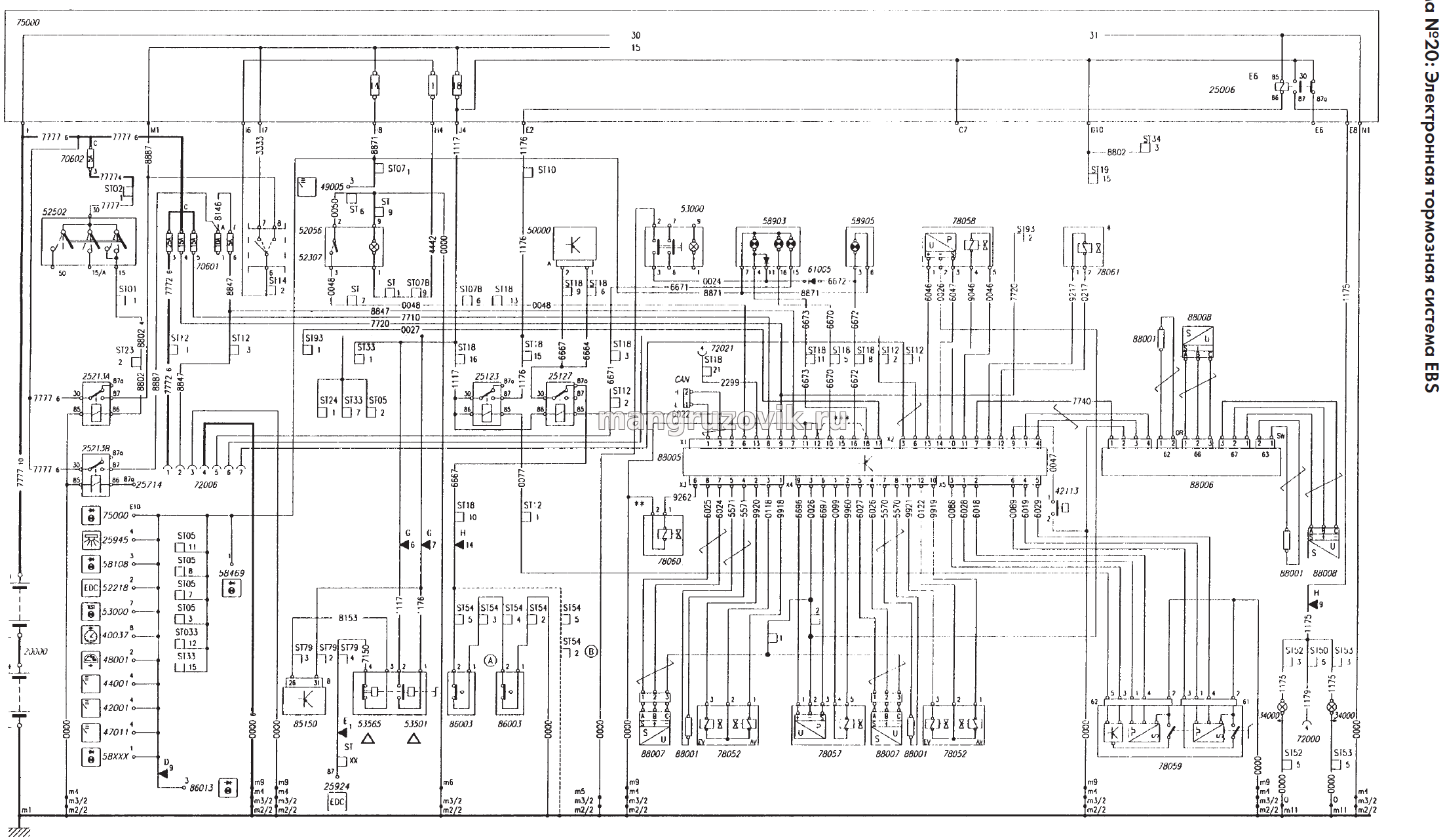

СХЕМА №20: ЭЛЕКТРОННАЯ ТОРМОЗНАЯ СИСТЕМА EBS

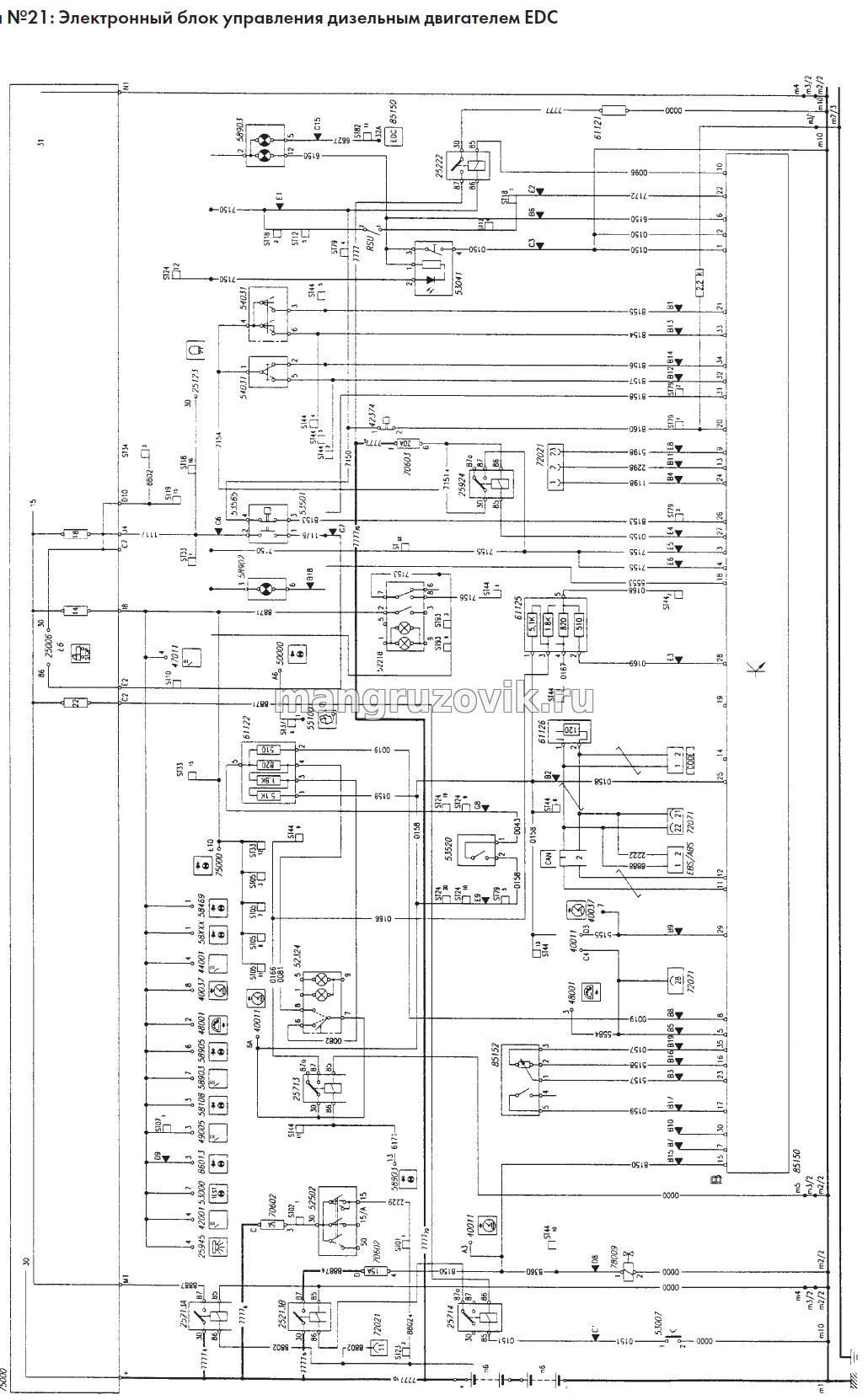

СХЕМА №21: ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ EDC

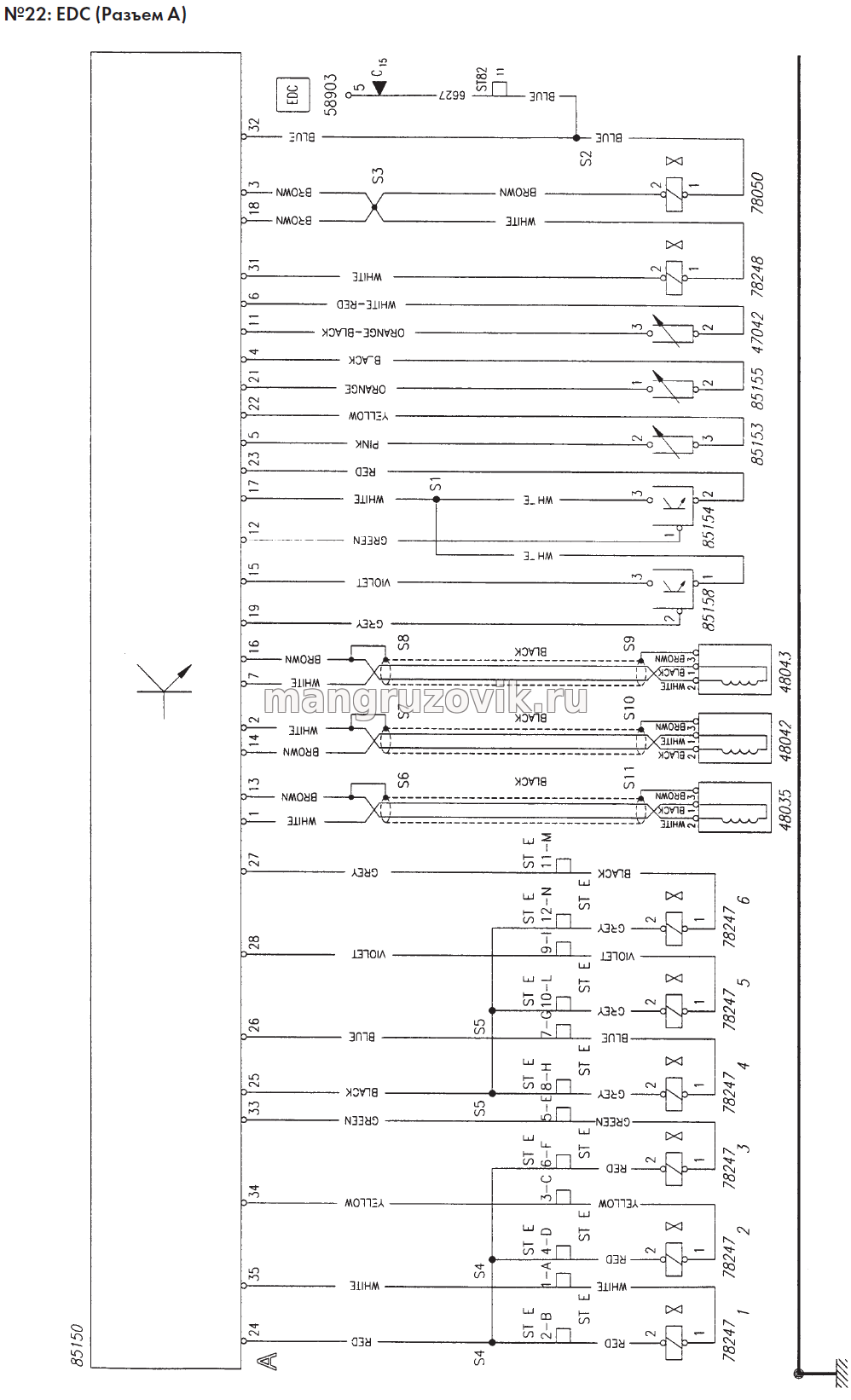

СХЕМА №22: EDC (РАЗЪЕМ A)

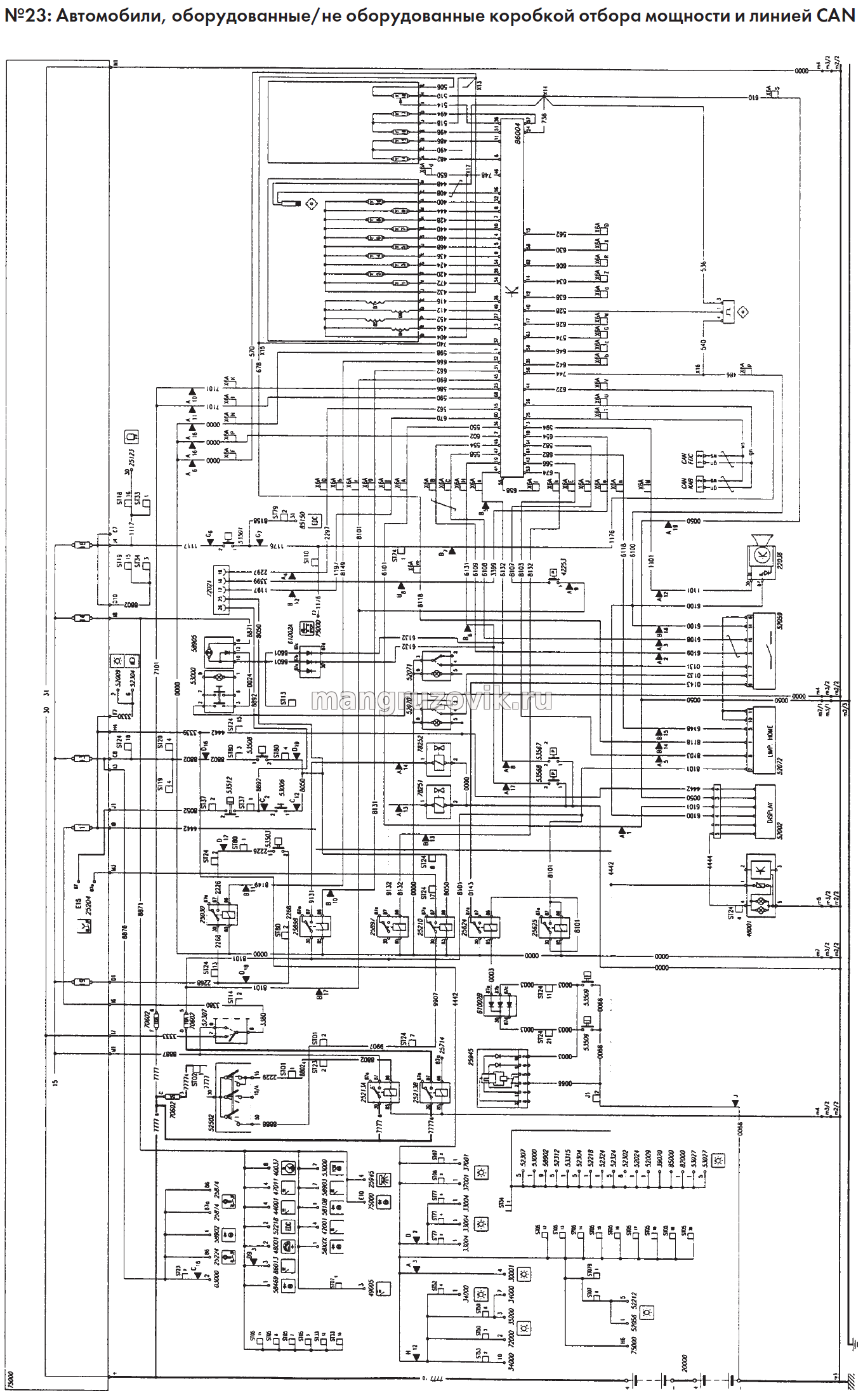

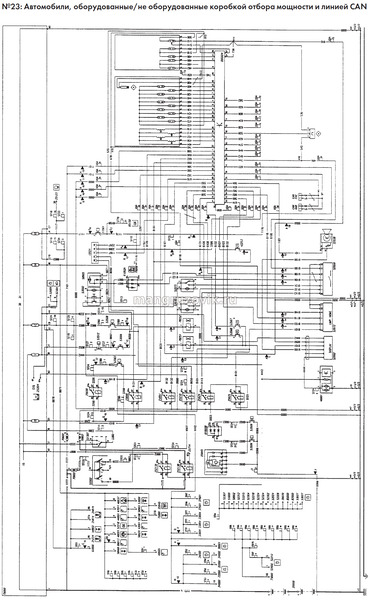

СХЕМА №23: АВТОМОБИЛИ, ОБОРУДОВАННЫЕ/НЕ ОБОРУДОВАННЫЕ КОРОБКОЙ ОТБОРА МОЩНОСТИ И ЛИНИЕЙ CAN

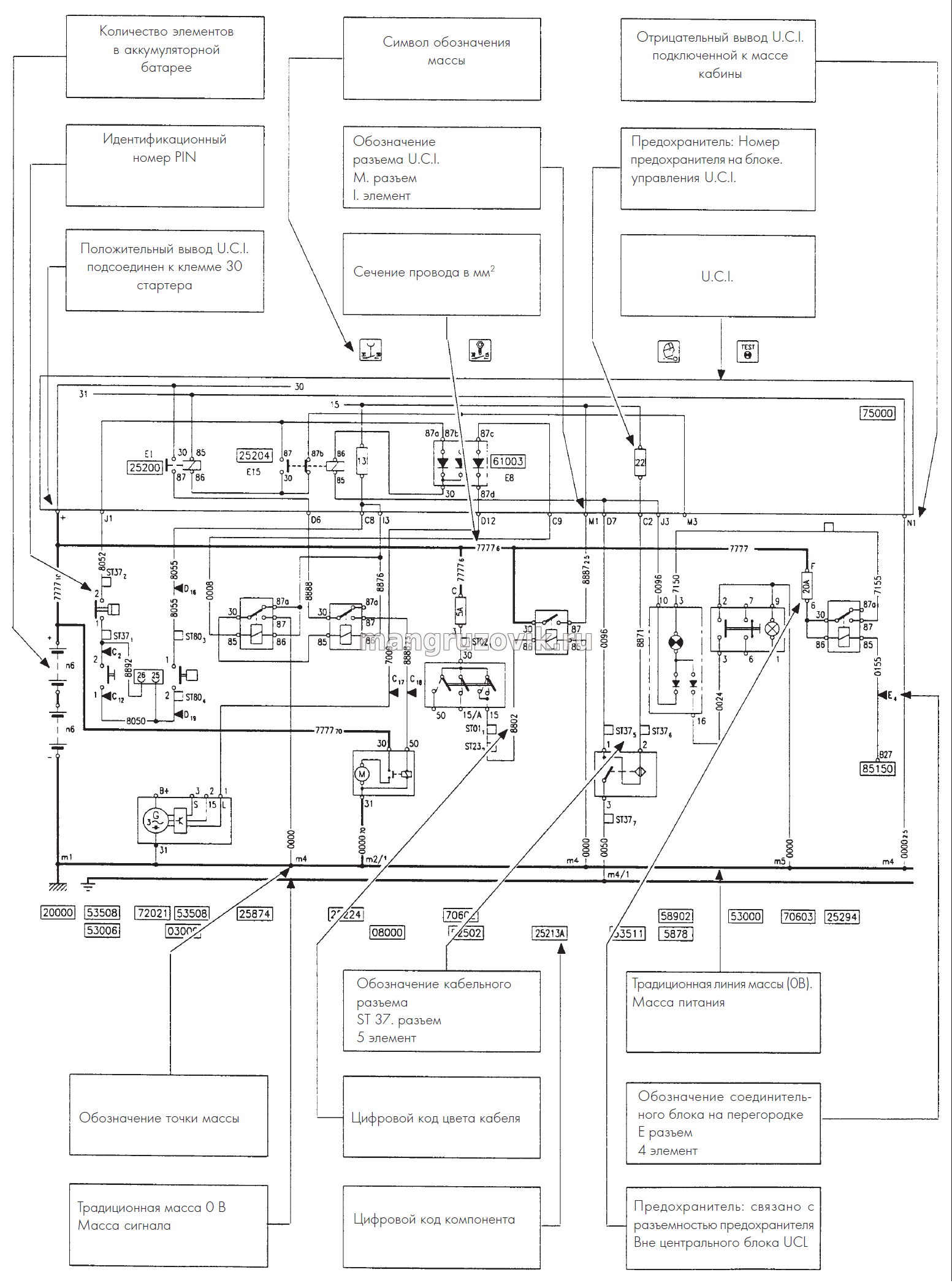

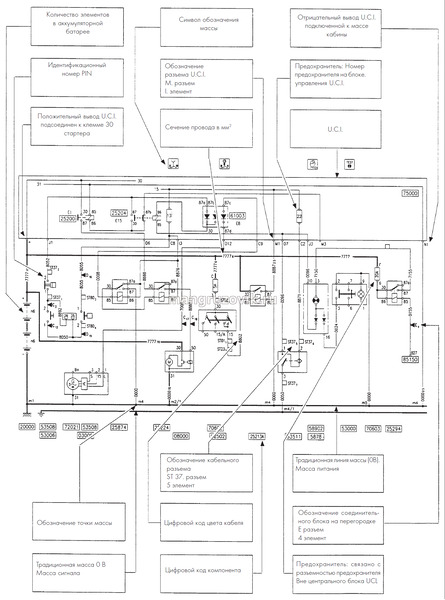

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
