IVECO STRALIS снятие и установка блока педалей
IVECO STRALIS снятие и установка блока педалей
1-Снятие (автомобили с автоматической коробкой передач EuroTronic)
2-Снятие (автомобили с коробкой передач ZF 16 S…)
рис 1
Снятие (автомобили с автоматической коробкой передач EuroTronic)

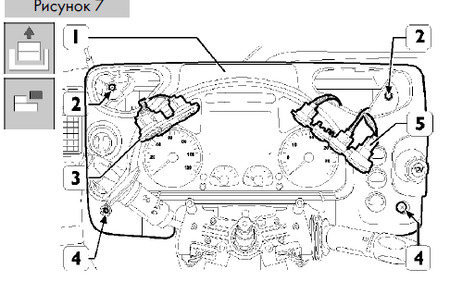

Снимите
панели с кнопками (3 и 5) и удалите заглушки болтов (4) с щитка
приборов (1). Отверните болты (2 и 4), снимите щиток приборов (1) и
отложите его в сторону.
рис 2

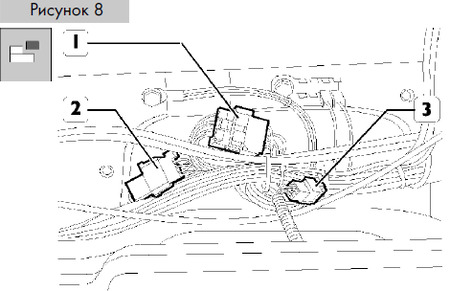

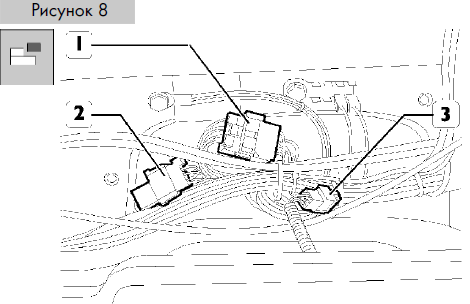

Отсоедините разъемы стеклоочистителя (1), системы управления движением (2) и иммобилайзера (3).

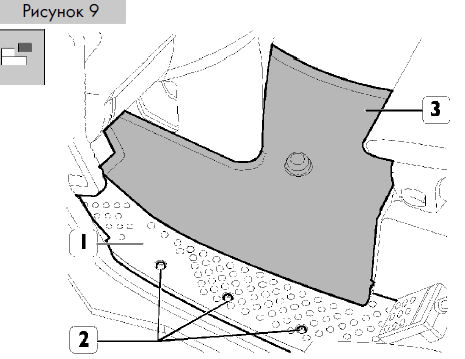

рис 3
Отверните болты (2), снимите опору (1) и поднимите коврик (3).
рис 4
Отверните болты (1 и 3) и снимите боковые щитки (2 и 4).

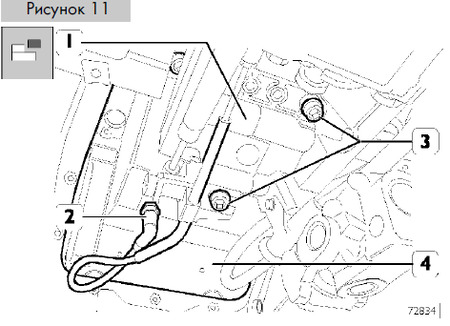

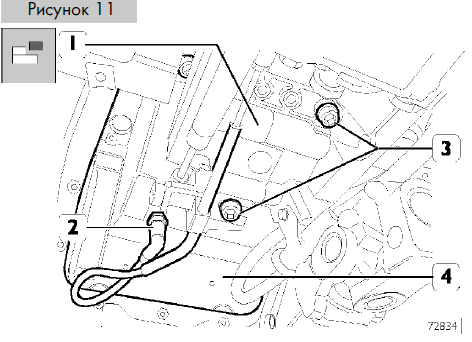

рис 5
Отсоедините трубки (2).
Отверните болты (3) и отсоедините крепление рулевого механизма (1) от блока педалей (4).

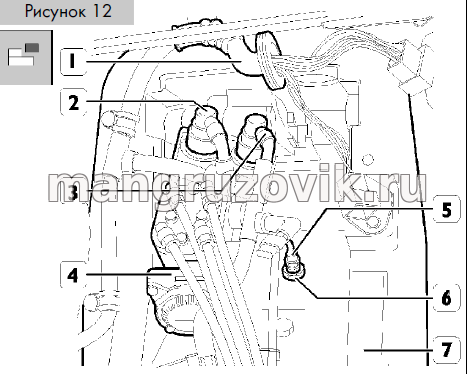

рис 6
Снаружи
кабины поднимите крышку радиатора, снимите изолирующий рукав (1) со
жгутами проводов, который проложен рядом с педалями (7). Отсоедините
трубку (5) от штуцера (6). Отсоедините электрические разъемы (2 и 3) от
клапана управления (4).
рис 7
Отверните болты (4)
крепления крышки (5) клапана управления (6). Постепенно поднимайте
крышку (5), чтобы удалить сжатый воздух из системы.
Отверните болты (1 и 3), крепящие хомуты жгутов проводов (2) и блок педалей к панелям кабины.
рис 8

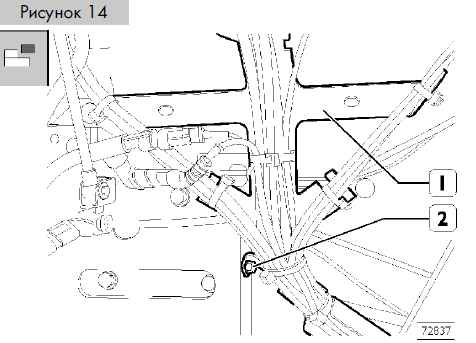

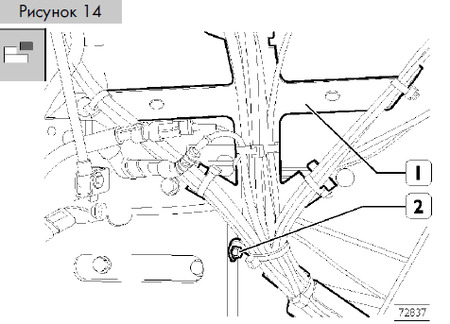

Отверните болт (2) крепления кронштейна (1), поддерживающего трубки и жгуты проводов, и отсоедините блок педалей от кабины.
Снятие (автомобили с коробкой передач ZF 16 S…)
На
автомобилях с коробкой передач ZF 16 S... блоки педалей снимаются так
же, как описано в предыдущем разделе,за исключением следующих
особенностей.

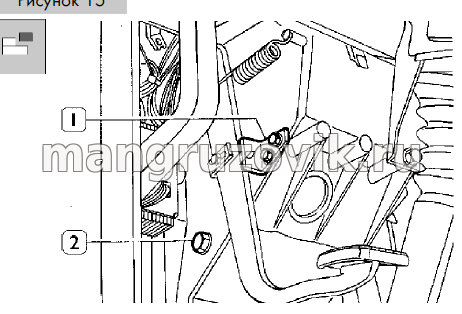

рис 9
Отсоедините крепление рулевого механизма в соответствии с описаниями.
Снимите ограничитель (1) хода педали сцепления.
Отверните болты (2), крепящие главный цилиндр к блоку педалей.

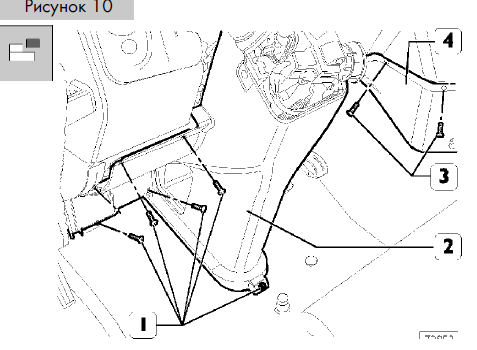

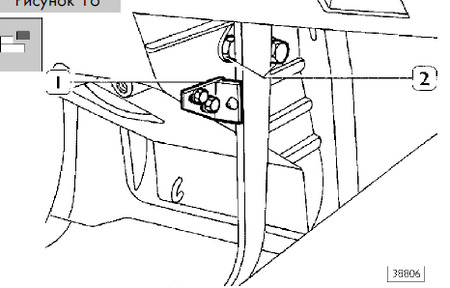

рис 10

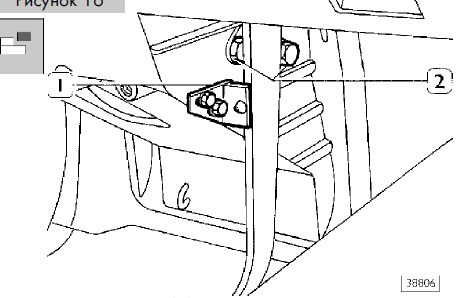

Снимите ограничитель (1) хода педали тормоза. Отверните болты (2), крепящие клапан управления к блоку педалей.
рис 11

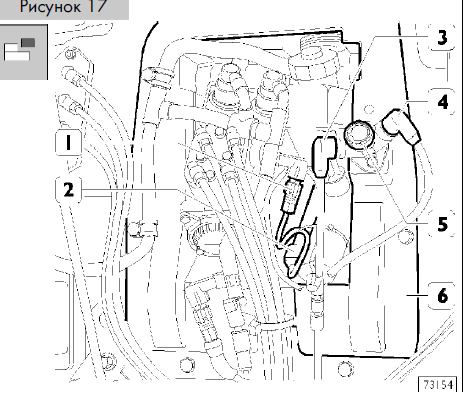

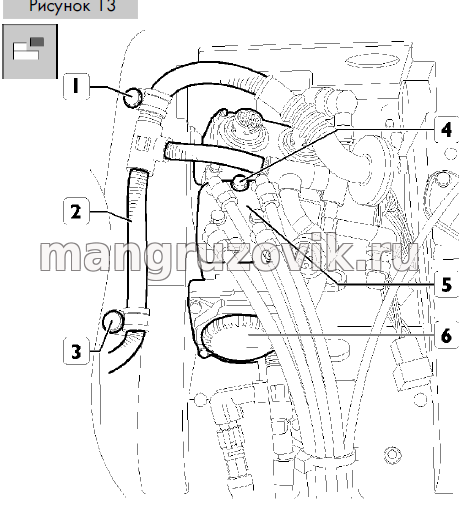

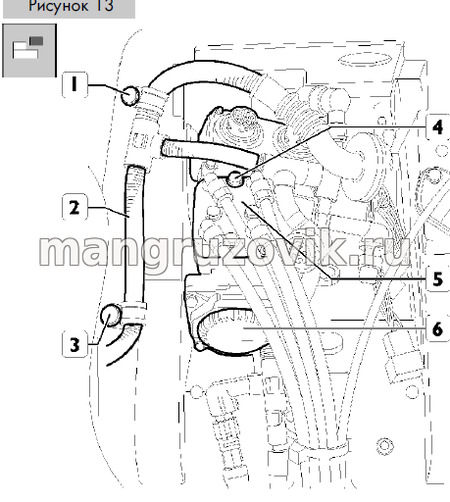

Поднимите
крышку радиатора, отсоедините трубки (3,4) от кнопки управления
делителем (5). Отсоедините электрический разъем (1) главного цилиндра
(2) и снимите главный цилиндр вместе с масляным бачком с блока педалей
(6).
Полностью отсоедините блок педалей в соответствии с описаниями к рисункам 12 C 13 C 14.
|
