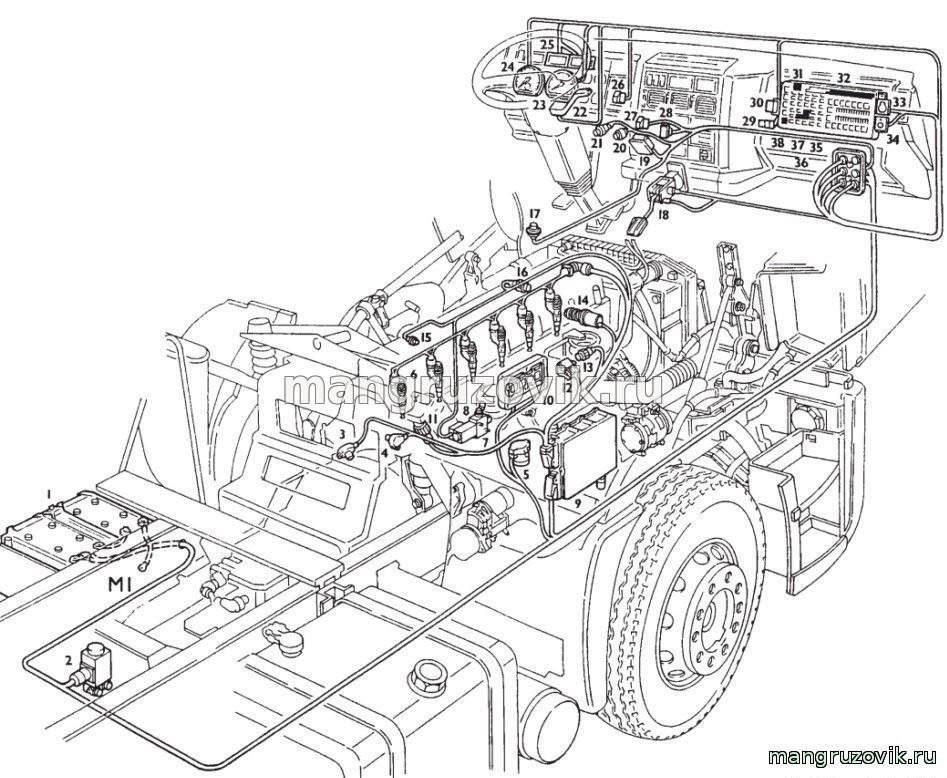

IVECO EuroTech EuroStar Расположение компонентов системы EDC MS6.2 (система управления двигателем)
1 аккумуляторы,2000,
2 электромагнитный клапан закрывания контура турбины (отсечка),78009,
3 датчик частоты вращения двигателя,48035,
4 импульсный датчик на шестерне газораспределительного механизма (датчик фазы),48042
5 реле разрешения включения термостартера 25222,
6 электромагнитный клапан электронного впрыска,78247,
7 электромагнитный клапан управления геометрией турбины,78248,
8 датчик давления воздуха в первичной камере турбины,85158,
9 блок управления EDC MS6.2.58150,
10 реостат предпускового подогрева двигателя,61121,
11 датчик температуры топлива,47042,
12 датчик давления воздуха турбонагнетателя для EDC MS6.2,85154,
13 датчик давления воздуха турбонагнетателя для EDC MS6.2,85155,
14 электромагнитный клапан управления моторным тормозом,78050,
15 датчик частоты вращения турбонагнетателя,48043,
16 датчик температуры ОЖ для EDC,85153,
17 выключатель управления моторным тормозом,53520,
18 датчик нажатия педали газа,53566,и датчик нагрузки на педаль газа для EDC MS6.2,85152,
19 датчик нажатия педали тормоза,53565,
20 выключатель вторичного сигнала с педали тормоза на блок управления EDC MS6.2,53547,
21 датчик на сцеплении для EDC MS6.2,42374,
22 переключатель управления для EDC,(регулировка и запись в память значения (скорости),53803/04,
23 электронный гирометр,48001,
24 электронный тахограф,40011,
25 блок с 10 контрольными лампами для европейских автомобилей IVECO EuroTech EuroStar,58903/2,
26 52324 переключатель настройки моторного тормоза,
27 выключатель системы управления круиз контроль изнутри и снаружи кабины,52218,
28 модуль контрольной лампы экономичного режима,54866,
29 блок с 4 реостатами для экономичного режима и отбора мощности,61123,
30 блок с 2 реостатами для моторного тормоза,61112,
31 соединительный блок управления,75000,
32 предохранители питания EDC,70602/3,
33 30 контактный разъем для подключения диагностики,72021,
34 выключатель для проверки работы системы EDC,(кнопка мигающего кода),53041,
35 25858 реле включения EDC MS6.2,
36 25903 реле включения EDC MS6.2.
