IVECO 400 E38\1992-2000
ELAB - электрический прерыватель подачи топлива,
Проверка работоспособности прерывателя топлива ELAB. Измерение производим мультиметром.
Сопротивление катушек ELAB-измерение сопротивления непосредственно на разъеме ELAB относительно массы корпуса или на отсоединенном штекере ЭБУ вывод 4- вывод 19. Заданное значение- 35...55 Ом Активизация- штекер ЭБУ подключен, измерение напряжения на разъеме ELAB относительно массы корпуса или на штекере ЭБУ (отвод)
вывод 4 (+) - вывод 19 (-),
заданные параметры- зажигание ВЫКЛ., 0...1 v зажигание ВКЛ. 21...27 v
проверка функционирования- штекер ЭБУ подключен, двигатель работает на х.х., удалить электрический разъем на ELAB или отсоединить провод от штекера ЭБУ вывод 4, после этого двигатель должен заглохнуть через определенное время, заданное значение для выключения двигателя 30...60 s.

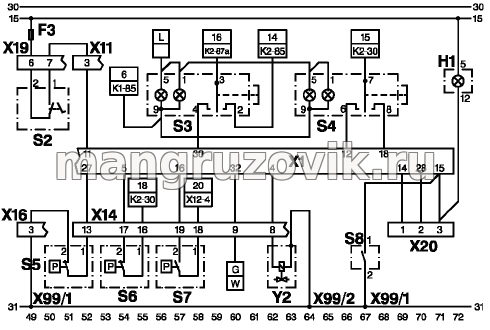

Электрическая схема ЭБУ автомобиля IVECO 400 E38\1992-2000
Y2 - ELAB - электрический прерыватель подачи топлива
|
