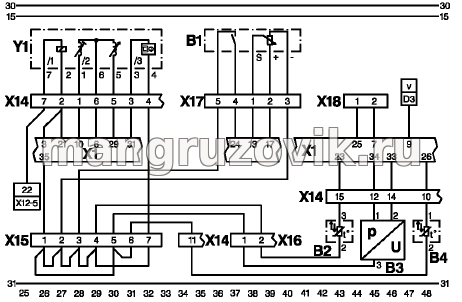

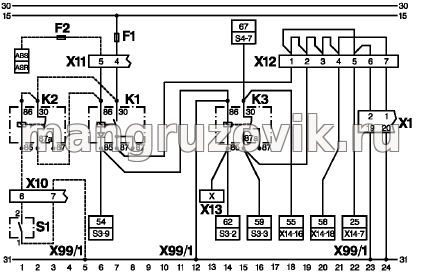

IVECO 400 E38\1992-2000 Электрическая схема ЭБУ системы EDC.

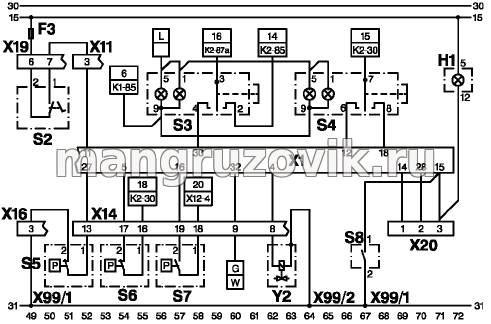

F3-предохранитель 15А,центральное распределительное устройство,группа главных предохранителей,предохранитель 18-(стоп сигналы), G/W-генератор контакт W, H1-сигнальная лампа выхода из строя EDC (индикация неисправности/импульсный код), K1-главное реле EDC,центральное распределительное устройство, K2-реле система поддержания заданной скорости (отключение), L-переключатель света, внешнее освещение, S2-выключатель сигнала тормоза,кабина спереди слева, S3-переключатель SET+/SET- система поддержания заданной скорости, S4-переключатель OFF/MEMO системы поддержания заданной скорости, S5-выключатель сцепления,кабина,слева, S6-выключатель сигнала тормоза 2,кабина,спереди слева, S7-выключатель моторного тормоза,кабина,спереди слева, S8-кнопочный выключатель,диагностики световым кодом,консоль ЭБУ системы EDC, X11-7-полюсный штекерный разъем,Положение установки \рис.штекера, X12-7-полюсный штекерный разъем,цепь подачи питания системы EDC.Положение установки \рис.штекера, X99/1-центральная точка соединения с массой,задняя стенка кабины,рядом с ЭБУ системы EDC, X99/2-масса корпуса ТНВД, Y2-Электрический прерыватель подачи топлива (ELAB) на ТНВД X14-19-полюсный цилиндрический штекерный разъем на задней стенке вывода кабины,положение установки/рис.штекера, X16-10-полюсный цилиндрический штекерный разъем на задней стенке вывода кабины, X16-19-полюсный цилиндрический штекерный разъем на передней стенке ввода кабины X20-тестовый разъем,возле ЭБУ системы EDC.
|
