HOWO евро 2 электрическая схема.
HOWO евро 2 электрическая схема.


1

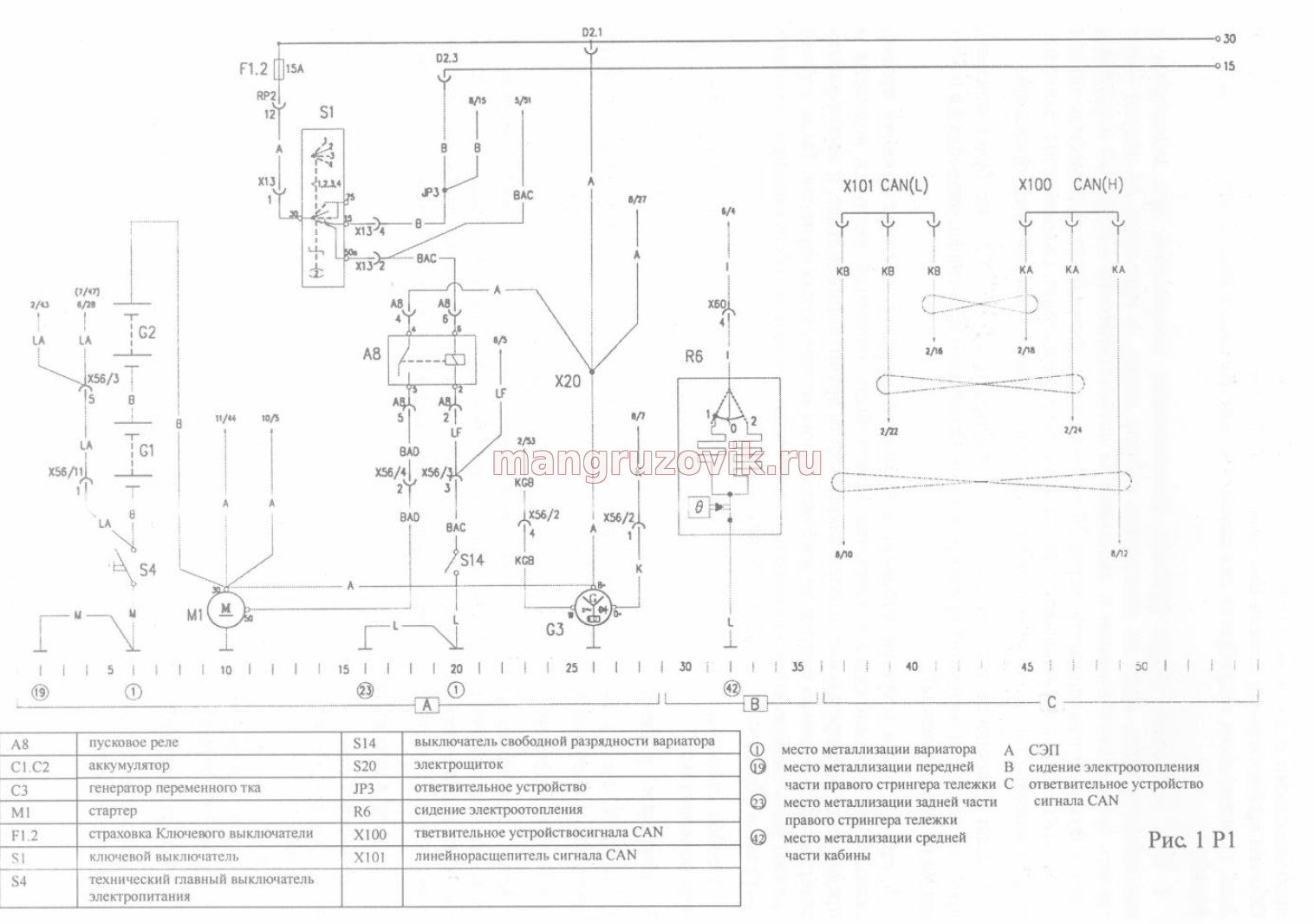

А6. пусковое реле; СП. аккумулятор; СЗ. генератор переменного тока; М. стартер; F1.2. ключ включения системы безопасности; S1. ключ включения; S4. центральный механический выключатель; S14. включатель холостого хода КПП; X20. распределительная коробка; JP3. распределительный аппарат проводки; R6. сиденье с электрическим подогревом; Х100. распределительный аппарат для провода сигнализации CAN; Х101. распределительный аппарат для провода сигнализации CAN; К2. реле источника тока № 15; F4.3. переключатель подогрева сиденья; F4.4. переключатель запасного источника тока № 15; F4.5. переключатель запасного источника тока № 15; 1. точка массы КПП; 19. точка массы на передней правой продольной балке рамы; 23. точка соединения массы правой задней продольной балки; 42. точка соединения массы средней части кабины; А. система источника тока; В. электронагреватель сиденья; С. распределительный аппарат сигнального провода CAN.

2

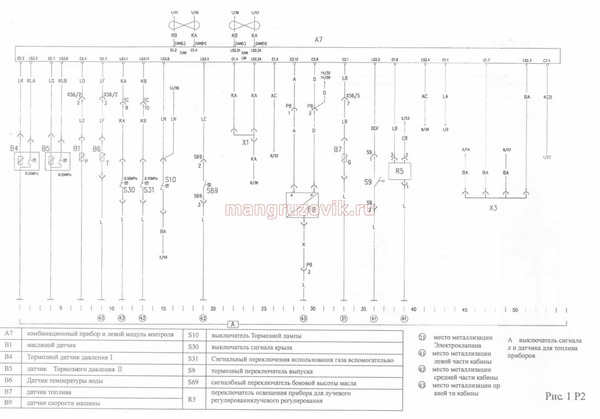

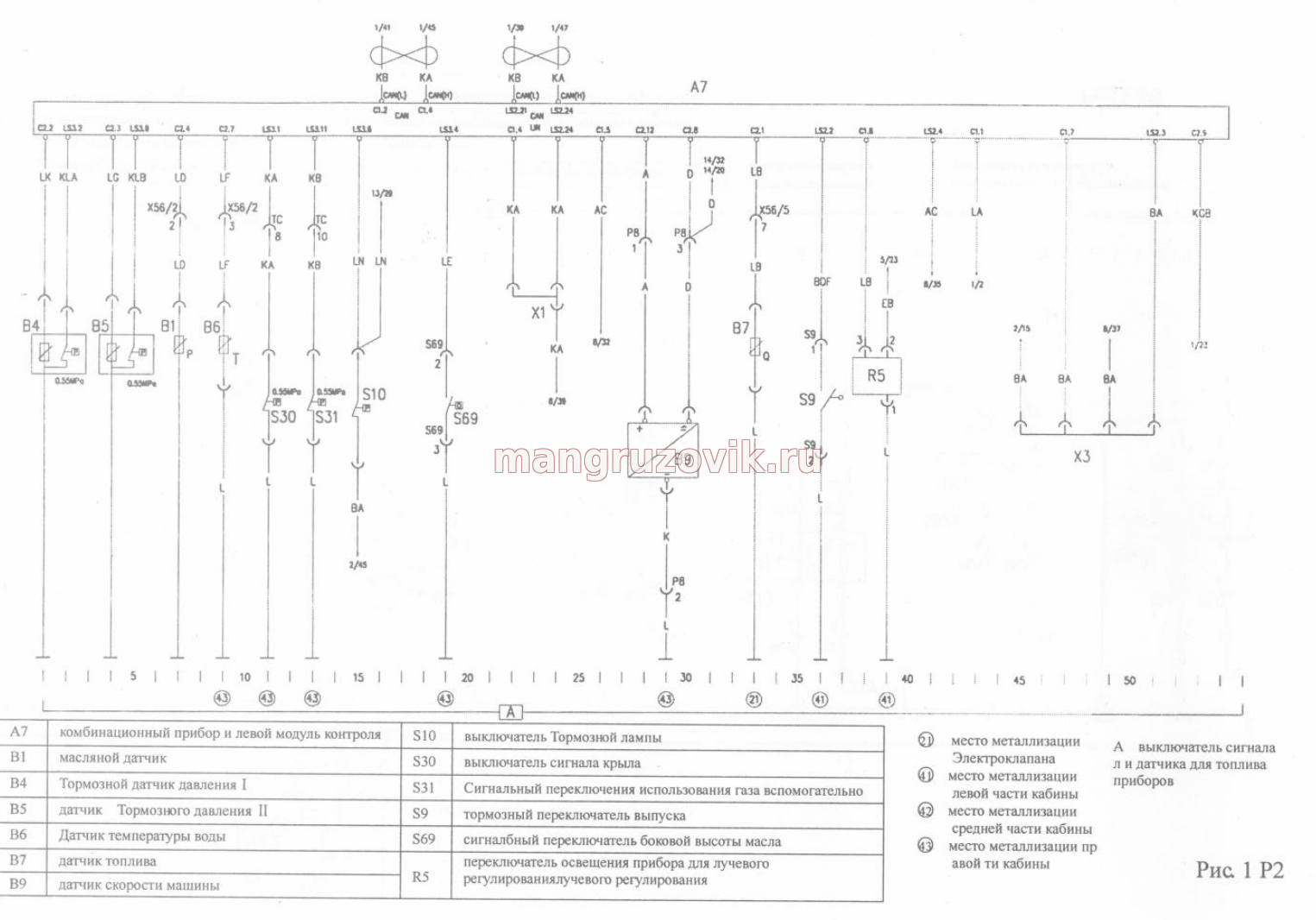

А7 группа приборов и левая колодка управления; В1 датчик давления масла; В4 датчик пневматического тормоза 1; В5 датчик пневматического тормоза 2; В6 датчик температуры воды; В7 датчик топлива; В9 спидометр автомобиля; S10 выключатель стоп-сигнала; S30 сигнальный выключатель пружины тормозного цилиндра; S31 вспомогательный выключатель пневматической сигнализации; S9 выключатель выпуска воздуха тормоза; S69 выключатель сигнала уровня масла; R5 выключатель освещения приборной панели; А17 регистрационное устройство движения; 21. точка массы подключения электромагнитного клапана; 41 точка массы подключения левой части кабины; 42 точка массы подключений средней части кабины; 43, точка массы подключения правой части кабины; 56. точка массы подключения к потолку; А датчик панели и выключатель сигнала.

3

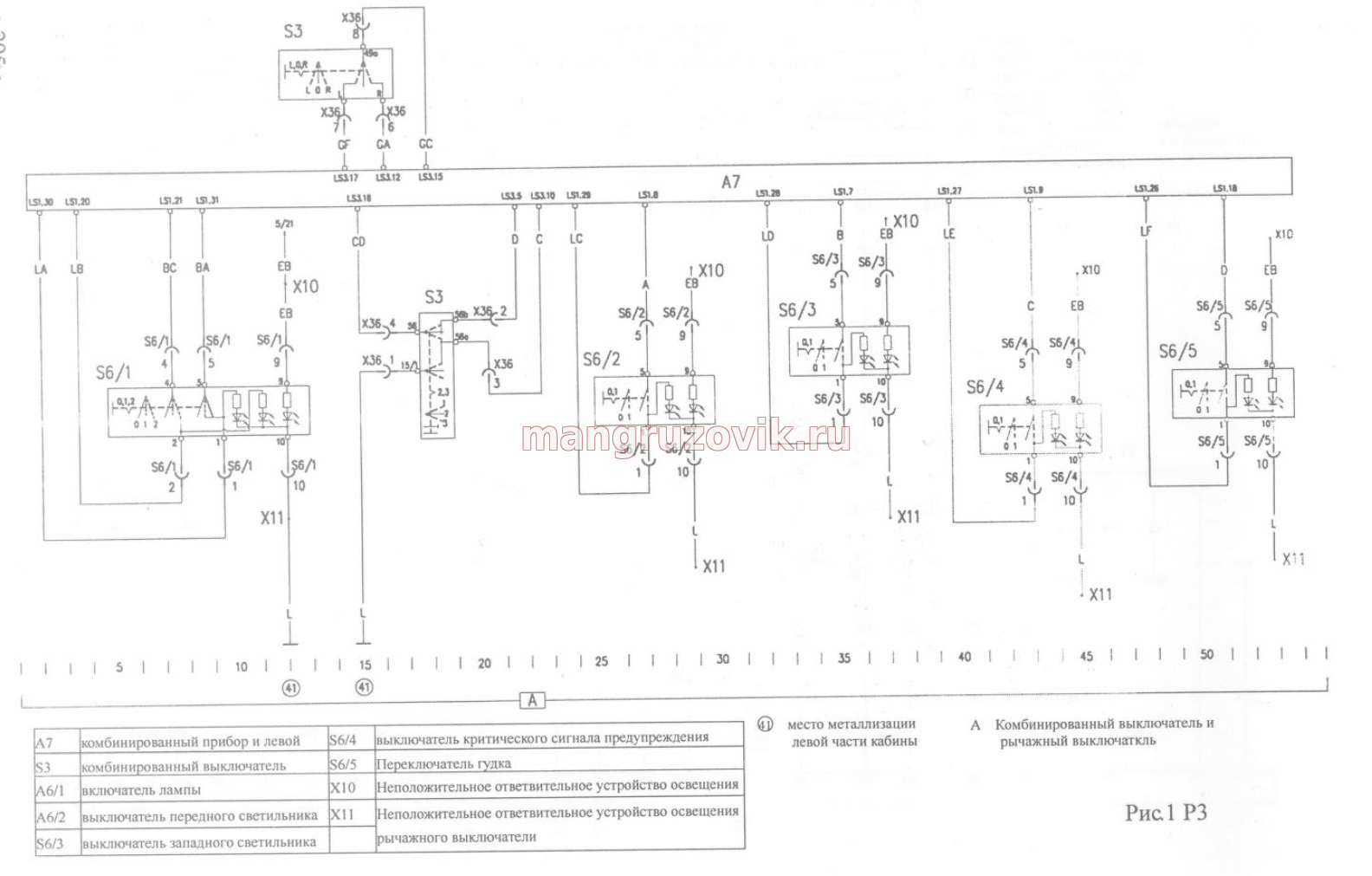

А7 набор приборов и левая колонка управления; S3 пакет выключателей; S6/1 выключатель освещения; S6/2 выключатель передних противотуманных фар; S6/3 выключатель задних противотуманных фар; S6/4 Выключатель экстренного предупреждения; S6/5 выключатель перемены сигнала; Х10 клавишный выключатель освещения (положительный полюс распределителя); Х11 клавишный выключатель освещения (отрицательный полюс распределите¬ля); 41 точка подключения массы левой стороны кабины; А. группа выключателей и клавишный выключатель.

4

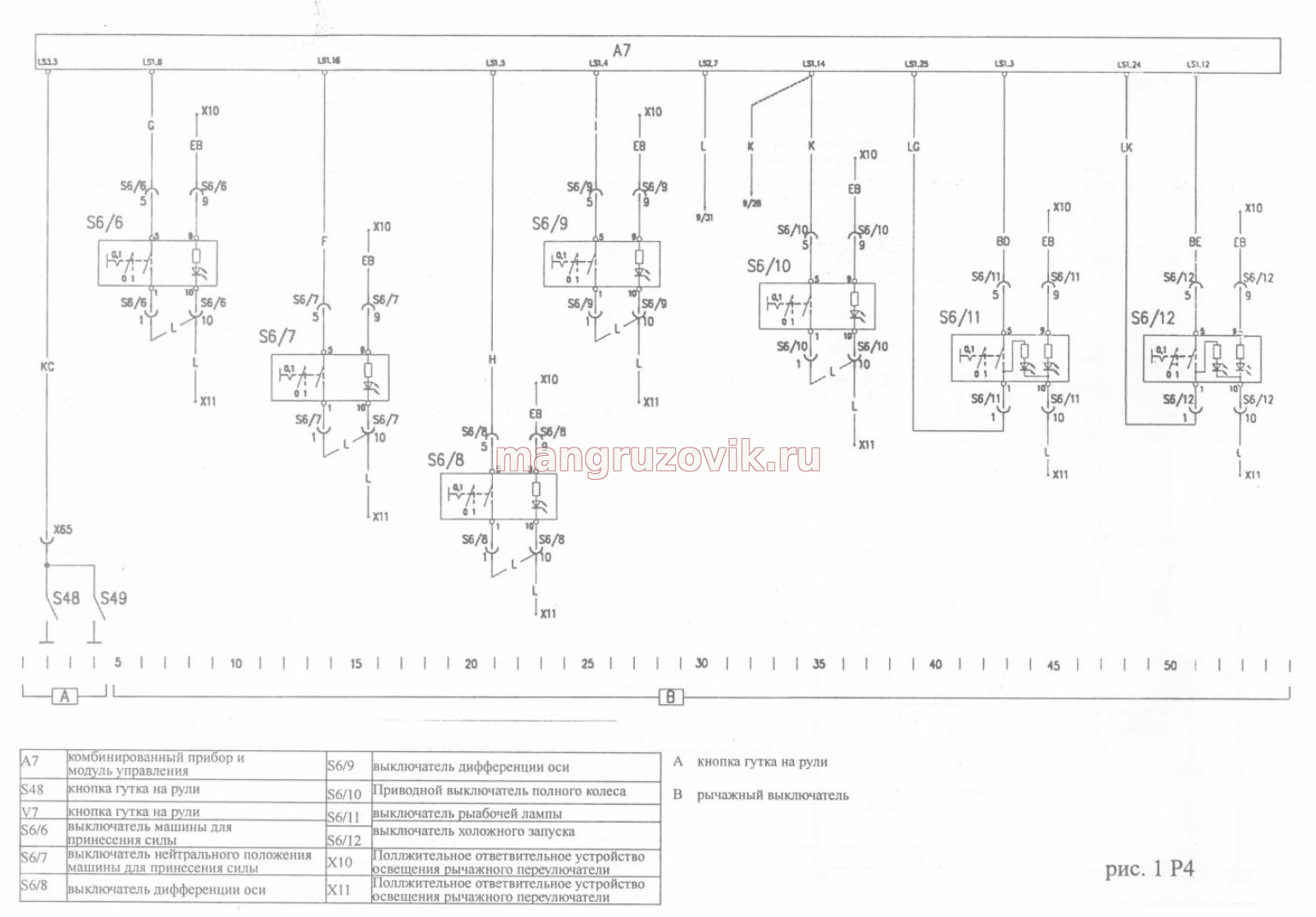

А7 выбор приборов и левая колодка управления; S42 кнопка включения сигнала на рулевом колесе; S49 кнопка включения сигнала на рулевом колесе; S6/6 включатель вала отбора мощности; S6/7 включатель холостого хода вала отбора мощности; S6/8 включатель блокировки межколесного дифференциала; S6/9 выключатель блокировки межосевого дифференциала; S6/10 выключатель привода на все колеса; S6/11 выключатель рабочего освещения (переноска); S6/12 выключатель холодного запуска двигателя; Х10 клавишный выключатель освещения (положи-тельный полюс распределителя); Х11 клавишный выключатель освещения (отрицательный полюс распределителя); А сигнальная кнопка на рулевом колесе; В клавишный выключатель.

5

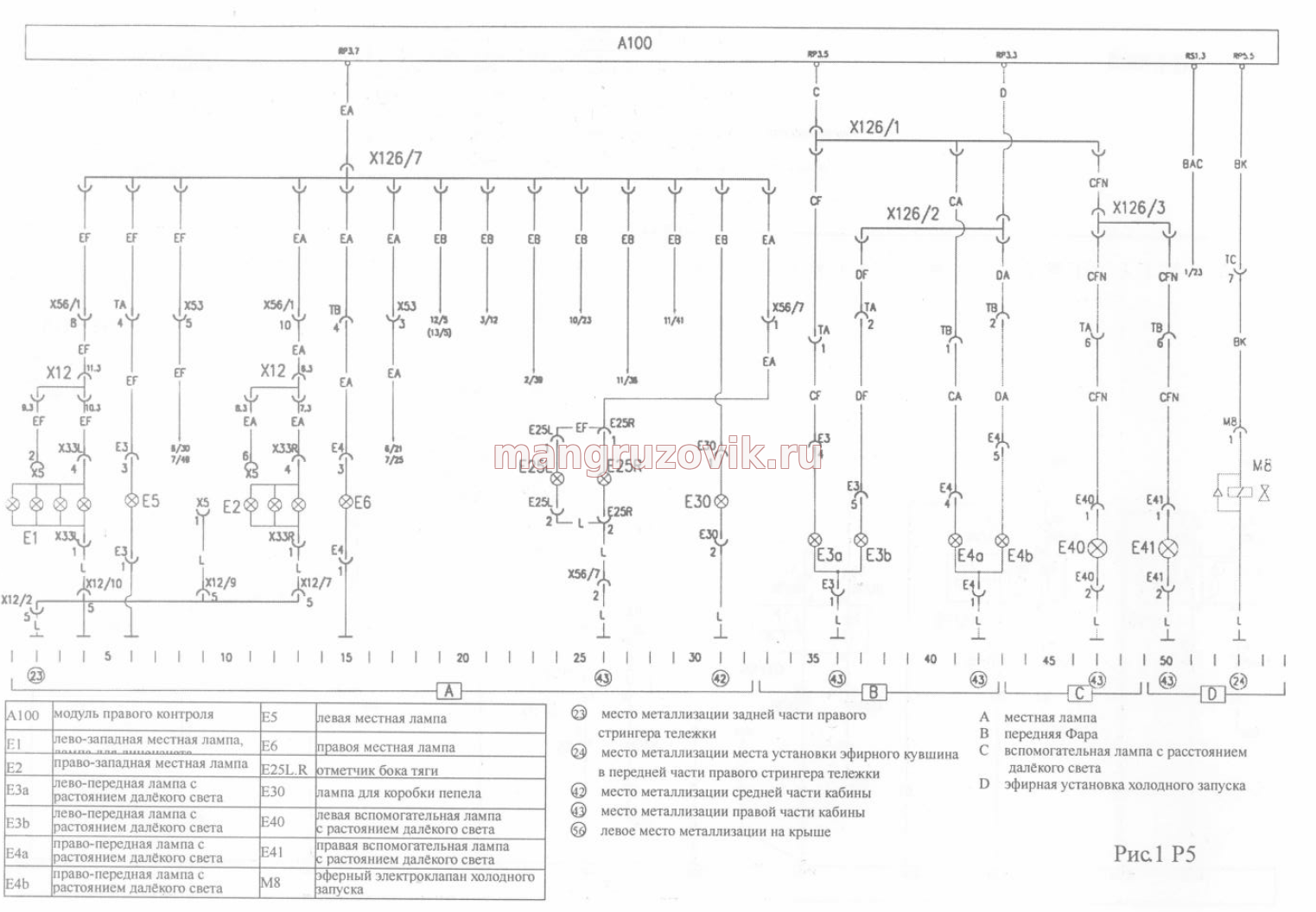

А100 правая колодка управления; Е1 левая стояночная задняя фара, освещение номерного знака; Е2 правая стояночная фара; Е3а левая фара дальнего света; Е3b левая фара ближнего света; Е4а правая фара дальнего света; Е4b правая фара ближнего света; Е5 левый стояночный фонарь; Е6 правый стояночный фонарь; E25LR габаритный фонарь тягача; Е30 освещение пепельницы; Е40 дальний свет правой вспомогательной фары; Е41 дальний свет левой вспо¬могательной фары; F6.1 переключатель стояночного освещения; К9 реле стояночного освещения; F5.4 предохранитель фар ближнего света; К8 реле фар ближнего света; F5.5 предохранитель фар дальнего света; К4 реле фар дальнего света; М8 электромагнитный клапан подачи эфира при холодном пуске; 23 точка замыкания на массу задней части правой продольной балки рамы; 24 точка замыкания на массу передней правой части продольной балки; 42 точка замыкания на массу средней части кабины; 43. точки замыкании на массу правой части кабины; 55 точка замыкания на массу левой части потолка; 56 точка замыкания на массу правой части потолка; А. стояночное освещение; В. передние фары; С вспомогательные фары дальнего света; D оборудование для впрыска эфира при холодном пуске.

6

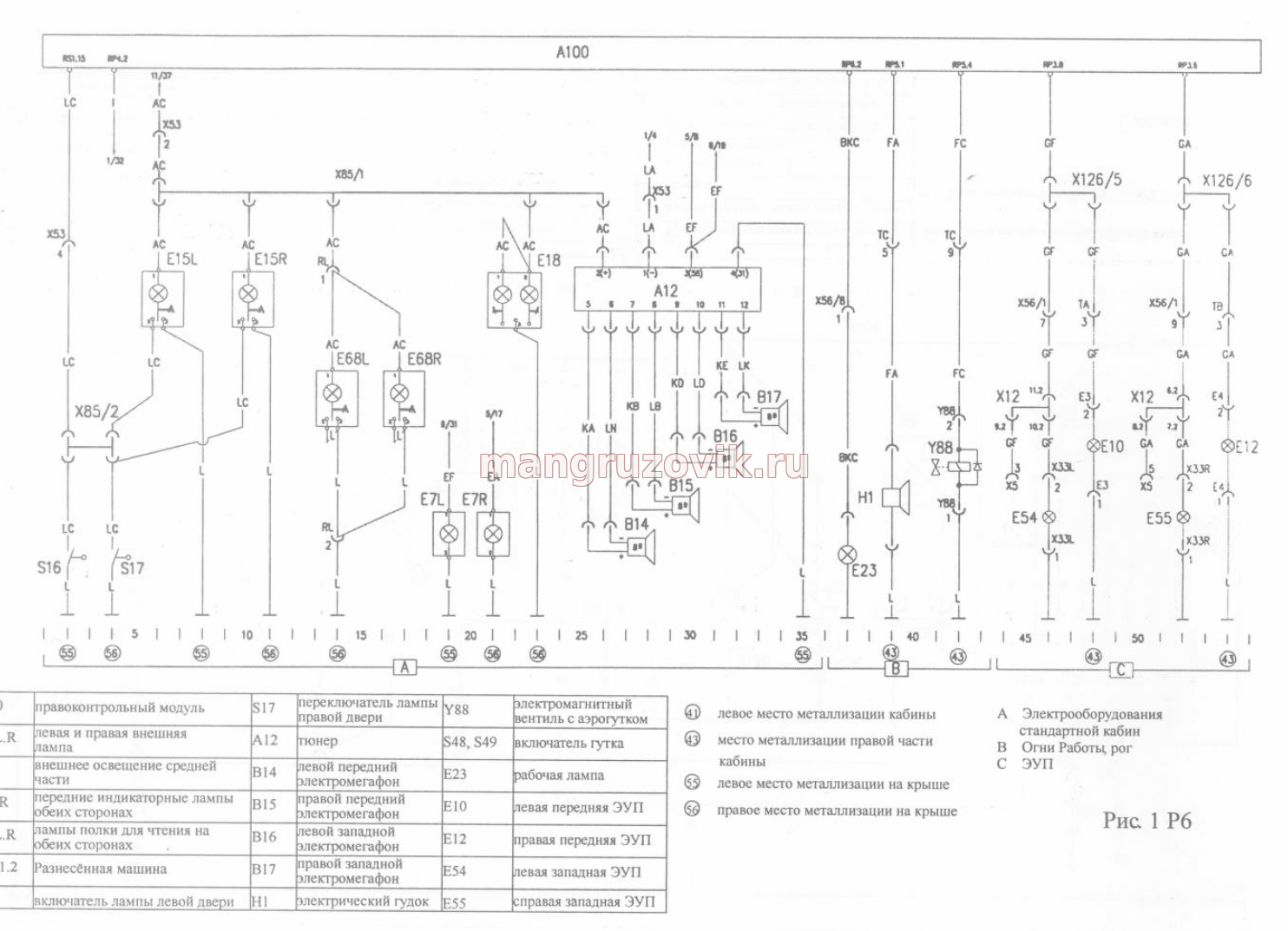

А100 правая колодка управления в кабине; E15LR освещение внутреннее правое, левое; Е18 освещение внутренней средней части; E7LR передние левые, правые габаритные лампы; E68LR правое, левое освещение спальника; Х85/7.2 распределитель приборов; S16,S17 выключатель правых, левых ламп; А12 приемник; В14 левый передний громкоговоритель; В15 правый передний громкоговоритель; В16 левый задний громкоговоритель; В17 правый задний громкоговоритель; Н1 электрический звуковой сигнал; Y88 электромагнитный клапан звукового сигнала; S48 выключатель звукового сигнала; Е23 рабочая лампа; ЕЮ левая, правая передняя поворотная лампа; Е54 левая, правая задняя поворотная лампа; F4.1 предохранитель механизма поворота; К1 реле правой поворотной лампы; Кб реле левой поворотной лампы; F4.2 электрический предохранитель, функция № 30; 41 точка замыкания массы левой части кабины; 43. точка замыкания массы правой части кабины; 55 точка замыкания левой части потолка; 56 точка замыкания правой части потолка; Л. стандартное оборудование в кабине; В рабочая лампа, звуковой сигнал; С лампа поворота.

7

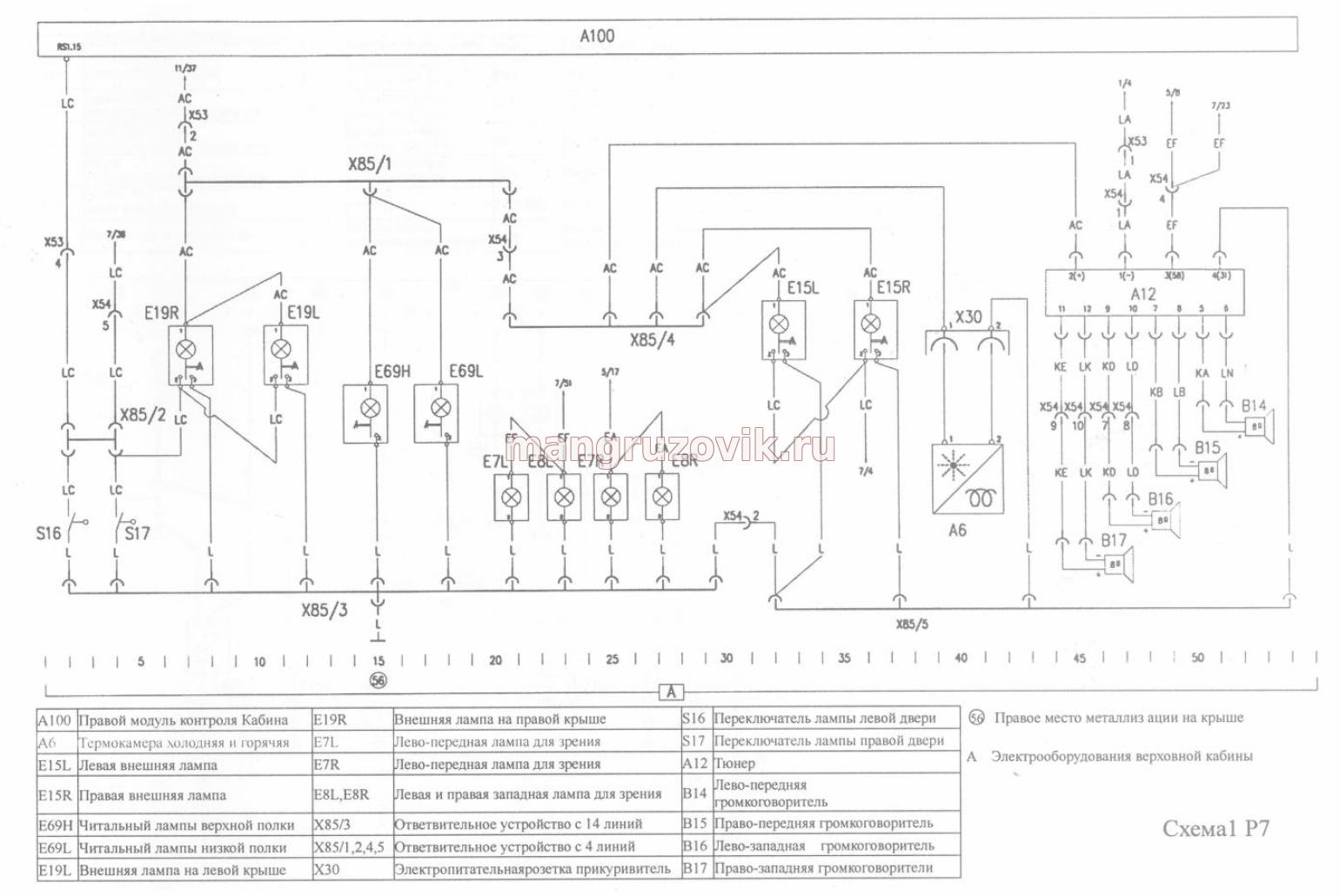

А100 правая колодка управления в кабине; А6 холодная-горячая термокамера; E13L внутренний левый сигнал; E15R внутренний правый сигнал; Е69Н светильник верхней койки; E69L светильник нижней койки; Е191 светильник внутренний левый потолочный; E19R светильник внутренний правый потолочный; E7L левая габаритная лампа; E7R правая габаритная лампа; Е SLE правые левые задние фары; Х85/3 14 – проводной распределитель; X 4 – проводной распределитель; ХЗО розетка источника тока, прикуриватель; S16 выключатель лампы левой двери; S17 выключатель лампы правой двери, А12 приемник; В14 громкоговоритель передний левый; В15 громкоговоритель передний правый; В16 громкоговоритель задний левый; В17 громкоговоритель задний правый; 56. Точка замыкания массы потолочного габаритного фонаря; А. электрическое оборудование на потолке кабины.

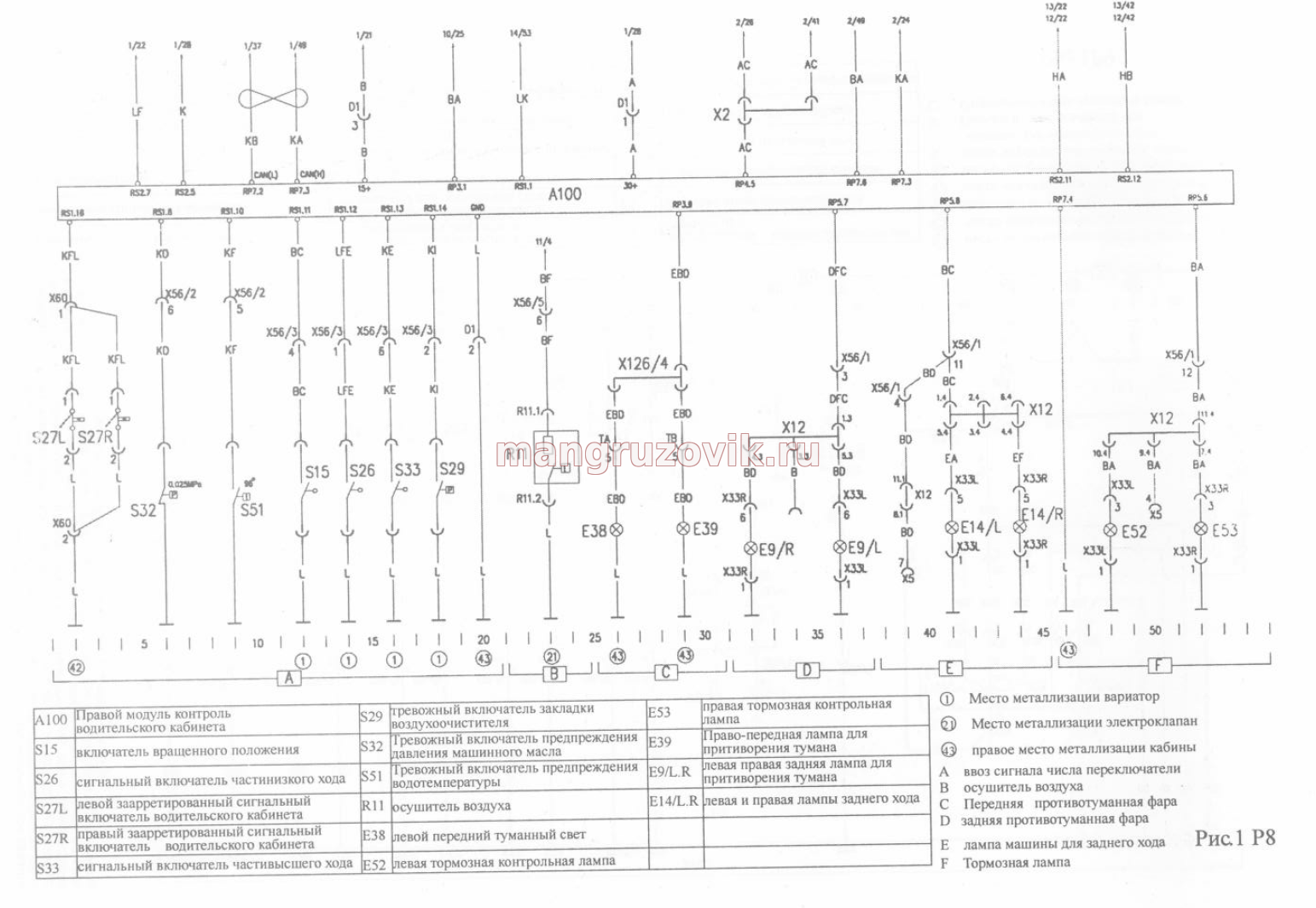

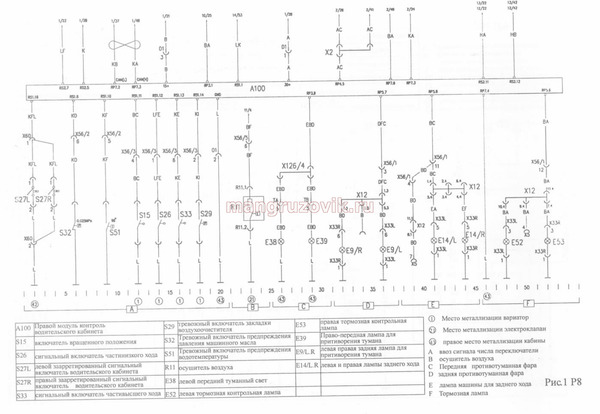

8

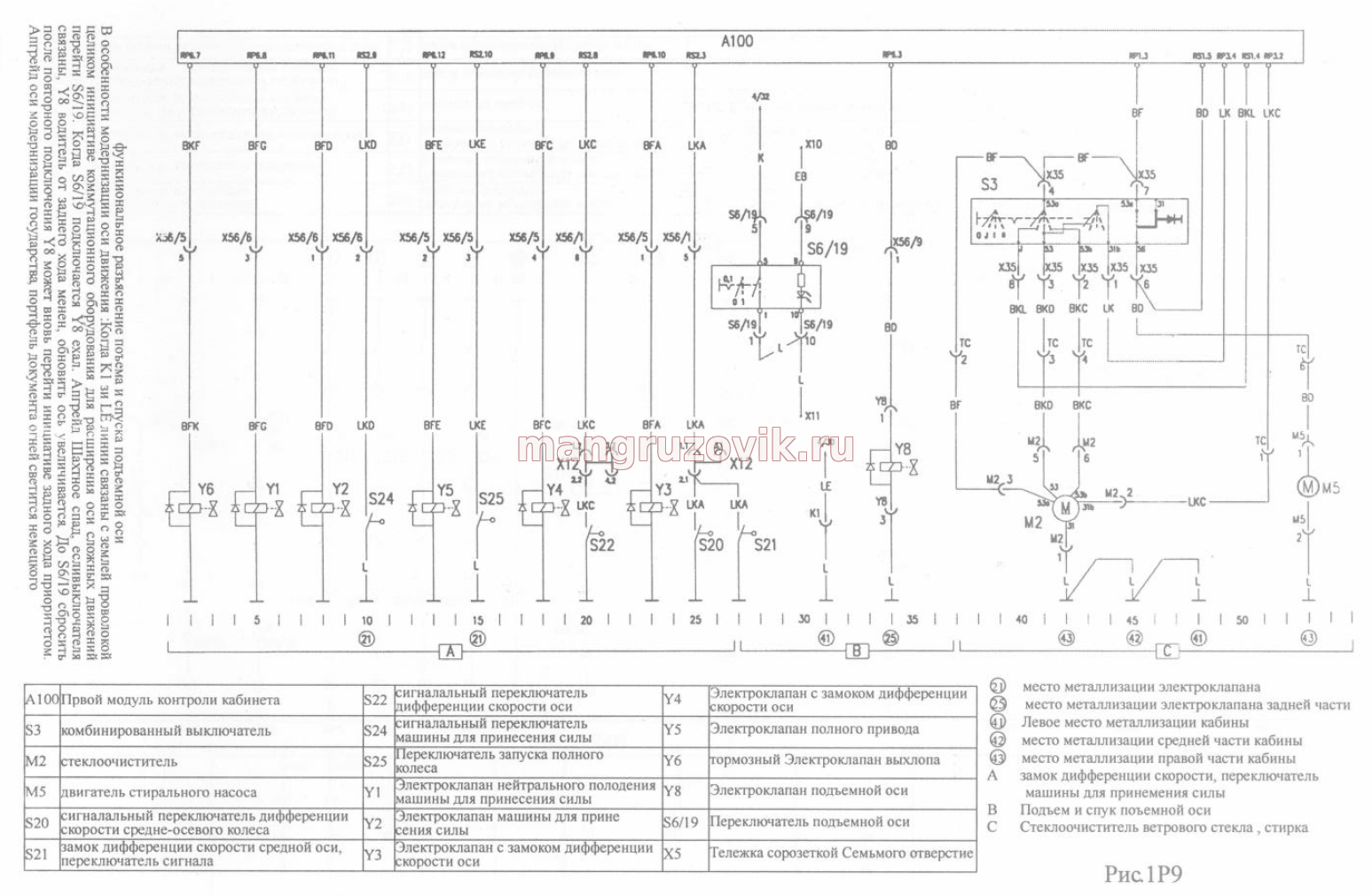

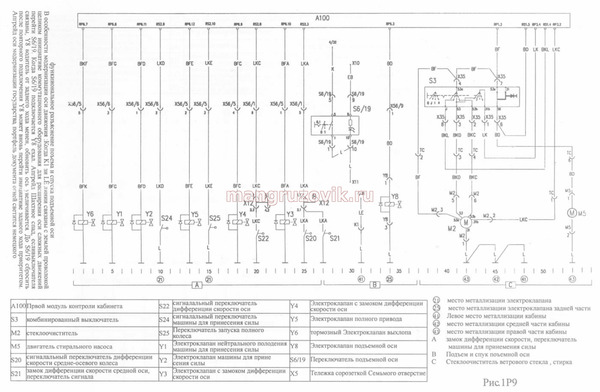

9

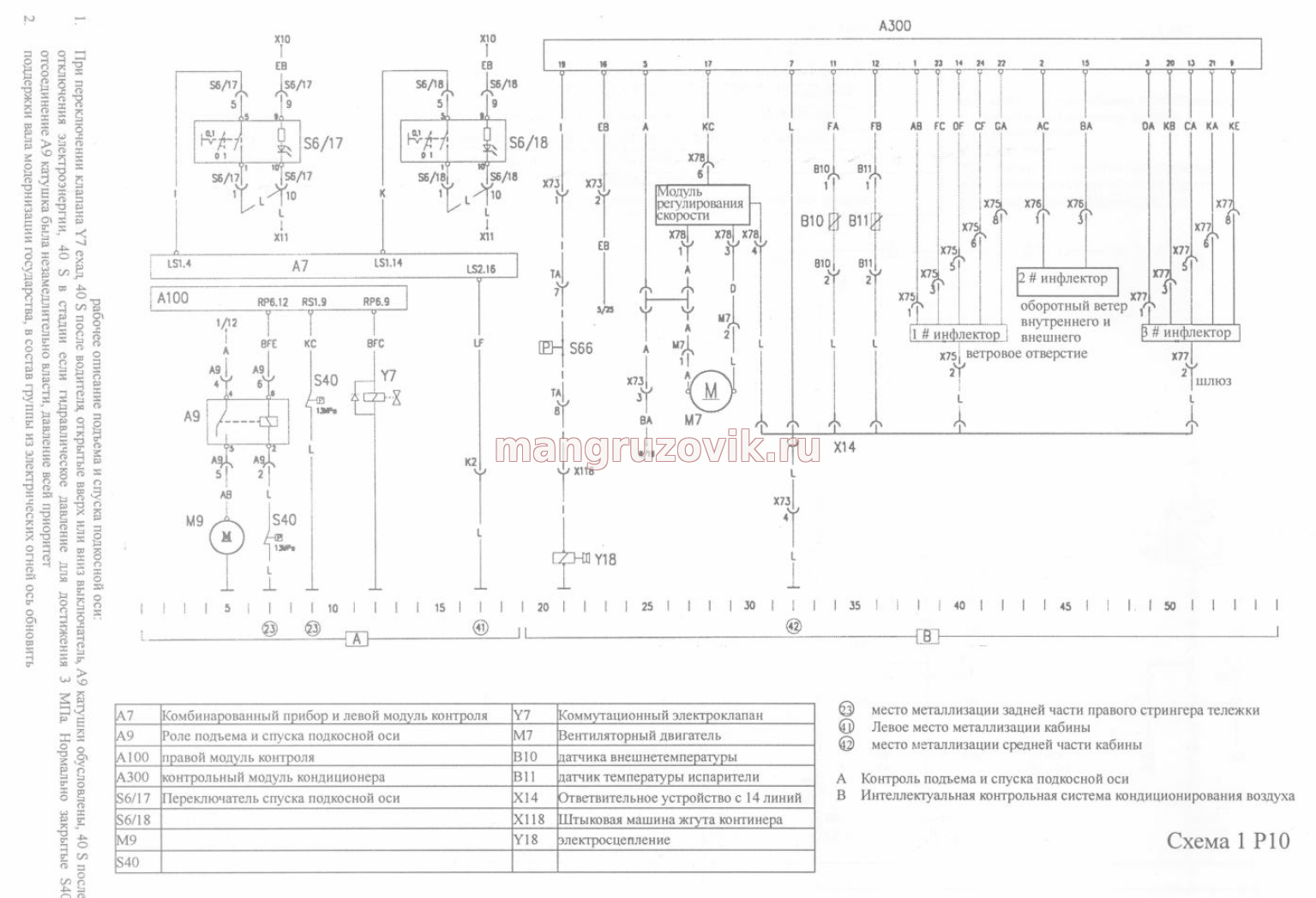

10

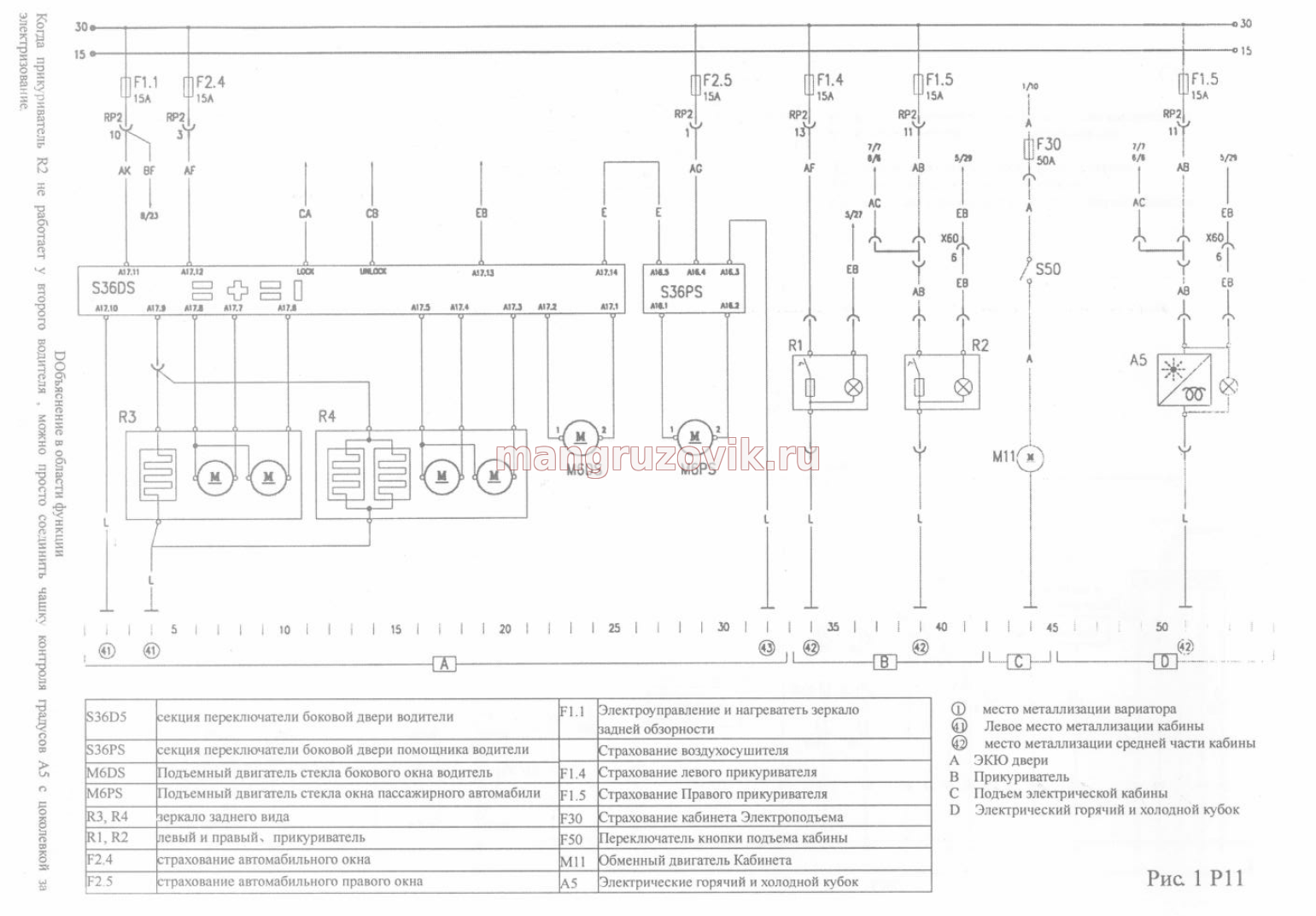

11

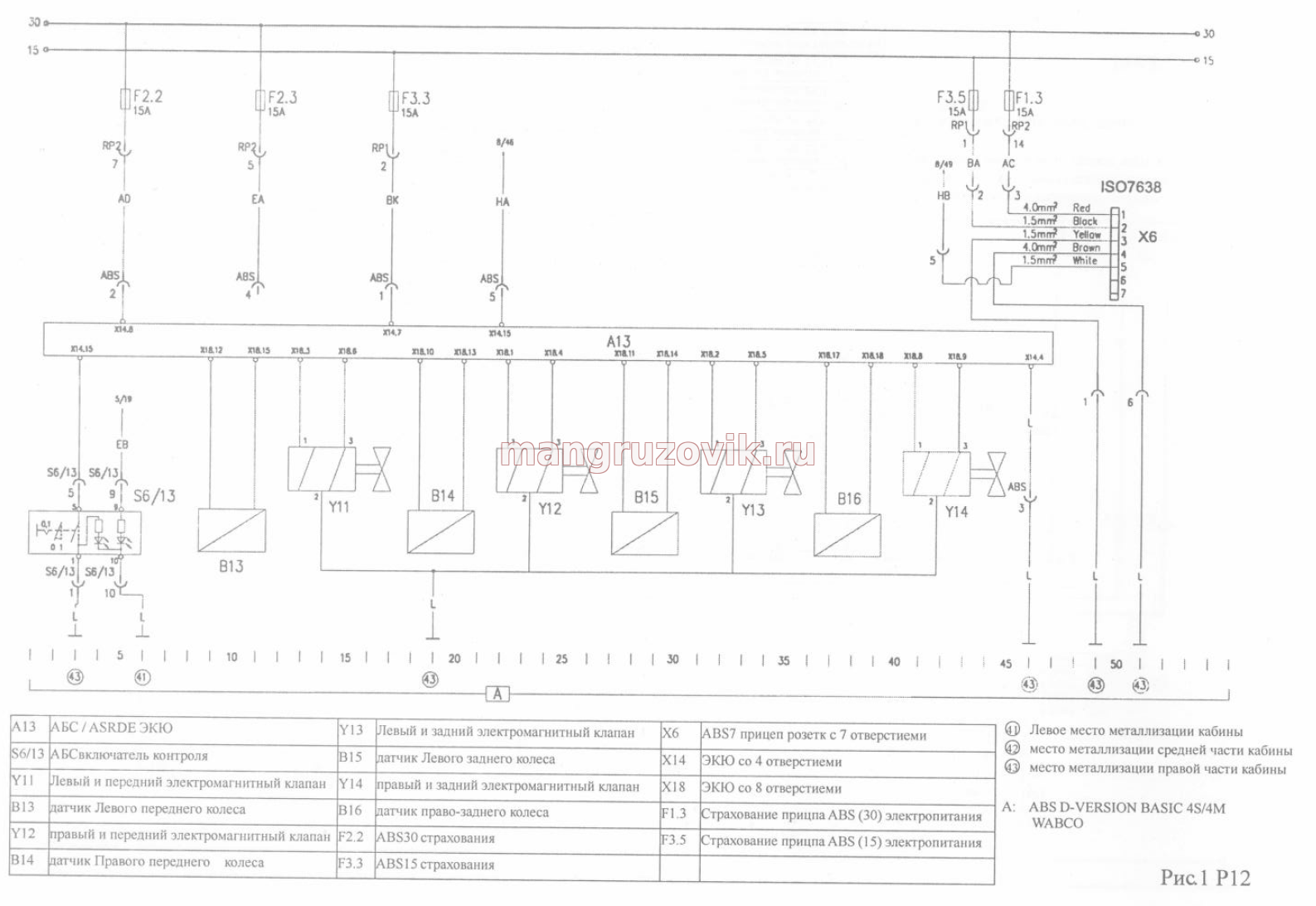

12

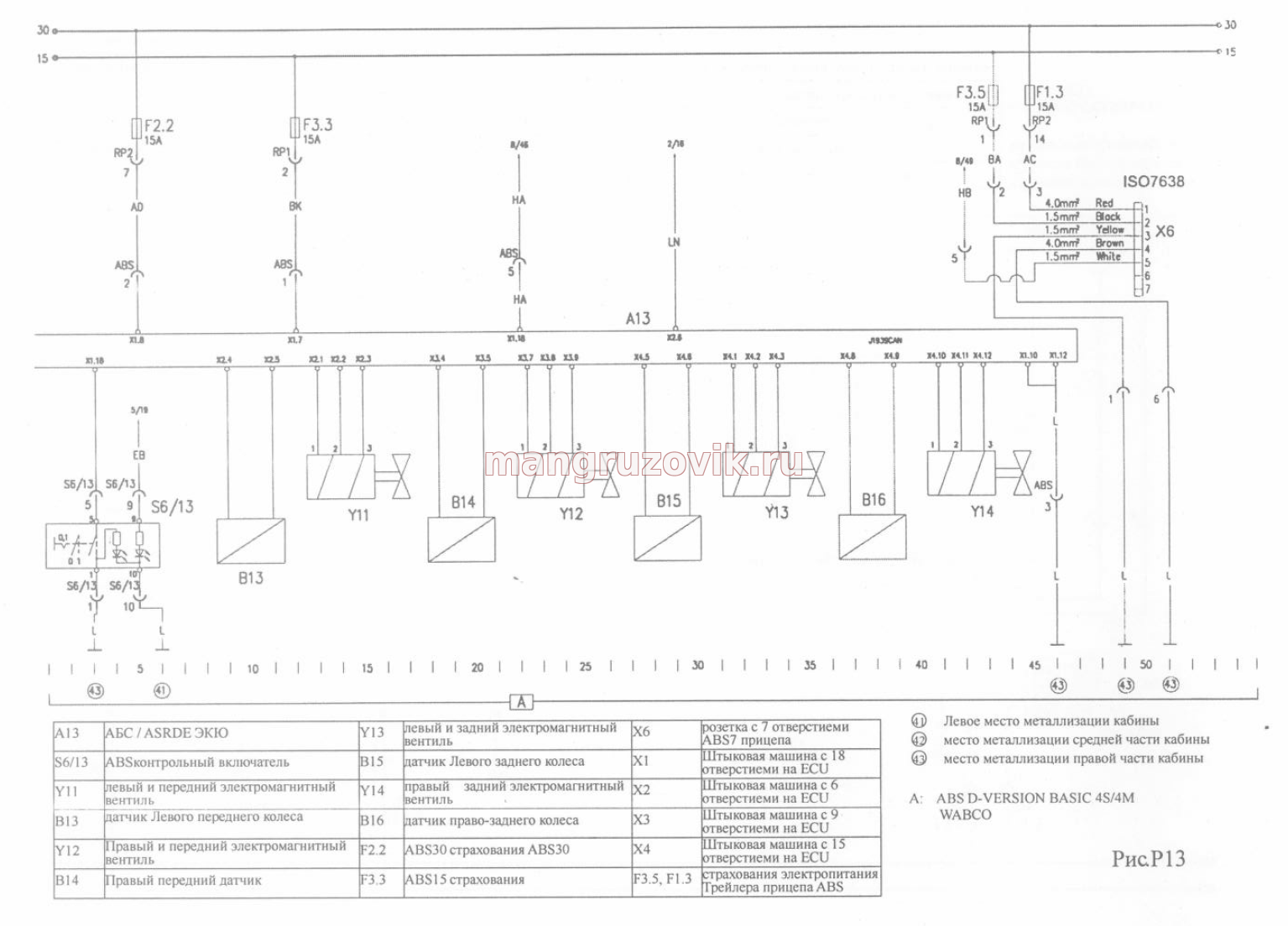

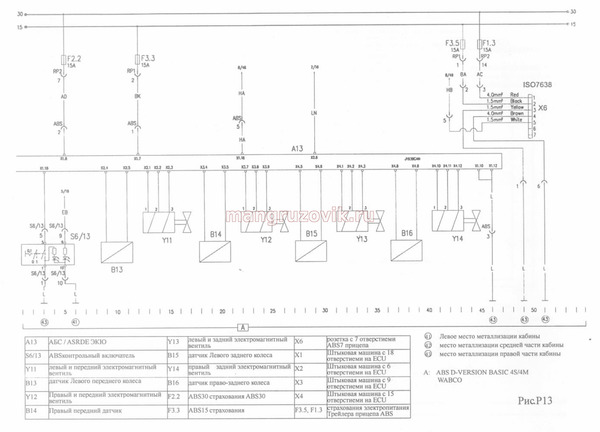

13

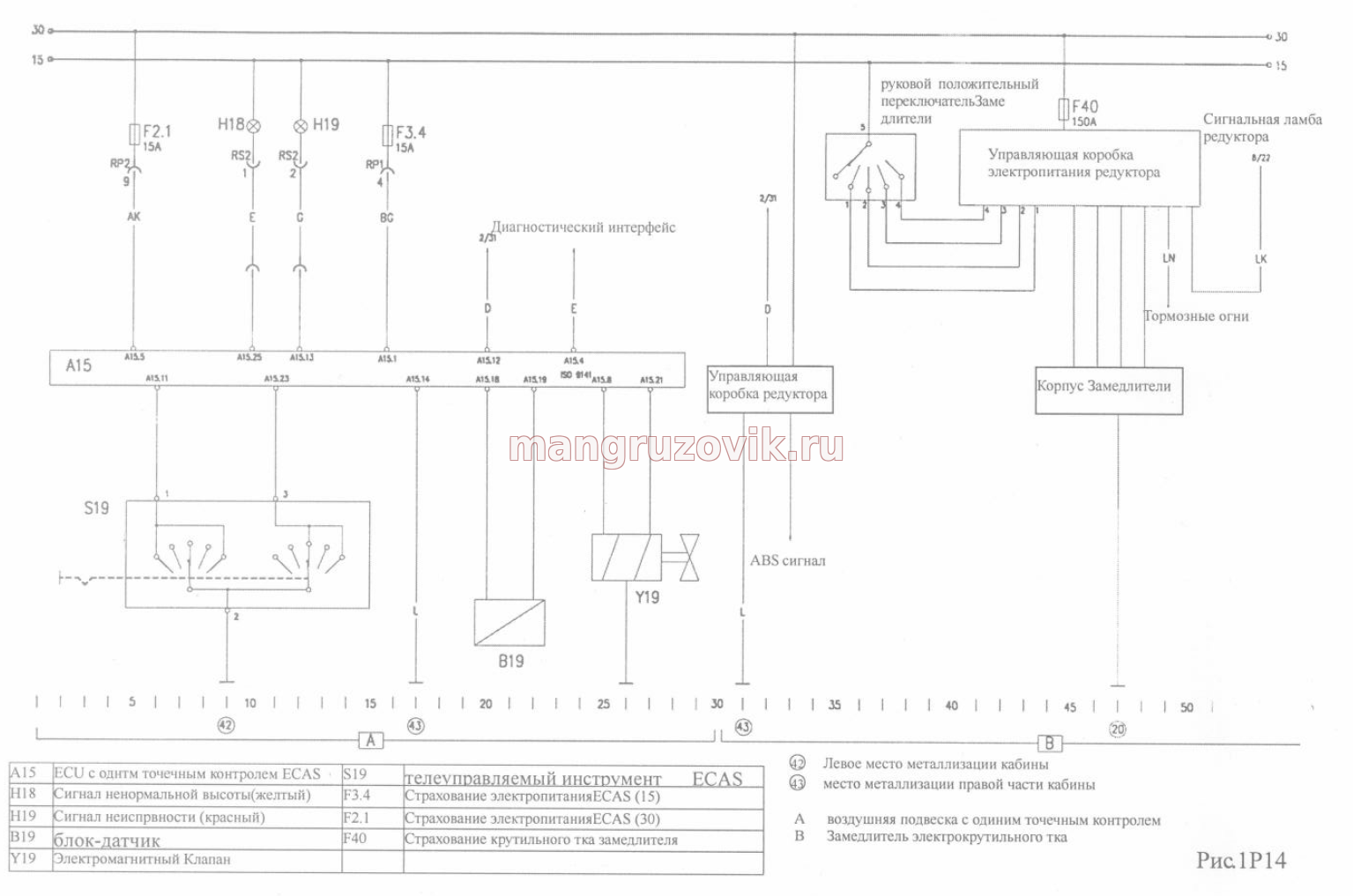

14
