Freightliner Business Class M2 предохранители основные (под капотом) и главные предохранители.
Freightliner Business Class M2 предохранители основные (под капотом) и главные предохранители.

Freightliner (Френдлайнер) LLC предохранители основные (под капотом) и главные предохранители.
Основной блок предохранителей / PDM
Основной блок предохранителей, также известный как распределительная коробка или PDM, находится под капотом около левого переднего крыла прямо перед модулем перегородки.
См. Рисунок 1 Чтобы открыть блок предохранителей, снимите проволочные зажимы, удерживающие крышку на блоке предохранителей.
Наклейка внутри крышки блока предохранителей показывает места предохранителей и описывает схему (цепи), которая каждый предохранитель защищает (см. рис. 2.12). См. Таблицу 2.1 для описания типичного набора предохранителей. Предохранители в
основном блоке предохранителей - это предохранители типа «мини-лезвия». У аккумулятора предохранители питания, расположенные рядом с батареями, завинчиваются большими предохранителями (megafuses).
Поскольку электрическая система мультиплексирована, то в реле нет необходимости. Модуль мультиплексирования выполняет
функции, обычно предоставляемые реле.

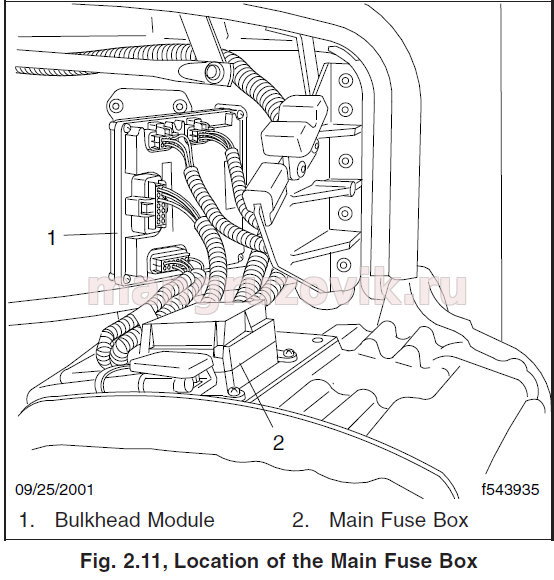

фото Местоположение основного блока предохранителей

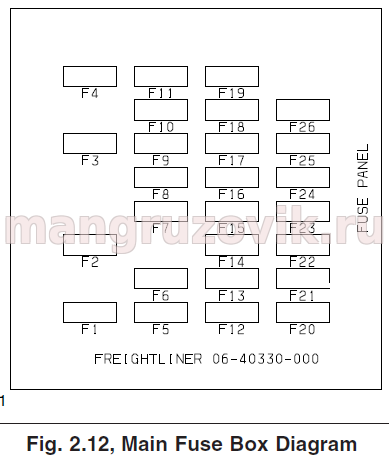

фото Рисунок 2.12, Схема главного предохранителя

фото Рисунок 2.13, Схема блока предохранителей прицепа

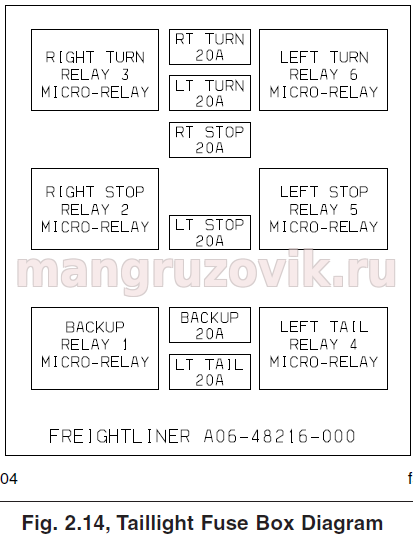

фото 2.14, диаграмма блока предохранителей в дальнем свете

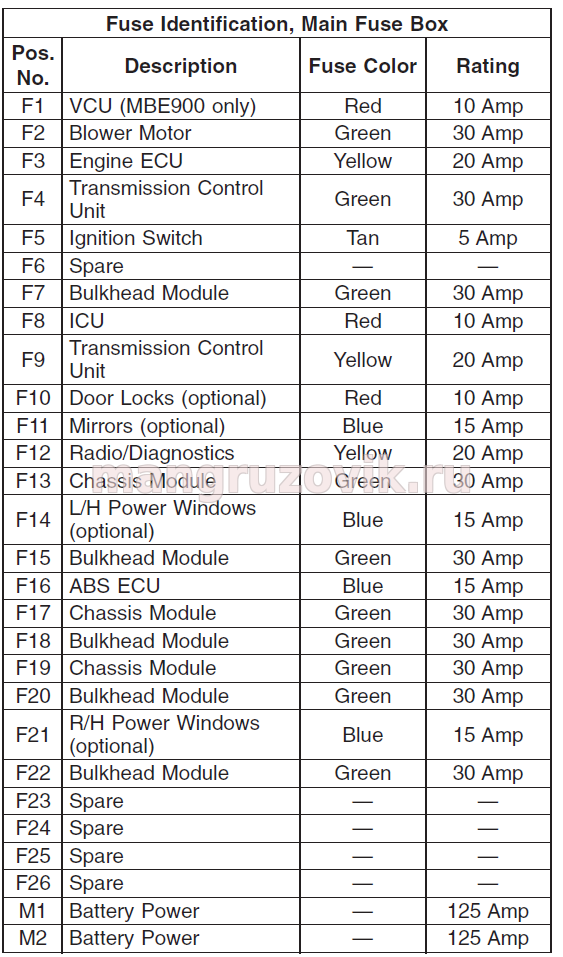

Идентификация предохранителей, главный блок предохранителей
Позиция,описание, цветная плавкого предохранителя
F1 VCU (только для двигателей MBE900) Красный 10 А
F2 Двигатель вентилятора Green 30 Amp
F3 ECU (мозги двигателя) Желтый 20 А
F4 Управление передачей Зеленый 30 А
F5 Переключатель зажигания Tan 5 Amp
F6 Запасной - -
F7 Модуль Bulkhead Green 30 Amp
F8 ICU Red 10 Amp
F9 Управление передачей Желтый 20 А
F10 Дверные замки (опция) Красный 10 Amp
F11 Зеркала (опционально) Синий 15 А
F12 Радио / Диагностика Желтый 20 А
F13 Модуль шасси Green 30 Amp
F14 L / H Электрические стеклоподъемники (дополнительно) Синий 15 А
F15 Модуль Bulkhead Green 30 Amp
F16 ABS ECU Blue 15 Amp
F17 Модуль шасси Green 30 Amp
F18 Модуль Bulkhead Green 30 Amp
F19 Модуль шасси Green 30 Amp
F20 Модуль Bulkhead Green 30 Amp
F21 R / H Электрические стеклоподъемники (дополнительно) Синий 15 А
F22 Модуль Bulkhead Green 30 Amp
F23 Запасной - -
F24 Запасной - -
F25 Запасной - -
F26 Запасной - -
M1 Мощность батареи  - 125 ампер
M2 Мощность батареи  - 125 ампер
M3 Мощность аккумулятора  - 150 А

Коробки предохранителей для прицепа и дальнего света.

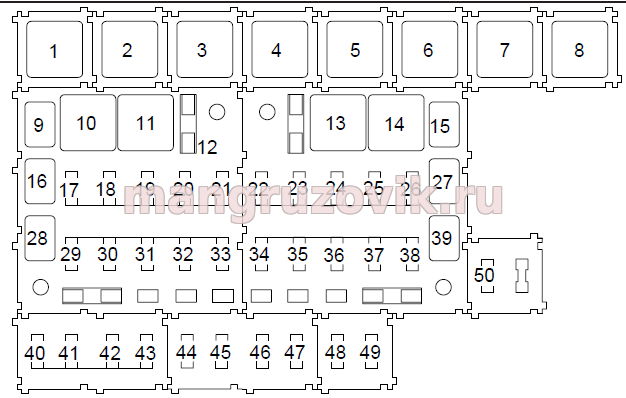

Блок предохранителей для прицепа и блок предохранителей с заслонкой на транспортных средствах оснащенные таким образом, устанавливаются на кронштейне с модуль шасси на левой раме кабины или на поперечине в конце рама рельс. Они могут называться шасси блок предохранителей или шасси PDM. См. Рисунок 2.13 для трейлера информация о предохранителях и реле, а также рисунок 2.14 для задних фонарей плавких предохранителей и реле.
Эти блоки предохранителей содержат мини-предохранители лезвийного типа, 12-мини-реле и 12-вольтовые микрореле.
