Freightliner LLC.1998-2006 Описание предохранителей и реле.
Предохранитель/реле/автоматический выключатель

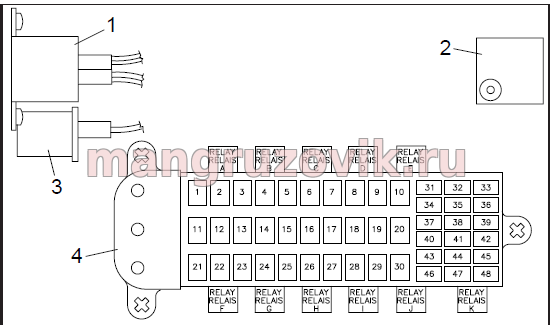

ПРИМЕЧАНИЕ. Панель предохранителей/реле/автоматического выключателя (Рис 1) находится под перчаточным ящиком. В зависимости
от варианта транспортного средства, местоположения выключателя могут отличаться от показанных.
Freightliner (Фредлайнер) LLC. Описание предохранителей и реле на русском языке. Ниже на странице, вы можете ознакомится с описанием этих предохранителей и реле на языке оригинала (английском).

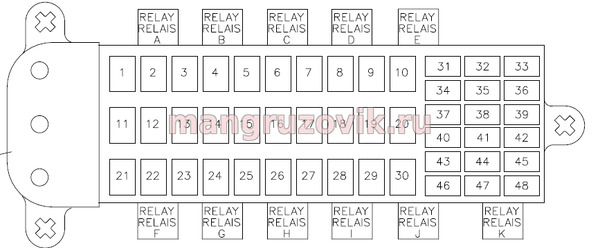

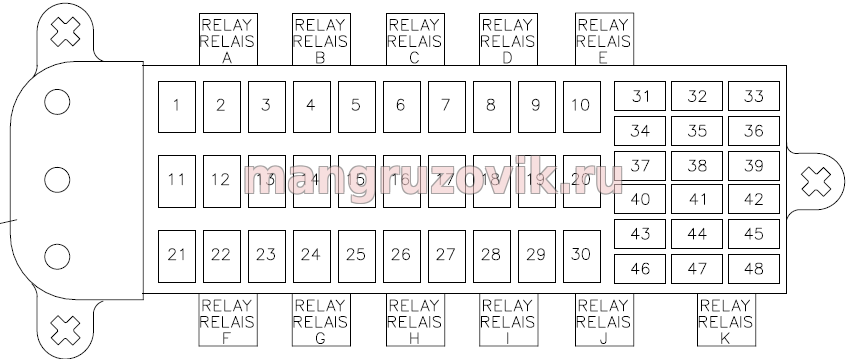

(Рис 1)
 1 дневная подсветка 10A 2 Внутренние лампы 10A 3 Сигнал поворота 25A 4 Использование потребителя (батарея, минуя зажигания) - - 5 Прикуриватель 10А 6 Звуковой сигнал 10A 7 Прицеп: Лампы габаритного освещения 20A 8 Не используется - - 9 Фары 15A CB * 10 Не используется - - 11 Предупреждающие лампы 10A 12 Стоп-сигнал 25A 13 Резервные лампы 10A 14 Насос омывателя 10A 15 Отключение топлива 15A 16 Двухскоростная ось 25A 17 Колесо/колесо и Diff Lock 10A 18 Выхлопной тормоз 10A 19 Использование клиента (запуск/запуск) - - 20 Air Dryer 10A 21 Стеклоочистители 8.25A CB * 22 Двигатель вентилятора 10A 23 Радио 15А 24 Не используется - - 25 I/P Осветительные лампы 5A 26 Трейлер: розетка на лампы 10A 27 Парковочные и S/M Лампы 10A 28 габариты крыши багажника 10A 29 Не используется - - 30 Не используется - - А Реле отключения топлива B Реле внешнего освещения Описание реле. C Предупреждение о низком уровне шума при торможении D Реле защиты от защелки кабины E Реле таймера стеклоочистителя F Не используется - - G Габаритные лампы H Диммер фар - Радио реле I Двухскоростное реле J Trans Temp Warning K Не используется - - L Не используется - - Терминалы использования клиентов 31 Аксессуар/Run Non-Fused - - 32 трейлер-парк и маркер 33 Аксессуар/Запуск Fused - - 34-39 Не используется - - 40 Аксессуар/Маркерные лампы - - 41-45 Не используется - - 46 Прицепы - - 47 Аксессуар/Run Non-Fused - - 48 Батарея - - ФОТО ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ  1. Сигнальная лампа (расположена в верхнем левом углу панели предохранителей) 2. Предупреждающий звуковой сигнал (расположенный на правой стороне панели предохранителей) 3. Предупреждающий зуммер (расположен в левом нижнем углу панели предохранителей) 4. Панель предохранителей/реле/выключателя То же самое описание предохранителей и реле, но английском (языке оригинала) ПРЕДОХРАНИТЕЛИ 1 Daytime Running Lights 10A 2 Interior Lamps 10A 3 Turn Signal 25A 4 Customer Use (Battery) — — 5 Cigar Lighter 10A 6 Horn 10A 7 Trailer: Clearance Marker Lamps 20A 8 Not Used — — 9 Headlamps 15A CB* 10 Not Used — — 11 Warning Lamps 10A 12 Stop Lamps 25A 13 Backup Lamps 10A 14 Washer Pump 10A 15 Fuel Shutoff 15A 16 Two-Speed Axle 25A 17 Wheel/Wheel and Diff Lock 10A 18 Exhaust Brake 10A 19 Customer Use (Start/Run) — — 20 Air Dryer 10A 21 Windshield Wipers 8.25A CB* 22 Blower Motor 10A 23 Radio 15A 24 Not Used — — 25 I/P Illumination Lamps 5A 26 Trailer: Tail/License Lamps 10A 27 Park and S/M Lamps 10A 28 Cab Roof Marker 10A 29 Not Used — — 30 Not Used — — A Fuel Shutoff Relay B Exterior Lighting Relay РЕЛЕ C Brake Low Air Warning Prove-out Relay D Cab Latch Warning Prove-out Relay E Windshield Wiper Timer Relay F Not Used — — G Marker Lamps Relay H Headlamp Dimmer — Radio Relay I Two-Speed Axle Relay J Trans Temp Warning Proveout K Not Used — — L Not Used — — Customer Use Terminals 31 Accessory/Run Non-Fused — — 32 Trailer Park and Marker 33 Accessory/Run Fused — — 34-39 Not Used — — 40 Accessory/Marker Lamps — — 41-45 Not Used — — 46 Trailer Lamps — — 47 Accessory/Run Non-Fused — — 48 Battery — — * Special Cycling Circuit Breakers—Replace with authorized service part or equivalent.  Остальной материал по ремонту Freightliner.
|
