Freightliner Columbia Контрольно-измерительные приборы. Описание.
Контрольно-измерительные приборы. Блок управления прибором (ICU) обеспечивает водитель с информацией о двигателе и транспортном средстве. Он состоит из стандартных и факультативных датчиков, звуковых и визуальных предупреждениях, центр сообщений водителя и световой дисплей, содержащий предупреждающие и контрольные лампы. Предупреждающие и контрольные лампы загораются красным цветом (опасность), янтарным светом (осторожно), зеленым светом (информационным), или синим (активируются фары дальнего света). Автомобили Columbia оснащены либо ICU3 (Рис.1), ICU4 (рис.2) или ICU4M (рис. 3). Следующие заголовки в этой главе предоставляют дополнительные информация и инструкции по эксплуатации для ОИТ компоненты: • «Предупреждение и индикаторы» • «Центр сообщений водителя» • «Инструменты»
Последовательность зажигания Когда зажигание включено, ICU выполняет самоконтроль. Наблюдение последовательности зажигания является хороший способ обеспечить надлежащее функционирование ОИТ.
ВАЖНО: Не проворачивайте двигатель до тех пор, пока не загорится сообщение- Завершение калибровки ICU завершено.
ПРИМЕЧАНИЕ. Манометры воздуха не заполняют их циферблаты после включения зажигания. Когда зажигание включено, выполняются следующие действия: должен произойти: • электронные датчики полностью заполняют циферблаты • загораются некоторые предупреждающие и индикаторные лампы, затем гаснут.

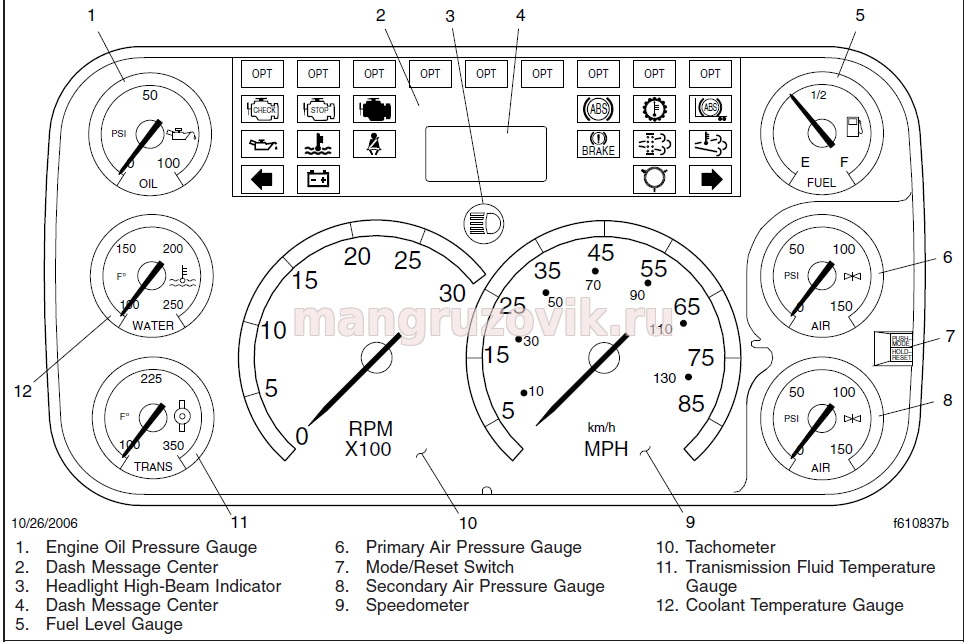

Рис 1 приборная панель 1 вариант ICU3 Freightliner Columbia
1. Манометр моторного масла 2. Информационное поле 3. Индикатор высокого луча фар 4. Индикатор сообщений 5. Индикатор уровня топлива 6. Первичный датчик давления воздуха 7. Переключатель режима / сброса 8. Датчик среднего давления 9. Спидометр 10. Тахометр 11. Температура трансмиссии 12. Датчик температуры охлаждающей жидкости

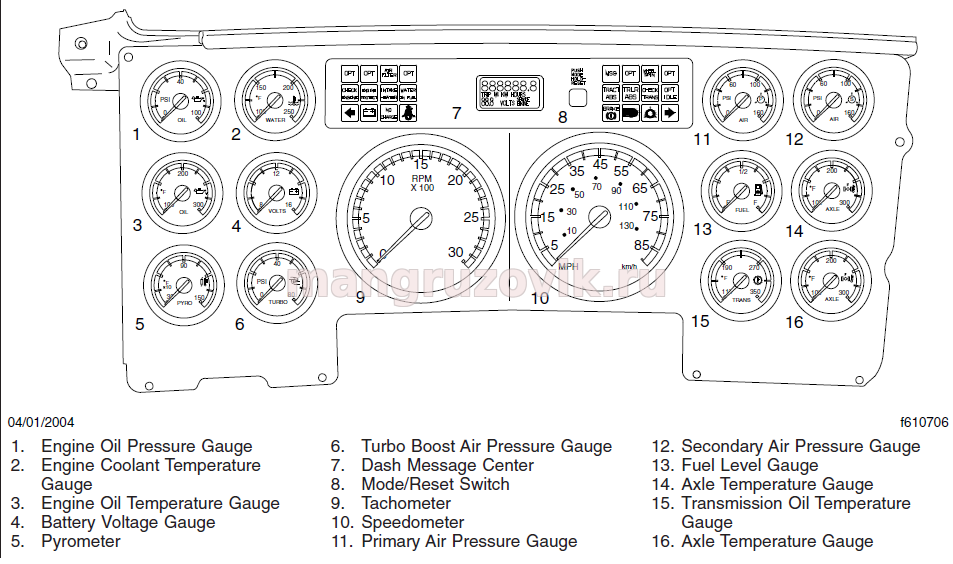

Рис 2 приборная панель 2 вариант ICU4 Freightliner Columbia
1. Давление моторного масла 2. Температура охлаждающей жидкости двигателя измерительный прибор 3. Датчик температуры моторного масла 4. Датчик напряжения аккумуляторной батареи 5. Пирометр 6. Турбо Boost Air Pressure Mauge- давление турбонаддува 7. Информационное поле 8. Переключатель режима / сброса 9. Тахометр 10. Спидометр 11. Первичный датчик давления воздуха 12. Датчик среднего давления 13. Индикатор уровня топлива 14. Датчик температуры приводной оси 15. Температура трансмиссионного масла измерительный прибор 16. Датчик температуры приводной оси

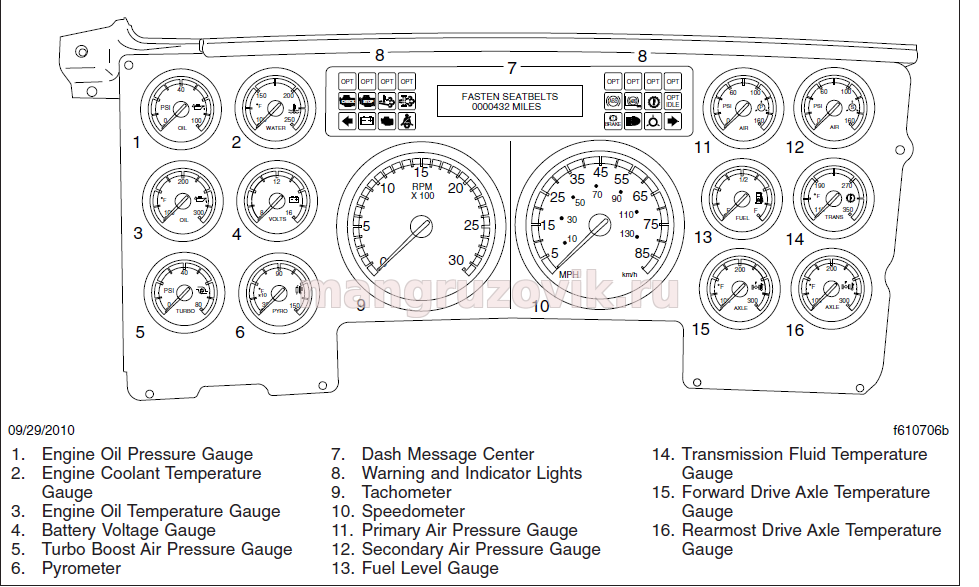

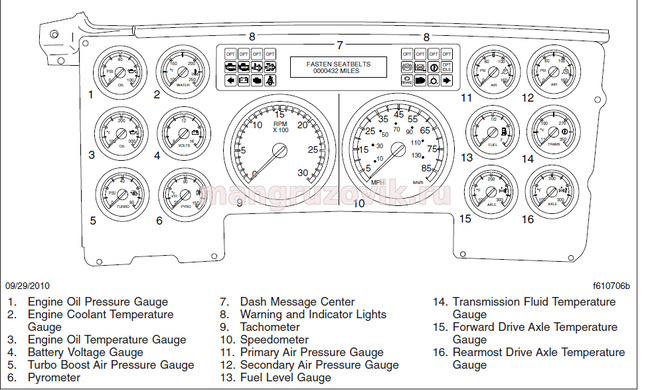

Рис 3 приборная панель 3 вариант ICU4M Freightliner Columbia
1. Манометр давления моторного масла 2. Температура охлаждающей жидкости двигателя измерительный прибор 3. Датчик температуры моторного масла 4. Датчик напряжения аккумуляторной батареи 5. Турбо Boost Air Pressure Mauge-давление турбонаддува 6. Пирометр 7. Информационное поле 8. Предупреждающие и индикаторные огни 9. Тахометр 10. Спидометр 11. Первичный датчик давления воздуха 12. Датчик среднего давления 13. Индикатор уровня топлива 14. Температура трансмиссионной жидкости измерительный прибор 15. Температура передней оси привода- измерительный прибор 16. Задняя температура приводной оси- измерительный прибор

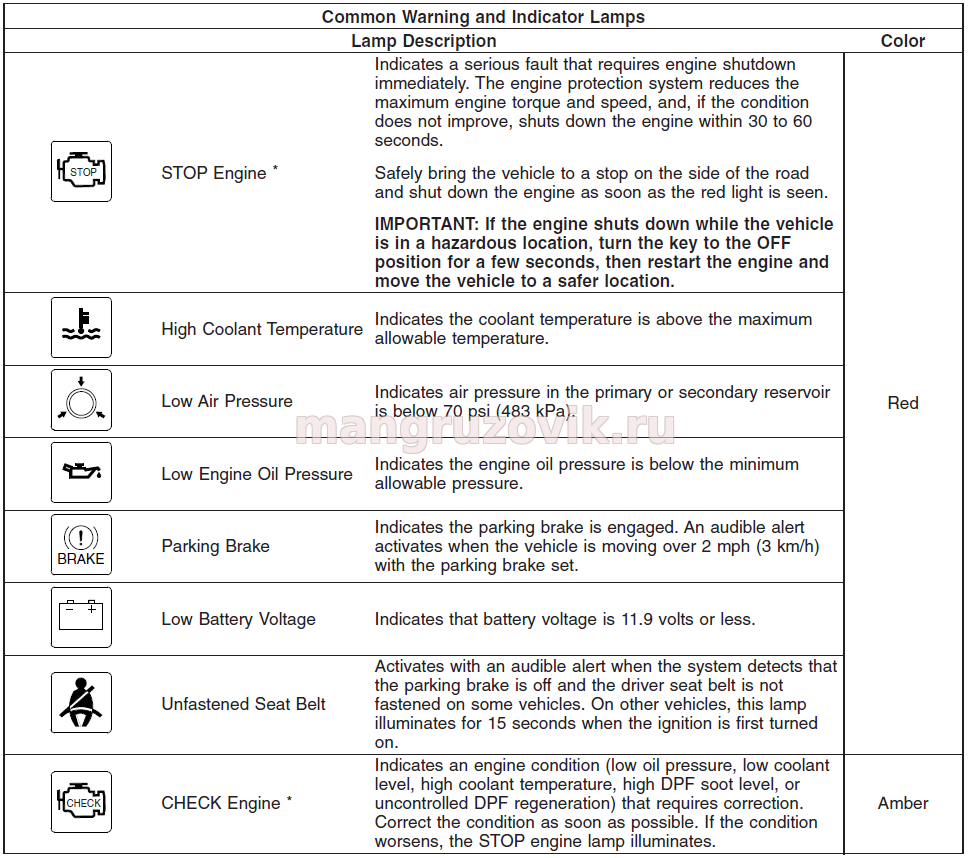

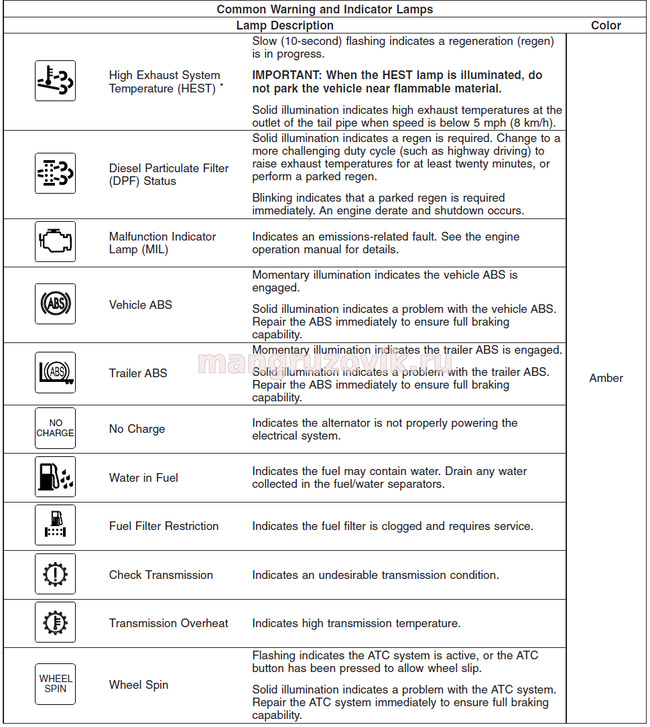

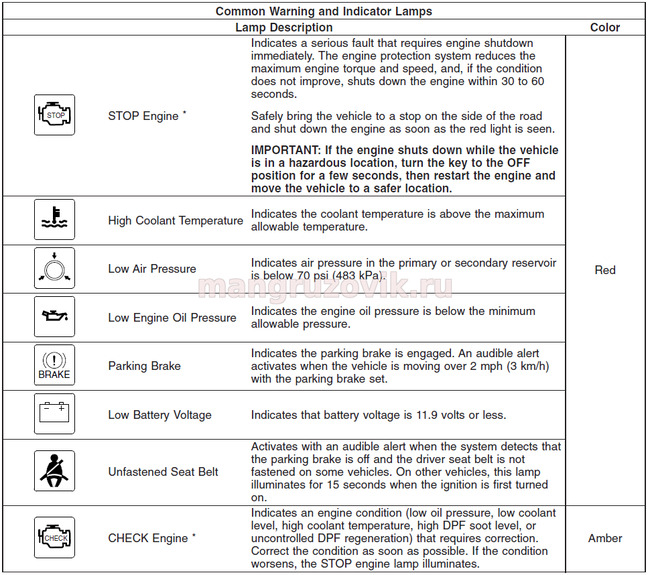

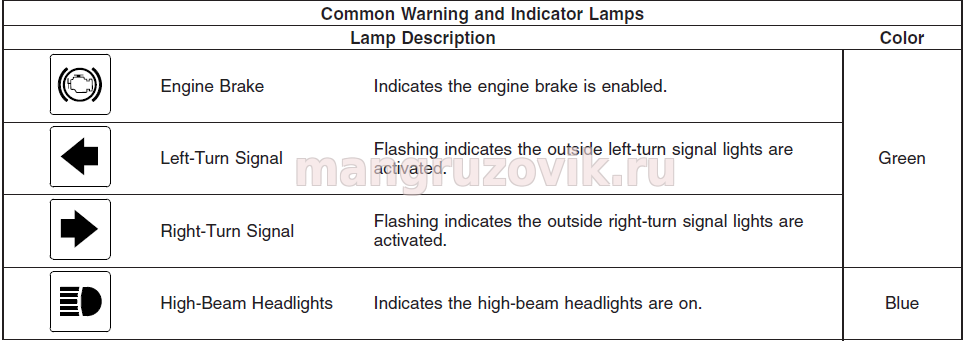

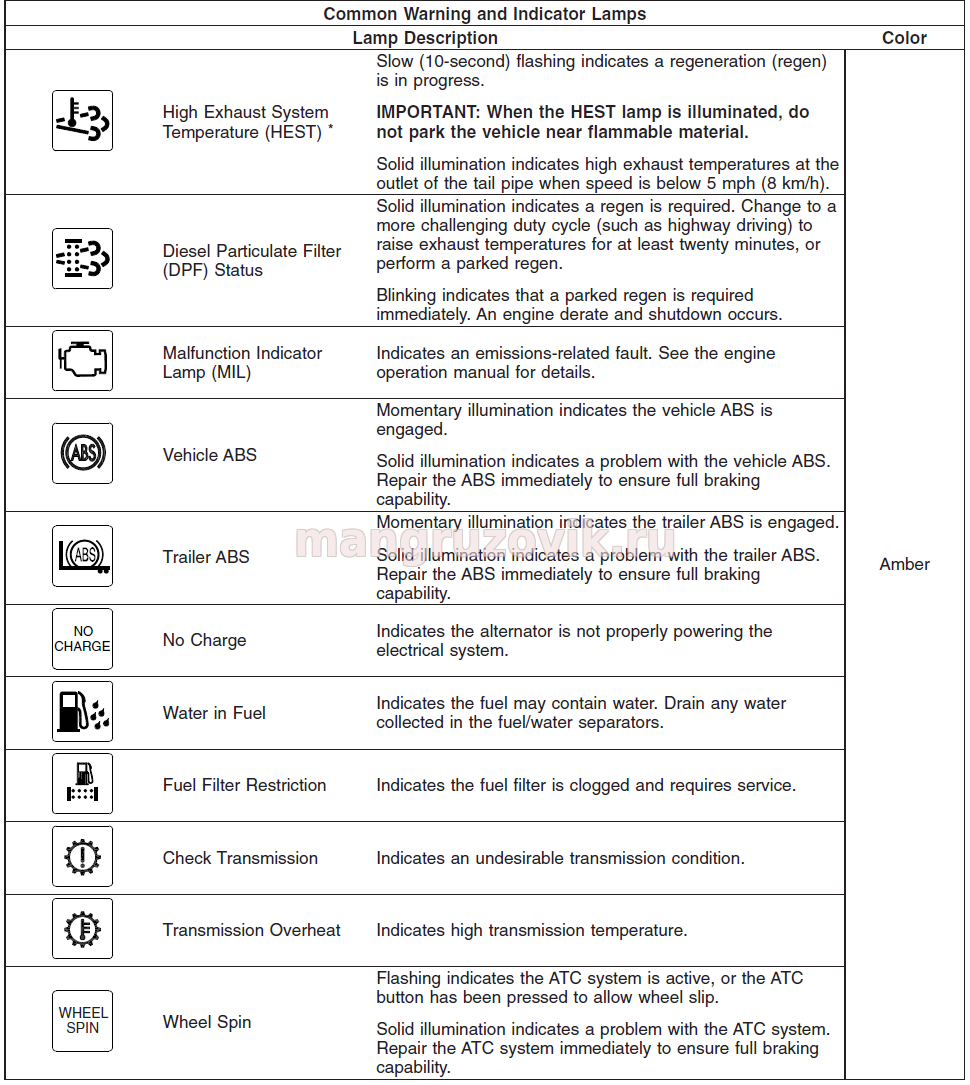

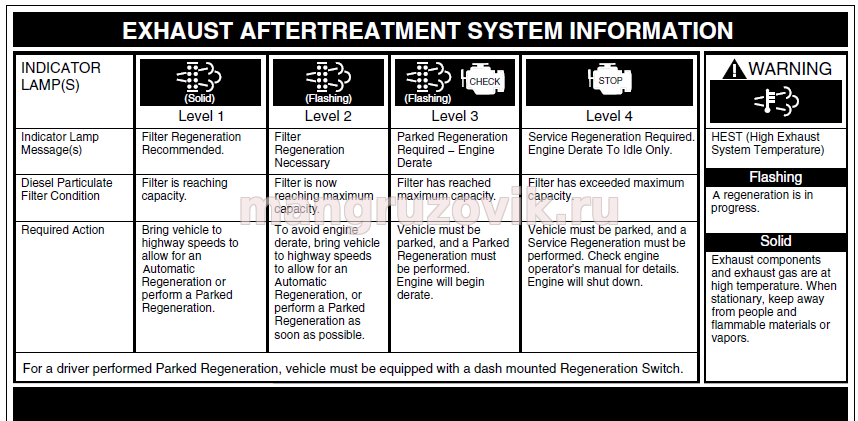

Обозначения предупреждающих и индикаторных лампочек на приборной панели автомобиля Freightliner Columbia
Предупреждающее сообщение о неполадке.
|
