FREIGHTLINER CENTURY CLASS. Электрическая схема.
Электросхема состоит из 42 листов расположенных ниже.
Цвета проводов подписаны на схемах-
Broun-коричневый
Black-(BLK) черный
Gray-серый
Green-зеленый
Red-красный
Yellow-желтый
White-(WHT) белый

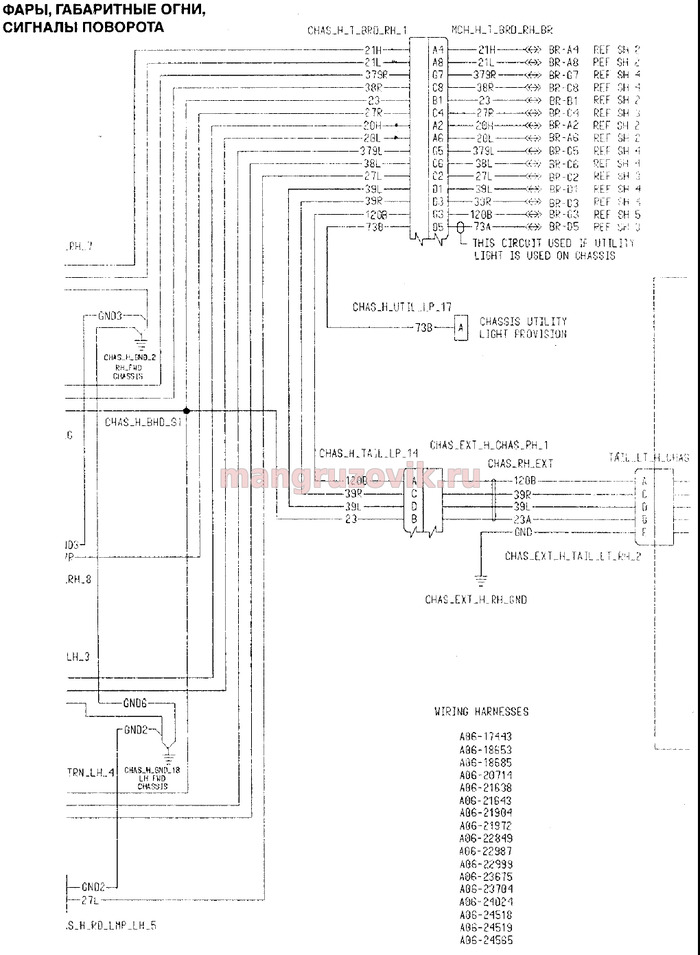

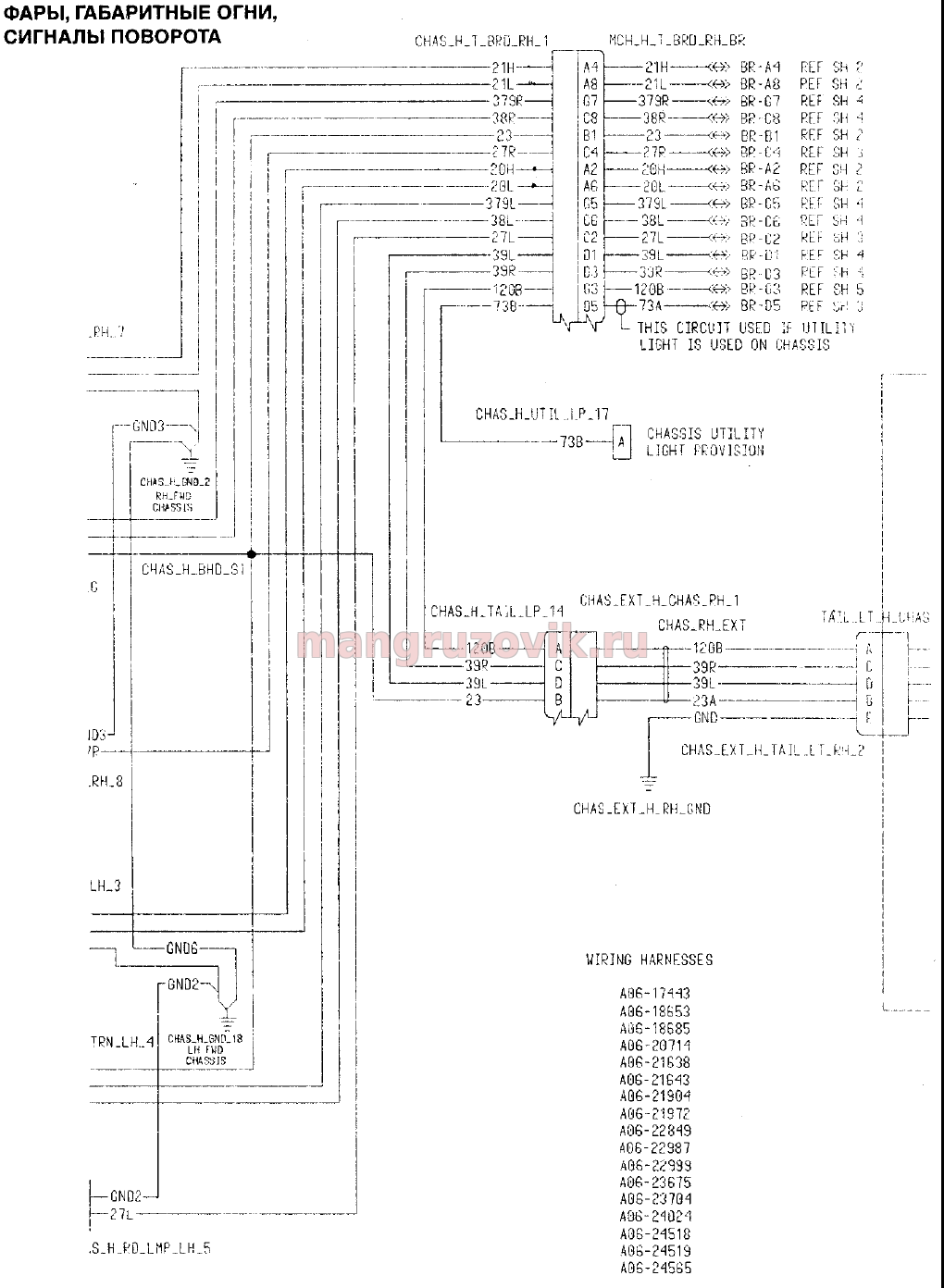

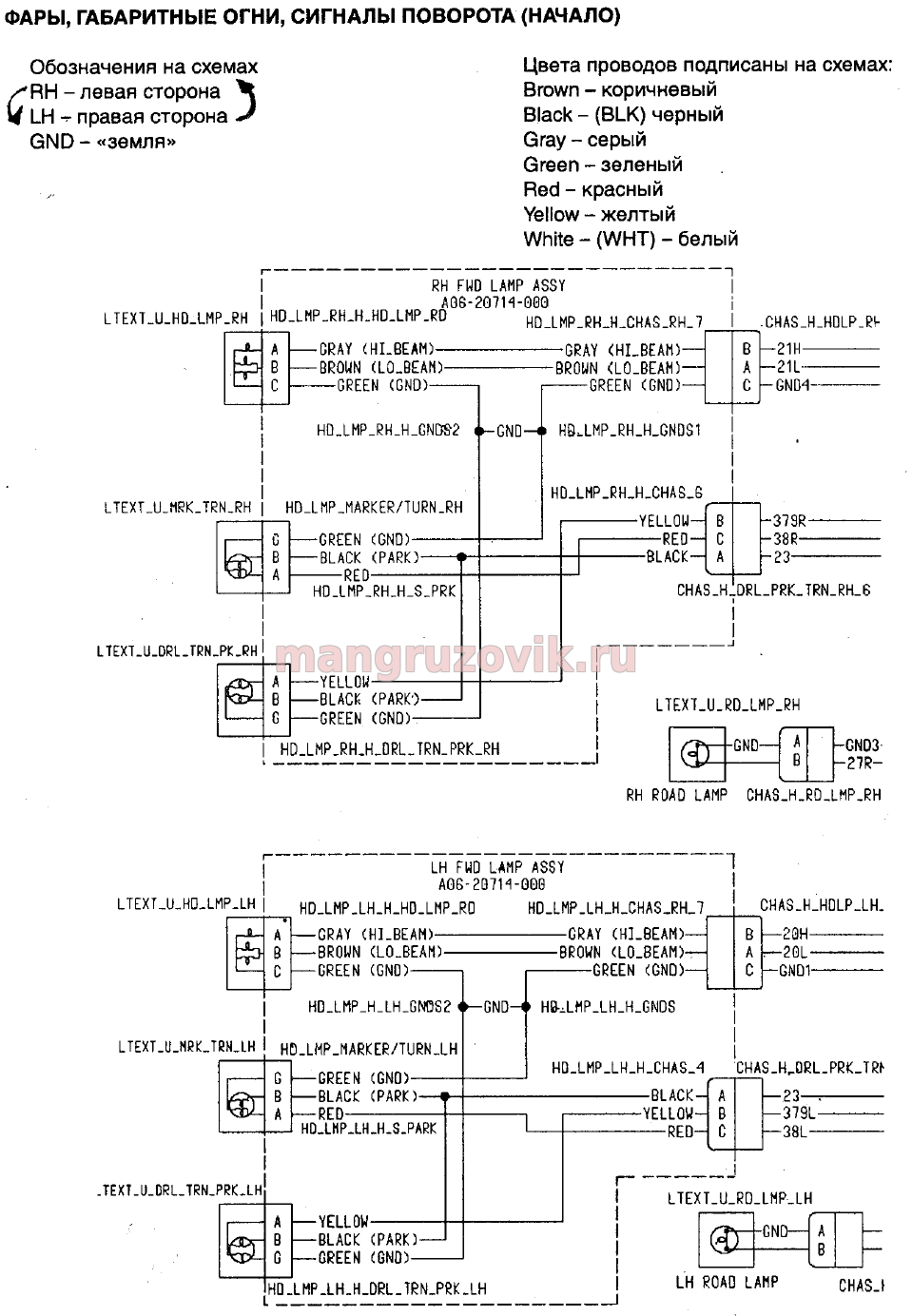

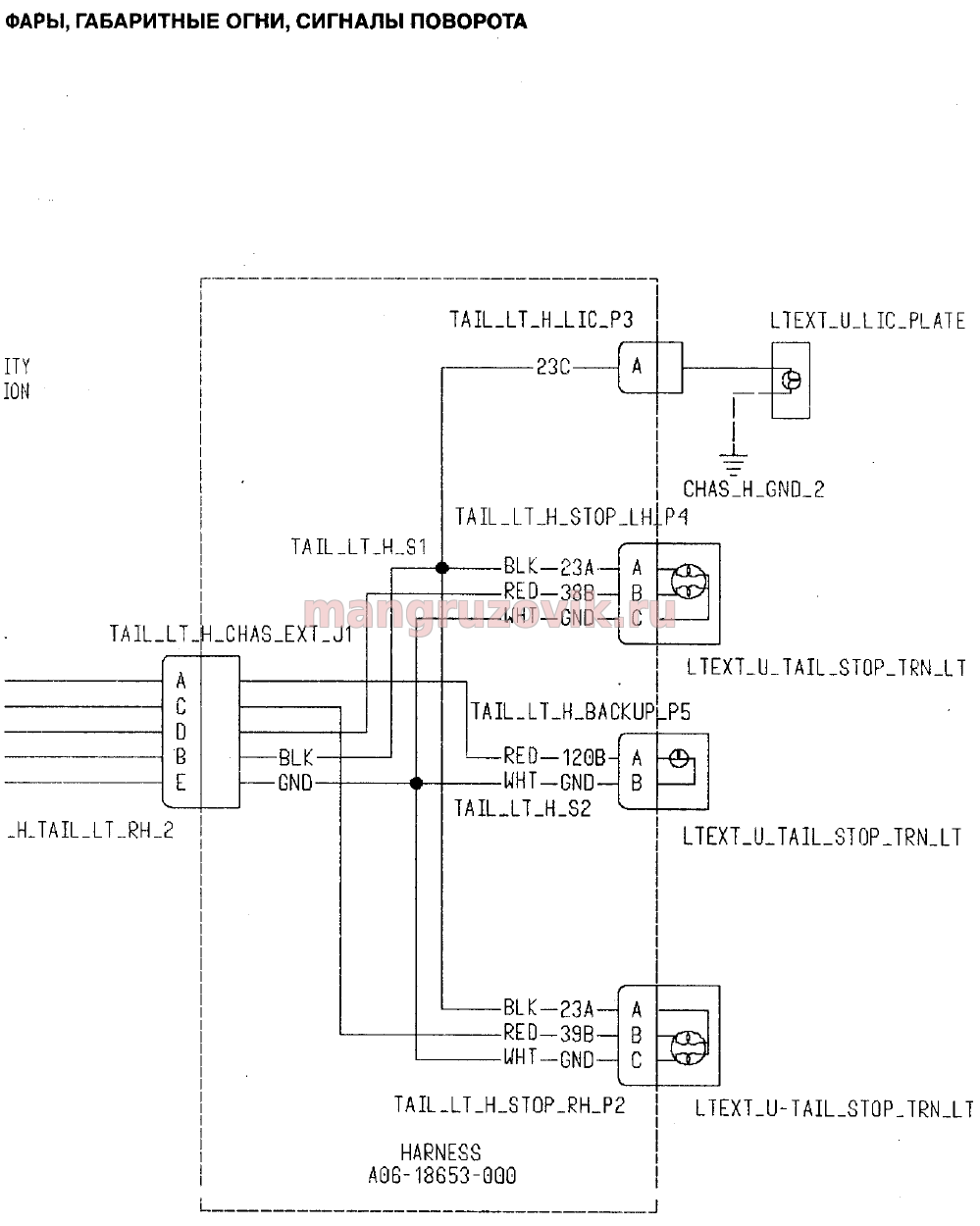

Электрическая схема питания коммутации фар (дальнего света и ближнего света), габаритных огней, сигналов поворота, аварийной сигнализации,
Схема 1.1
Схема 1.2
Схема 1.3

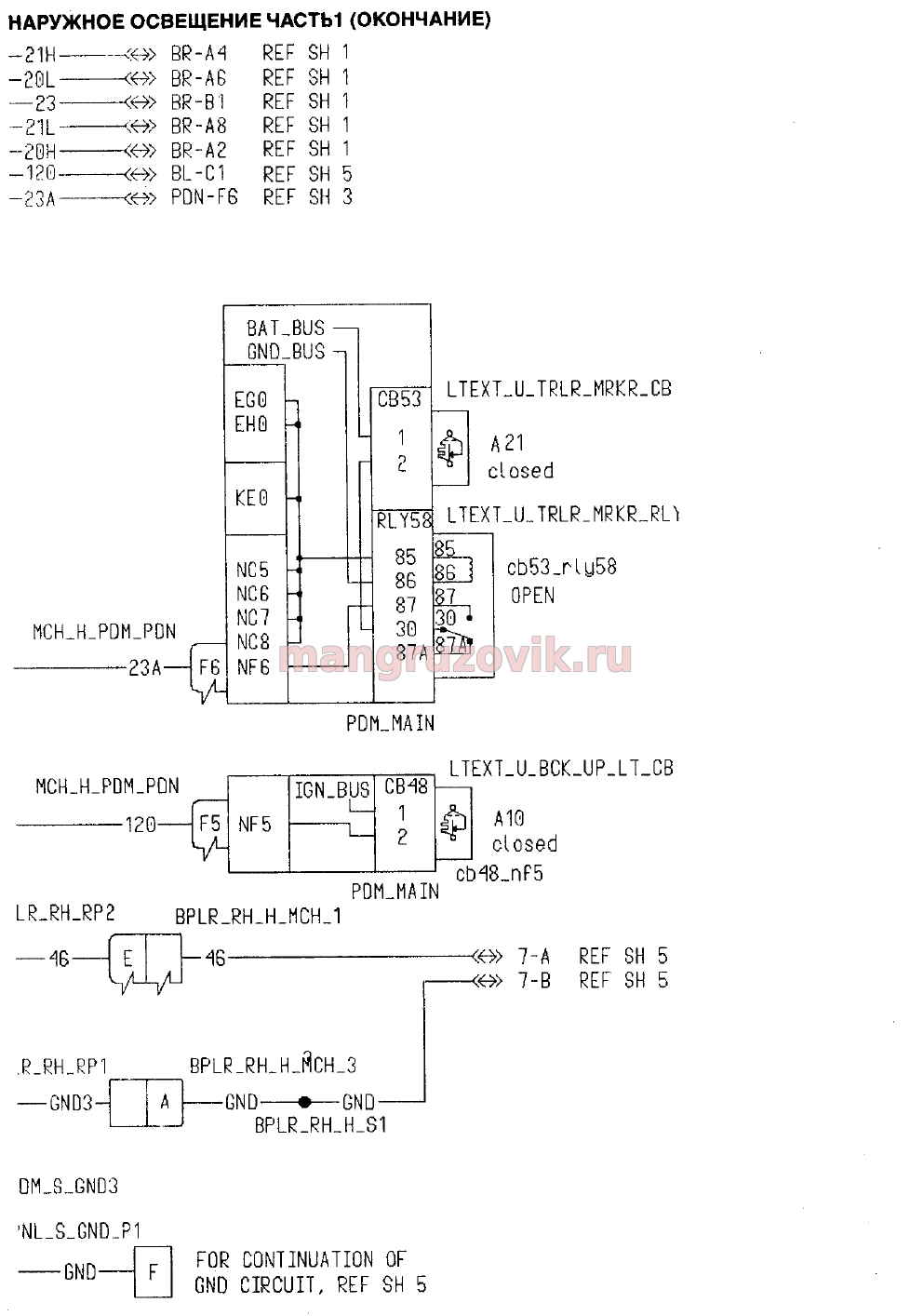

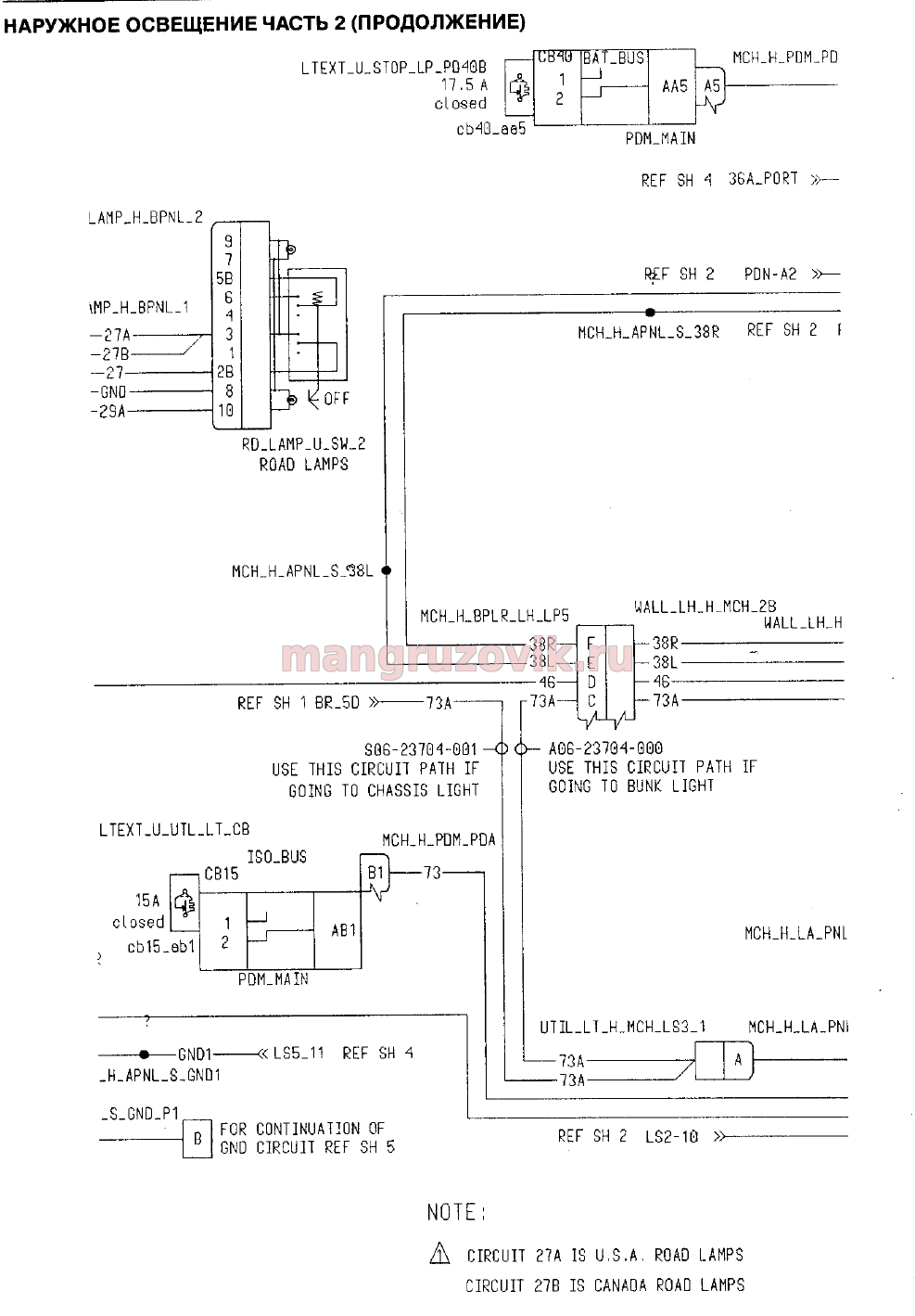

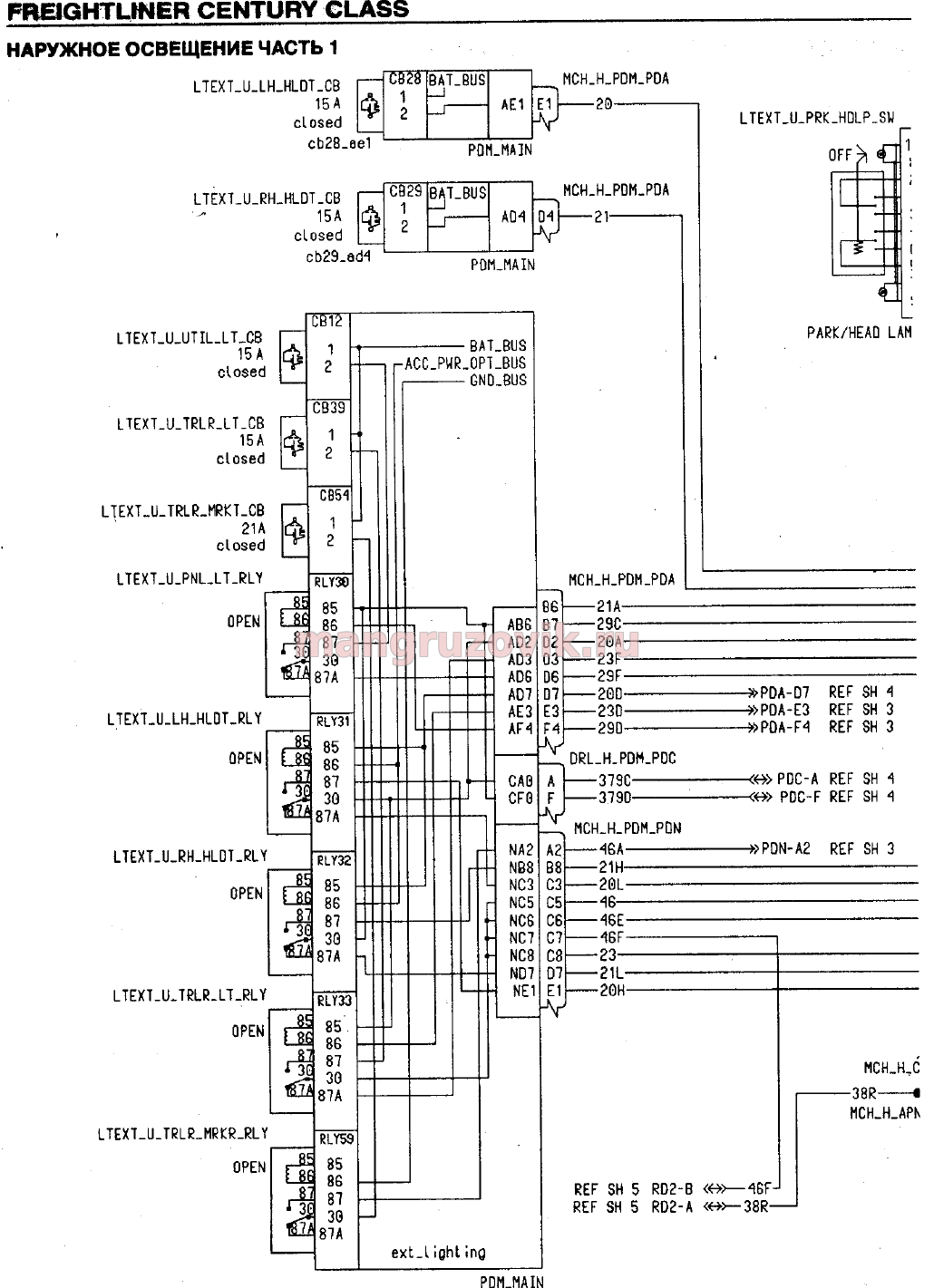

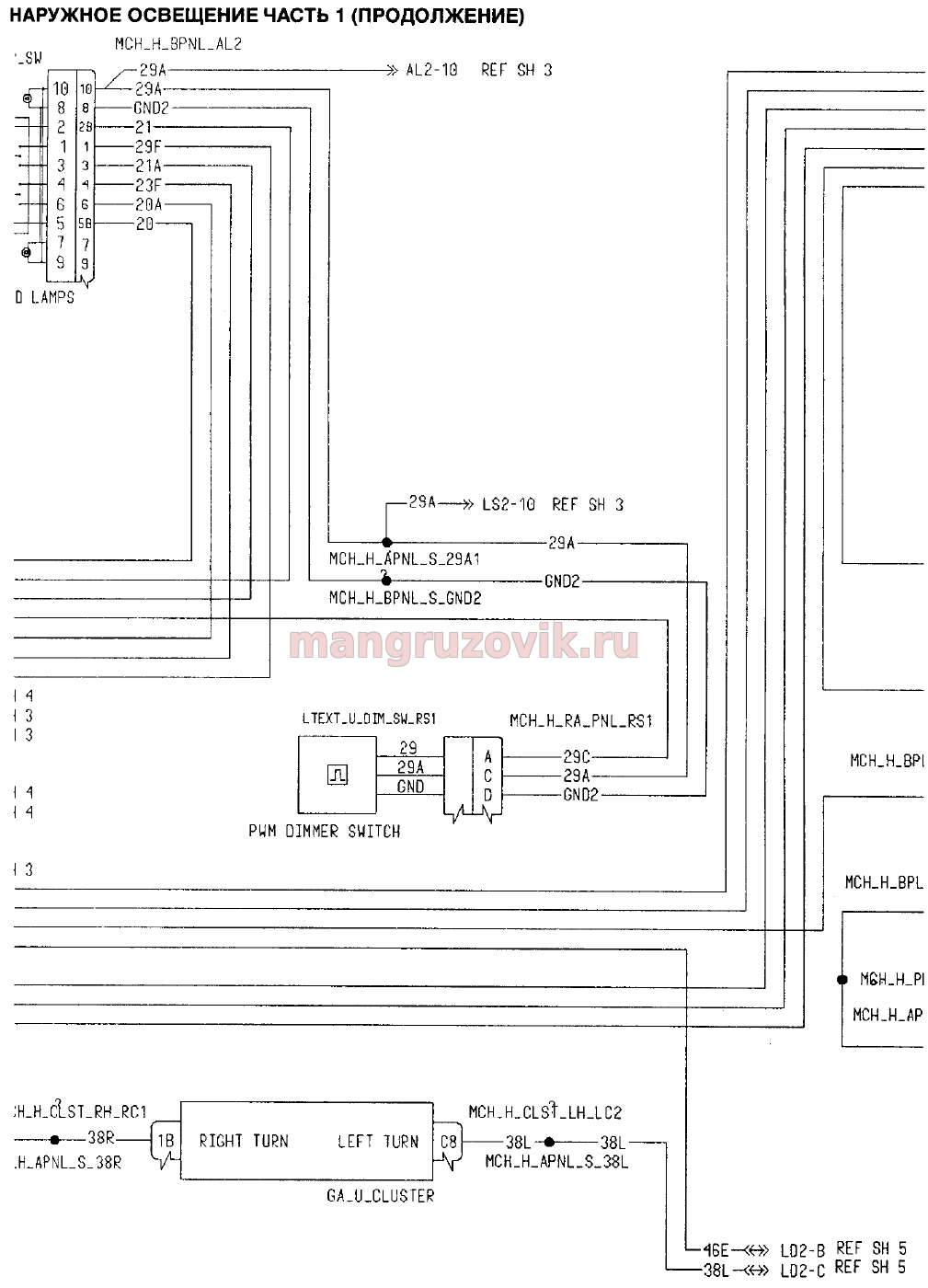

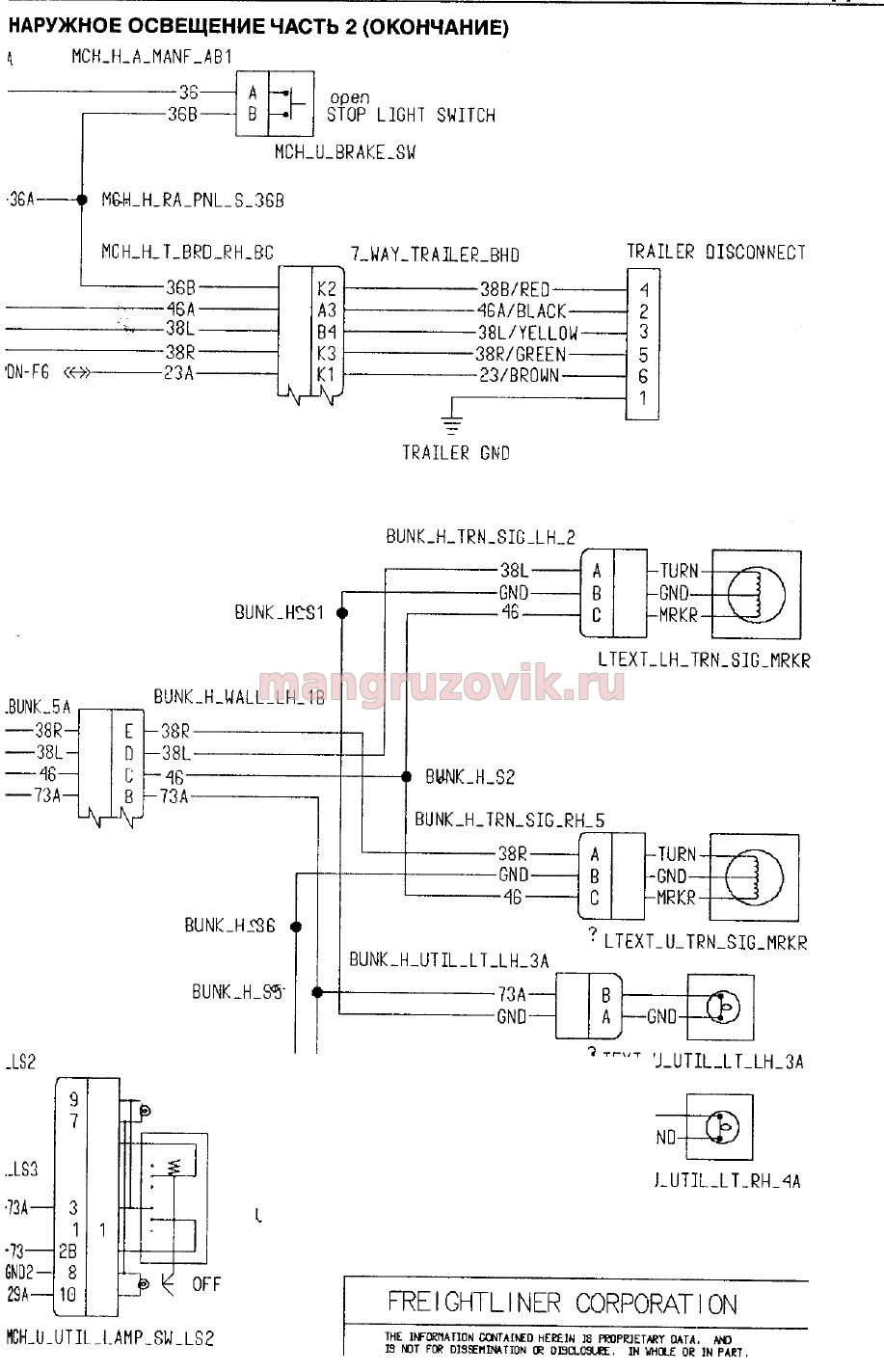

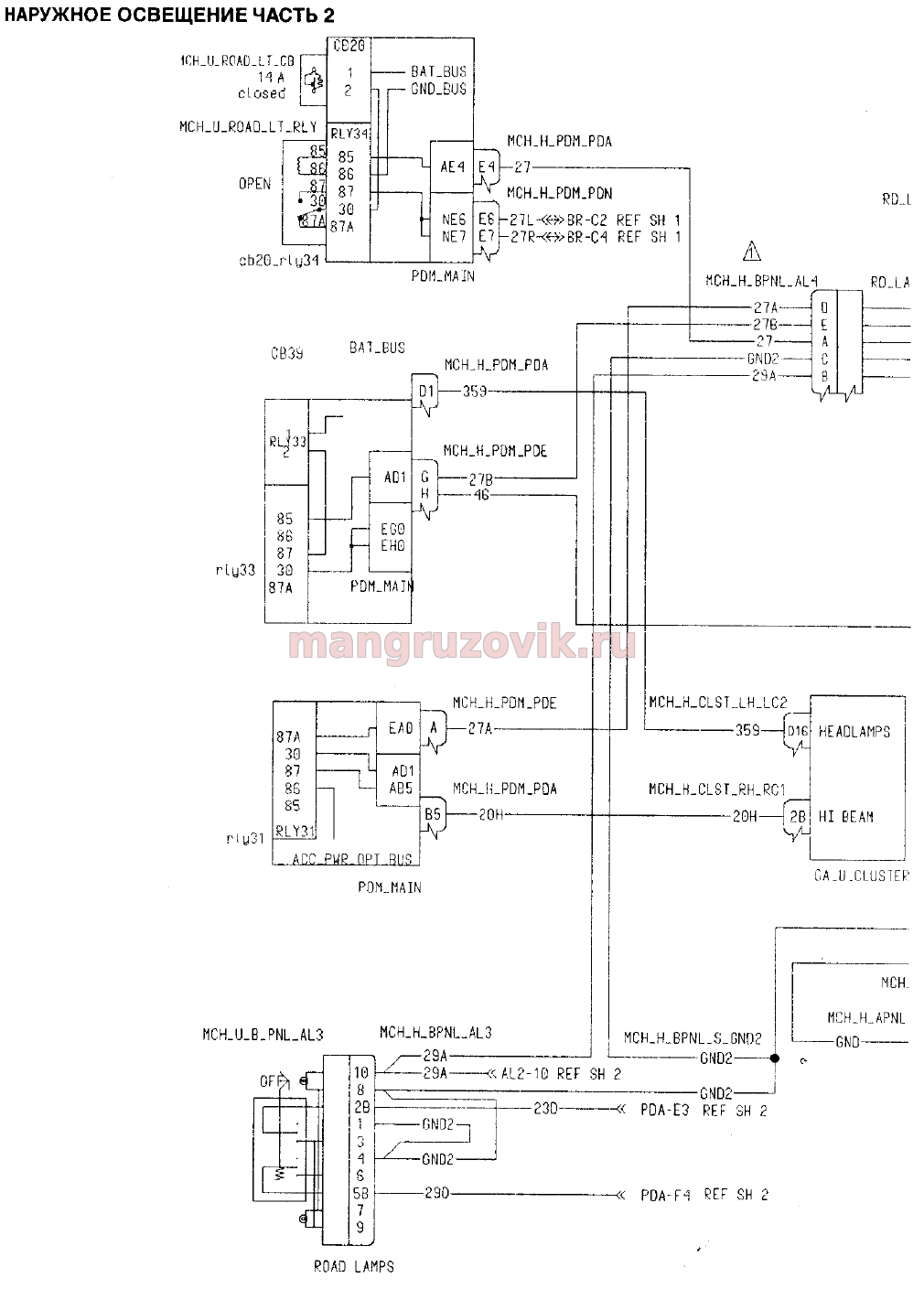

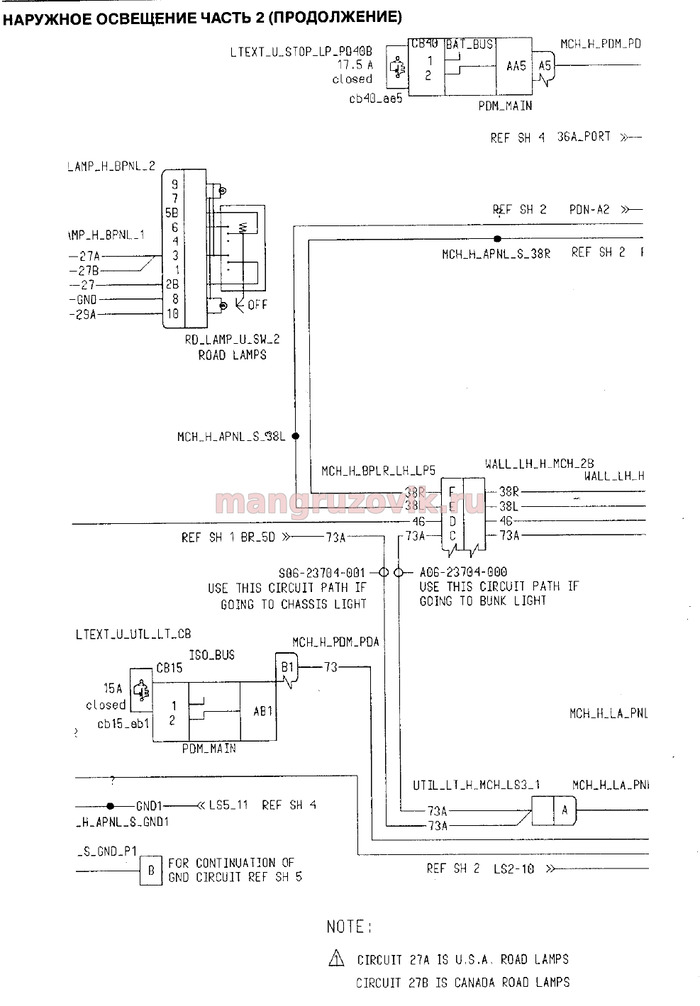

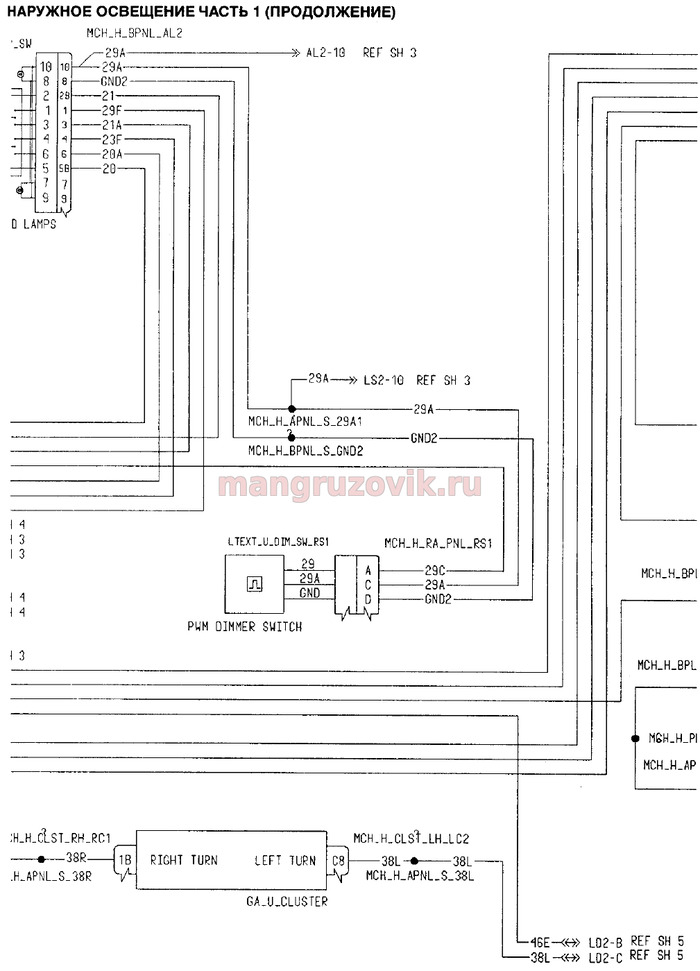

Электрическая схема наружного освещения автомобиля FREIGHTLINER CENTURY CLASS.
Схема 2.1
Схема 2.2
Схема 2.3
Схема 2.4
Схема 2.5
Схема 2.6
Схема 2.7
Схема 2.8
Схема 2.9

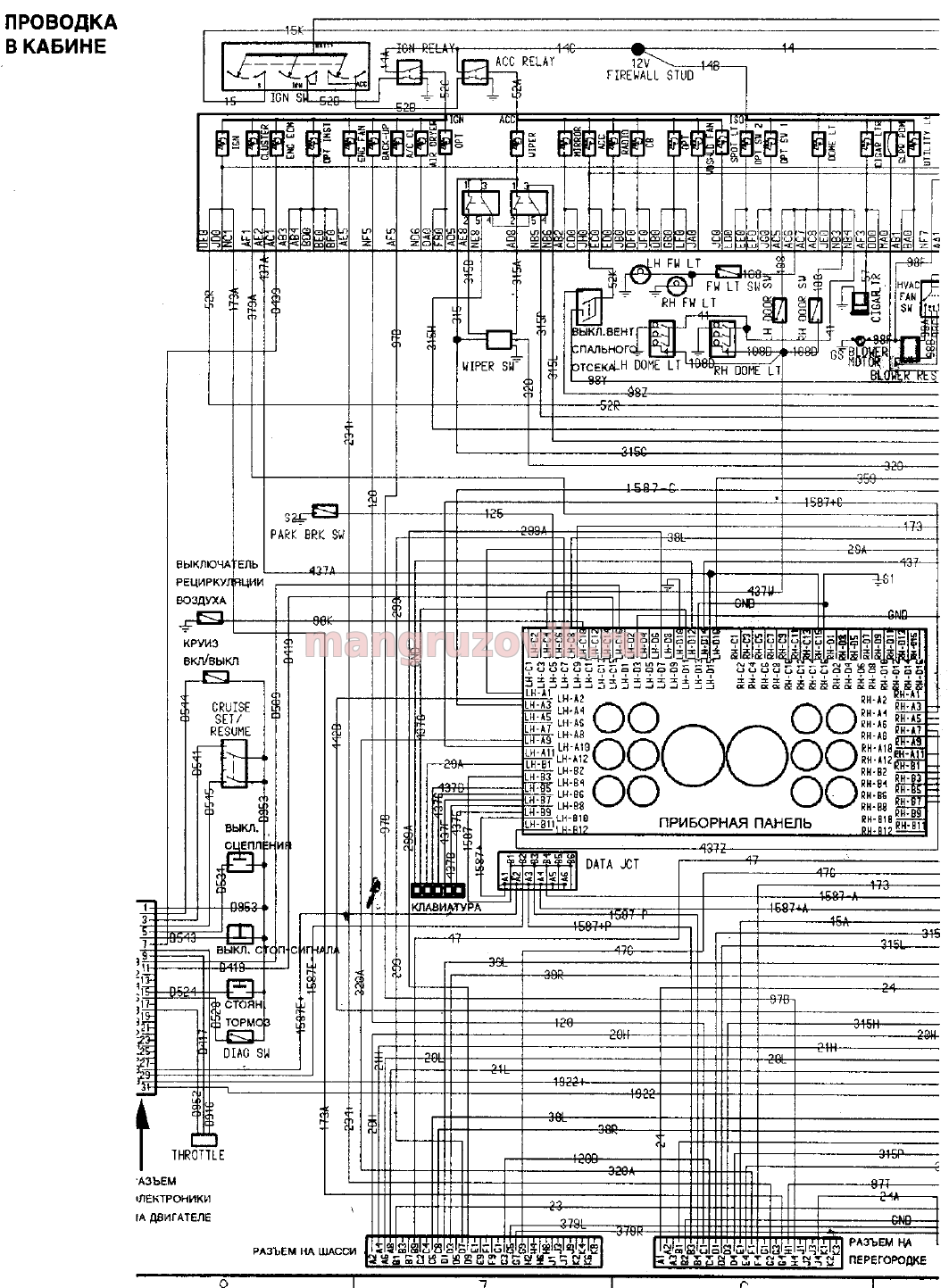

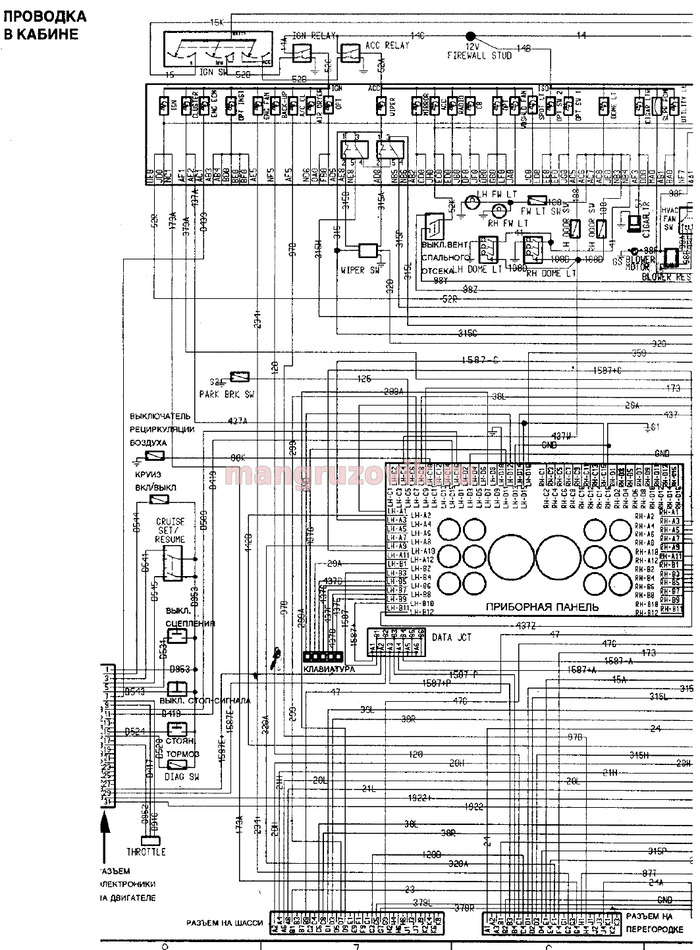

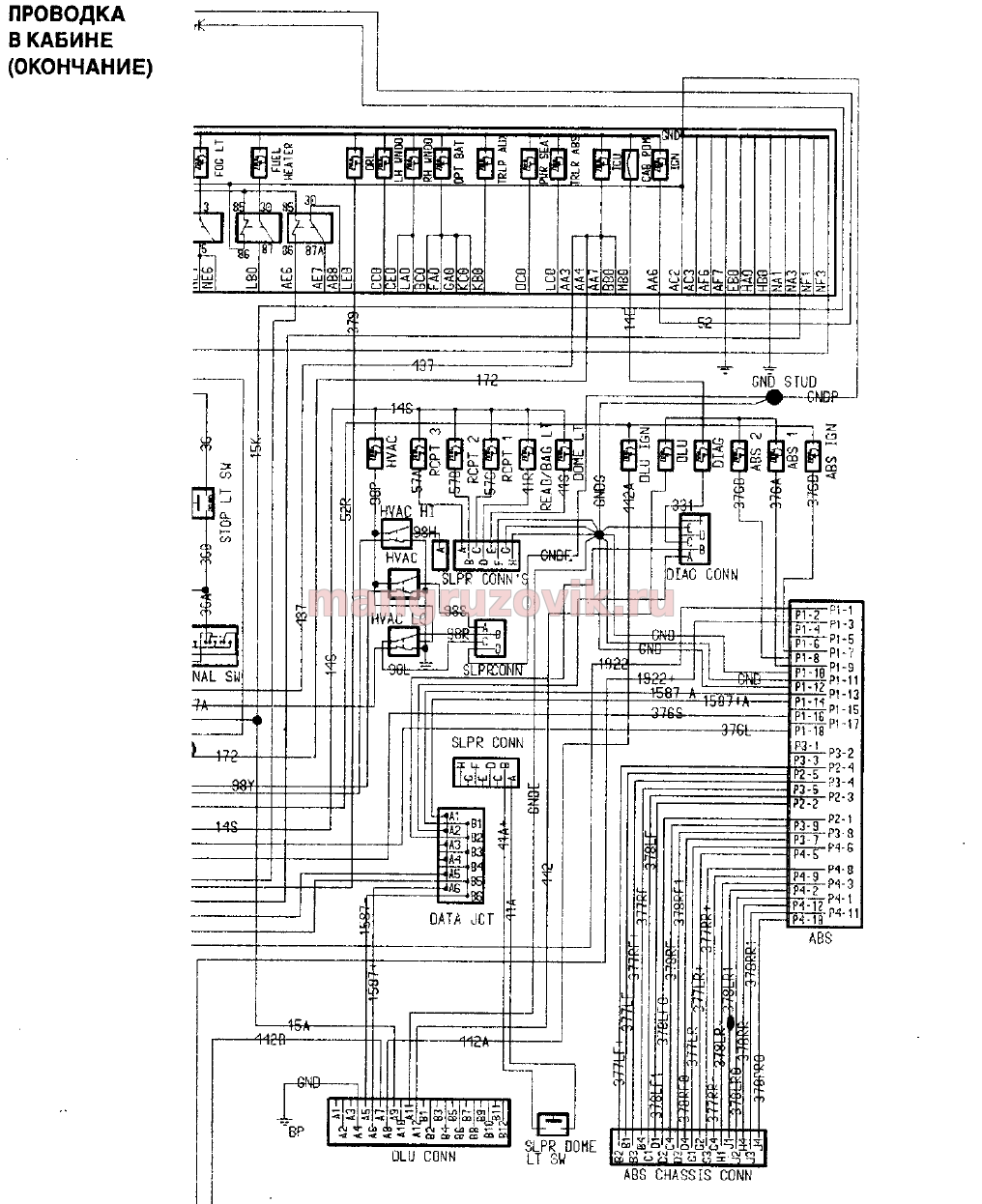

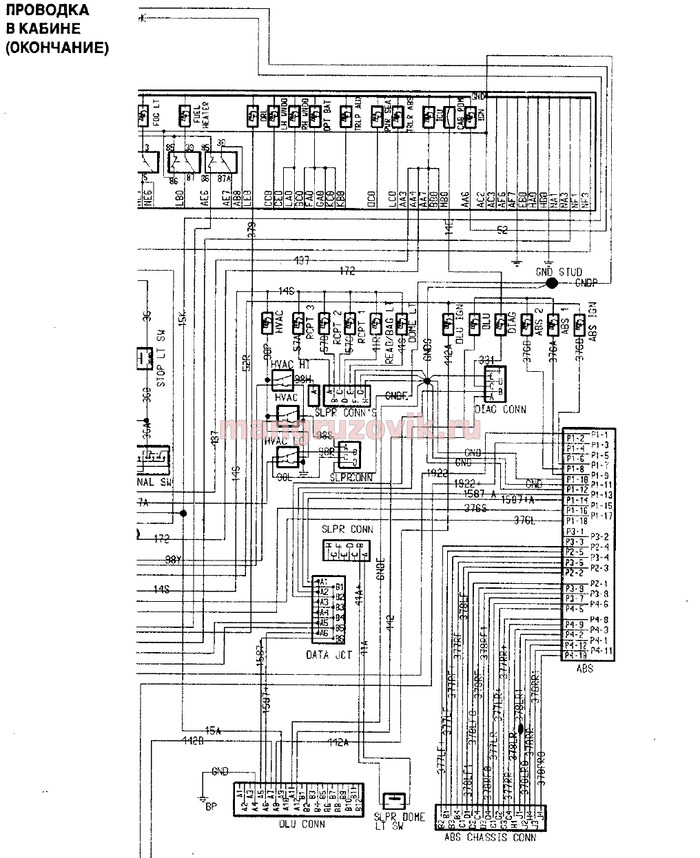

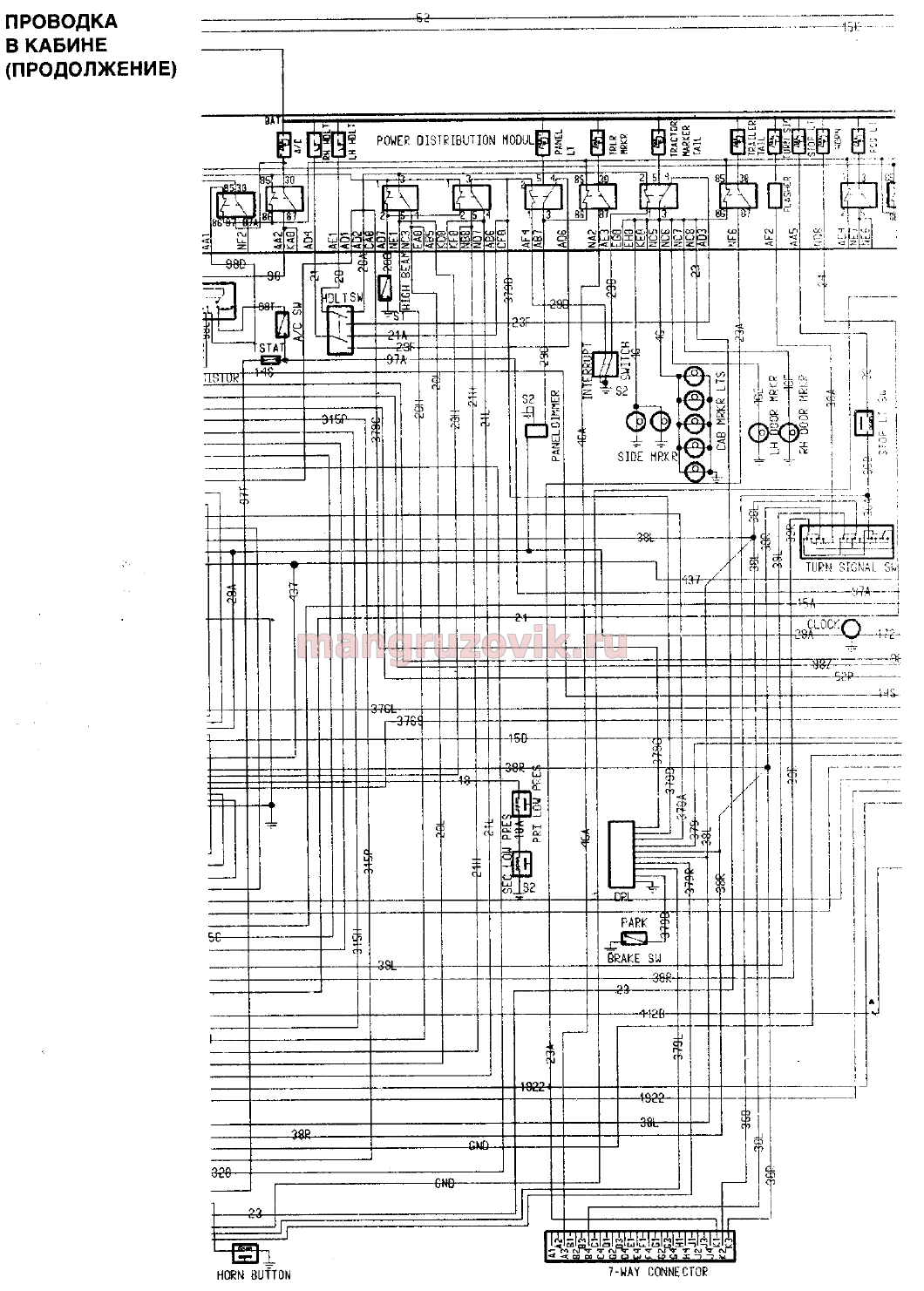

Электрическая схема проводки в кабине, монтажный блок предохранителей и реле, схема подключения щитка приборов, указателей и датчиков, подсветка приборной панели, клавиши и переключатели.
Схема 3.1
Схема 3.2
Схема 3.3

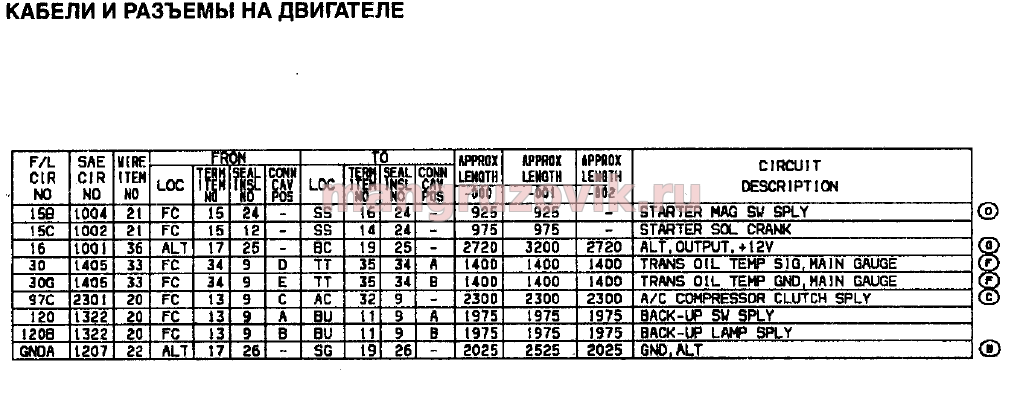

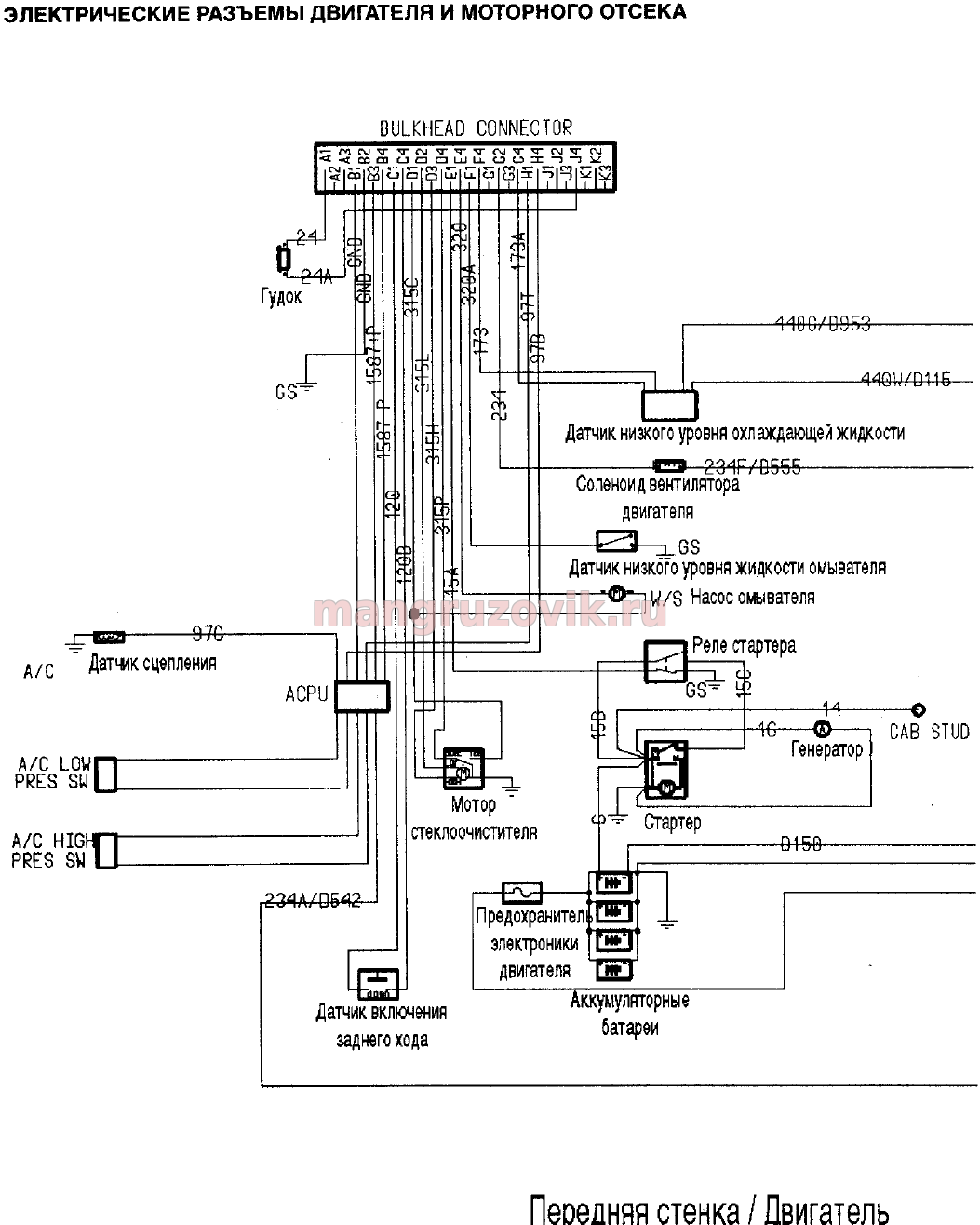

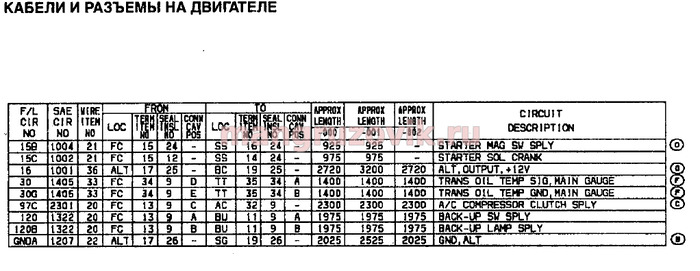

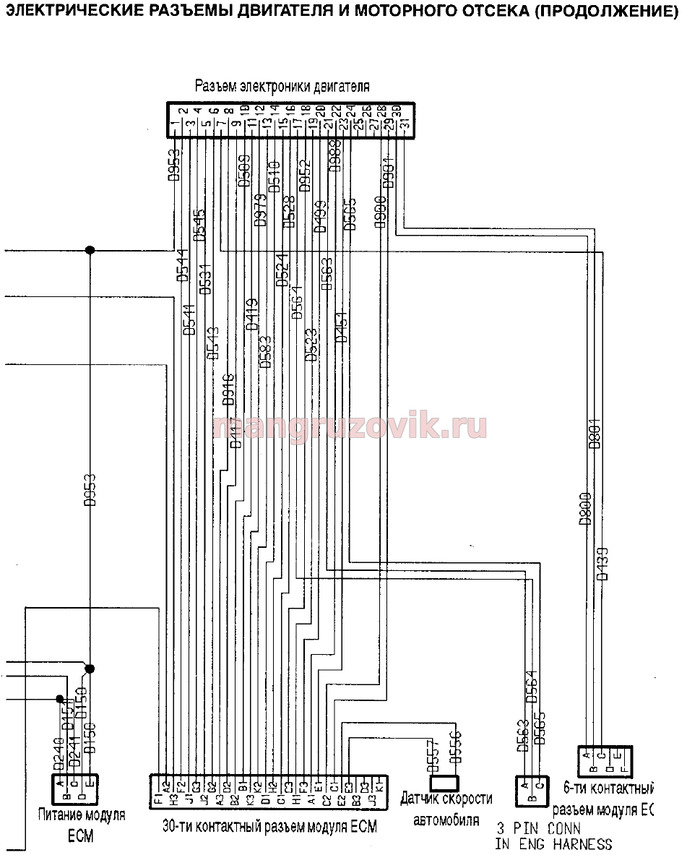

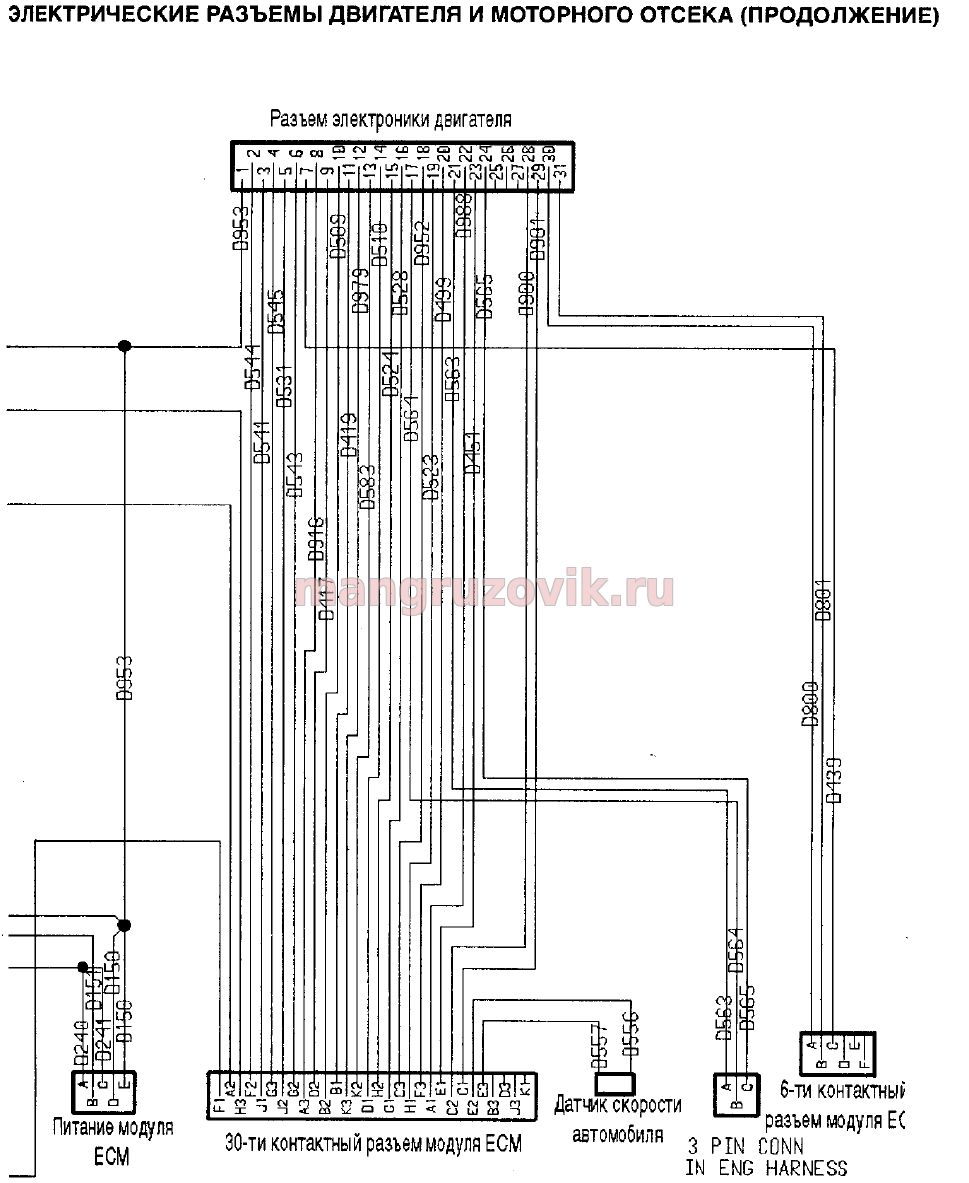

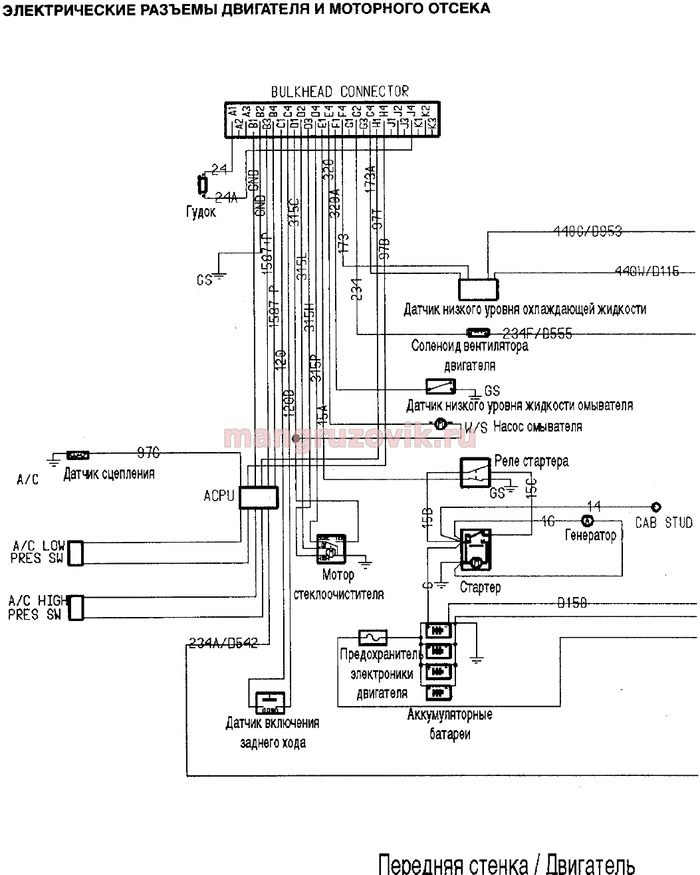

Электрическая схема подключения разъемов в двигательном отсеке (передняя стенка в двигательном отсеке), распиновка контактов, датчик заднего хода (лягушка), подключение аккумуляторных батарей, электромотор стеклоочистителя и насоса омывателя, датчик уровня охлаждающей жидкости, подключение стартера
Схема 4.1
Схема 4.2

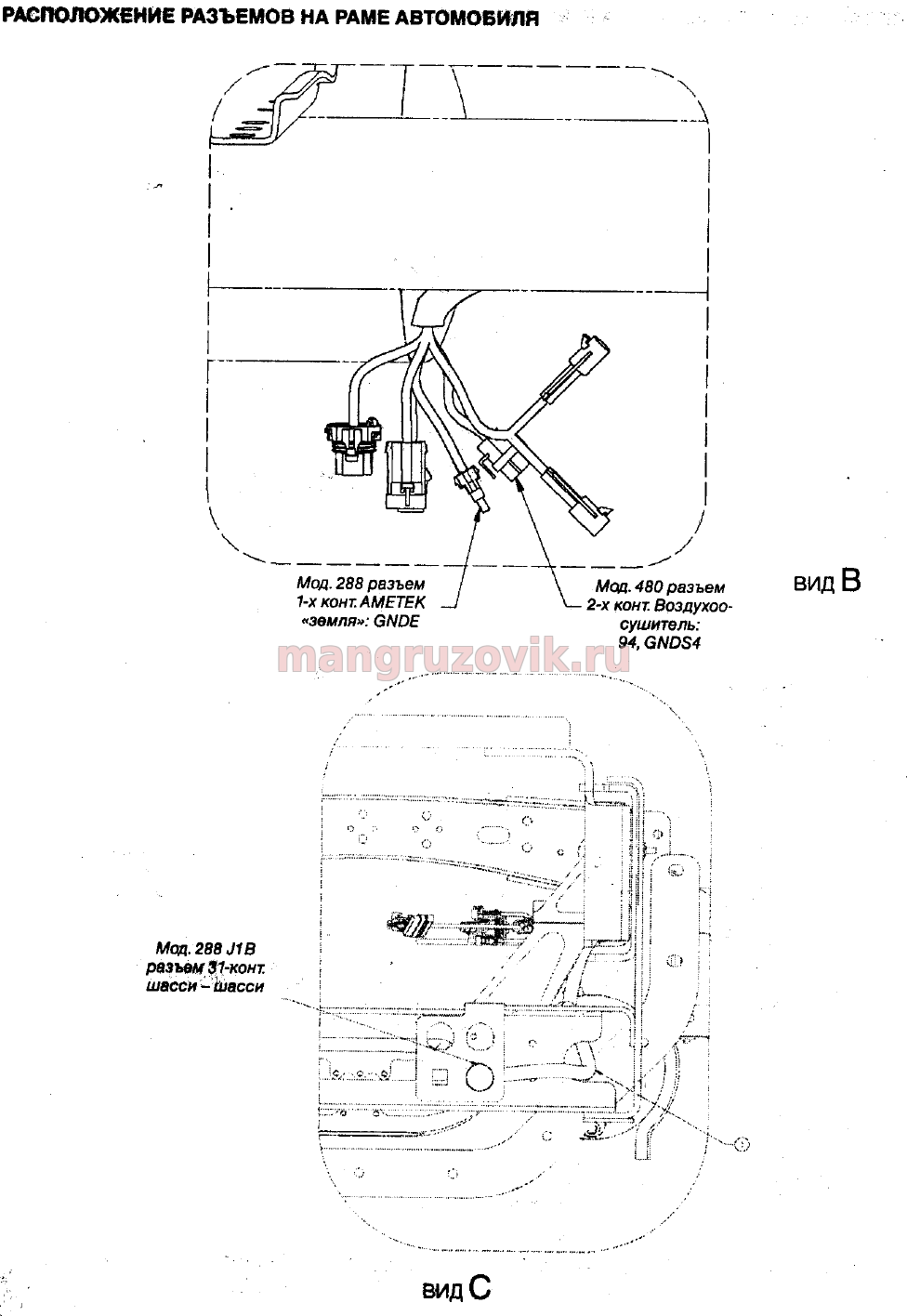

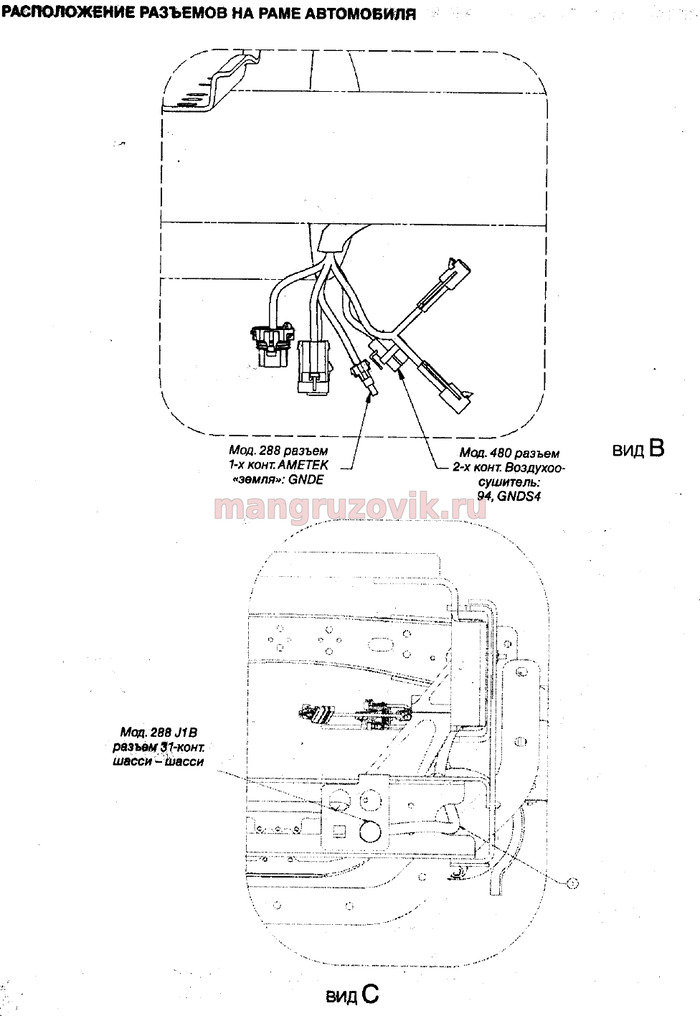

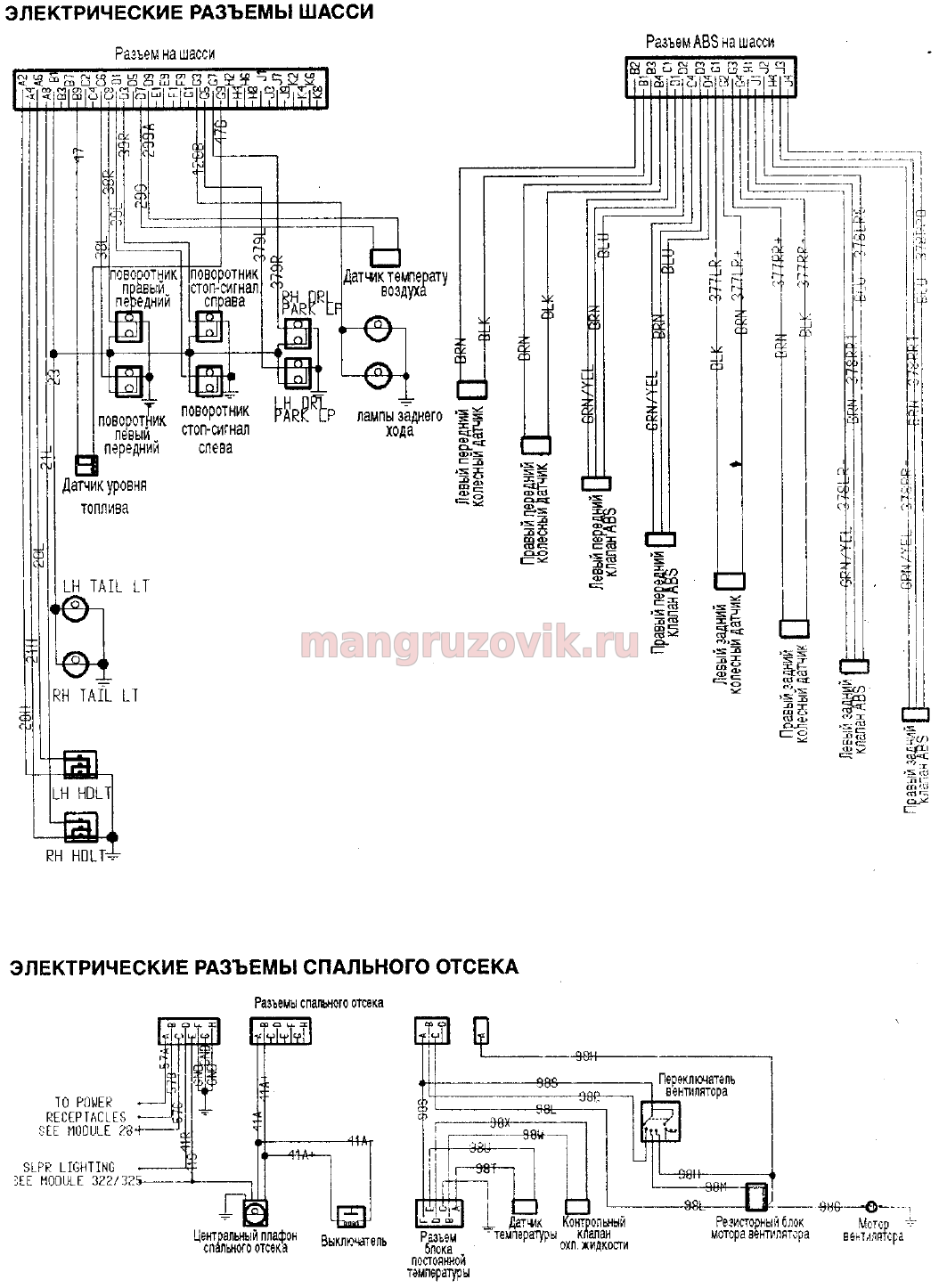

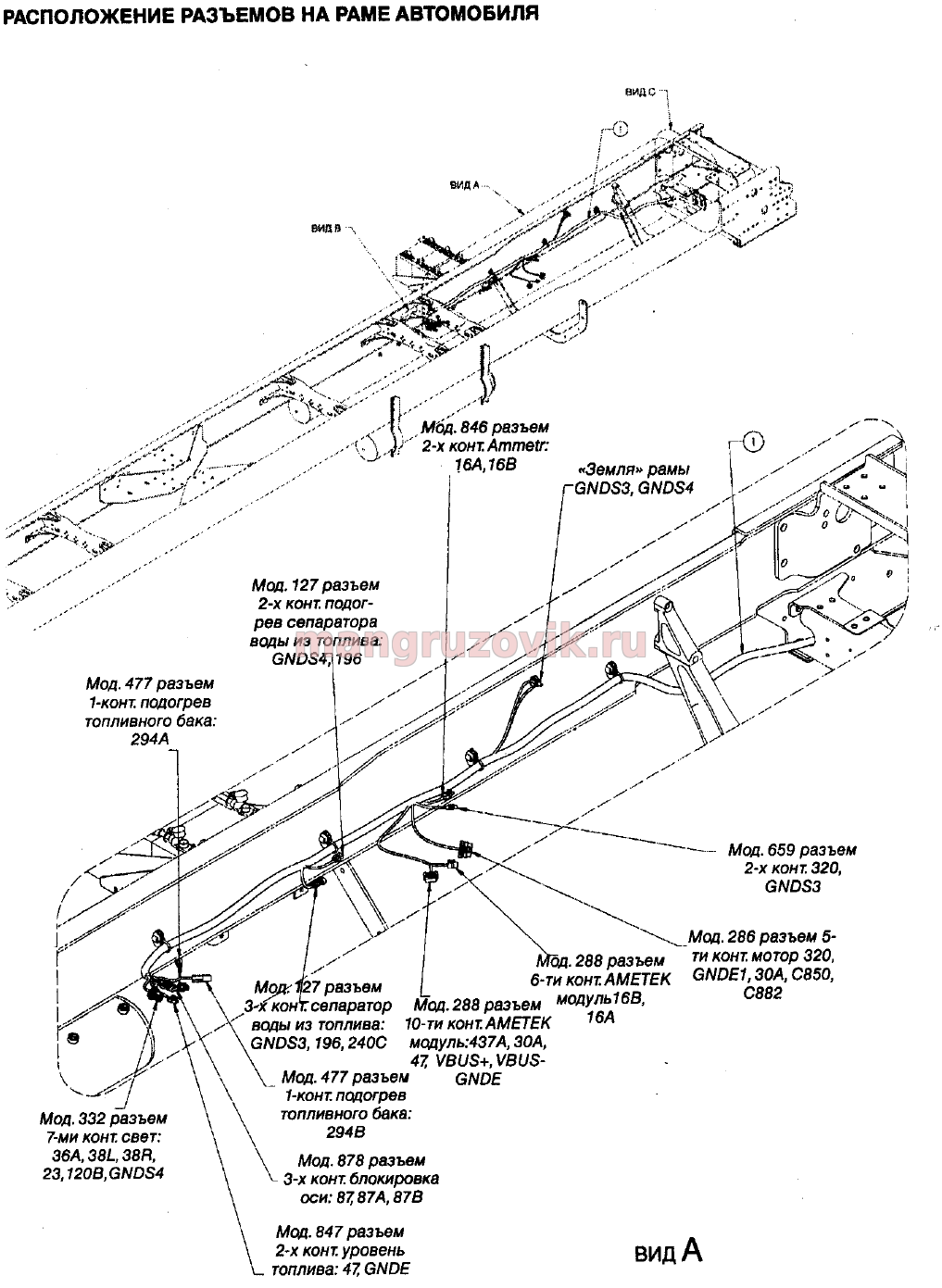

Электрические разъемы шасси и электрические разъемы спального места
Схема 5

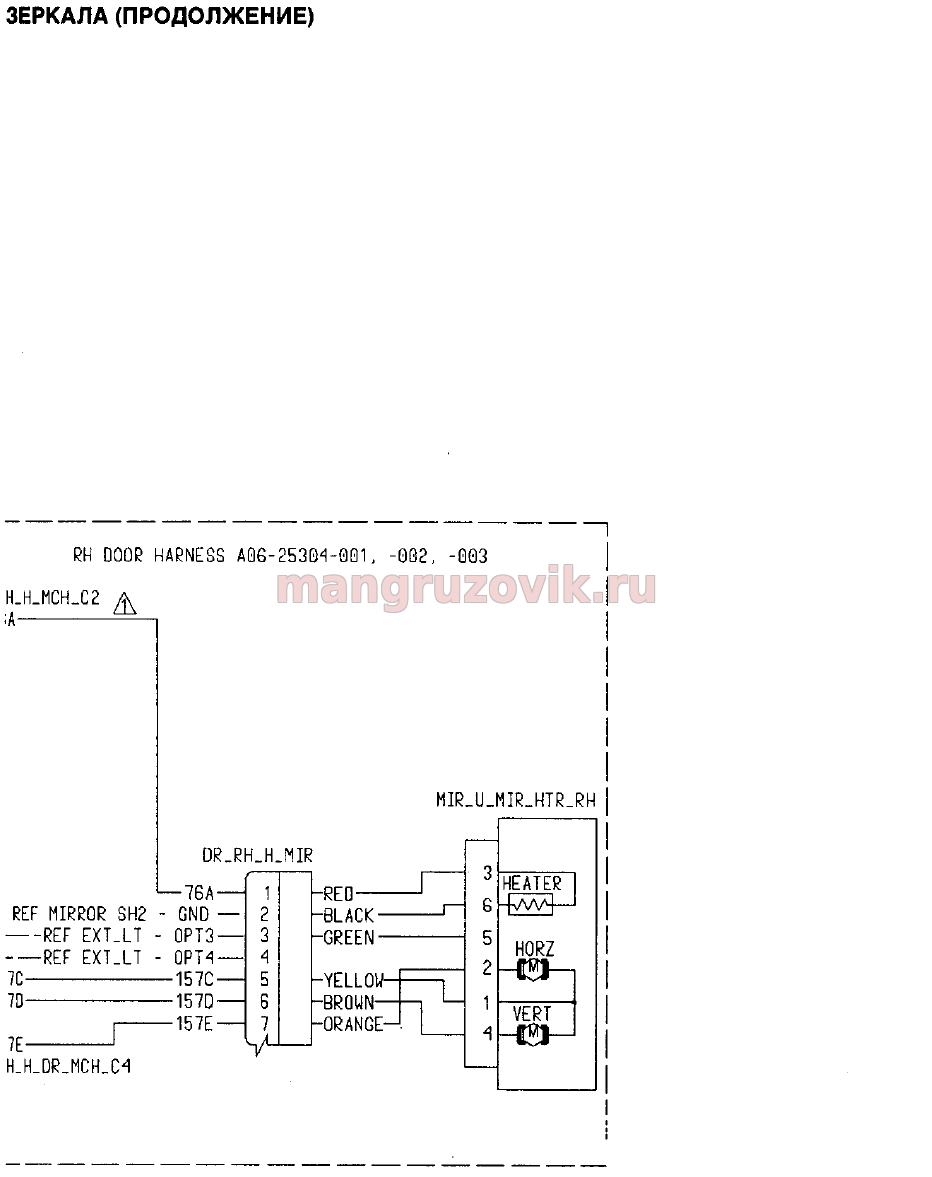

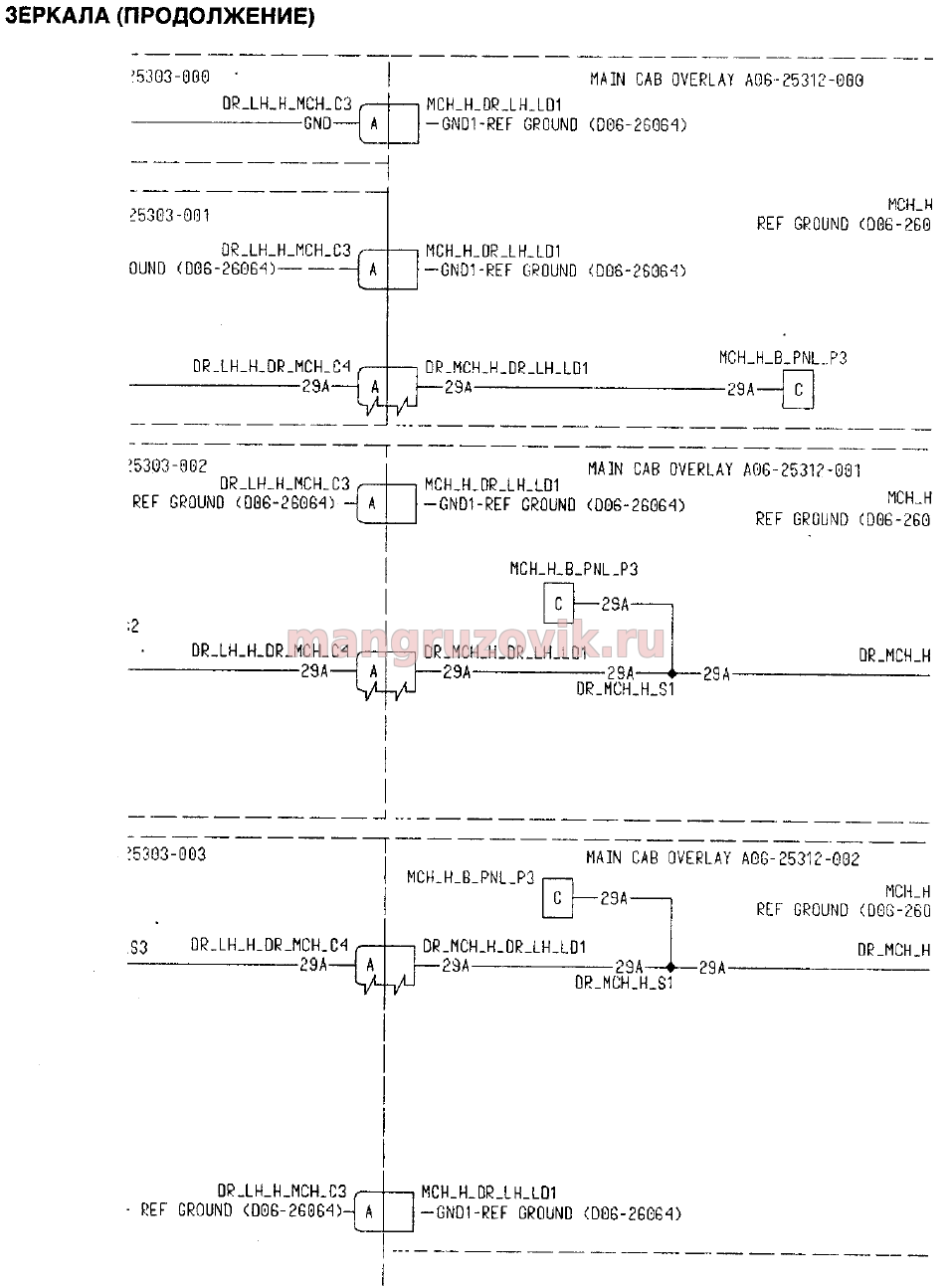

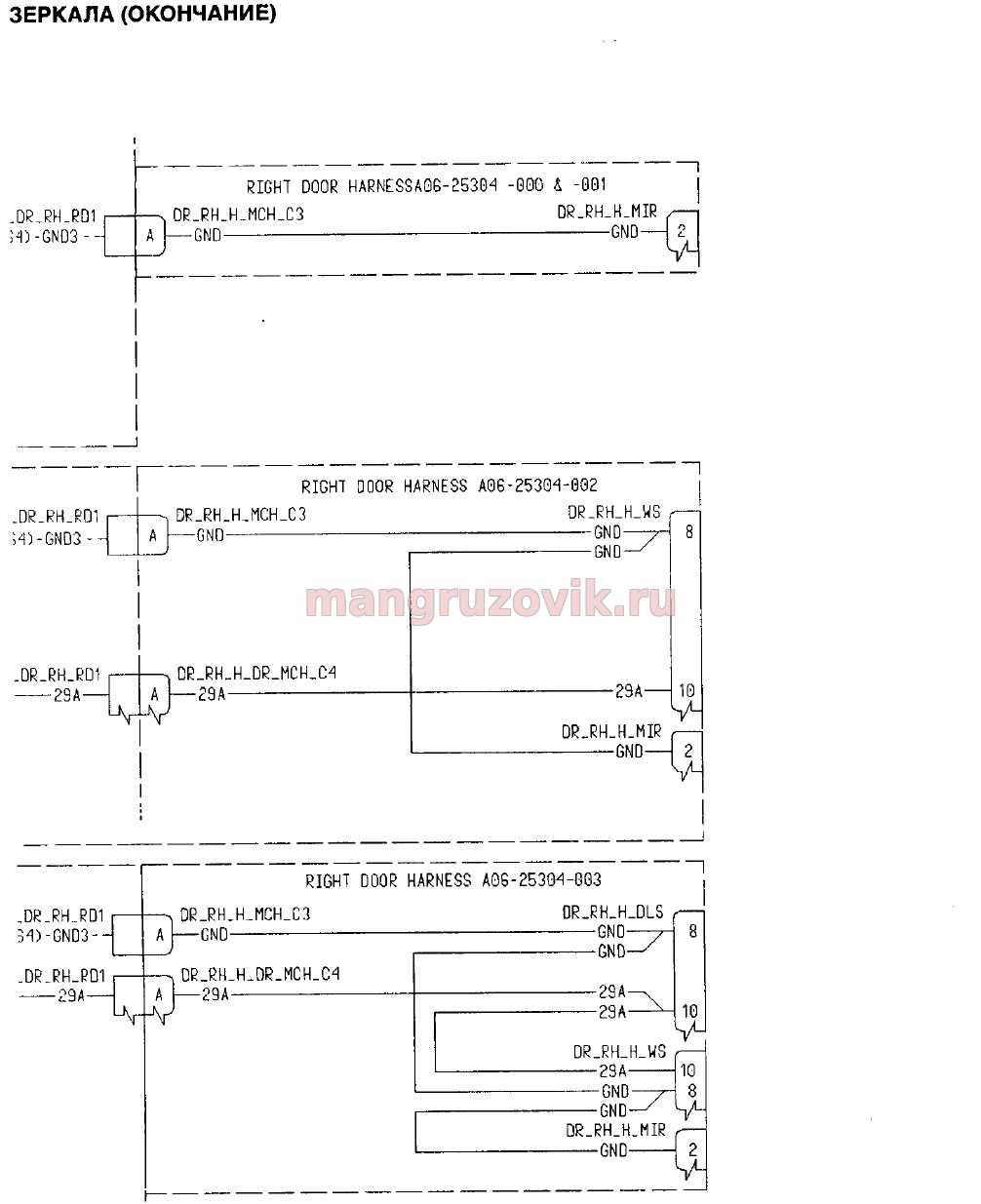

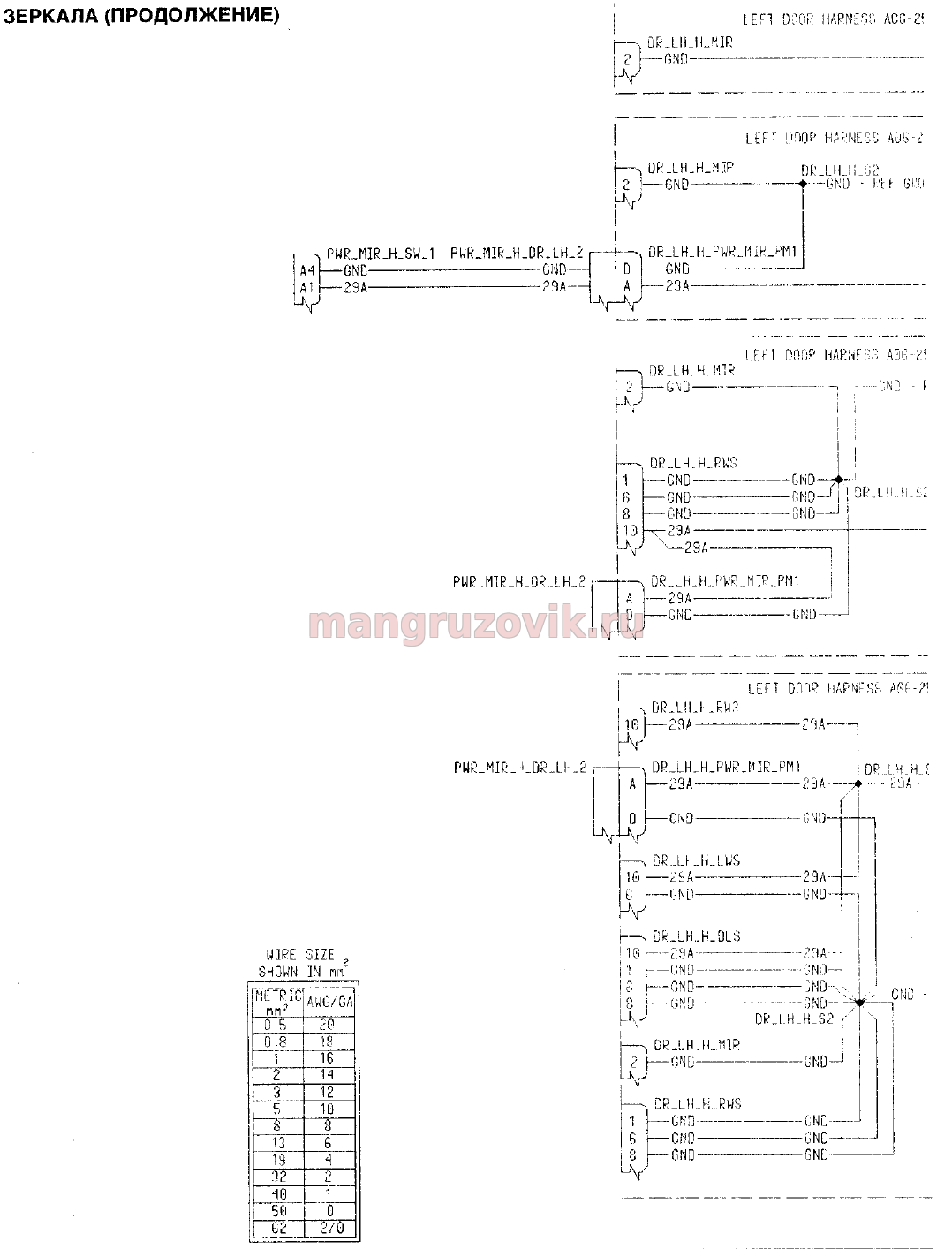

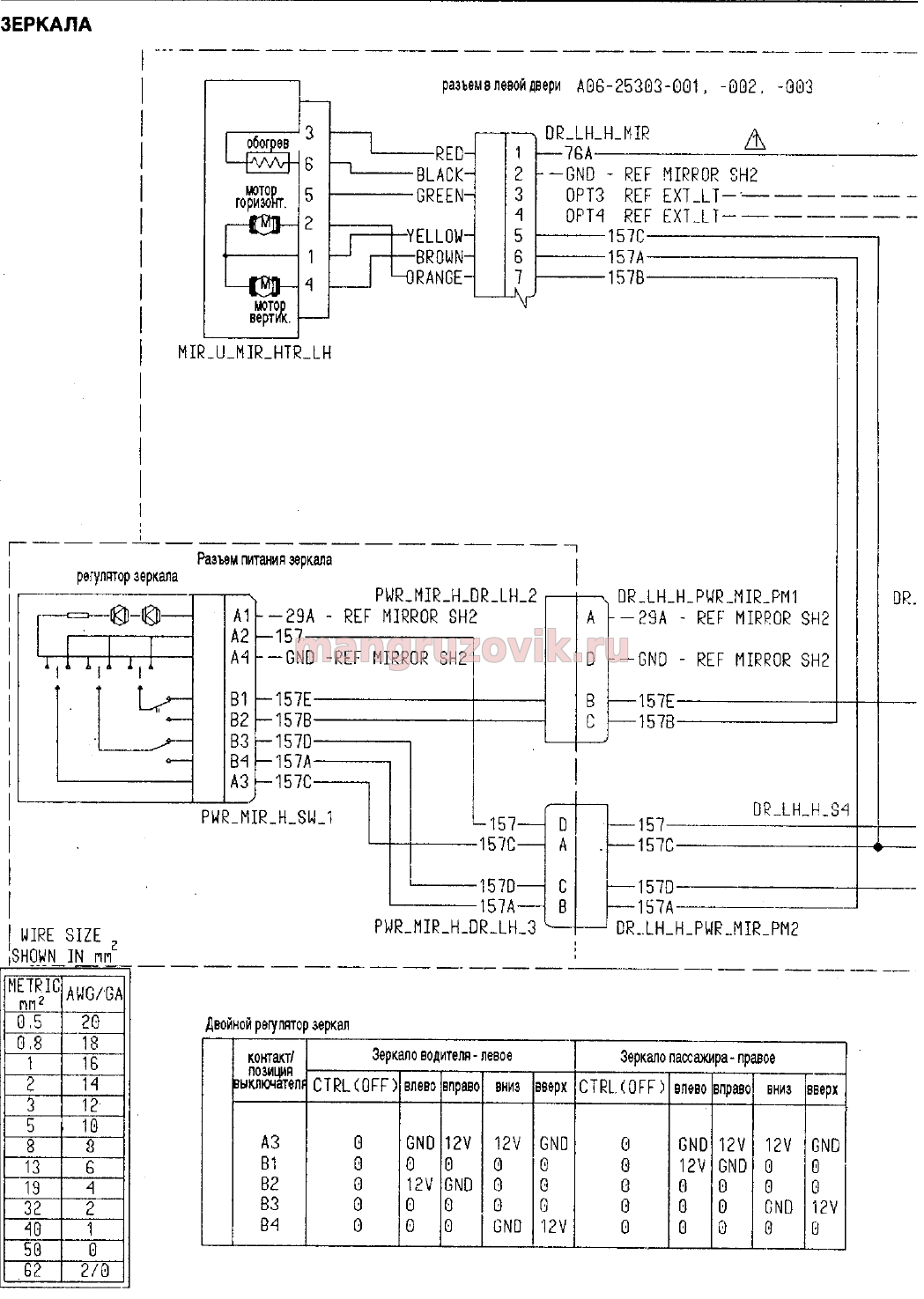

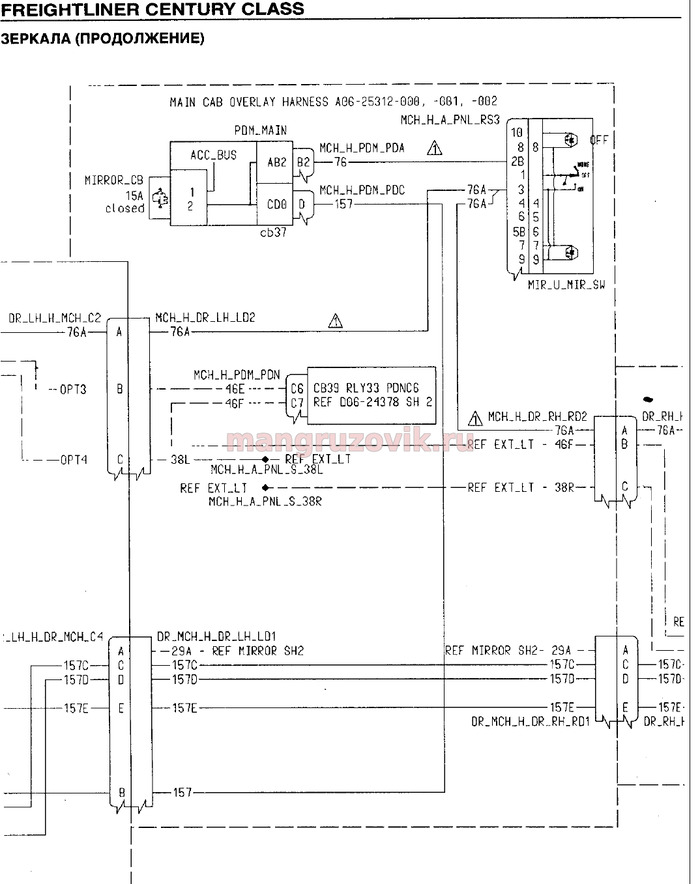

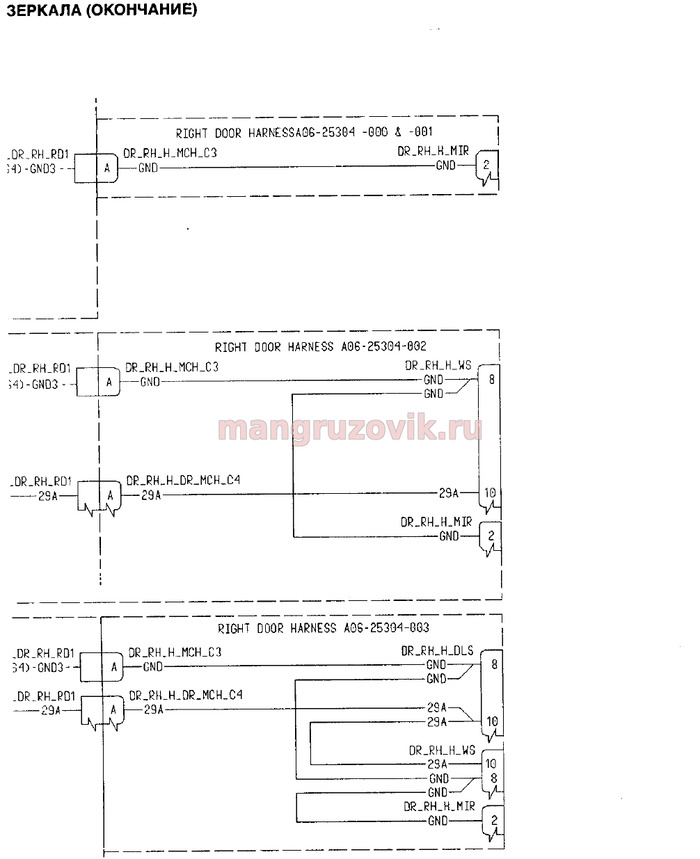

Электросхема зеркал заднего вида, управление поворотом и подогрев зеркал.
Схема 6.1
Схема 6.2
Схема 6.3
Схема 6.4
Схема 6.5
Схема 6.6

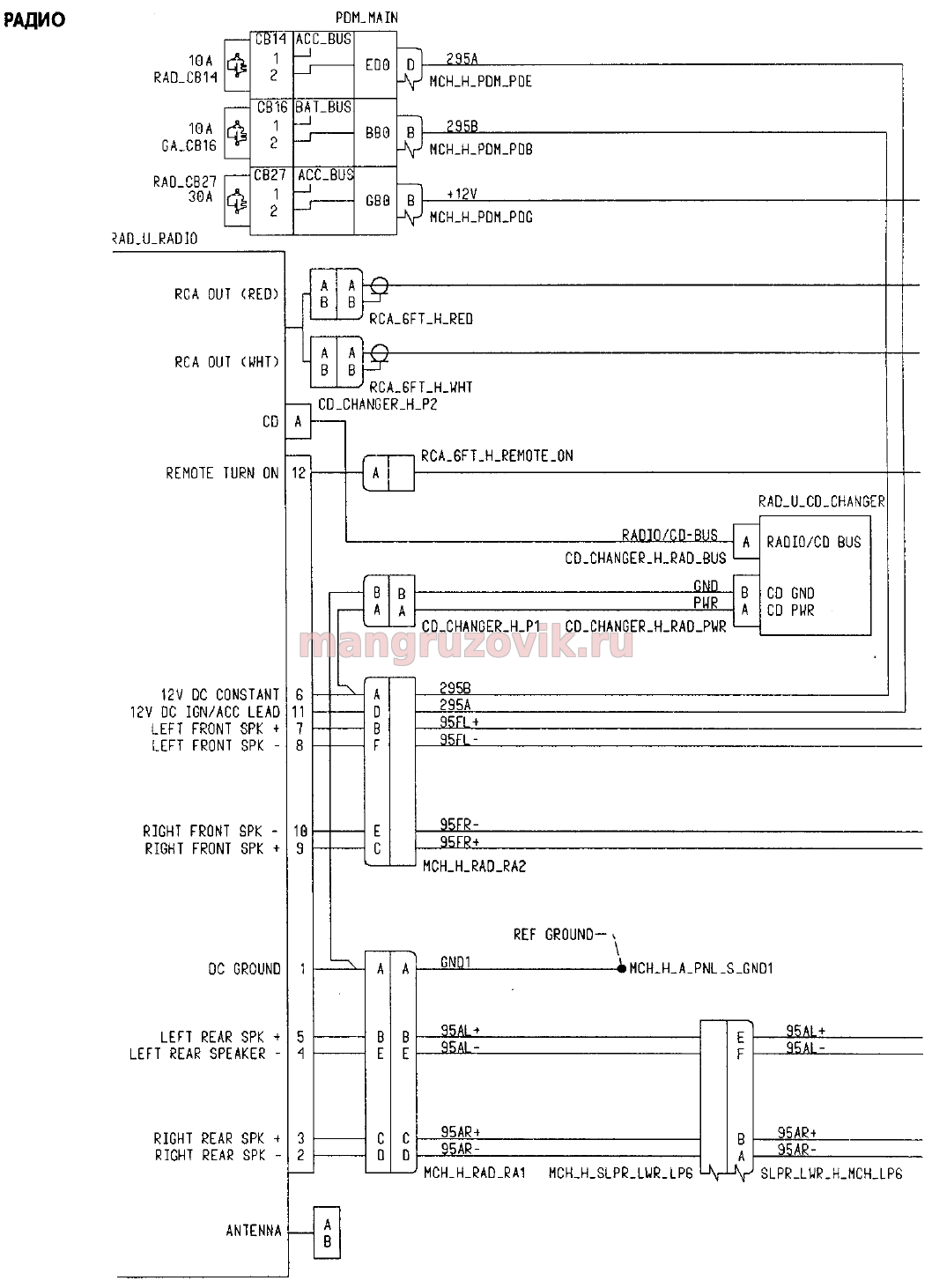

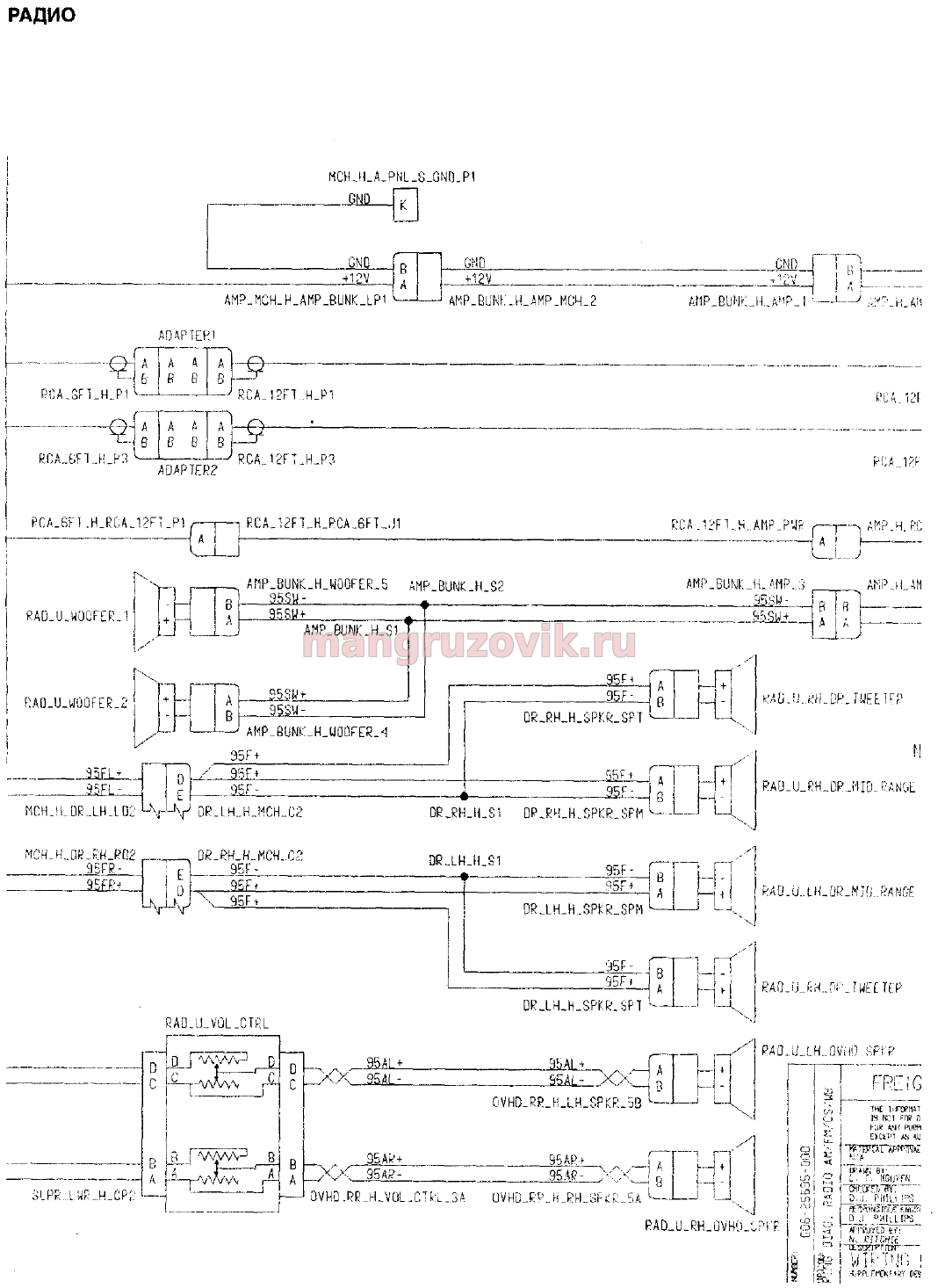

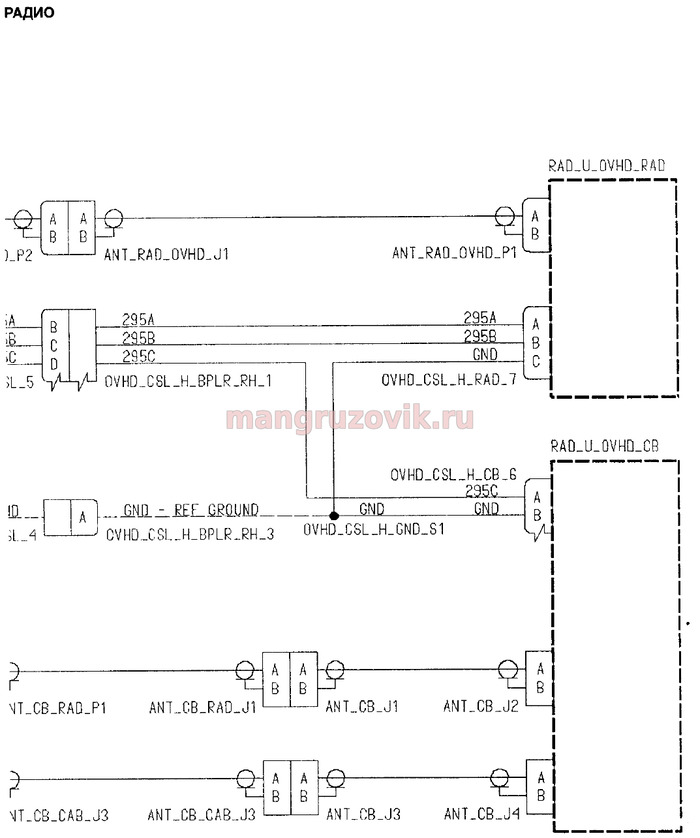

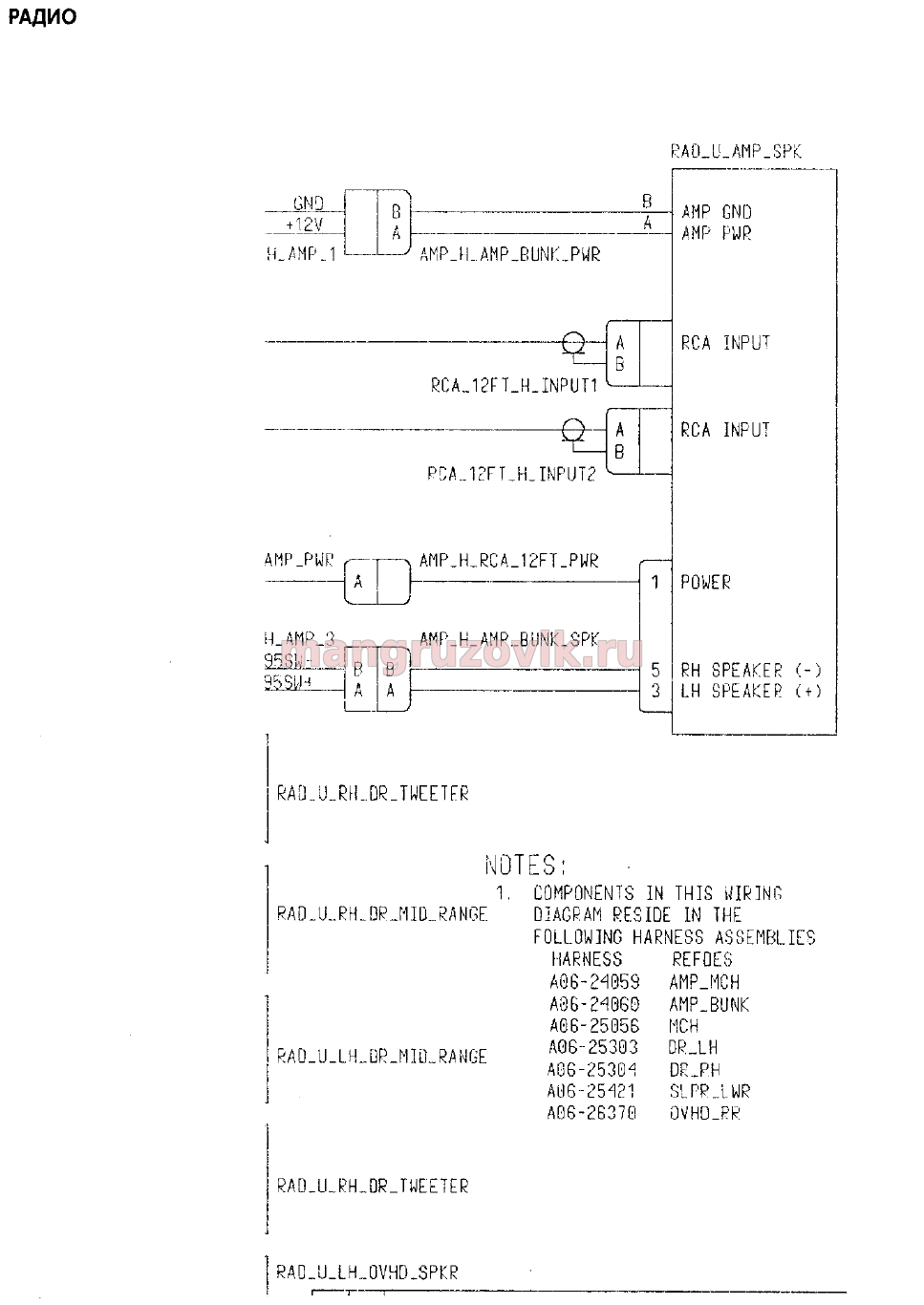

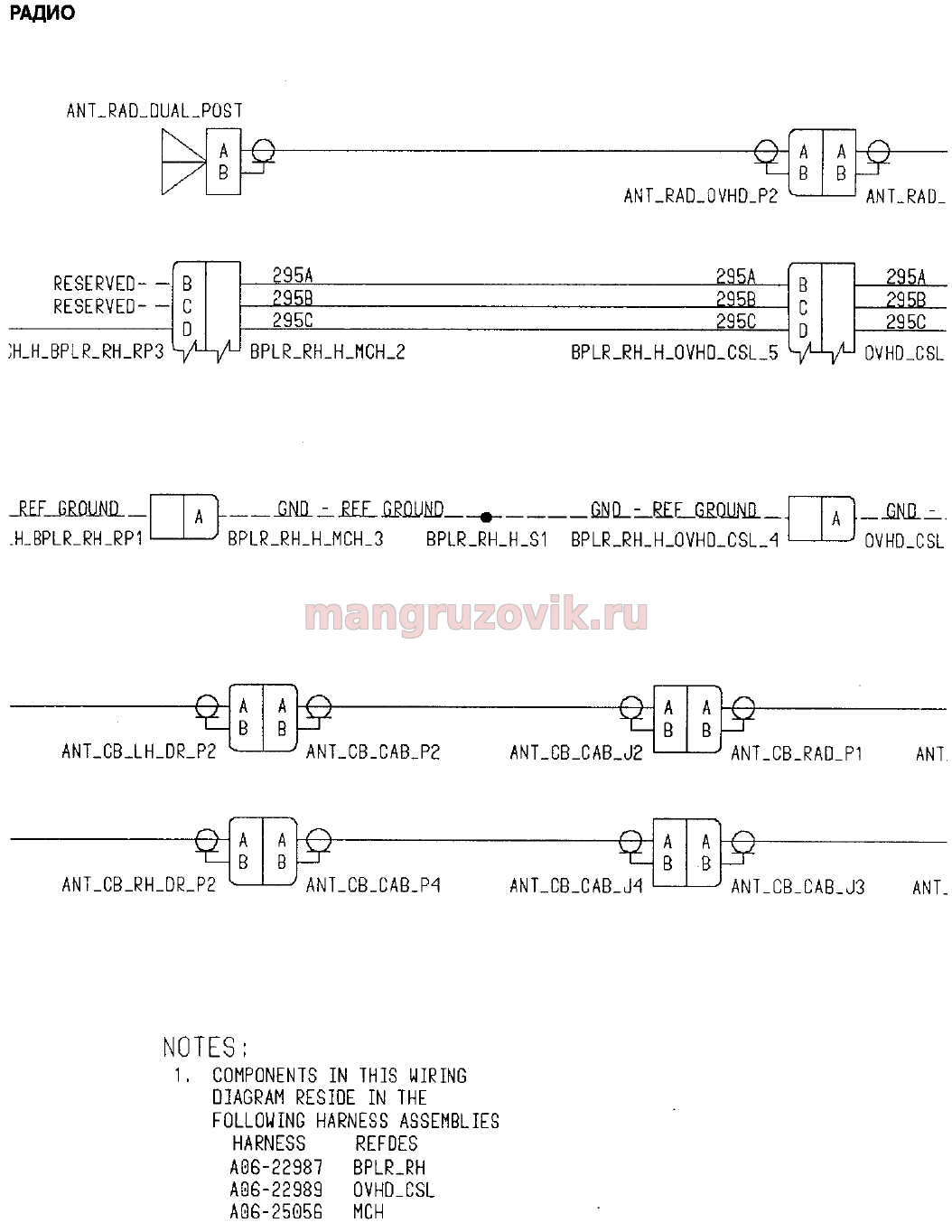

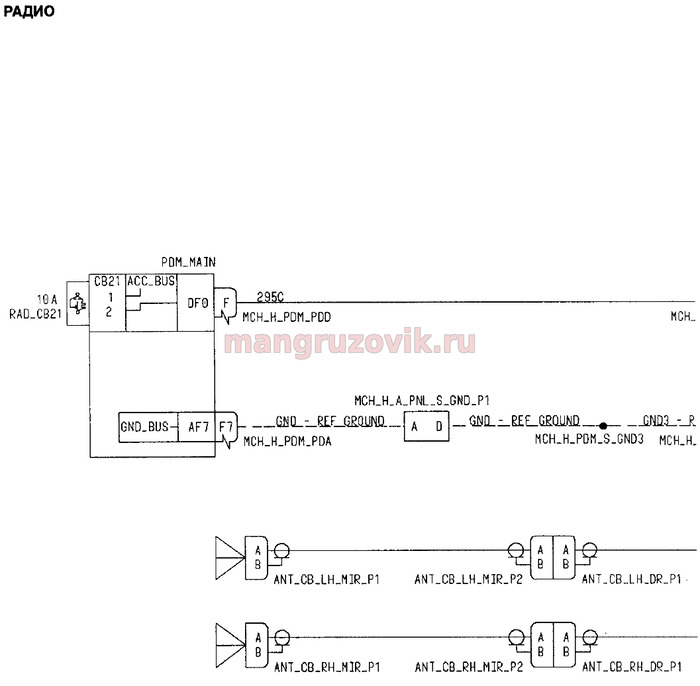

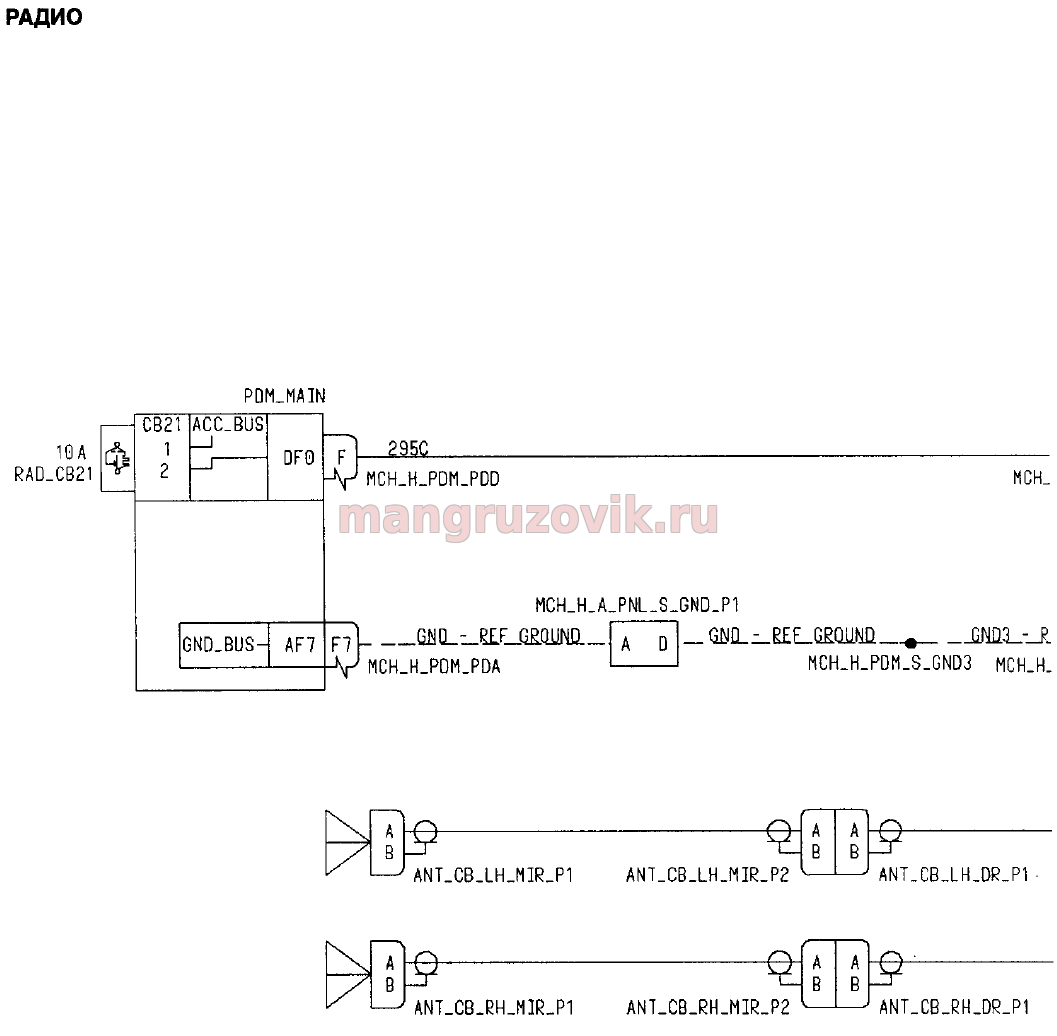

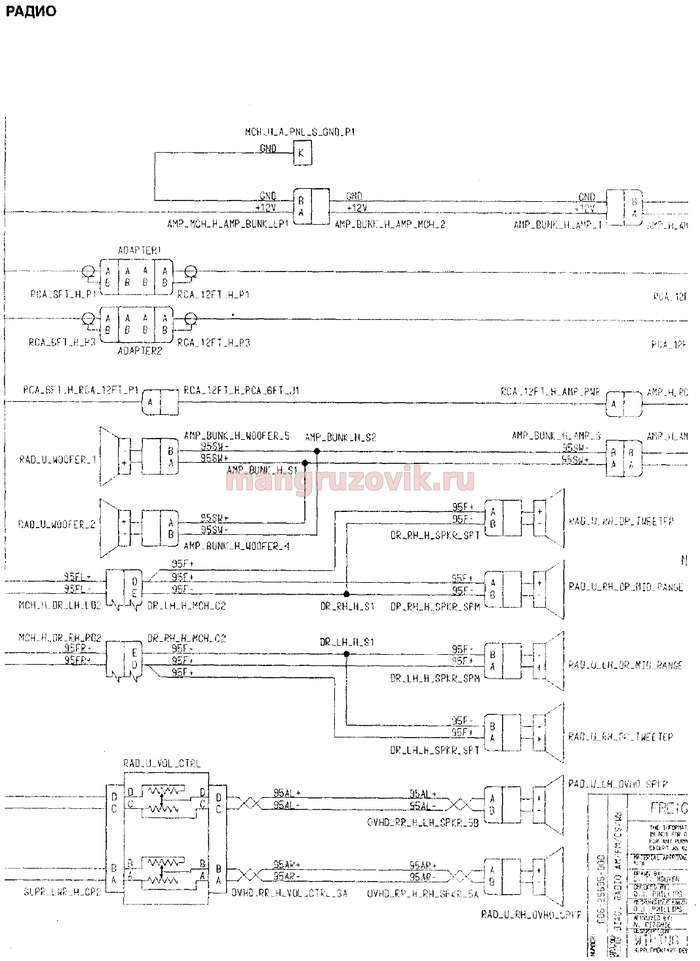

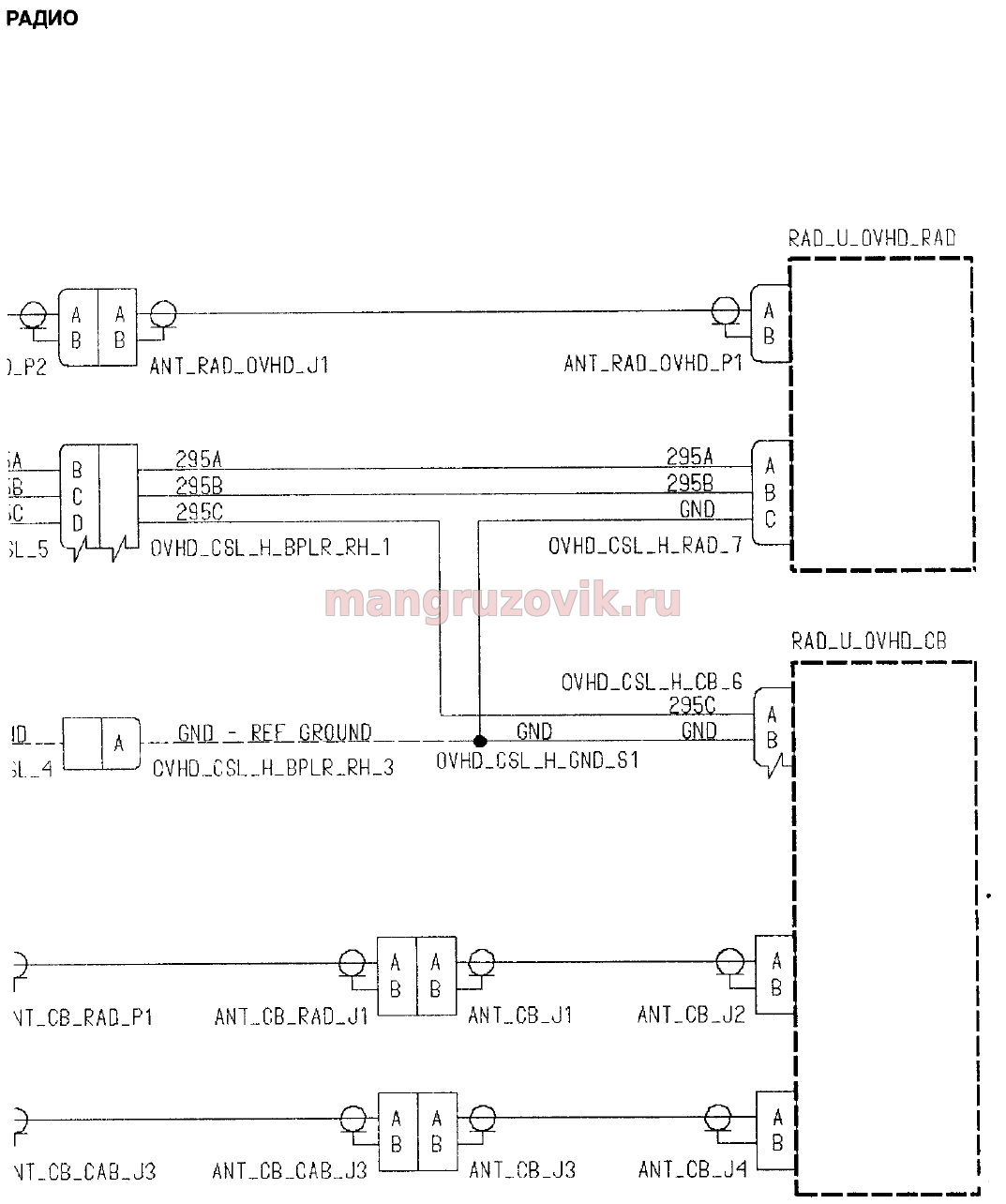

Электросхема радио (аудиосистемы), подключение динамиков, подключение усилителя, телефона.
Схема 7.1
Схема 7.2
Схема 7.3
Схема 7.4
Схема 7.5
Схема 7.6

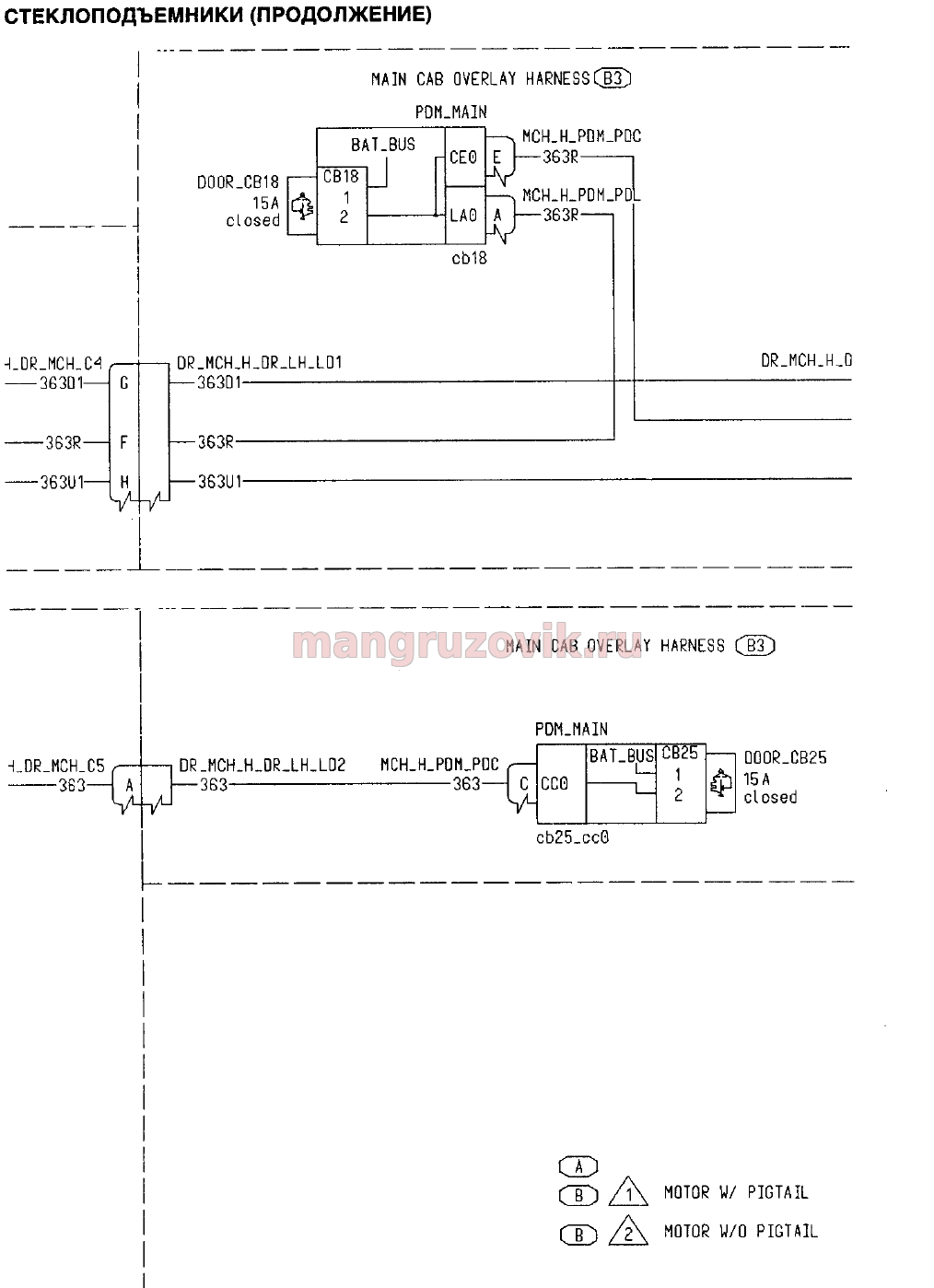

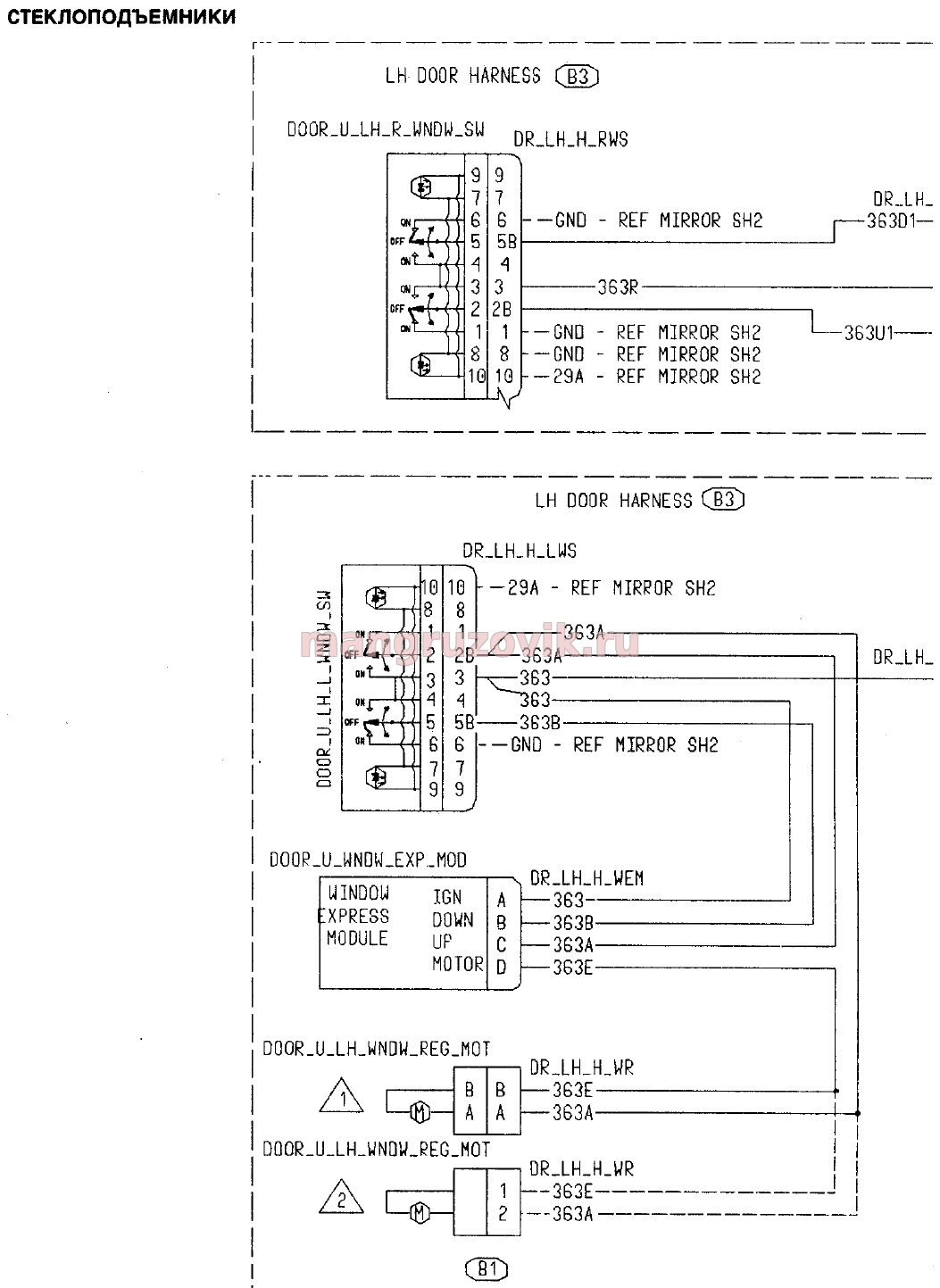

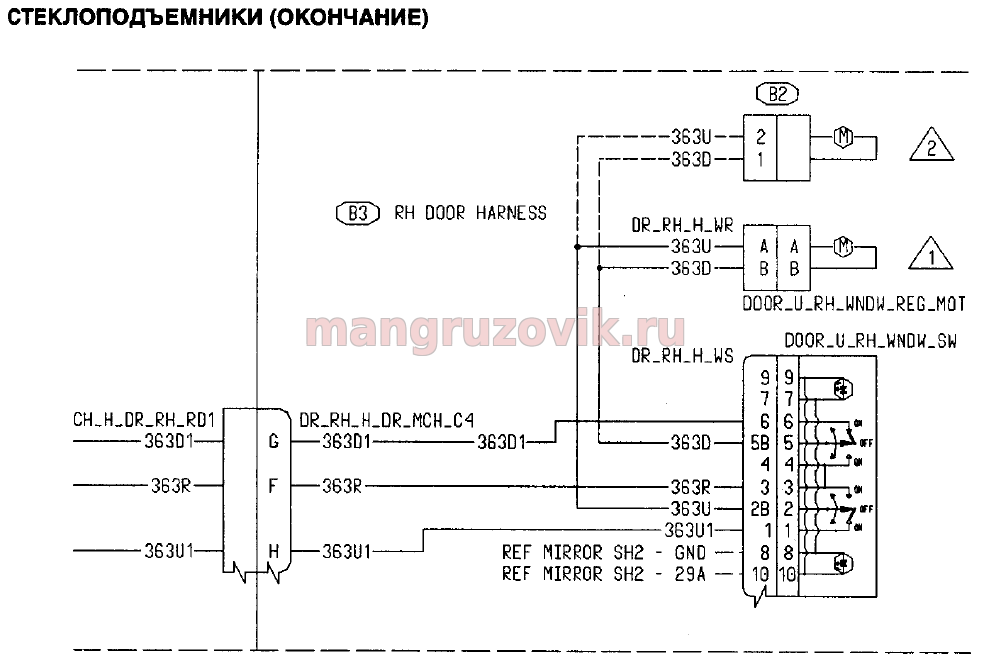

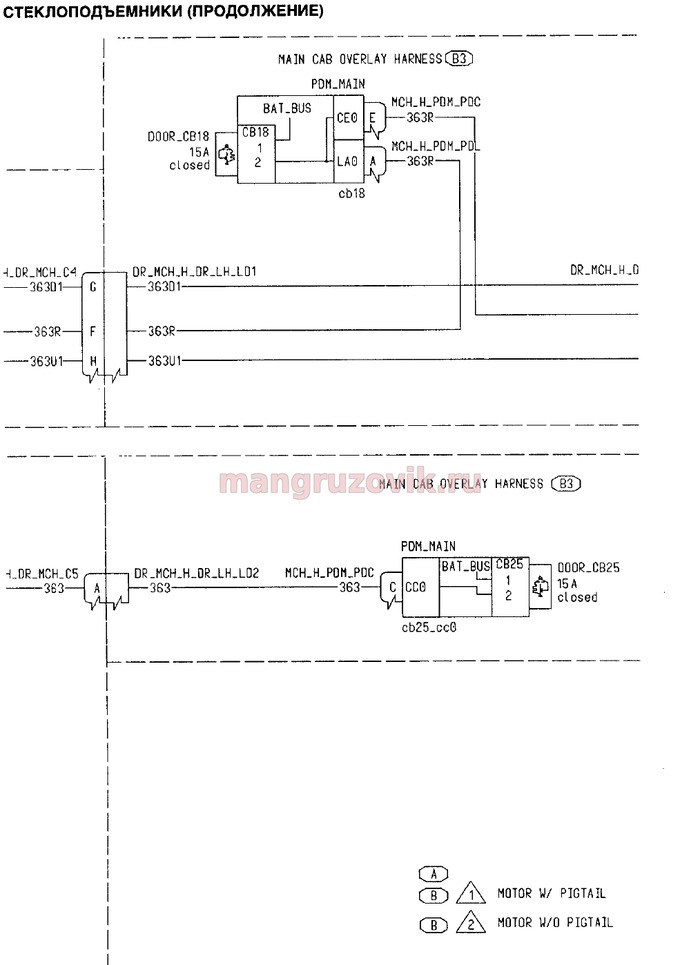

Электрическая схема стеклоподъемников водительской и пассажирской двери.
Схема 8.1
Схема 8.2
Схема 8.3

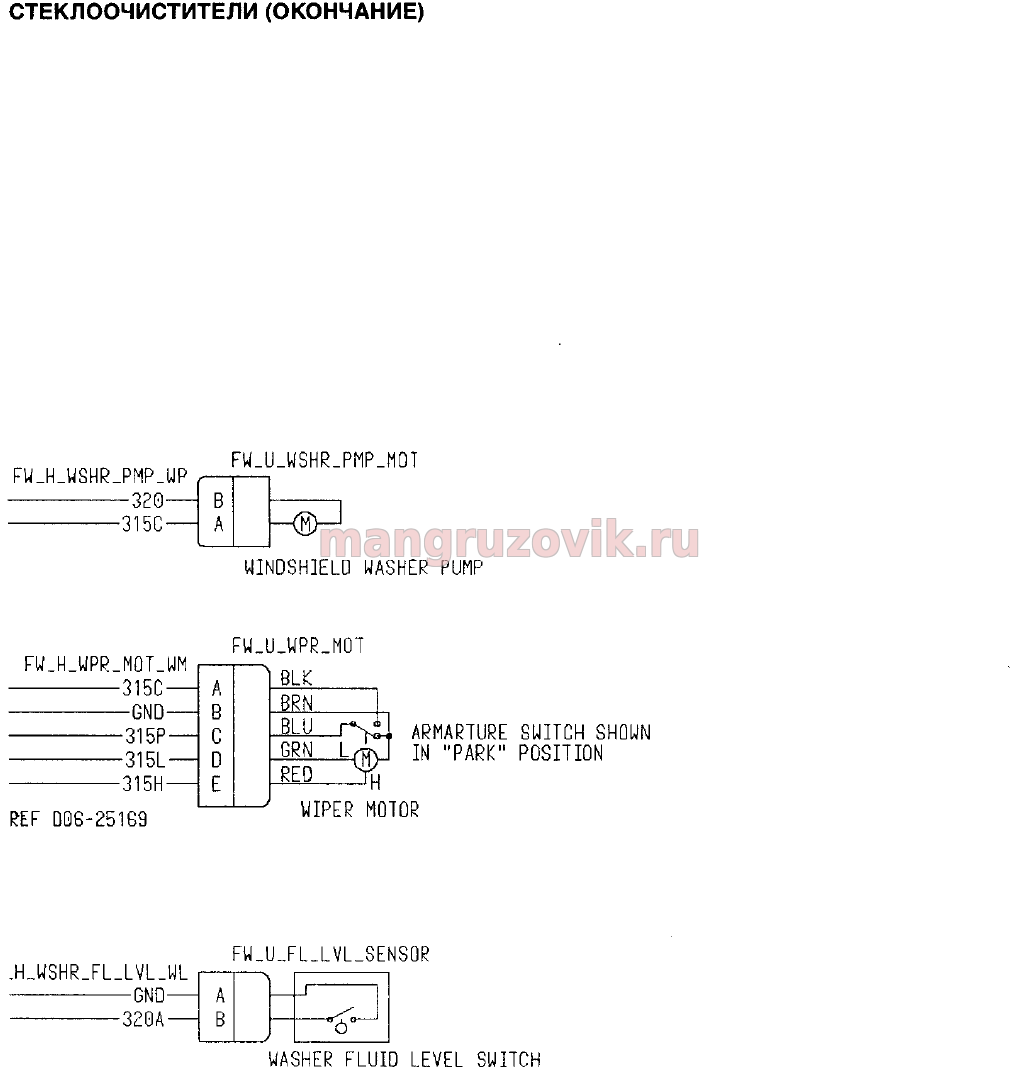

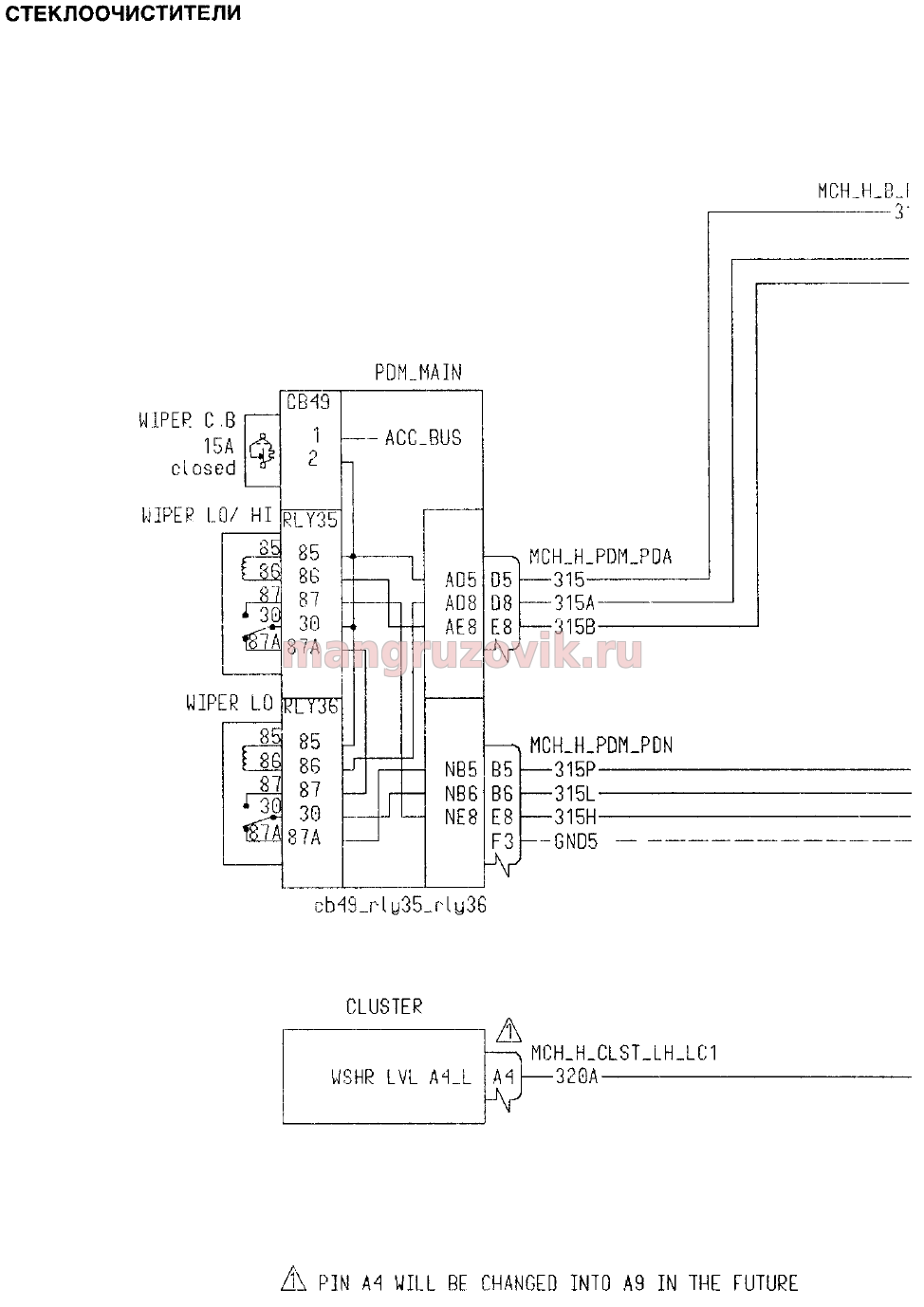

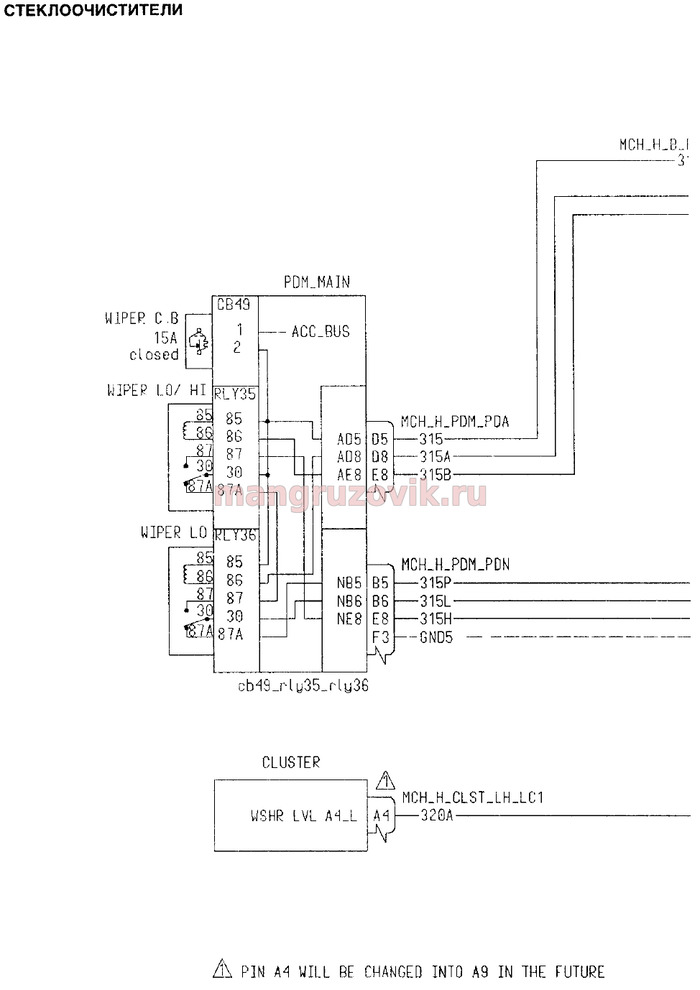

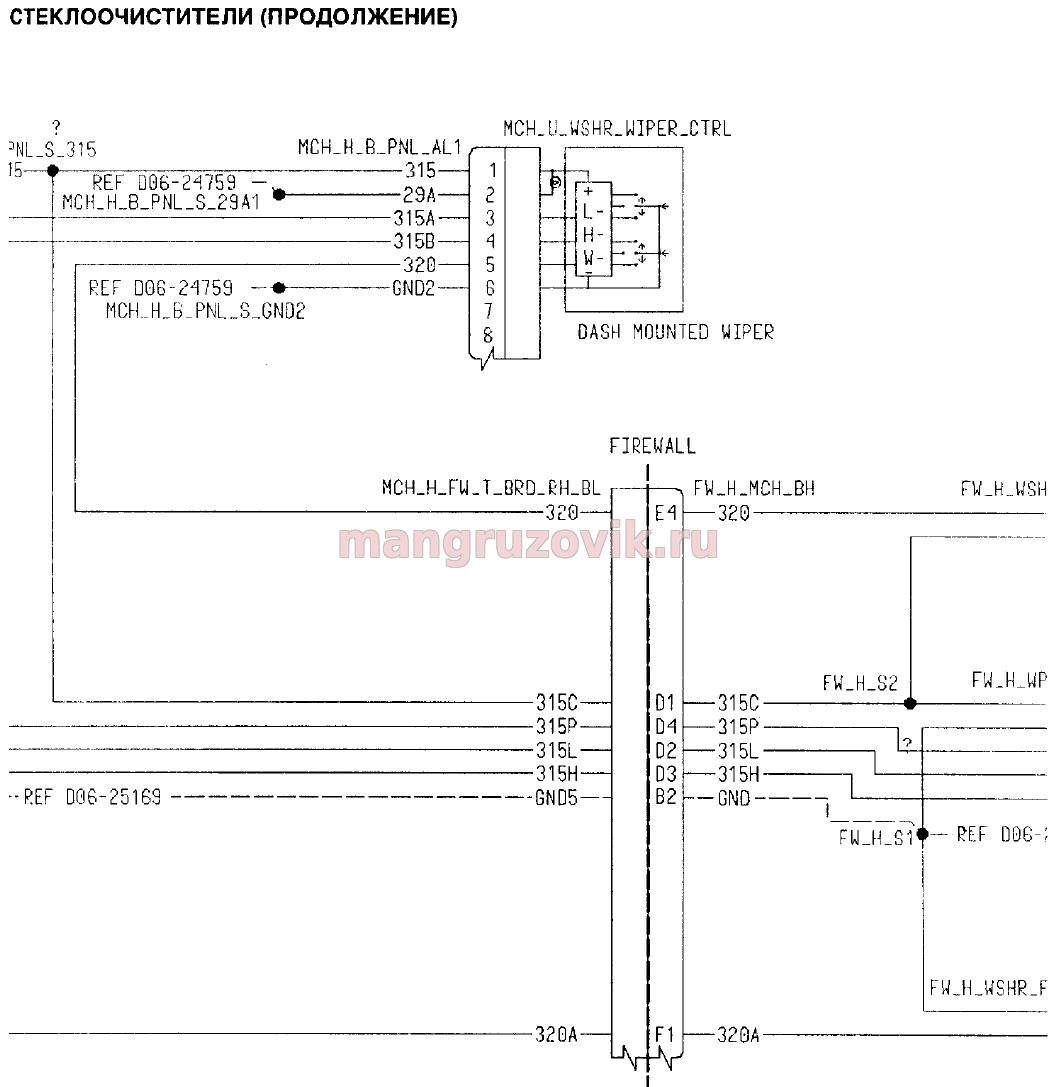

Электрическая схема стеклоочистителей
Схема 9.1
Схема 9.2
Схема 9.3

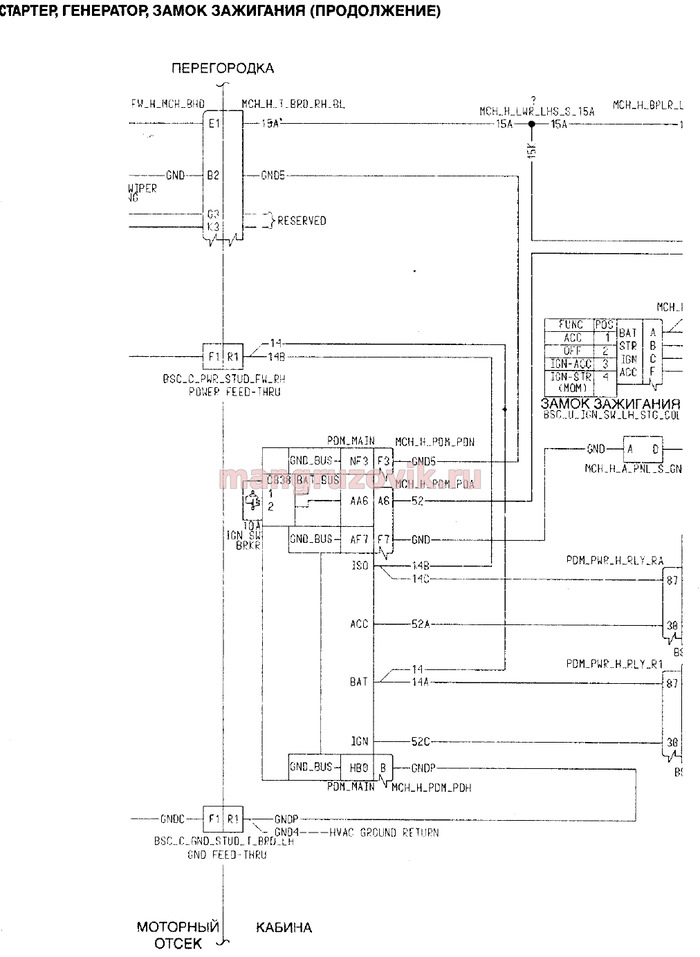

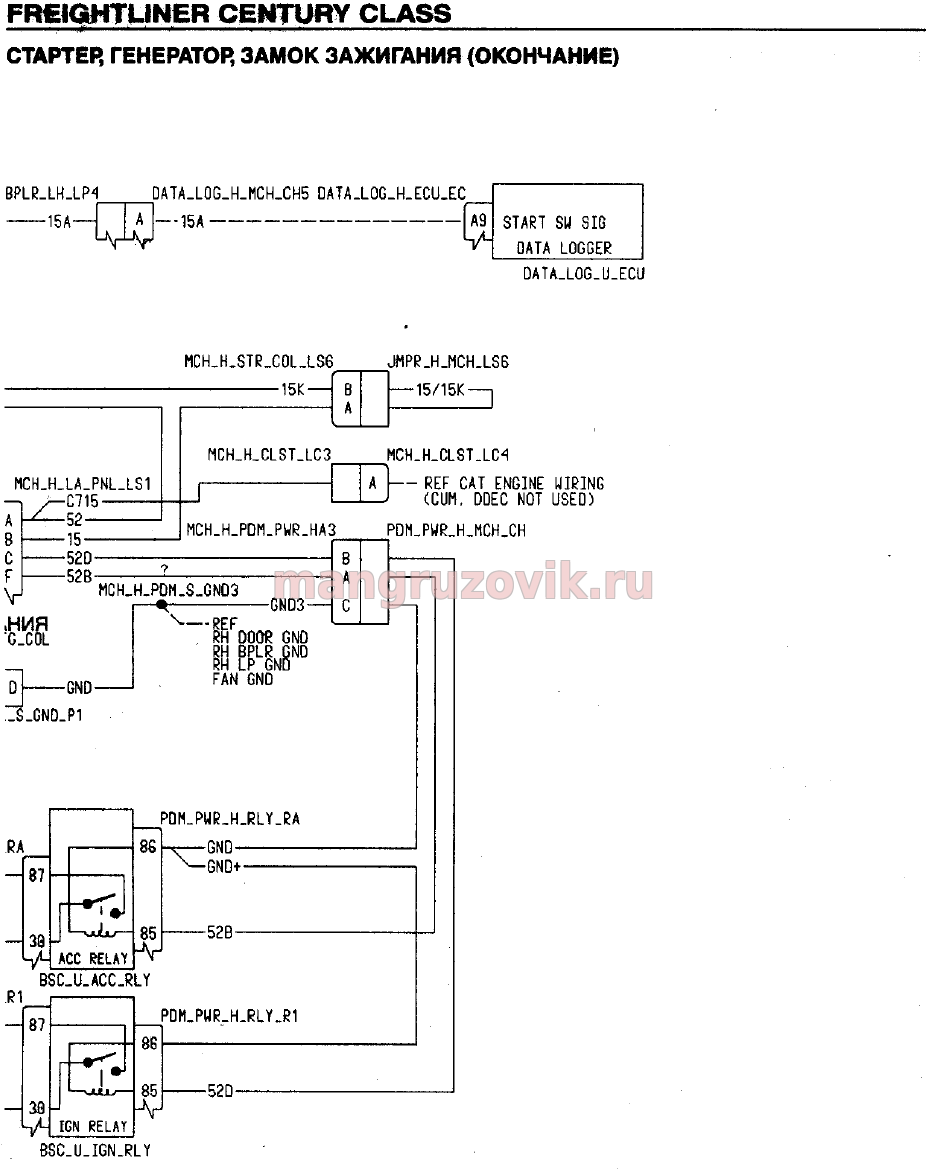

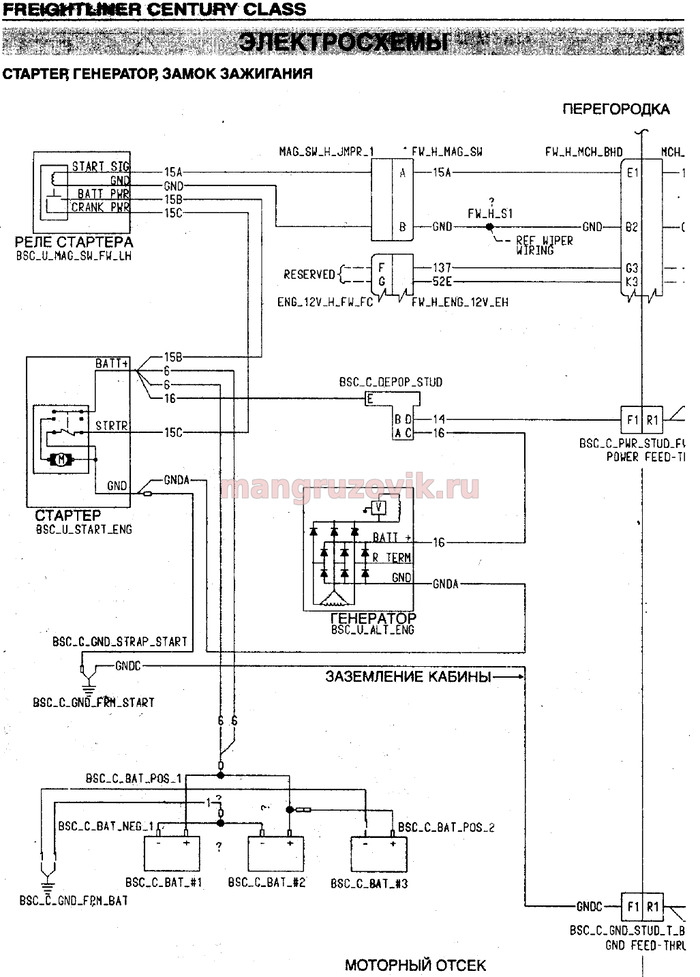

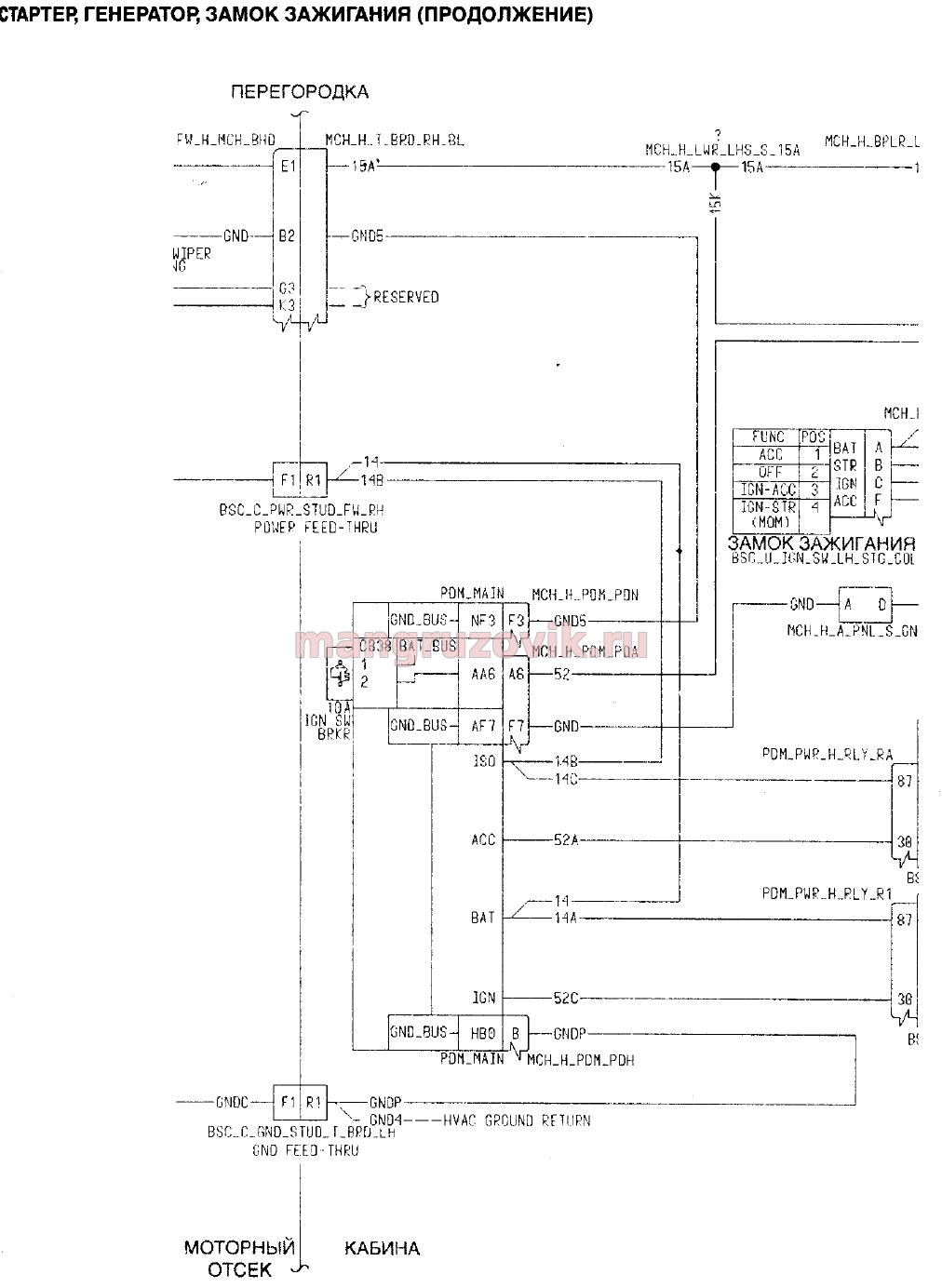

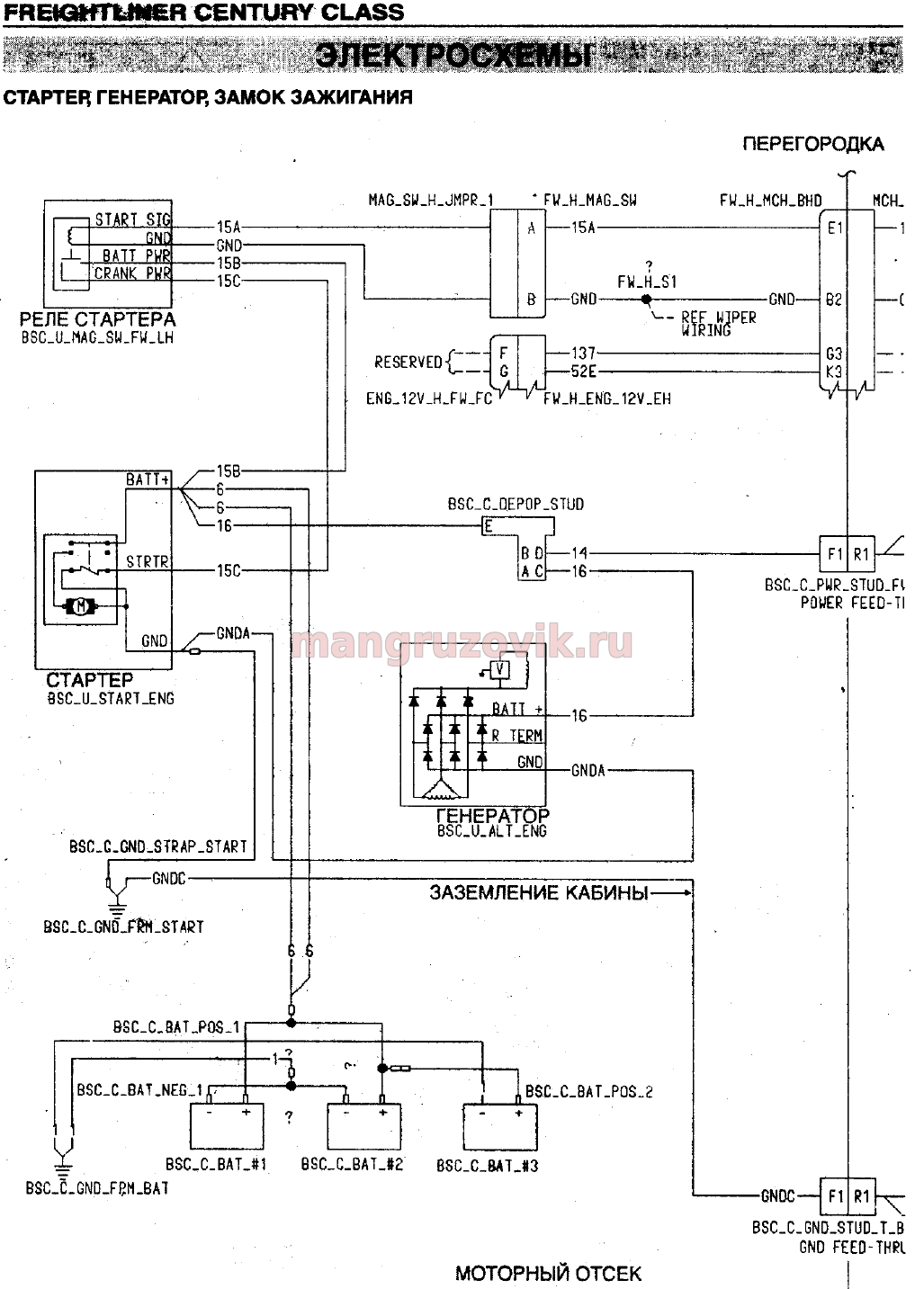

Электрическая схема управления двигателем, подключение стартера, соединение генератора, силовых предохранителей и реле
Схема 10.1
Схема 10.2
Схема 10.3
