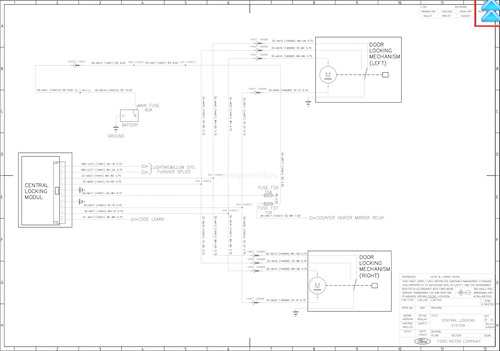

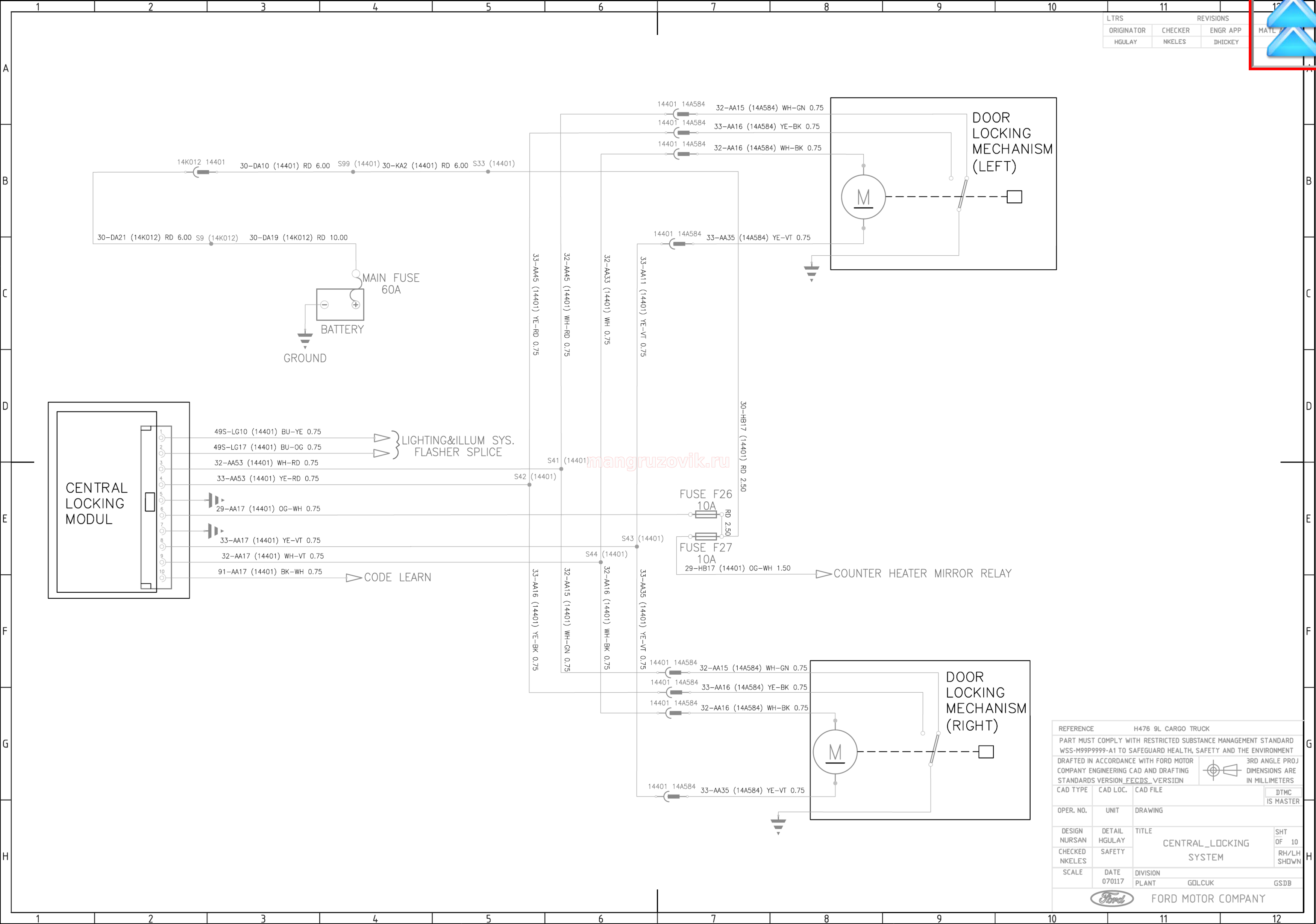

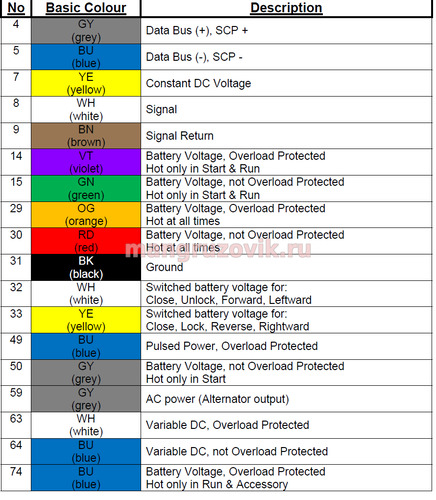

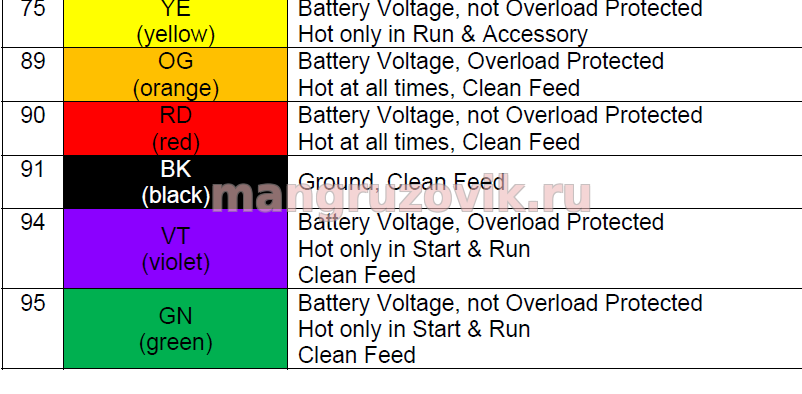

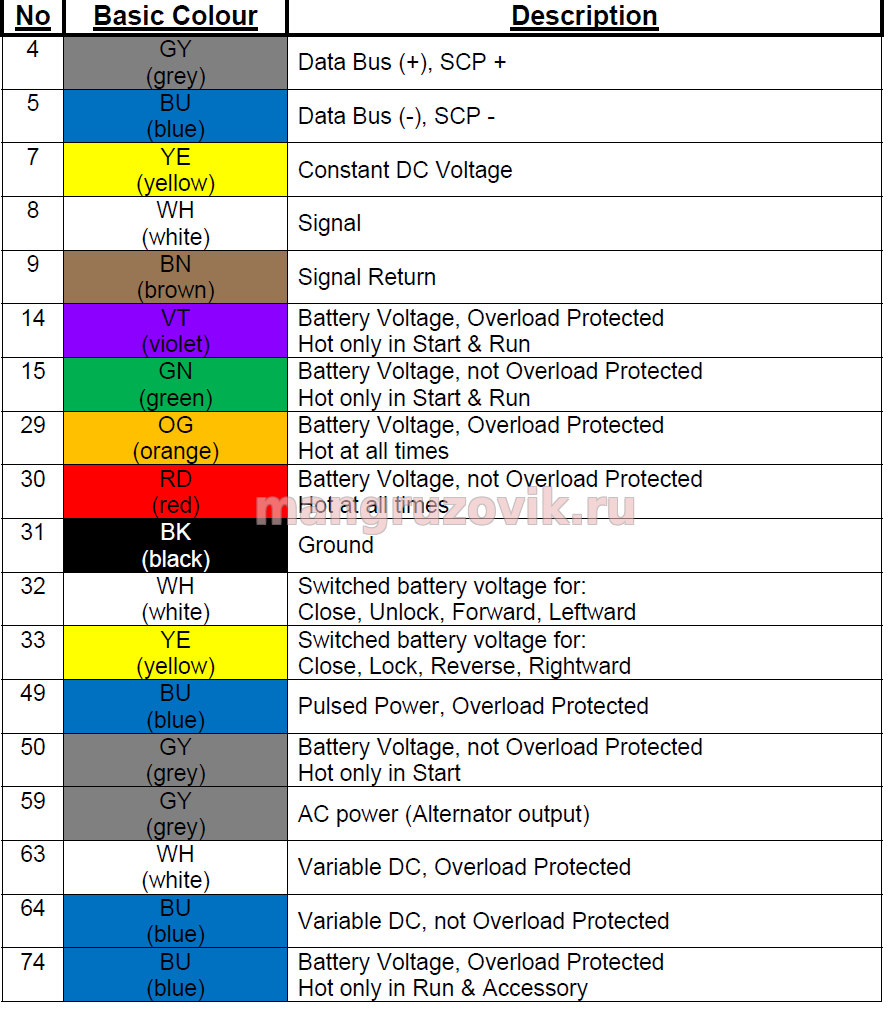

Цвета проводов использующихся в автомобиле и отношение определенного цвета провода конкретному узлу автомобиля.

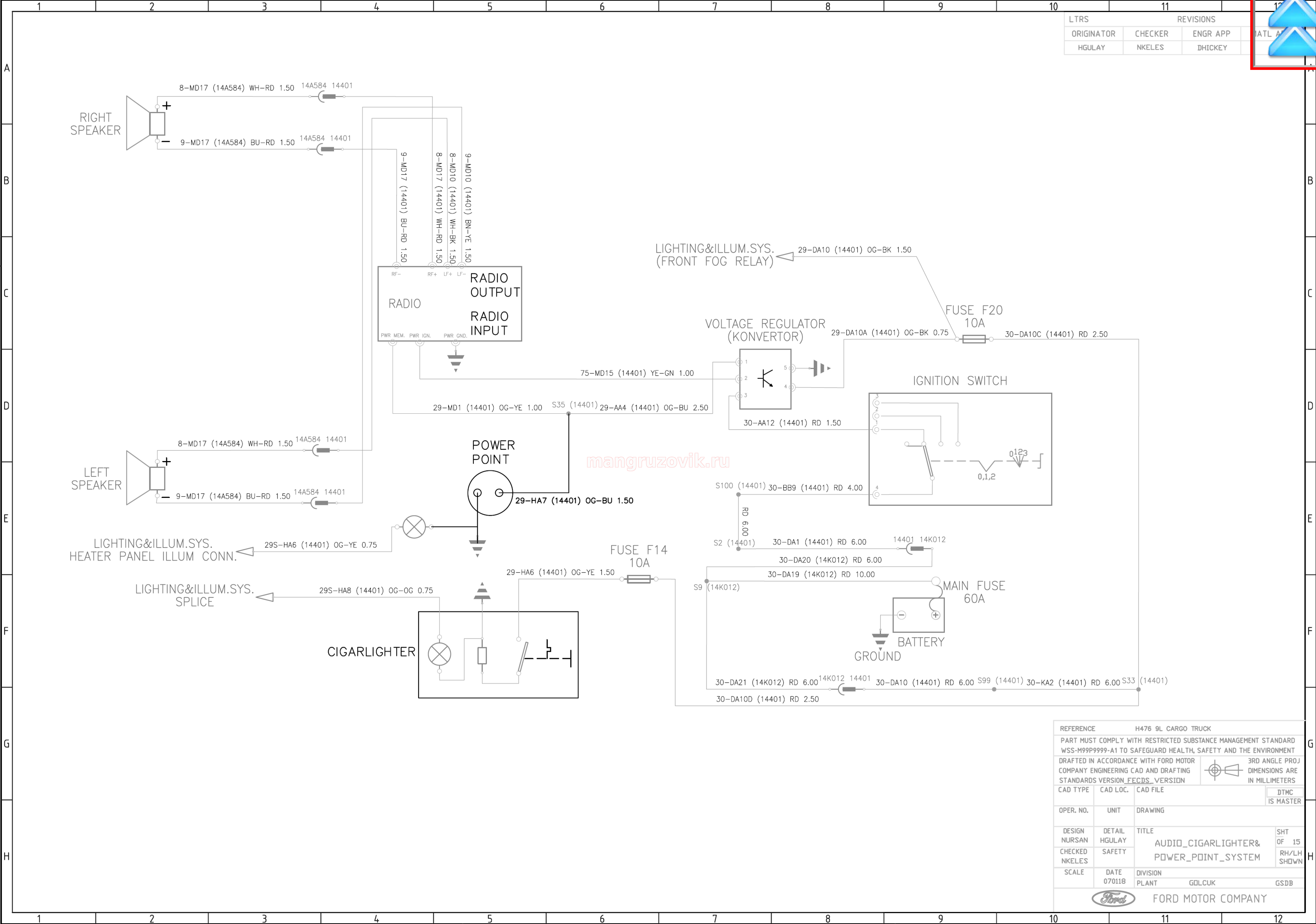

Электрическая схема аудиосистемы и прикуривателей.
Подключение инвертора (понижающего напряжение 24\12 вольт), питание аудио системы от замка зажигания и цепей до включения зажигания, предохранитель магнитолы и прикуривателя, главный предохранитель питания около аккумуляторного отсека.

Ford Cargo Truck электрическая схема

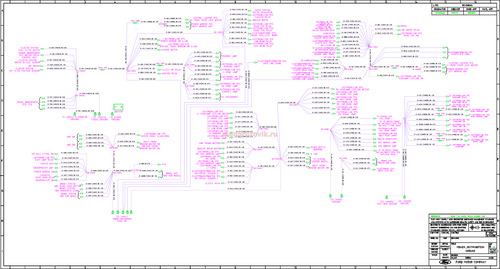

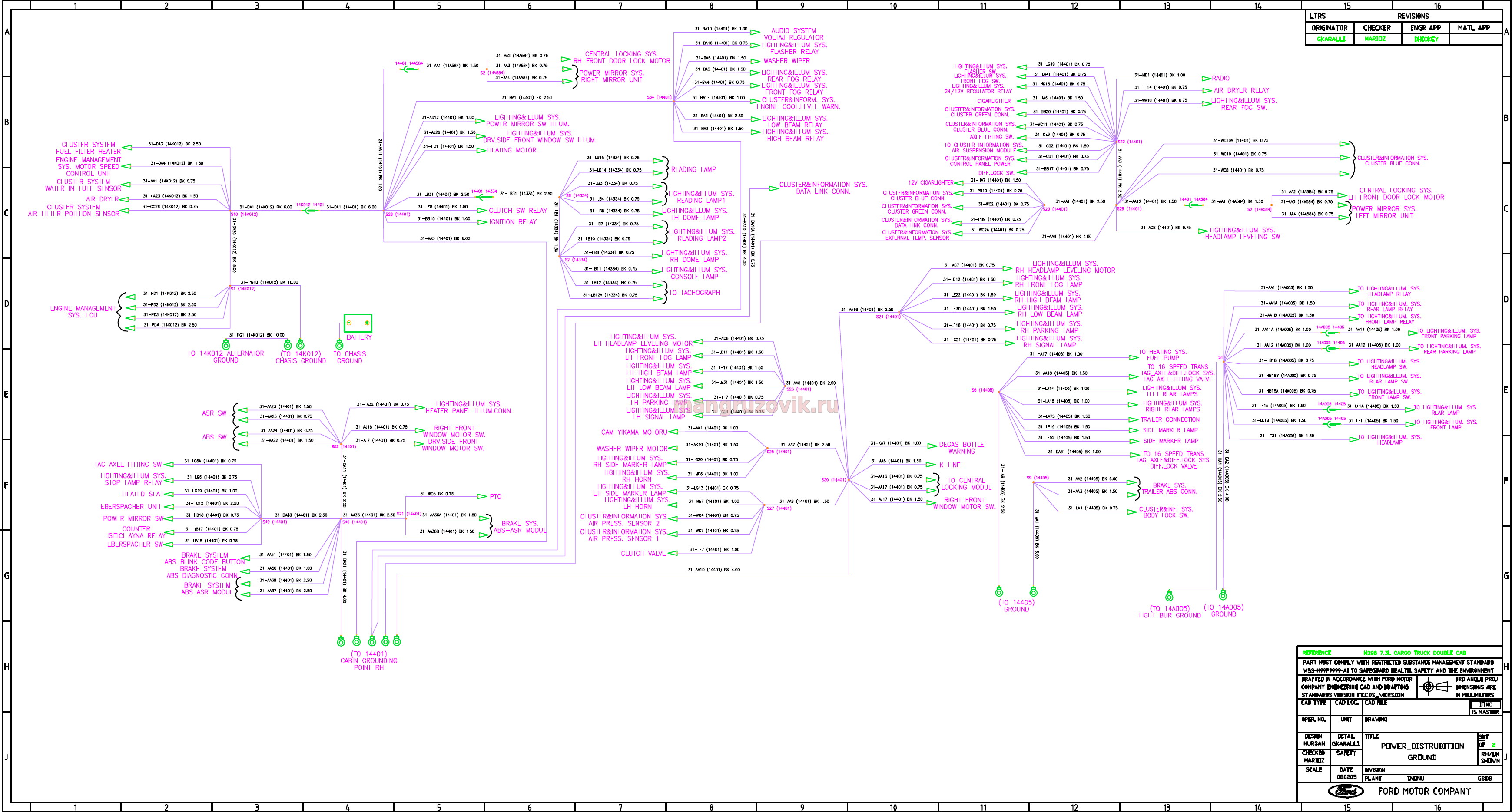

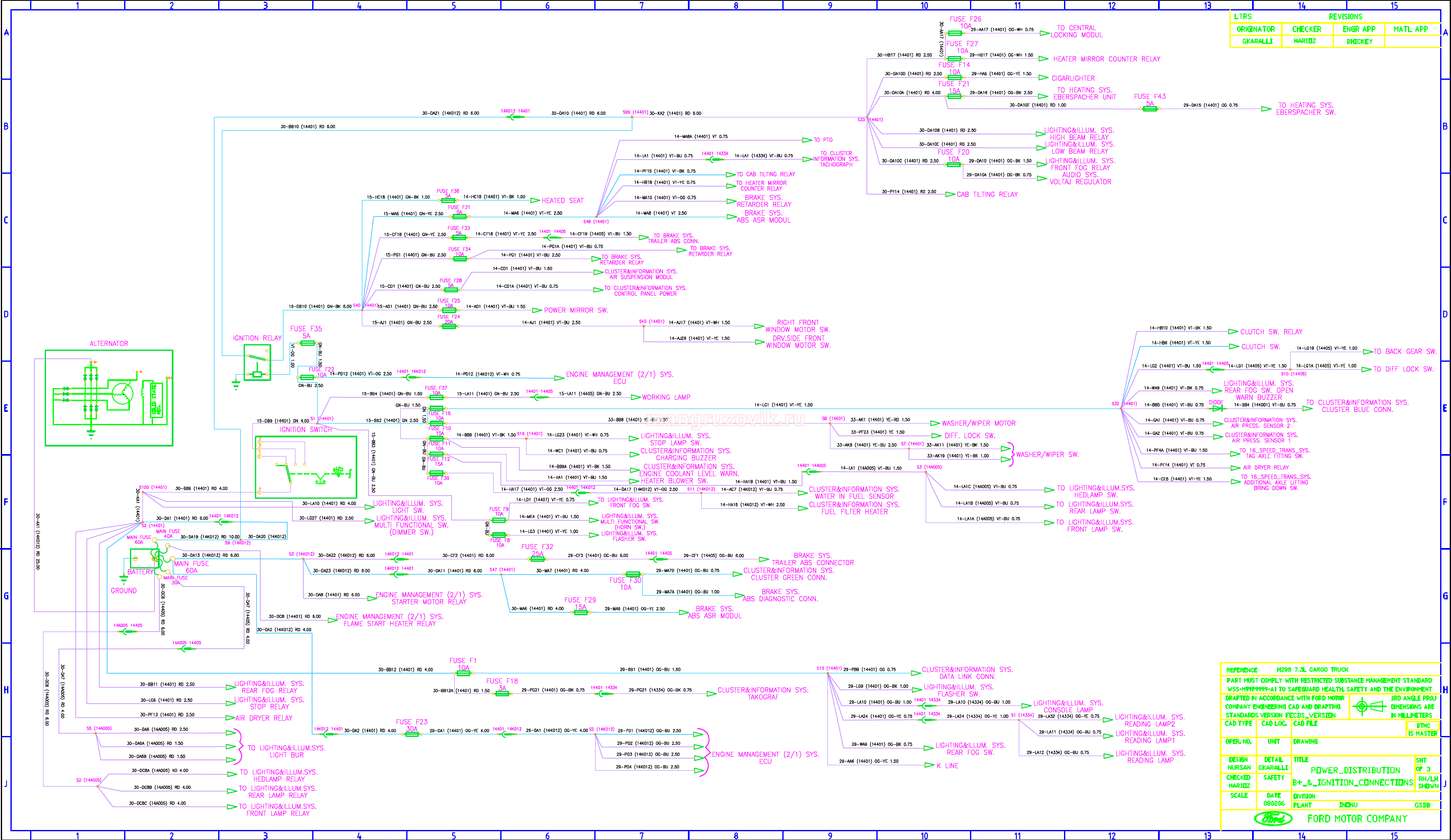

Коммутация предохранителей и главного предохранителя.Подключение замка зажигания.Реле включения зажигания.Распределение цепей зажигания

Ford Cargo Truck Электрическая схема тормозной системы.

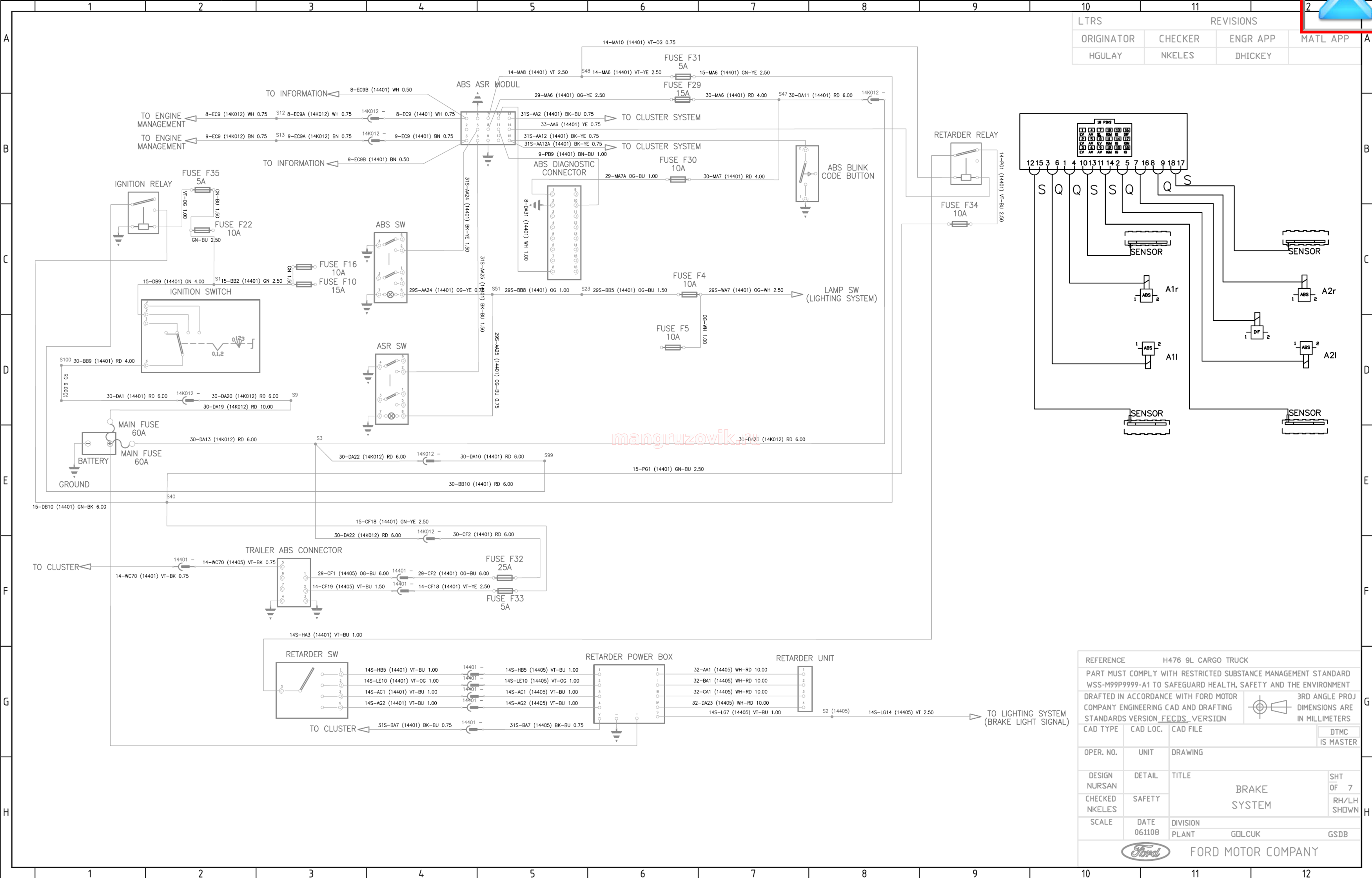

Распиновка блока управления ABS, датчики ABS, датчики тормозных колодок, ASR модуль, диагностический коннектор ABS, предохранители управления тормозной системой автомобиля Ford Cargo Truck.

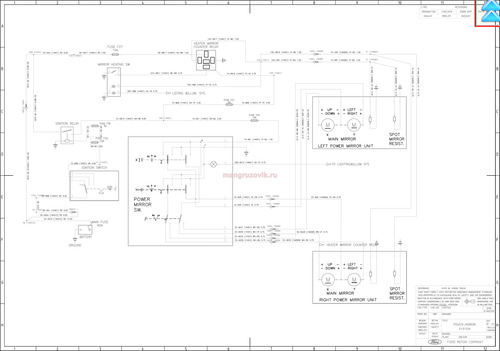

Электрическая схема управления зеркалами заднего вида.

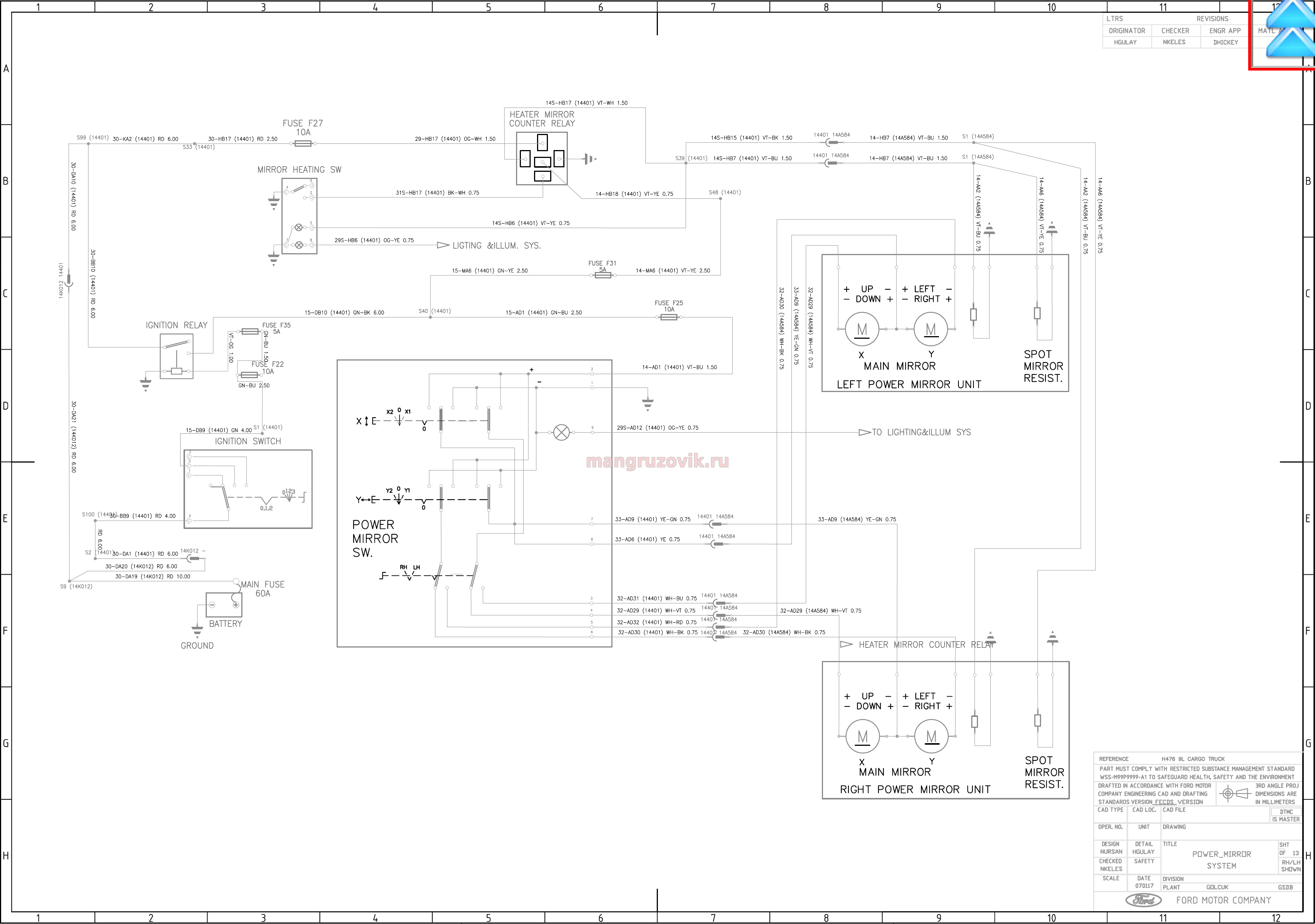

Подключение реле зеркал, коммутация предохранителей поворота зеркал и предохранителя подогрева зеркала, подключение кнопок управления зеркалами заднего вида, сервопривод (электродвигатель) управления зеркалом.



Электрическая схема освещения и звукового сигнала.

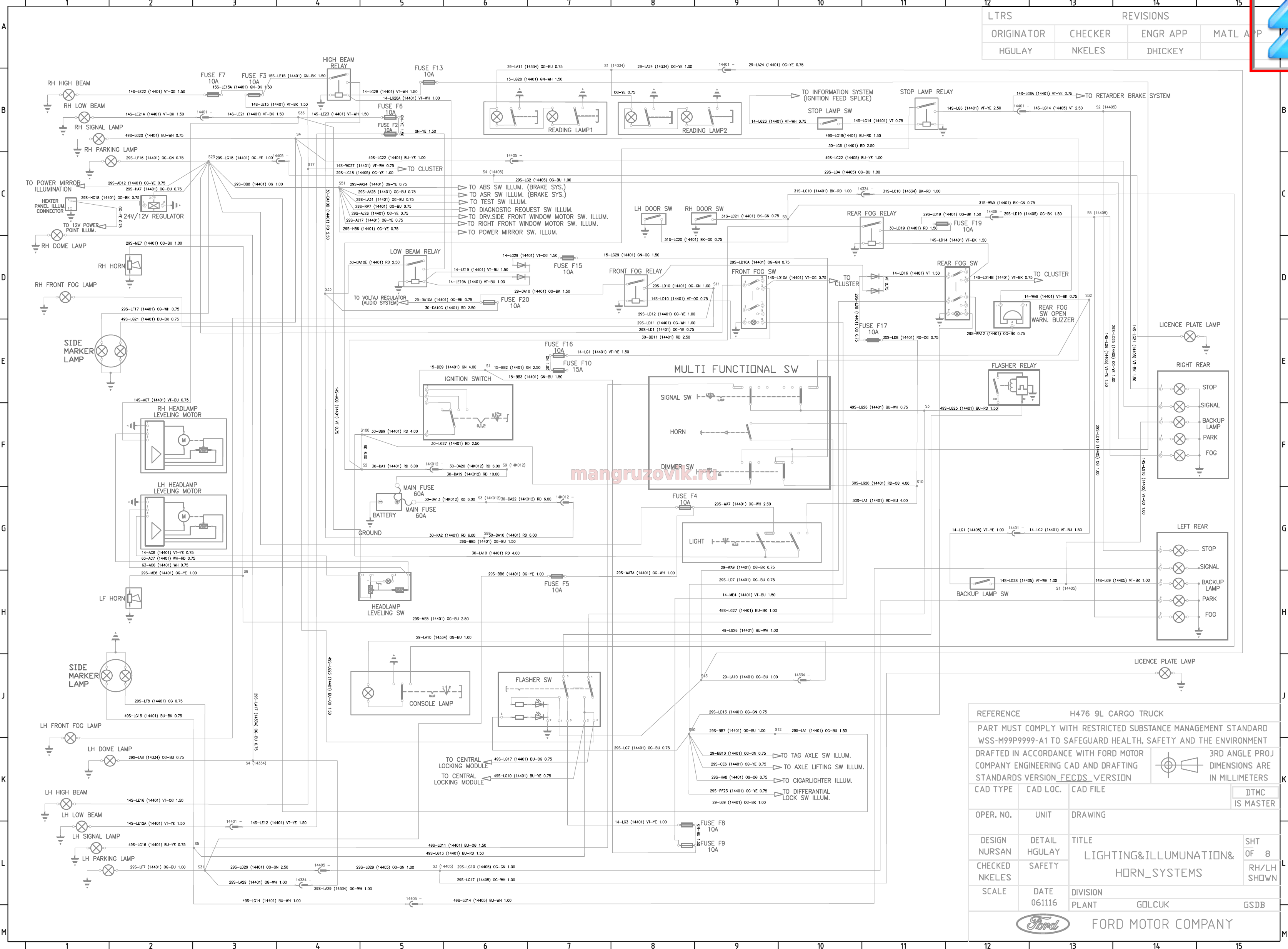

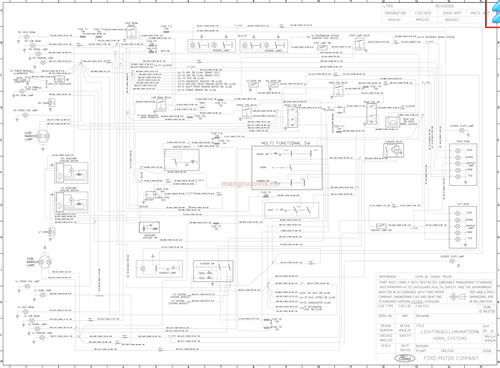

Схема подключения ближнего и дальнего света фар, противотуманных фар, задних противотуманок, габаритов, стояночных огней, поворотников, переключатель аварийной сигнализации (аварийки), стоп сигналов, фар заднего хода, корректор фар, цепь коммутации от главного предохранителя в аккумуляторном отсеке, предохранители освещения подсветки и освещения, схема соединения переключателя освещения и фар, схема коммутации реле фар, реле звукового сигнала, "лягушка" стоп-сигнала, освещение салона, подсветка приборной панели, соединение с замком зажигания.

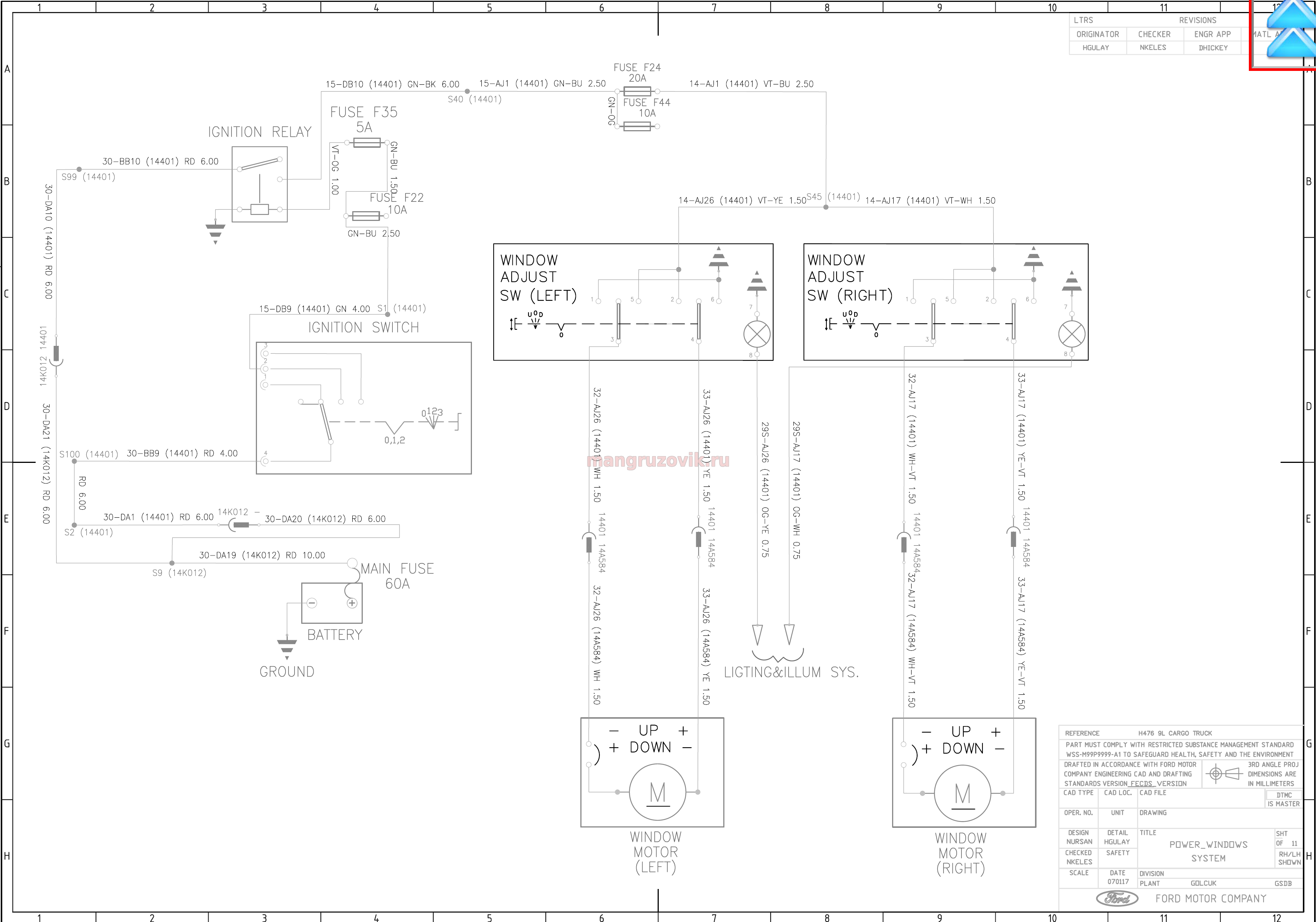

Электрическая схема стеклоподъемников.

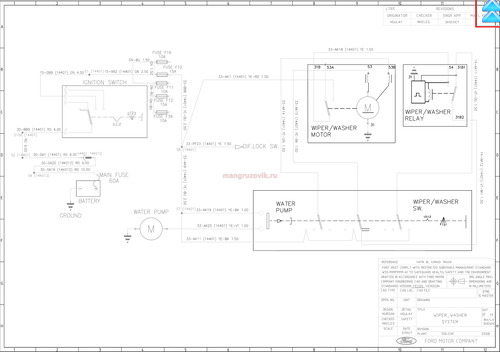

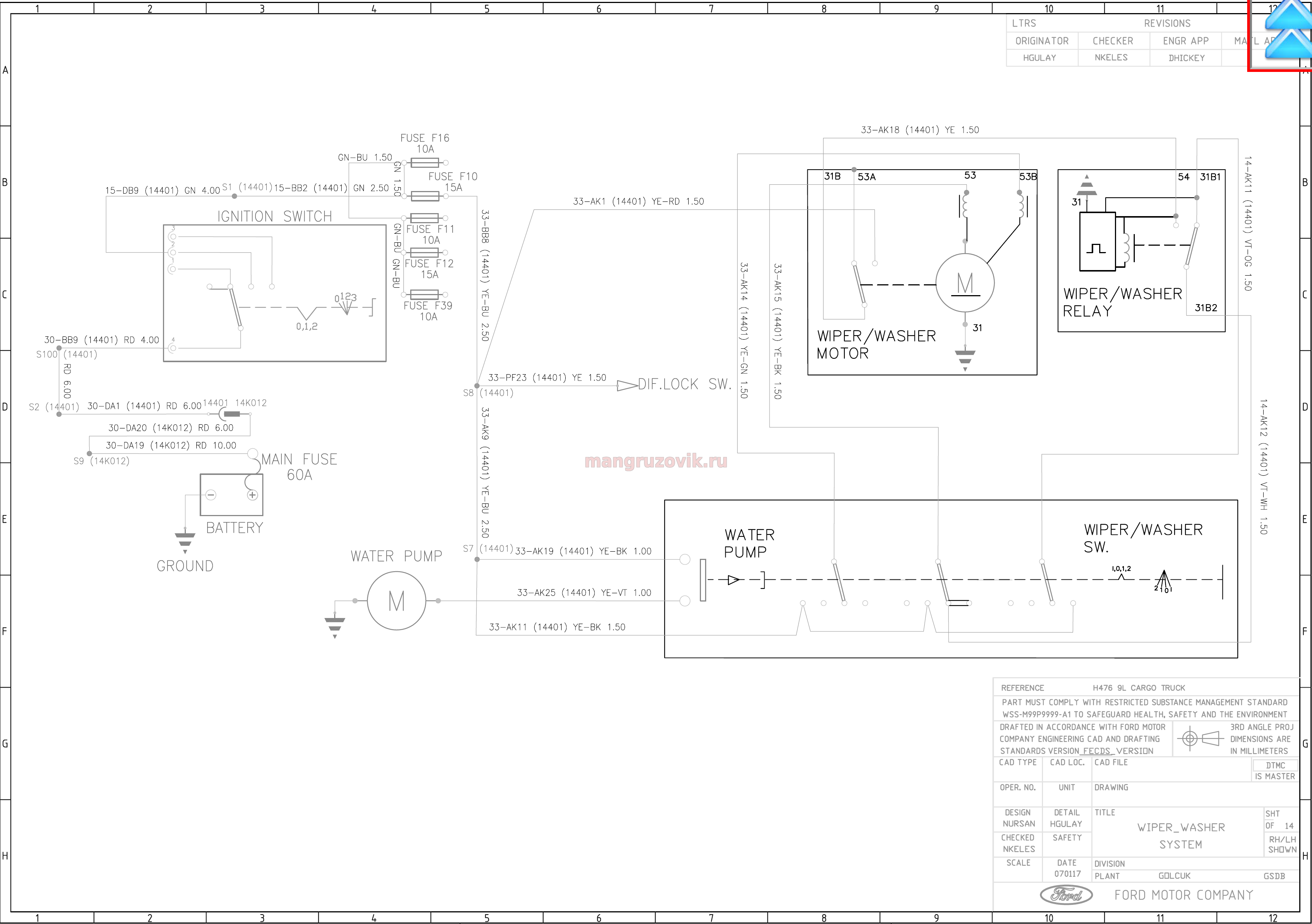

Электрическая схема стеклоочистителей лобового стекла и очистителей фар.

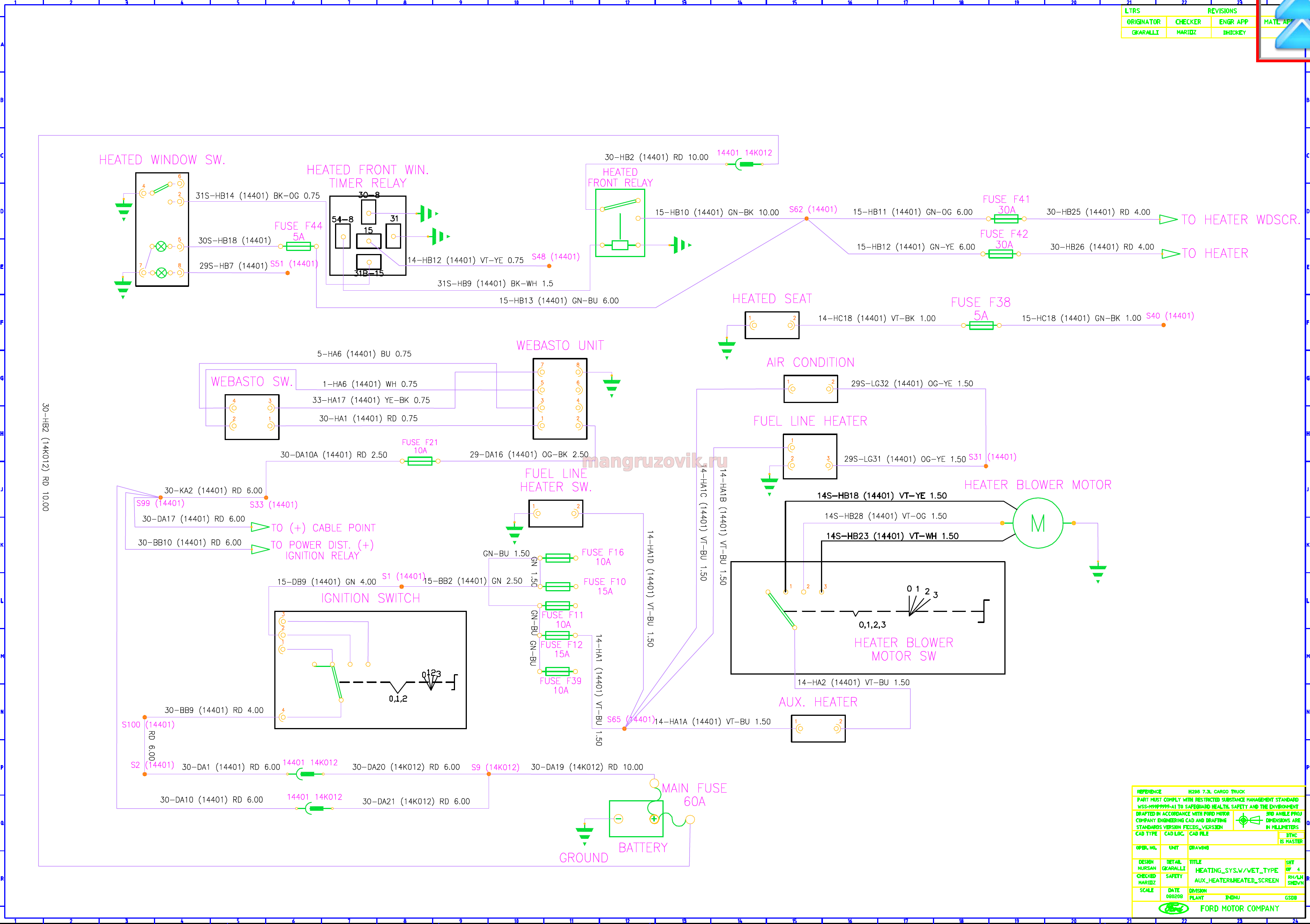

Электрическая схема штатного отопителя салона, кондиционера и дополнительного отопителя Вебасто (Webasto).

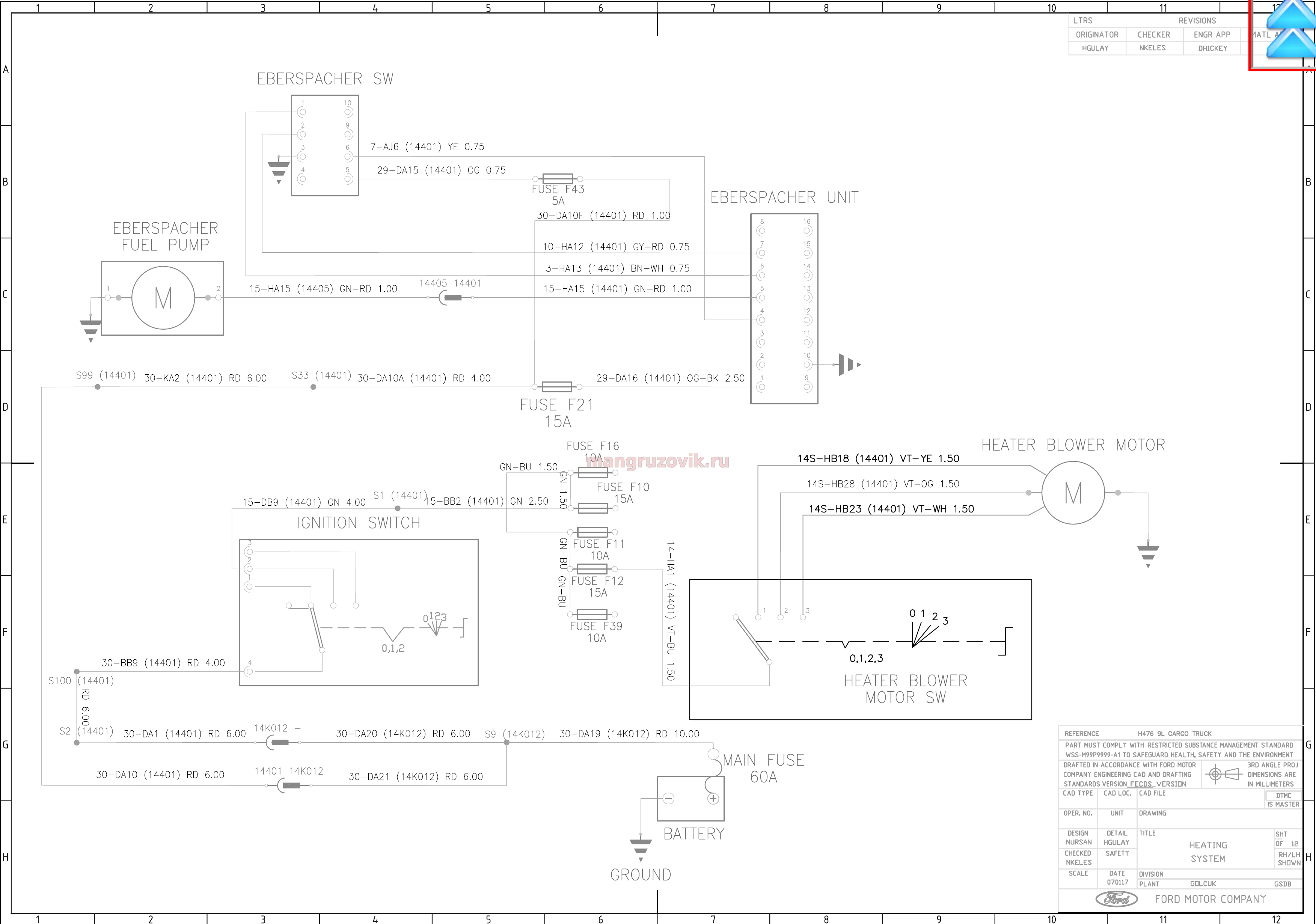

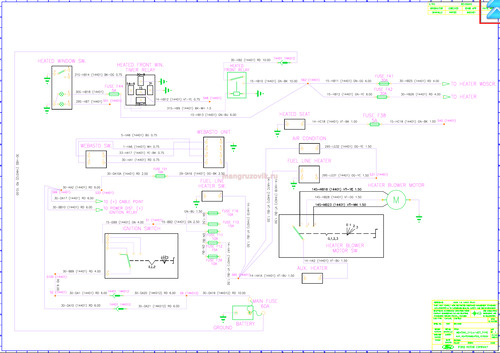

Электрическая схема подключения пульта управления Вебасто и схема подключения отопителя Webasto, подключение топливного насоса автономного отопителя Webasto, коммутация реле и предохранителей штатного и дополнительного отопителя, схема подключения переключателя многопозиционного штатного отопителя, подключение электромотора печки.



Электрическая схема штатного отопителя салона, кондиционера и дополнительного отопителя Эбешпехер (Eberspacher).
Электрическая схема подключения пульта управления Эбешпехер (Eberspacher) и схема подключения отопителя Эбешпехер (Eberspacher), подключение топливного насоса автономного отопителя Эбешпехер (Eberspacher), коммутация реле и предохранителей штатного и дополнительного отопителя, схема подключения переключателя многопозиционного штатного отопителя, подключение электромотора печки.

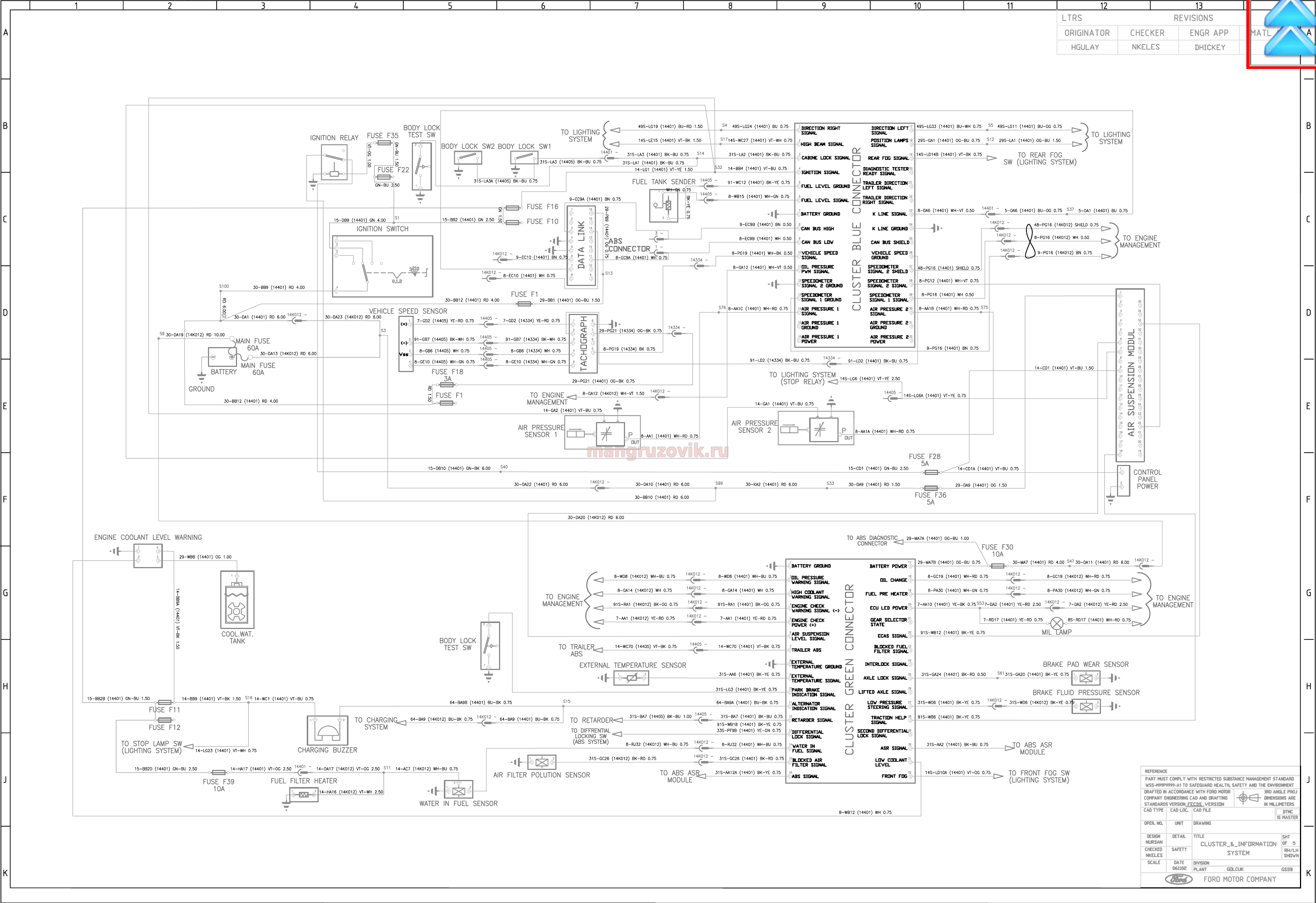

Электрическая схема приборной панели (щитка приборов),

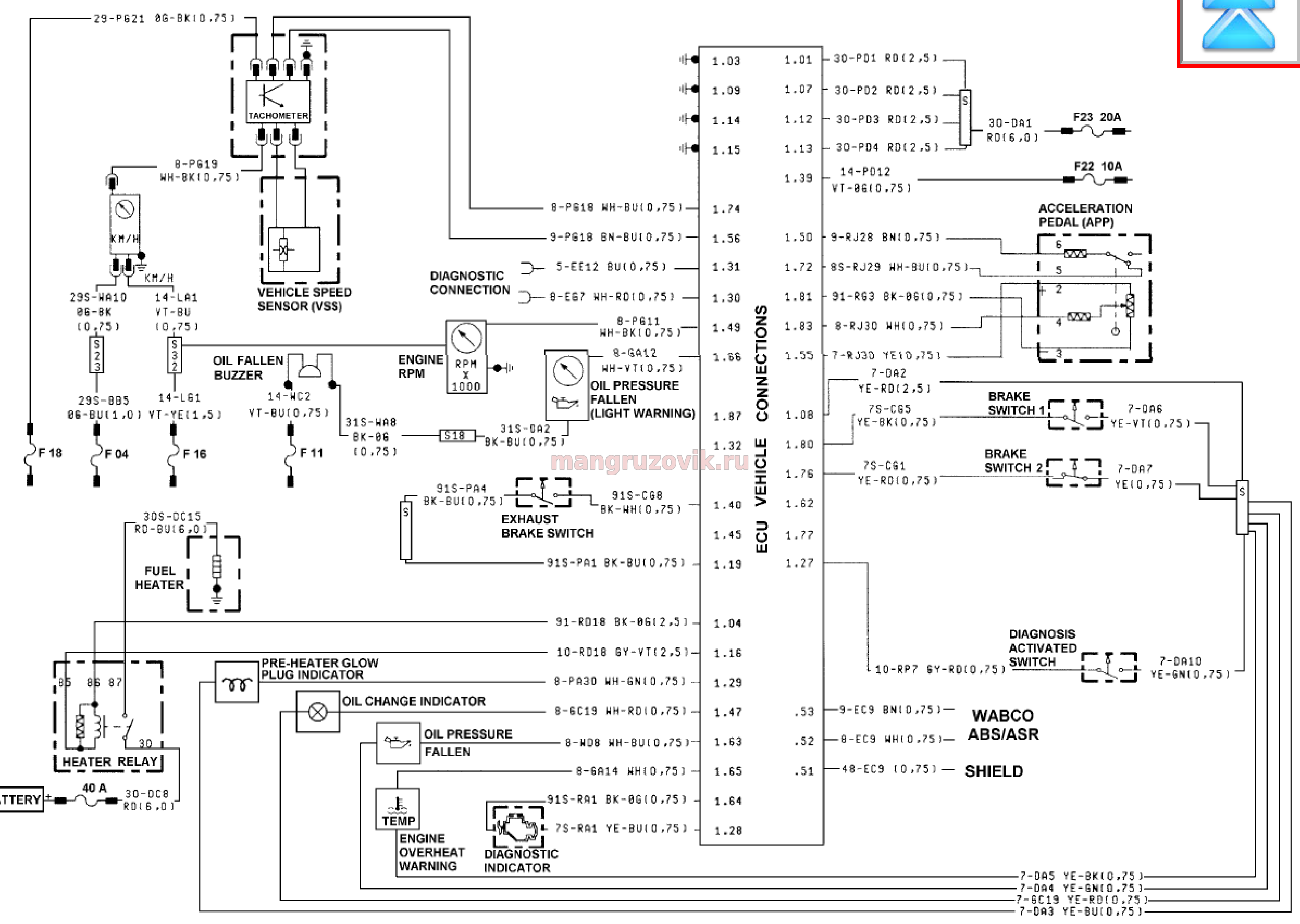

Подключение указателя и датчика скорости, подключение тахографа, датчиков и указателей давления воздуха, подключение электронного табло служебной (текущей) информации, датчика и указателя уровня топлива в баке, распиновка коннекторов приборной доски, модуль подготовки воздуха, датчик и указатель температуры, датчики воды и масла, подключение реле зажигания и замка зажигания и прочее.

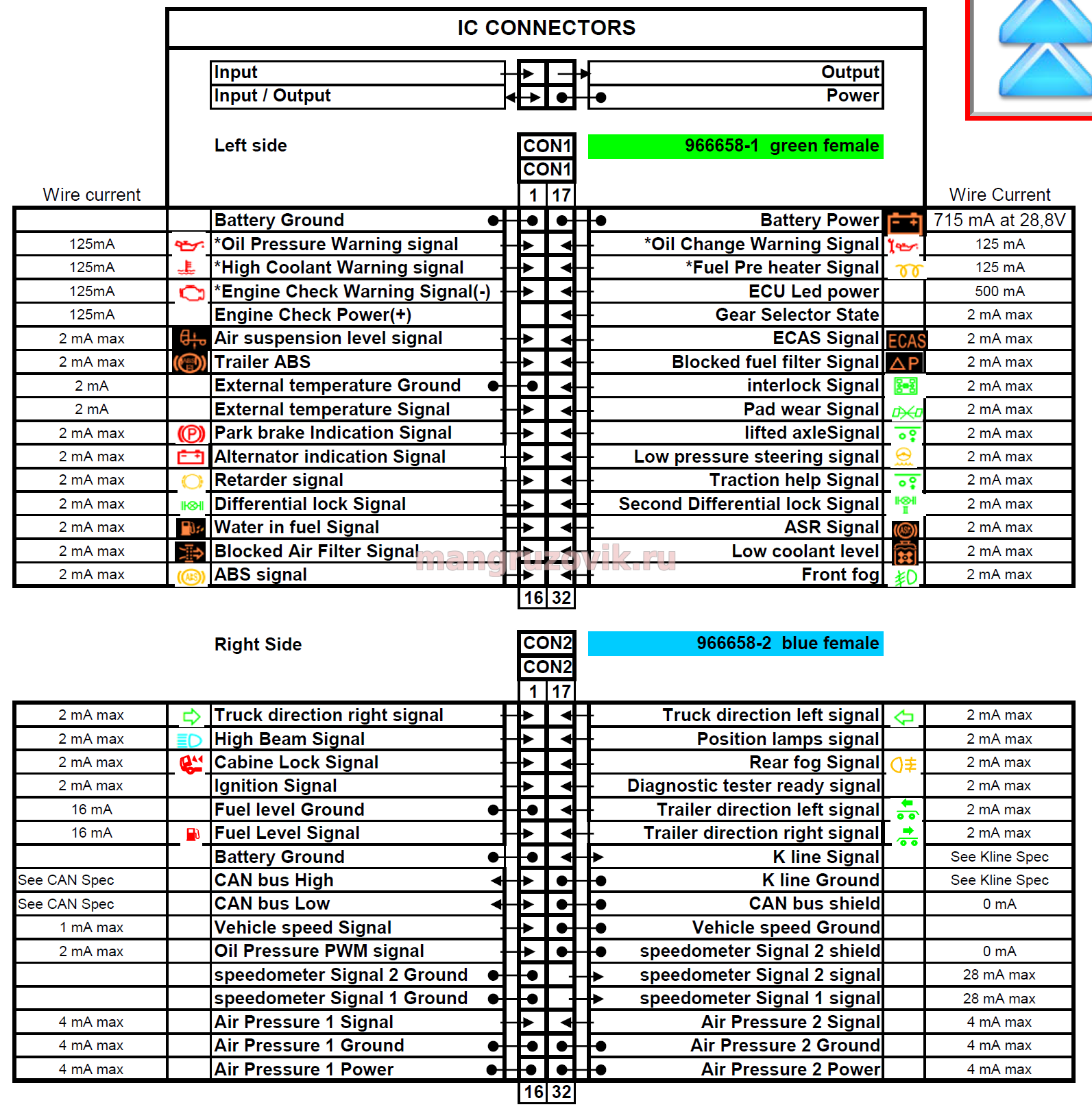

Распиновка разъемов на приборной панели автомобиля Ford Cargo Truck.



Электрическая схема управления двигателем.

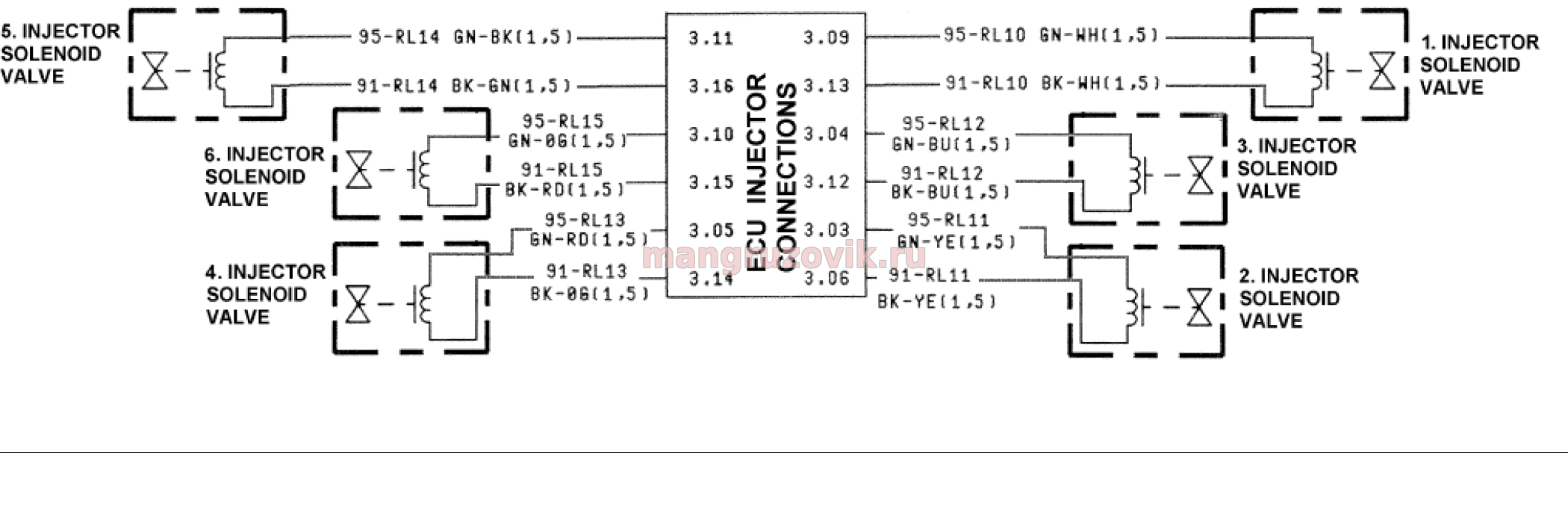

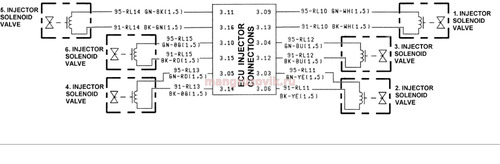

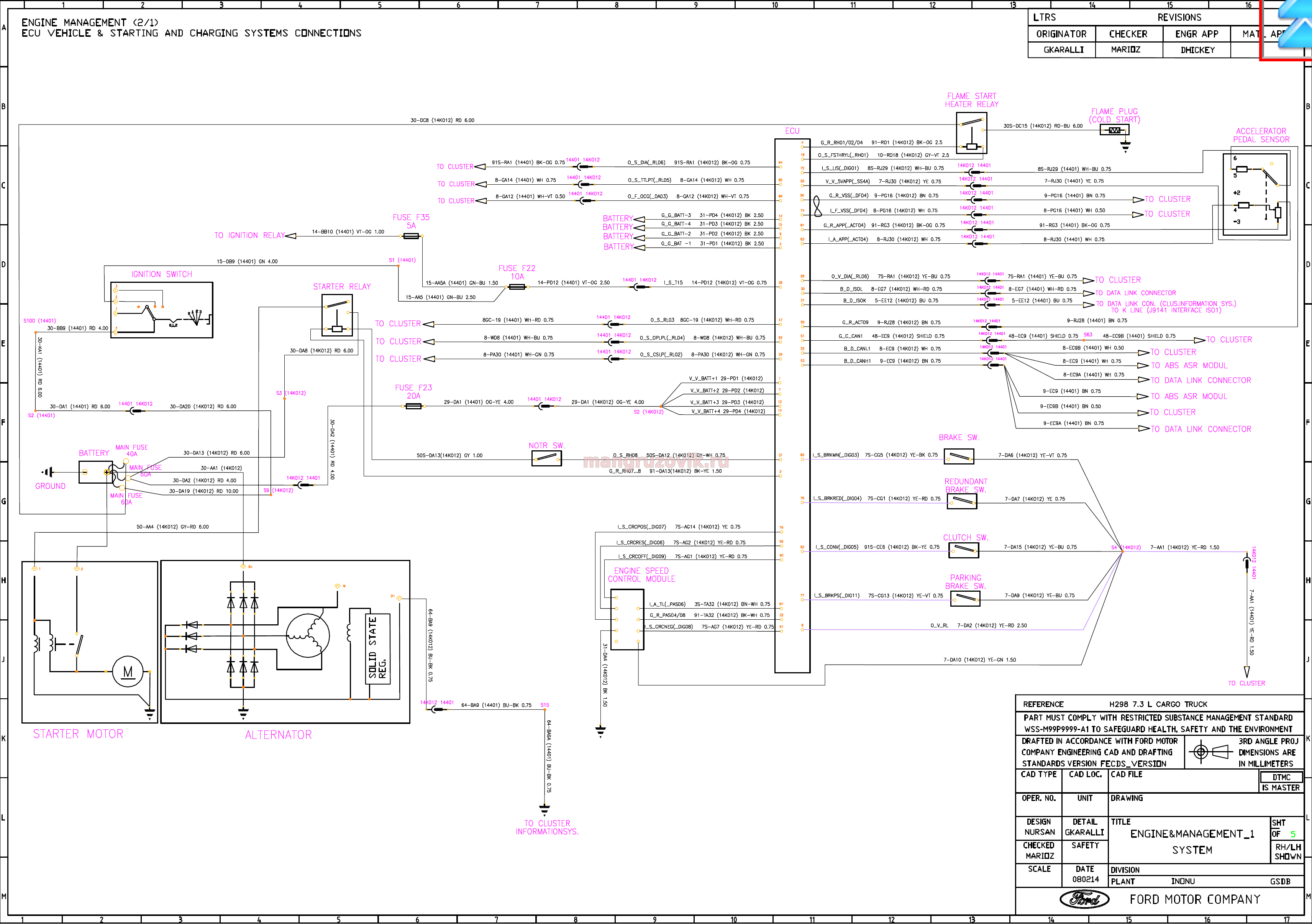

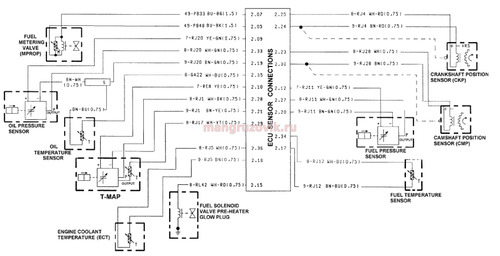

Электросхема подключения генератора зарядки аккумуляторов, стартера, подключение замка зажигания, реле стартера, предохранителя зажигания, блока управления двигателем, подключение датчиков и селеноидов, вентилятора охлаждения, датчика положения коленвала, датчика положения распредвала, датчиков температуры и масла и прочее, соединение форсунок и топливного насоса.

схема 1 Электрическая схема управления двигателем.



схема 2 Электрическая схема управления двигателем.



схема 3 Электрическая схема управления двигателем.



схема 4 Электрическая схема управления двигателем.

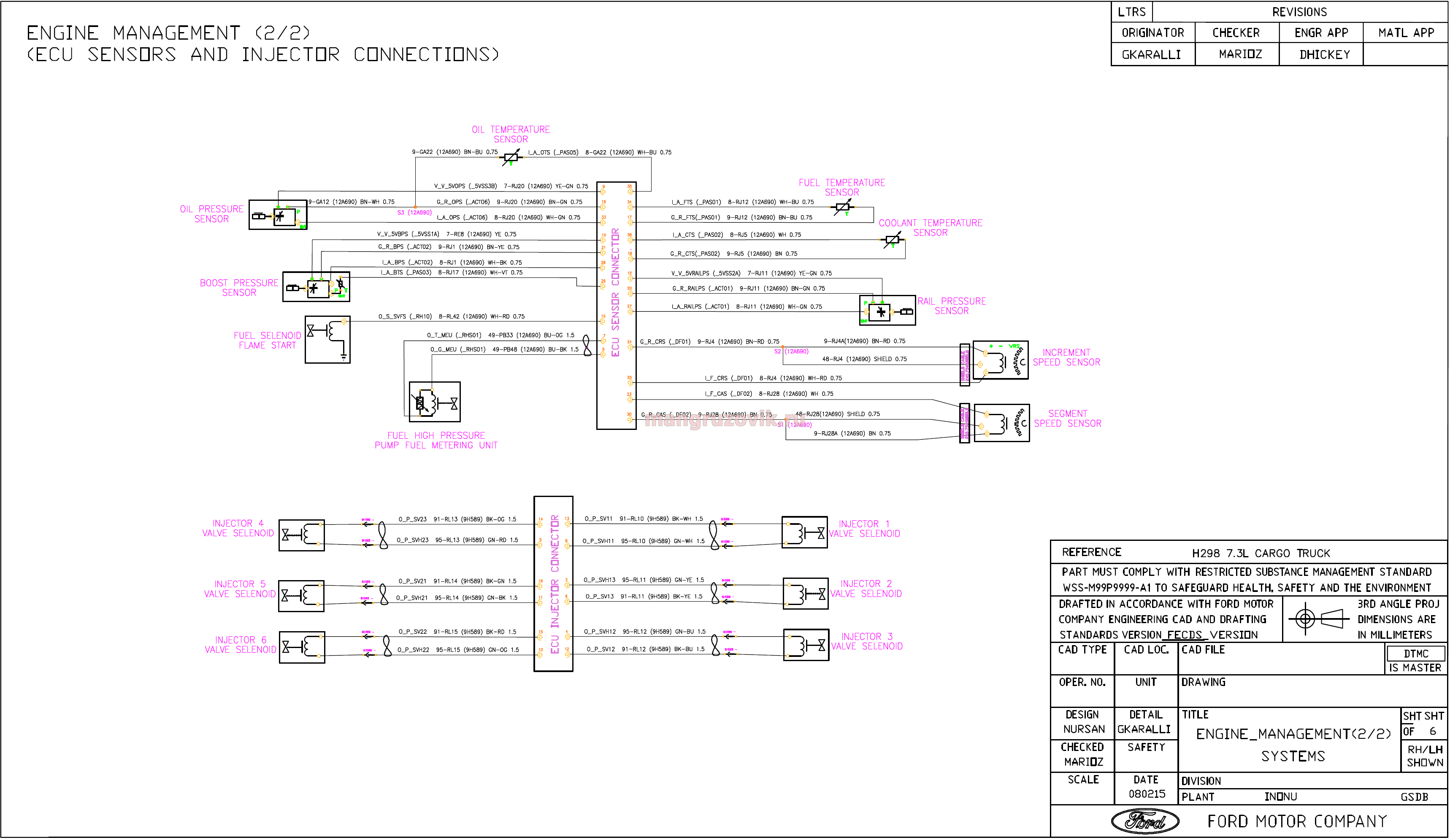

схема 5 Электрическая схема управления двигателем.
