Электрические схемы грузового автомобиля JAC HFC1020K Двигатель YSD490Q

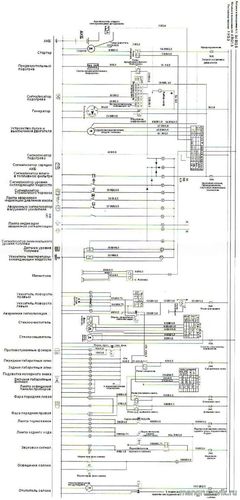

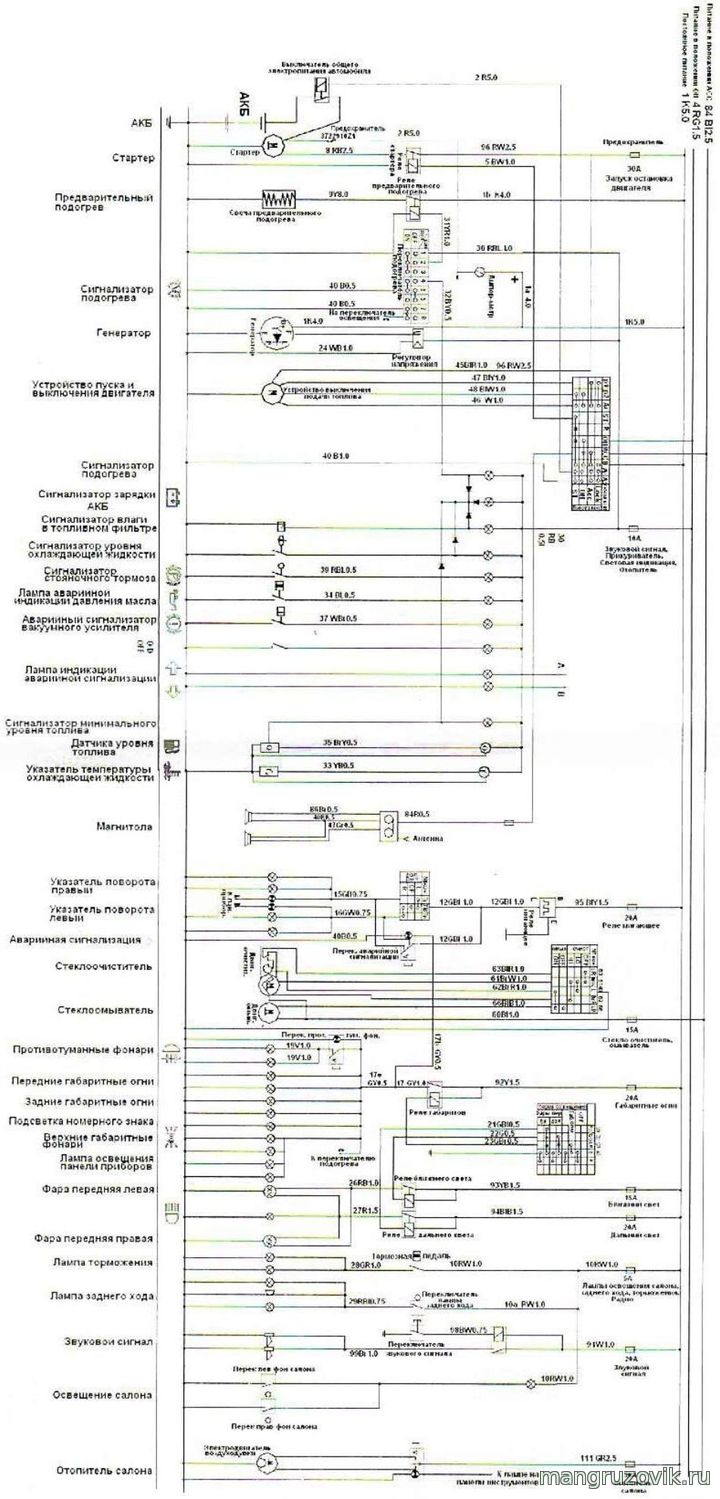

Звуковой сигнал, освещение салона, отопитель салона, лампа заднего хода, стоп сигналы, фары, подсветка щитка приборов, подсветка номера, верхние и нижние габариты, противотуманки, стеклоомыватель, стеклоочиститель, аварийка, указатели поворотов, магнитола, указатель ОЖ, указатель топлива, лампа аварийной индикации давления масла, сигнализатор стояночного тормоза, аварийный указатель вакуумного усилителя, сигнализатор охлаждающей жидкости, сигнализатор подогрева, сигнализатор влаги в топливном фильтре, сигнализатор зарядки АКБ генератор, устройство пуска и выключения двигателя, стартер, реле предварительного подогрева. 1 схема

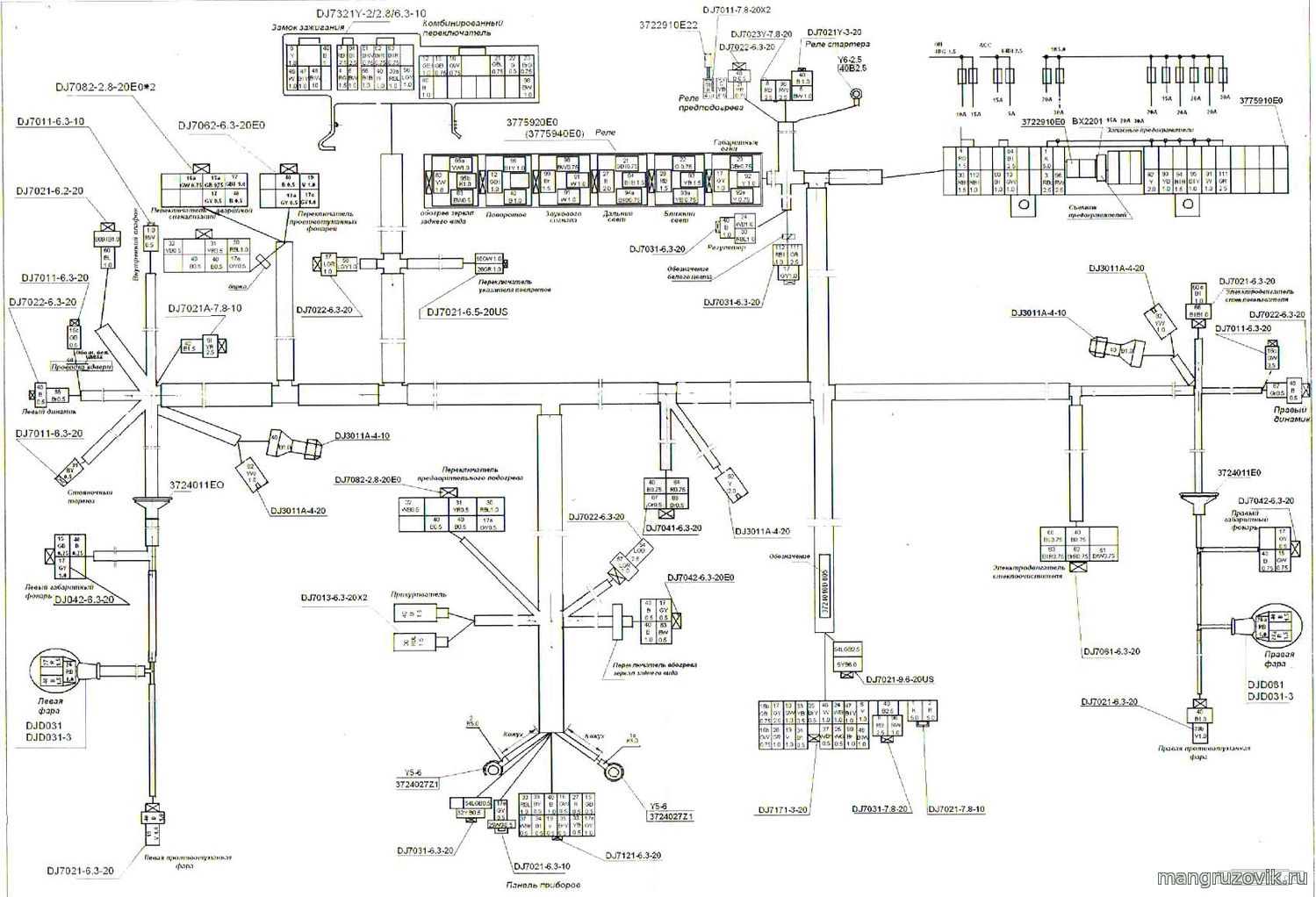

Электрический разъем замка зажигания-распиновка, разъем комбинированного переключателя по рулем, разъем аварийной сигнализации, разъем клавиши противотуманных фонарей, контакты стояночного тормоза, электрические контакты фар, распиновка выключателя предварительного подогрева, прикуриватель, панели приборов, переключатель подогрева зеркал заднего вида, схема подключения электродвигателя стеклоочистителя, колодка предохранителей. 2 схема

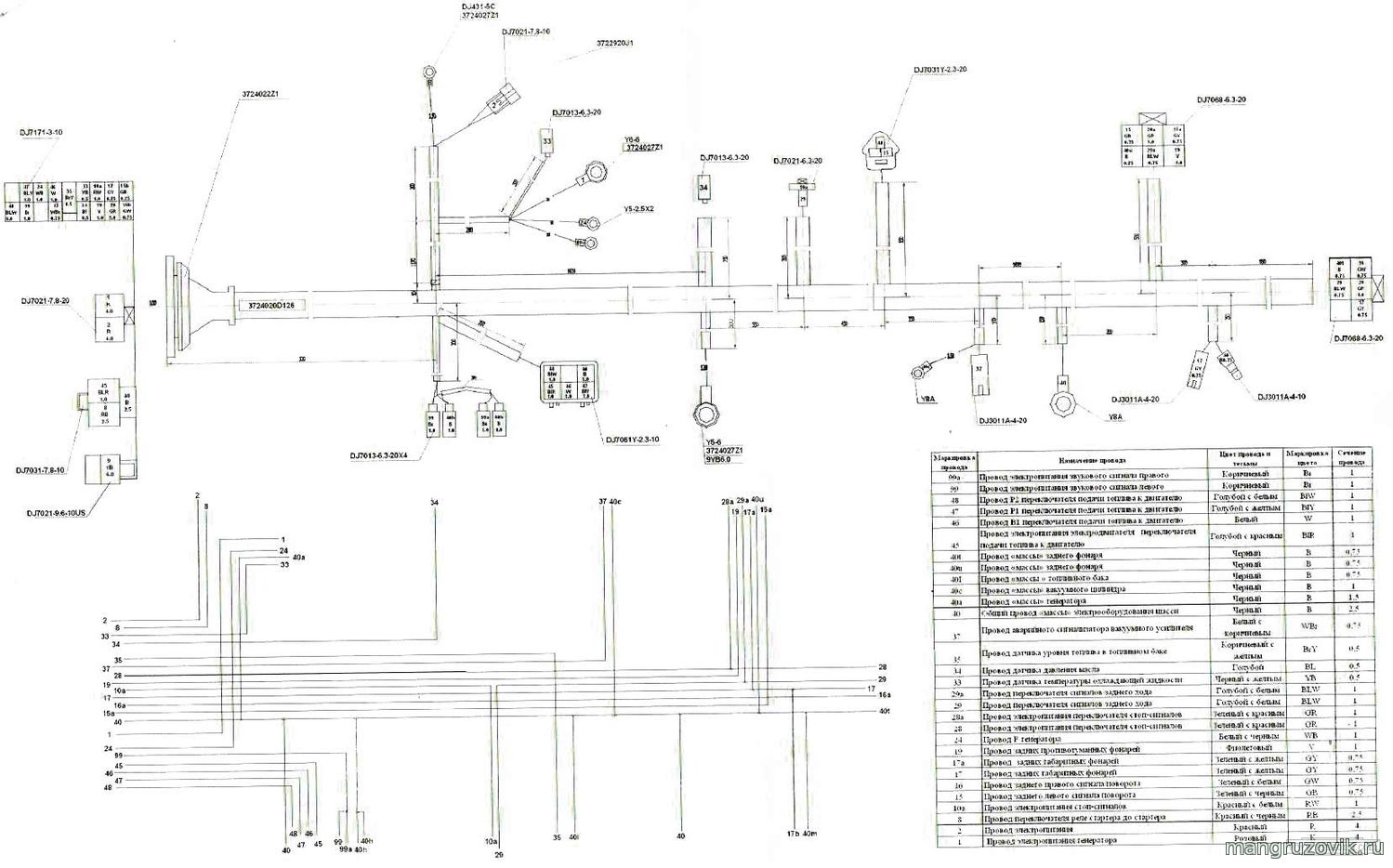

Цвета проводов к определенным потребителям, коммутация основных и силовых цепей. 3 схема
|
