Электропневматический
модулятор заднего моста (для автомобилей с электронной тормозной системой ЕBS)

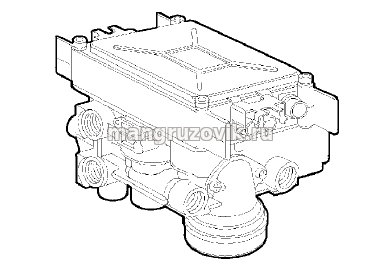

Рисунок 48
Назначение этого узла состоит в управлении работой тормозных цилиндров заднего моста.
В
нем имеется блок электронного управления, следящий за датчиком частоты
вращения задних колес и износом фрикционных накладок заднего моста.
Этот электронный блок управления связан с блоком управления электронной
тормозной системы Е.B.S. по сети обмена данными CАN.

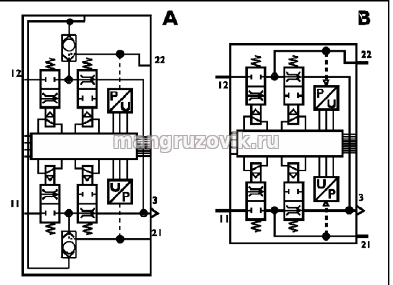

Рисунок 49
А = Схема электропневматического модулятора заднего моста (грузовики с колесной формулой 4 - 2 и 6 - 2).
В = Схема электропневматического модулятора заднего моста (тягачи).
Диагностика неисправностей
НЕИСПРАВНОСТЬ ВОЗМОЖНАЯ ПРИЧИНА СПОСОБ УСТРАНЕНИЯ
-Утечка воздуха из сливного отверстия, когда рычаг управления установлен в положение выключения тормоза
Изношены или неисправны поршень, сливной клапан, уплотнительное кольцо.
Тщательно очистите детали, проверив сохранность резиновых прокладок и их седел.
-Утечка воздуха из сливного отверстия, когда рычаг управления установлен в положение аварийного или стояночного торможения
Изношены или неисправны поршень и соответствующее уплотнительное кольцо.
Тщательно очистите детали. Отремонтируйте узел, заменив неисправные детали.
-Утечка воздуха из крышки рычага управления распределителя
Изношены
пластина или сальник. Тщательно очистите детали, проверьте
герметизирующие поверхности сальника и прокладок, проверьте состояние
резиновых прокладок и их седел.
Отремонтируйте узел, заменив неисправные детали, по возможности восстановите контактные
поверхности.
-Затрудненное перемещение рычага управленияОдни детали в распределителе задевают за другие.
Тщательно очистите и проверьте все детали.
Отремонтируйте узел, заменив неисправные детали.
При сборке слегка смажьте консистентной смазкой все трущиеся детали.
Если будет выявлен дефект или износ, способный повлиять на работоспособность, замените весь узел.
