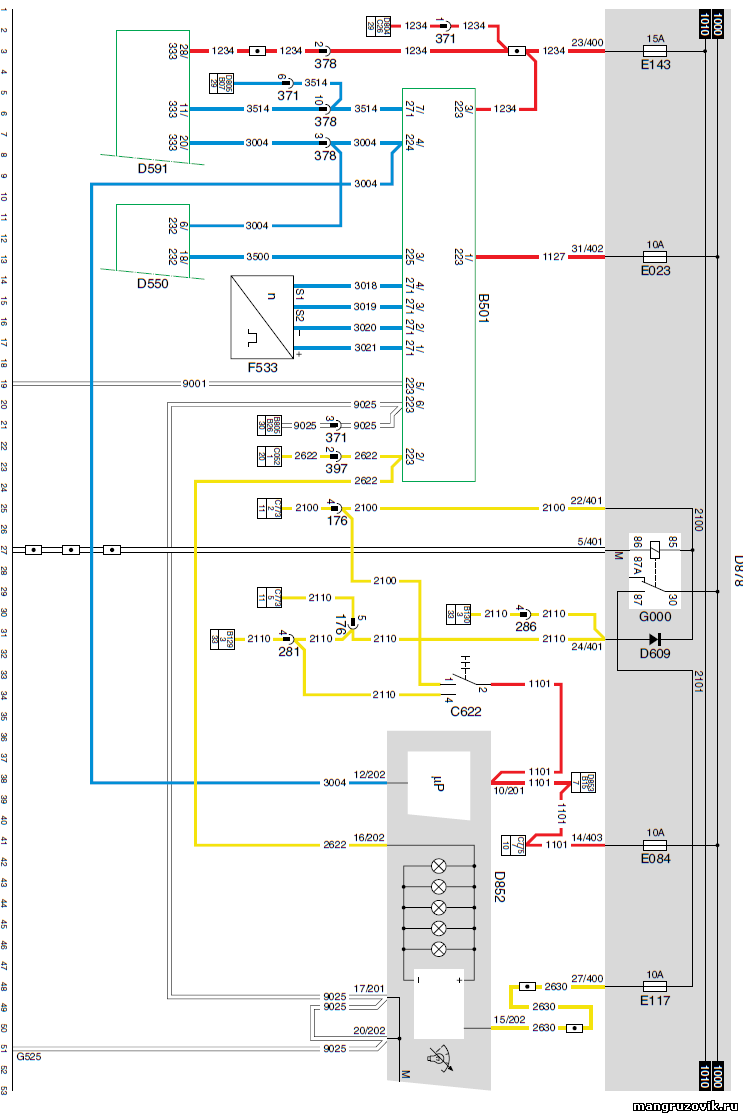

Электрическая схема подключения тахографа DAF 95XF

На электросхеме красным цветом обозначены питающие цепи тахографа, контакт 1\223 получает питание от аккумулятора минуя зажигание (номер провода 1127),для энергонезависимой памяти,
 контакт 3\223 получает питание только при включенном зажигании (номер провода 1234).
Контакт 5\223 подключен к массе автомобиля (номер провода 9001)

B501 Тахограф имеет 2 источника питания до и после зажигания.
Скорость сигнала тахограф получает по двум сигналам в противофазе.
F533 Датчик скорости автомобиля (4-контактный)
D597 ASL-V
D809  ASL-G ,
D591 Е-газ 3 системы
D805 ECS-DS-System
D852 приборная панель
G015 реле
Соединительные разъемы 3/271 и 4/271
Соединительные разъемы 4/271
E023 Предохранитель тахографа,находится в монтажном блоке,
E143 Предохранитель тахографа,находится в монтажном блоке,
E084 Предохранитель щитка приборов,находится в монтажном блоке,
E117 Предохранитель щитка приборов,находится в монтажном блоке,
3004 проводник по которому на спидометр (приборную панель D852) поступает сигнал скорости от контакта 4\224 тахографа

DAF  95XF цветная электросхема подключения тахографаDAF 95XF
