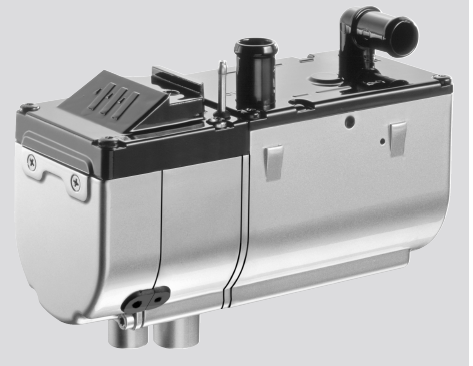

Eberspacher HYDRONIC 24 вольта- электрическая схема.

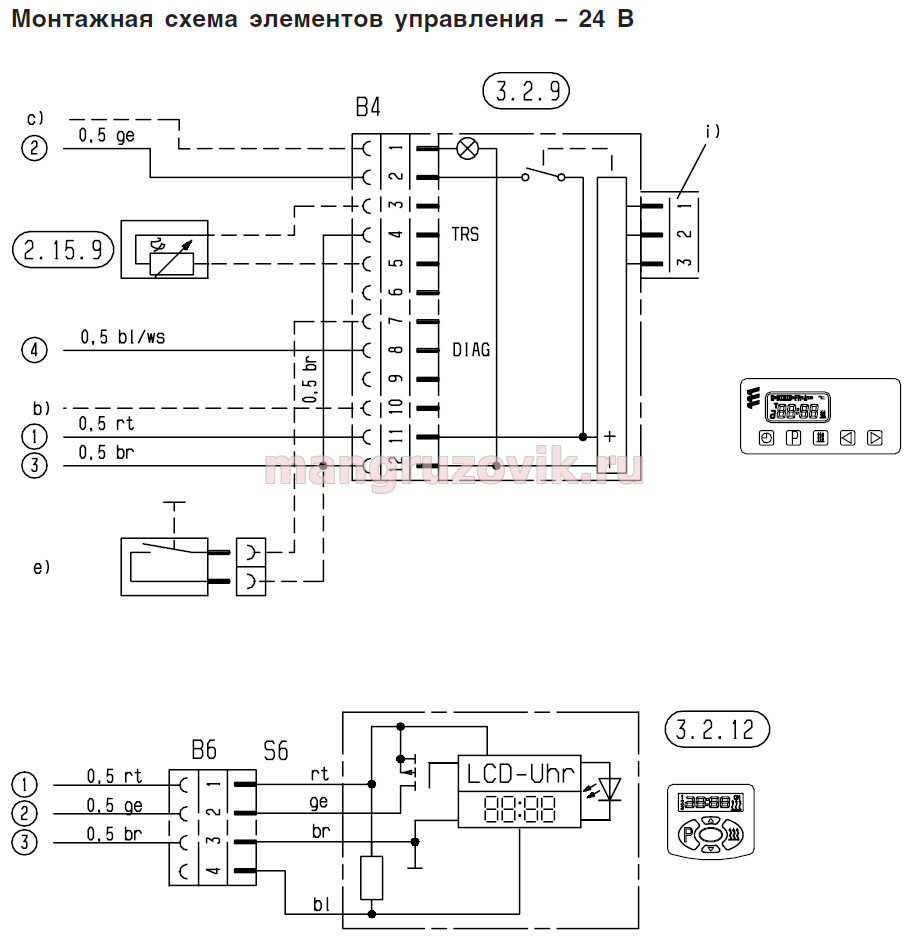

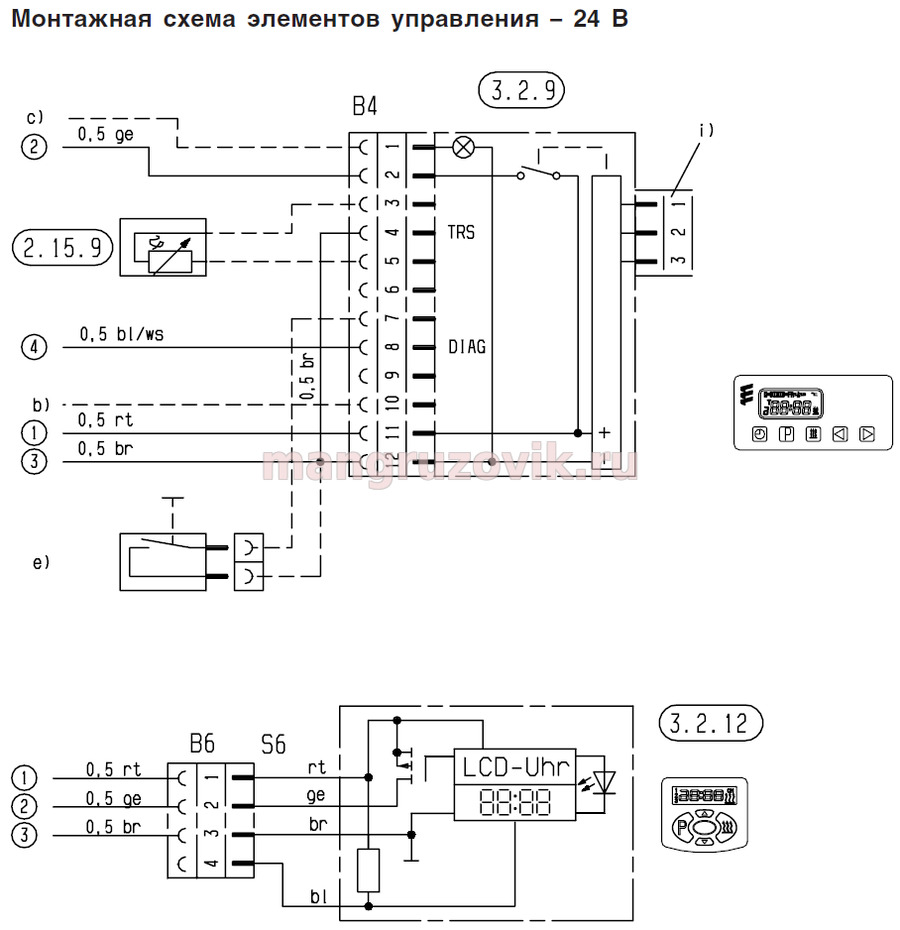

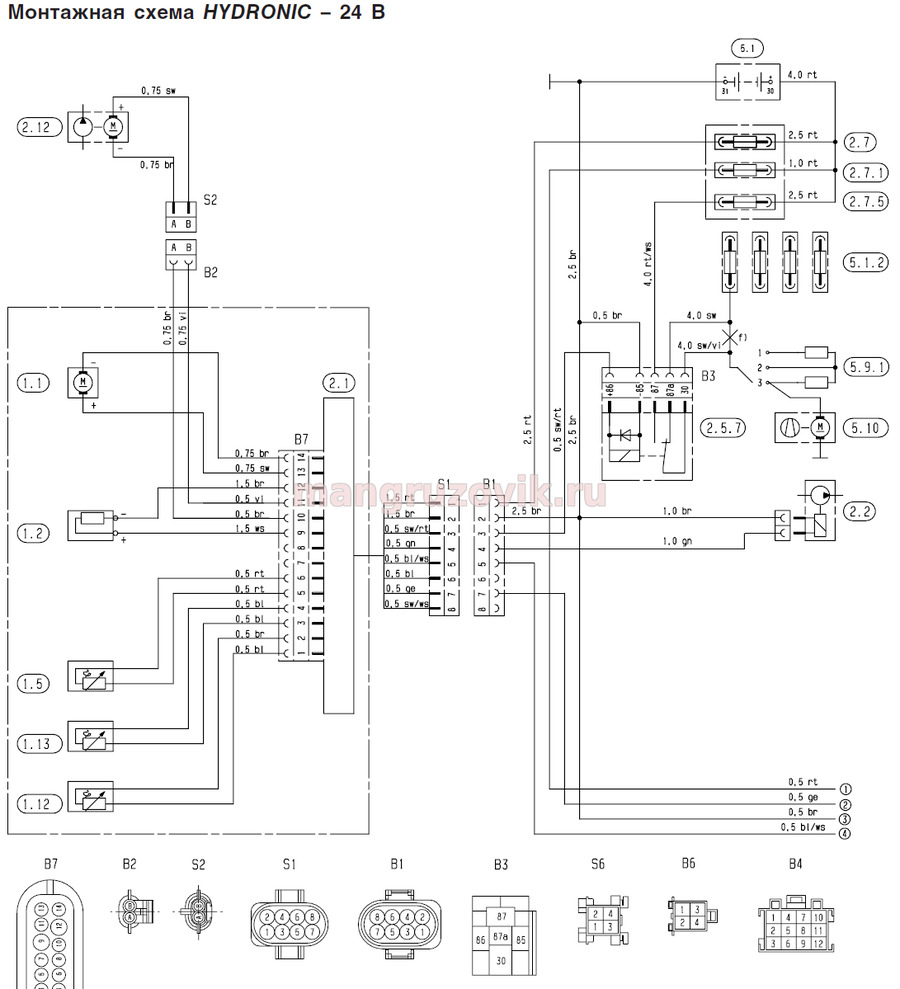

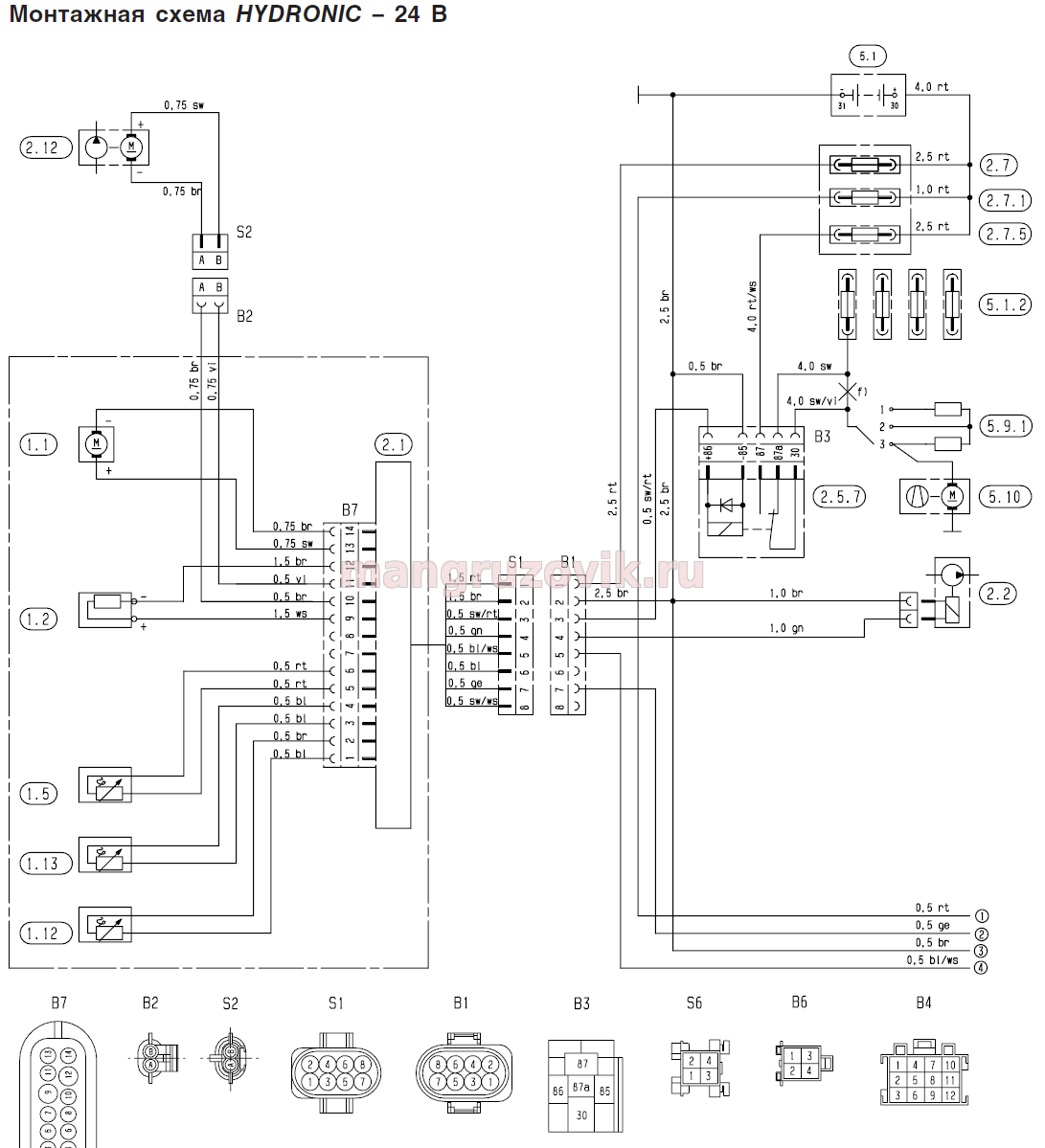

Спецификация монтажной схемы HYDRONIC – 24 В и монтажная схема элементов управления – 24 В 1.1 Двигатель сгорания 1.2 Штифтовой электрод накаливания 1.5 Датчик перегрева 1.12 Датчик горения 1.13 Температурный датчик 2.1 Блок управления 2.2 Дозирующий топливный насос 2.5.7 Реле, вентилятор системы охлаждения автомобиля 2.7 Главный предохранитель 20 A 2.7.1 Предохранитель срабатывания 5 A 2.7.5 Предохранитель вентилятора системы охлаждения автомобиля, 25 A 2.12 Водяной насос 2.15.9 Датчик, наружная температура 3.1.16 Кнопочный выключатель, радиоуправление 3.2.9 Реле времени, реле модуля 3.2.12 Часовое реле, мини 12 / 24 В 3.3.7 Радиоуправление TP5 3.8.3 Антенна 5.1 Аккумулятор 5.1.2 Планка с предохранителями в автомобиле 5.9.1 Выключатель, вентилятор автомобиля 5.10 Вентилятор автомобиля b) Подключить к клемме +15 c) Освещение, клемма 58 e) Внешняя кнопка ВКЛ / ВЫКЛ (опция) f) Разъединить кабель i) Подключение радиопринимающего модуля TP4i

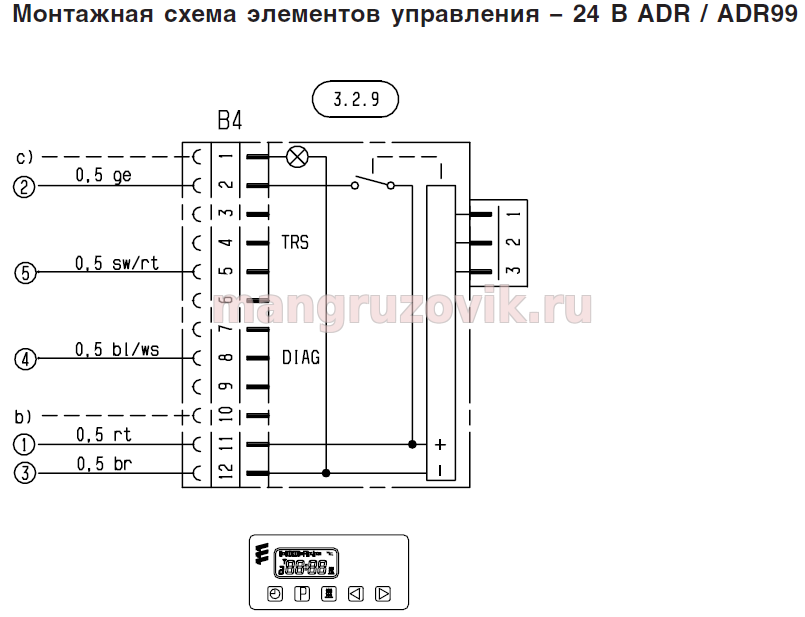

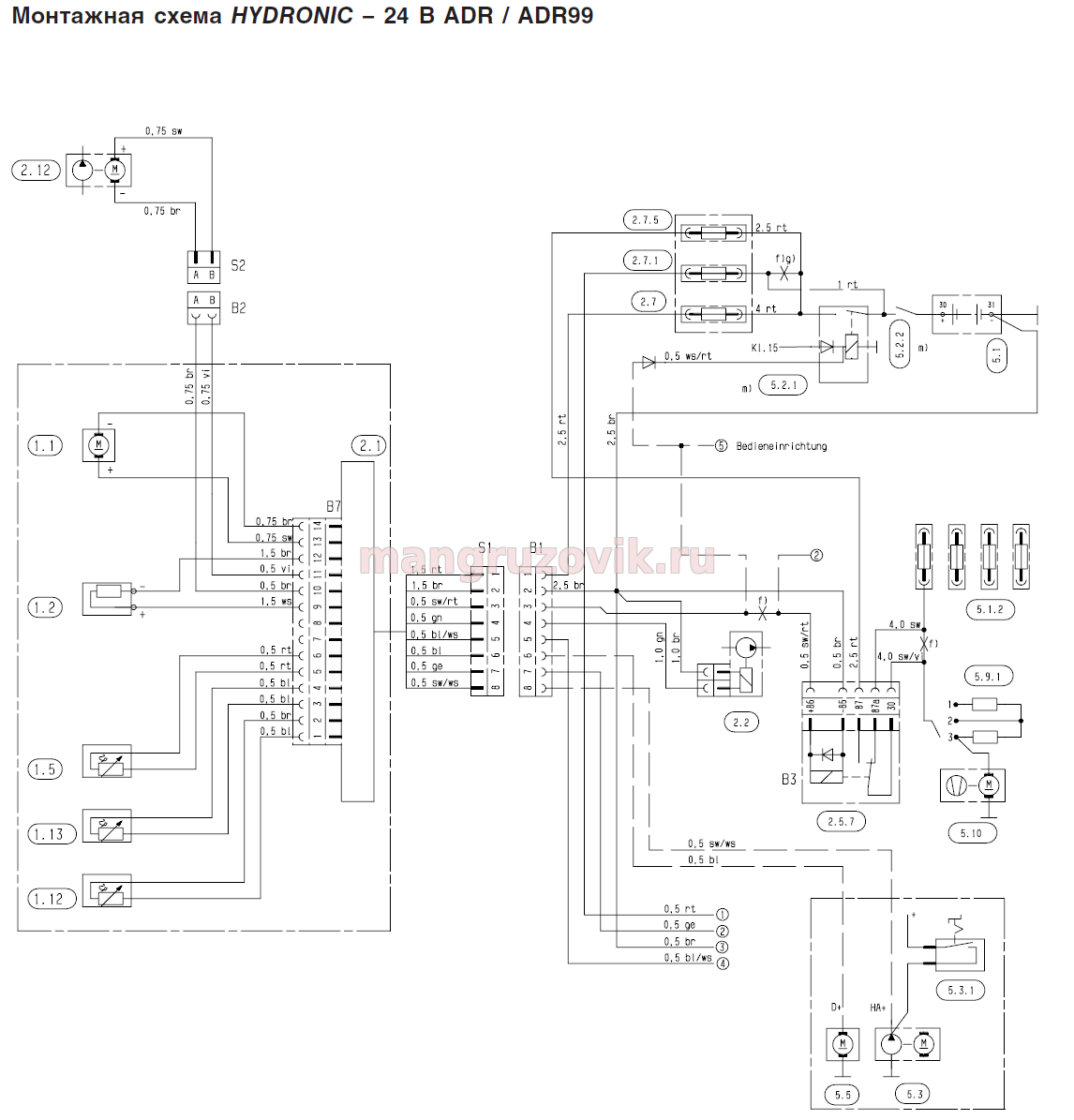

Спецификация монтажной схемы HYDRONIC – 24 В и монтажная схема элементов управления – 24 В ADR / ADR99 1.1 Двигатель сгорания 1.2 Штифтовой электрод накаливания 1.5 Датчик перегрева 1.12 Датчик горения 1.13 Температурный датчик 2.1 Блок управления 2.2 Дозирующий топливный насос 2.5.7 Реле, вентилятор системы охлаждения автомобиля 2.7 Главный предохранитель 15 A 2.7.1 Предохранитель срабатывания 5 A 2.7.5 Предохранитель вентилятора системы охлаждения автомобиля, 25 A 2.12 Водяной насос 3.2.9 Часовое реле, реле модуля, ADR / ADR99 5.1 Аккумулятор 5.1.2 Планка с предохранителями в автомобиле 5.2.1 главный выключатель аккумулятора) (управление работой, напр., через замок зажигания) 5.2.2 разъединитель аккумулятора) (функция Авар-Выкл согласно ADR / ADR99) 5.3 Вспомогательный привод HA+ 5.3.1 Выключатель вспомогательного привода 5.5 Генератор D+ 5.9.1 Выключатель, вентилятор автомобиля 5.10 Вентилятор автомобиля b) Подключить к +15 c) Освещение, клемма 58 f) Разъединить кабель g) Изолировать и натянуть кабель m) При использовании только одного включателя для поз. 5.2.1 и 5.2.2 необходимо, чтобы при активации функции „Размыкание разъединителя аккумулятора" (функция Авар-ВЫКЛ согласно ADR / ADR99 и т.п.) выключатель всегда немедленно (вне зависимости от состояния отопительного прибора) размыкался и все электрические цепи отопительного прибора обесточивались.
Цвета проводов rt = красный bl = синий ws = белый sw = черный gn = зеленый gr = серый ge = желтый vi = фиолетовый br = коричневый li = лиловый
|
