Eberspacher Airtronic описание устройства и параметры электрических элементов.
Действительно для следующих моделей приборов Отопительный прибор № по каталогу: AIRTRONIC – D2, 12 В 25 2069 05 00 00 AIRTRONIC – D2, 24 В 25 2070 05 00 00 AIRTRONIC – D2 Camper, 12 В 25 2326 05 00 00 AIRTRONIC M – D4, 12 В 25 2113 05 00 00 AIRTRONIC M – D4, 24 В 25 2114 05 00 00 AIRTRONIC M – D4S, 12 В 25 2144 05 00 00 AIRTRONIC M – D4S, 24 В 25 2145 05 00 00 AIRTRONIC M – D3 Camper, 12 В 25 2317 05 00 00 AIRTRONIC M – D4 Camper, 12 В 25 2318 05 00 00 AIRTRONIC M – D4 Camper plus, 12 В 25 2327 05 00 00

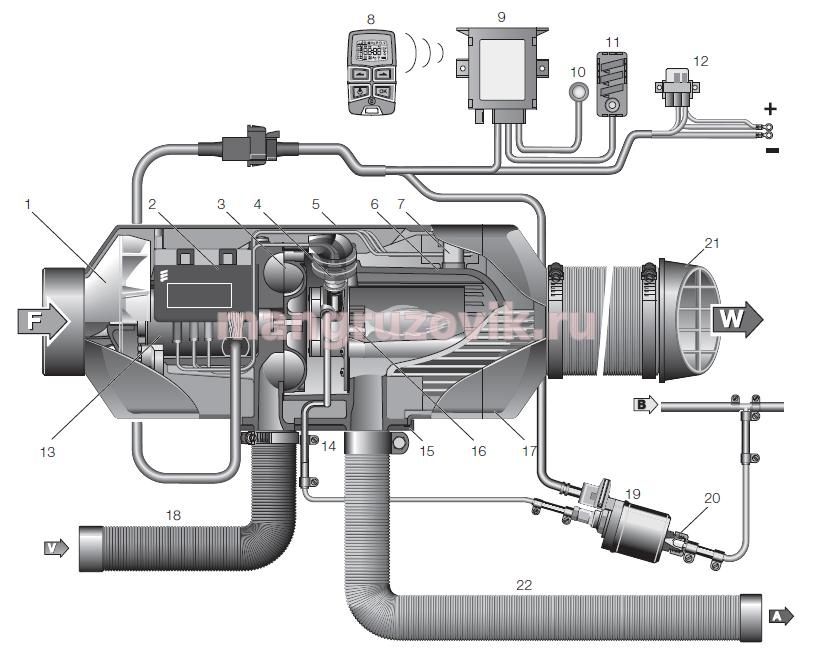

Изображение в разрезе
рис 1
1 Крыльчатка нагнетателя теплого воздуха 2 Блок управления 3 Крыльчатка нагнетателя воздуха в камеру сгорания 4 Штифтовой электрод накаливания 5 Крышка 6 Теплообменник 7 Комбинированный датчик (датчик перегрева /горения) 8 Радиоуправление (мобильная часть) 9 Радиоуправление (стационарный элемент) 10 Кнопка 11 Датчик температуры внутри салона 12 Держатель с главным предохранителем и предохранитель „Управление" 13 Электродвигатель 14 Подключение подачи топлива 15 Уплотнение фланца 16 Камера сгорания 17 Выпускной коллектор 18 Шланг подачи воздуха в камеру сгорания 19 Дозировочный насос 20 Цилиндрический фильтр, встроен в дозировочный насос 21 Выпускной патрубок 22 Гибкий патрубок для отвода выхлопных газов F = свежий воздух W = теплый воздух A = выхлопные газы B = топливо V = воздух, подаваемый в камеру сгорания
Испытательная частота оборотов нагнетателя
AIRTRONIC D2 / D2 Camper 12 В 5000 об/мин ±25 % при U = 10,0 В AIRTRONIC D2 24 В 5000 об/мин ±25 % при U = 18,0 В AIRTRONIC M B4 / D4 / D3 Camper / D4 Camper 12 В 4400 об/мин ±25 % при U = 10,0 В AIRTRONIC M D4 24 В 4400 об/мин ±25 % при U = 18,5 В AIRTRONIC M D4S / D4 Camper plus 12 В 4400 об/мин ±25 % при U = 10,5 В AIRTRONIC M D4S 24 В 4400 об/мин ±25 % при U = 19,0 В
Значения сопротивлений на 12 В \ 24 В
Штифтовой электрод накаливания 0,42 Ω – 0,70 Ω \1,2 Ω – 2,5 Ω
Дозировочный насос 10,0 Ω ±0,50 Ω \36,0 Ω ±1,8 Ω
Устройство управления Потенциометр для установки заданного значения 1750 – 2080 Ω ±80 Ω
Значение включения Датчик перегрева 140 °C – 170 °C
|
