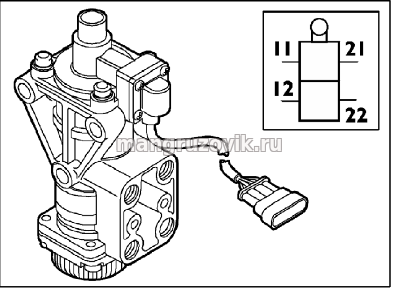

Дуплексный распределитель (автомобили без электронной тормозной системы EBS)
Рисунок 1

Он получает воздух из ресиверов и распределяет его по элементам тормозной системы.
В нем предусмотрена система самоограничения, что означает ограничение подачи воздуха по заданному давлению, в результате чего всегда в запасе большая мощность, и постоянно поддерживается максимальное давление торможения вне зависимости от давления в ресиверах. На автомобилях грузовиках установлены дуплексные распределители с функцией коррекции тормозного усилия рабочих узлов переднего моста в соответствии с коррекцией, осуществляемой клапаном, пропорциональным нагрузке на мост.

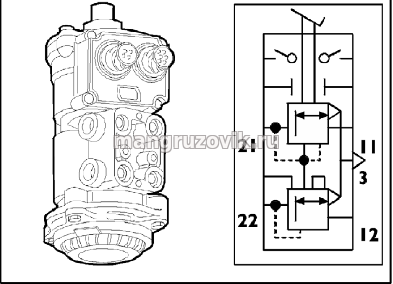

Дуплексный распределитель с электрическим преобразователем (автомобили с электронной тормозной системой EBS)
Рисунок 2

Дуплексный распределитель формирует электрические и пневматические сигналы, необходимые для управления тормозной системой. В нормальных условиях он работает только в электрической цепи, а пневматический контур включается только при неисправности электрической цепи.

НЕИСПРАВНОСТЬ ВОЗМОЖНАЯ ПРИЧИНА СПОСОБ УСТРАНЕНИЯ

Утечка воздуха из сливного отверстия.
Утечка из выходных каналов из-за износа прокладок.
Отремонтируйте узел, заменив неисправные детали.

Распределитель с неправильным ограничением
Уровень самоограничения выше или ниже требуемого.
Отрегулируйте узел соответствующим винтом.

Вибрация при торможении
Изношены пружины.-Отремонтируйте узел, заменив неисправные детали.
Из-за утечки воздуха прокладка головки разделилась на две части.-Отремонтируйте узел, заменив неисправные детали.

Неравномерная работа выключателя лампы стоп-сигнала
Электрическая цепь не замыкается.-Замените выключатель.
Электрическая цепь не размыкается.-Замените выключатель.
