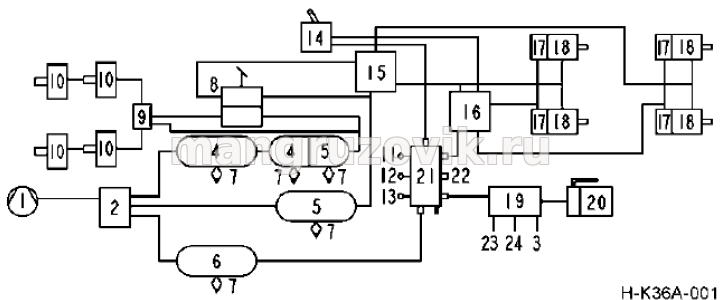

DongFeng DFL3251AW1 схема тормозной системы. Дунфэн Пневматическая схема Принципиальная схема торможения Принципиальная схема,является принципиальной схемой торможения общего назначения. Сравните конкретную конфигурацию автомобиля при эксплуатации.
1. Воздушный компрессор 2. агрегат для обработки воздуха 3. Коробка отбора мощности коробки передач 4. Воздушный резервуар переднего контура 5. Воздушный резервуар заднего контура 6. Вспомогательный резервуар 7. Спускной клапан 8. Ножной тормозной клапан 9. Релейный клапан переднего моста 10. Воздушная камера переднего моста 11. Порт отбора воздуха воздушного сигнала 12. Сервомеханизм сцепления 13. Порт отбора воздуха коробки передач 14. Клапан ручного управления 15. Релейный клапан 16. Дифференциальный релейный клапан 17. Пружинная полость воздушной пружинной камеры 18. Полость вождения воздушной пружинной камеры 19. Счетверенный электромагнитный клапан 20. Клапан торможения выхлопными газами 21. Блок штуцеров с обратным клапаном 22. Отбор воздуха после выключения двигателя 23. Механизм блокировки дифференциала промежуточного моста 24. Вспомогательная коробка передачи |
