DongFeng DFL3251AW1 электрическая схема.
Дунфэн серии DFL3251AW1
Принципиальная электрическая схема (для двигателя Commins ISLe EURO 4)
Провода на электросхеме имеют цифровую подпись (четыре цифры) и сечение используемого провода,разъемы подписаны и имеют распиновку.

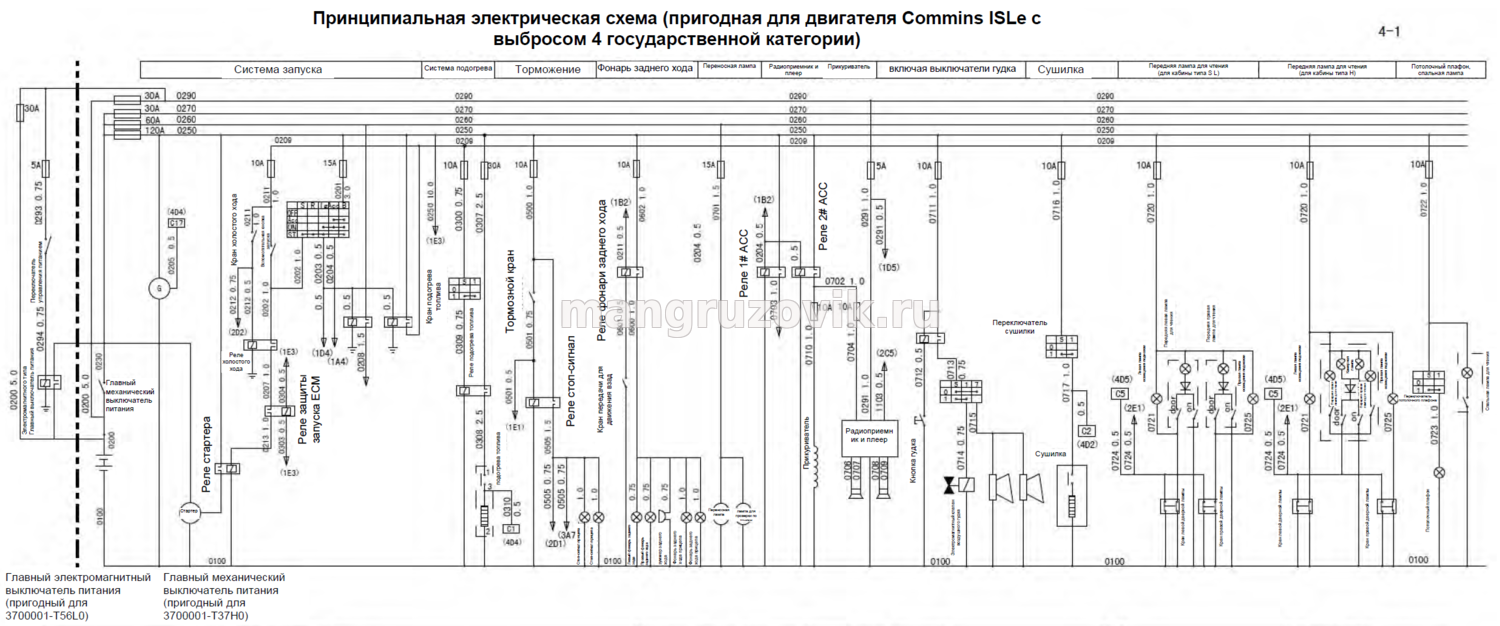

схема 1
Система запуска,система подогрева,торможения,реле стоп сигнала,фонари заднего хода,реле фонарей заднего хода,главный электромагнитный отключатель питания аккумуляторных батарей,главный механический отключатель питания (размыкатель массы),реле стартера,реле защиты запуска ЕСМ,переносная лампа,радиоприемник,прикуриватель,звуковой электрический и пневматический сигнал,осушитель,передняя лампа для чтения,потолочный плафон,освещение спального места,реле зажигания.
Нажмите на ссылку для просмотра в полном размере (950 kb)

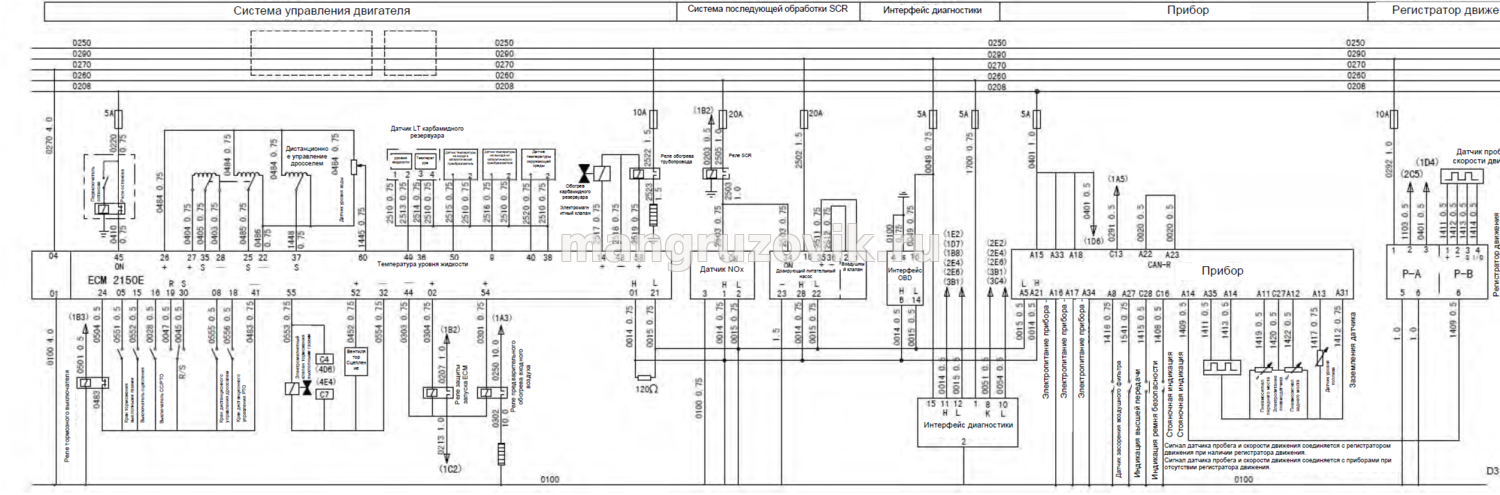

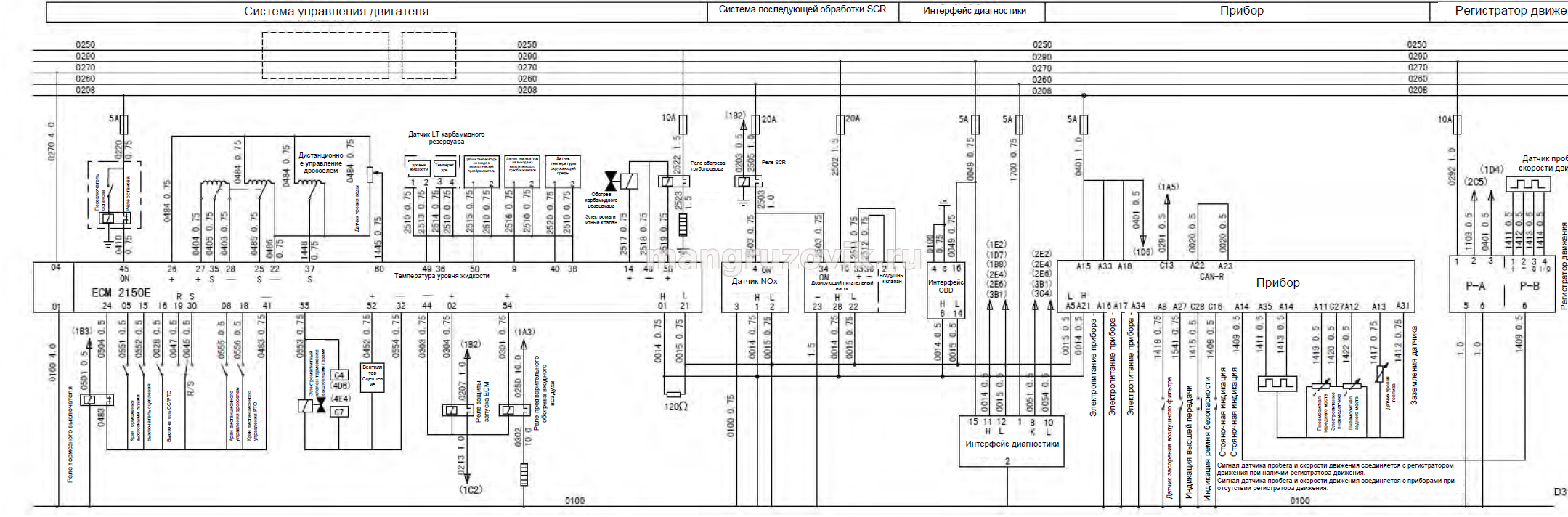

схема 2
система управления двигателя,дистанционное управление дросселем,блок управления ЕСМ 2150Е,реле подогрева трубопровода,реле предварительного подогрева входящего воздуха,реле SCR,система последующей обработки SCR,датчик NOx,дозирующий питательный насос,воздушный клапан,интерфейс диагностики (разъем) ОBD,регистратор движения (тахограф),подключение приборной панели,подключение датчиков,индикация ремня безопасности,стояночная индикация,датчик засорения воздушного фильтра,индикация высшей передачи.
Нажмите на ссылку для просмотра в полном размере (840 kb)

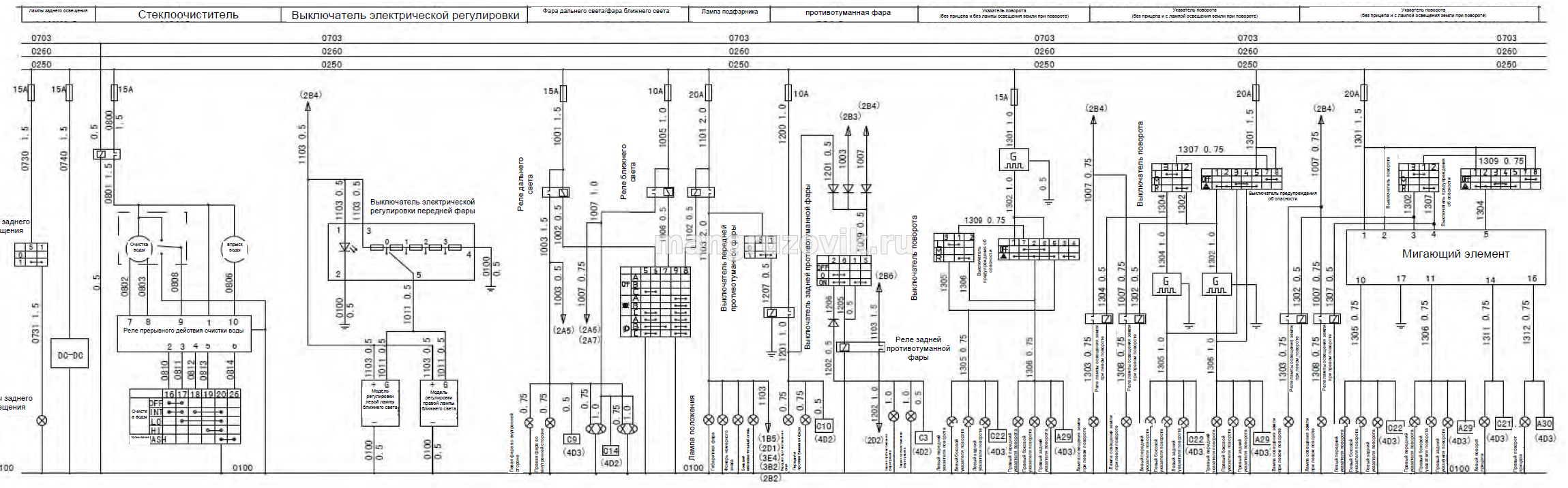

схема 3
стеклоочиститель,лампы заднего освещения,корректор фар,фары дальнего и ближнего света,реле дальнего и ближнего света,освещение габаритных огней,противотуманные фары,указатели поворотов,выключатель аварийной сигнализации,система освещения земли при повороте,реле поворотов.
Нажмите на ссылку для просмотра в полном размере (940 kb)

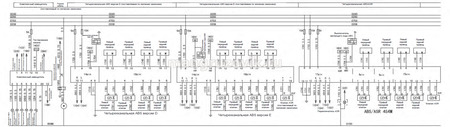

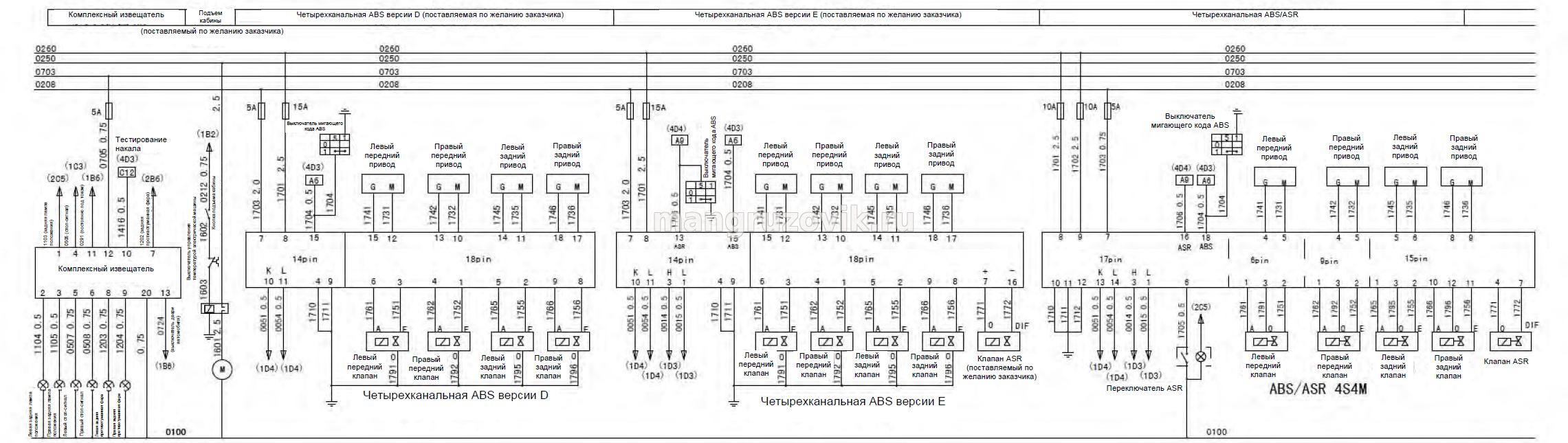

схема 4
четырехканальная версия ABS версии D и версии E,четырехканальная ABS\ASR.
Нажмите на ссылку для просмотра в полном размере (810 kb)

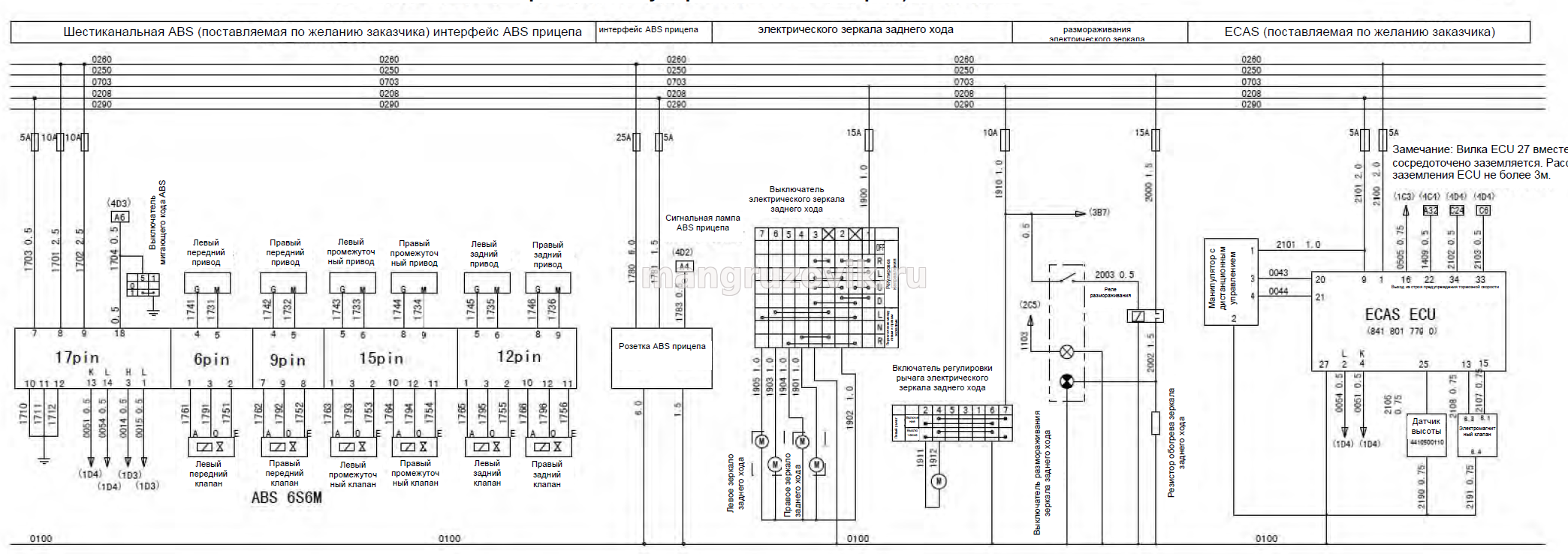

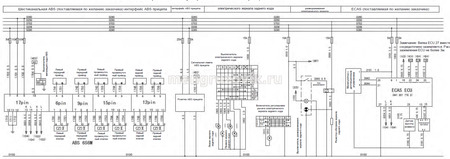

схема 5
шестиканальная версия ABS,подключение (интерфейс) ABS прицепа,электрические зеркала заднего вида,подогрев зеркал заднего вида,ECAS,
Нажмите на ссылку для просмотра в полном размере (910 kb)

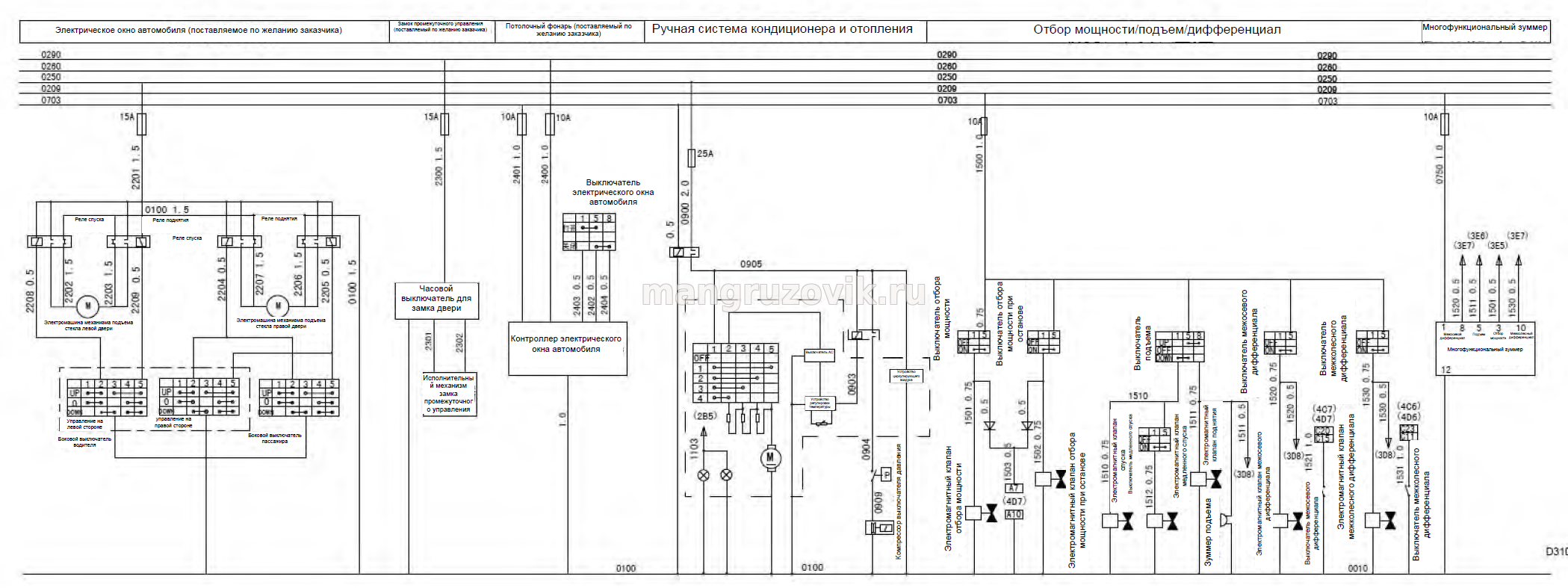

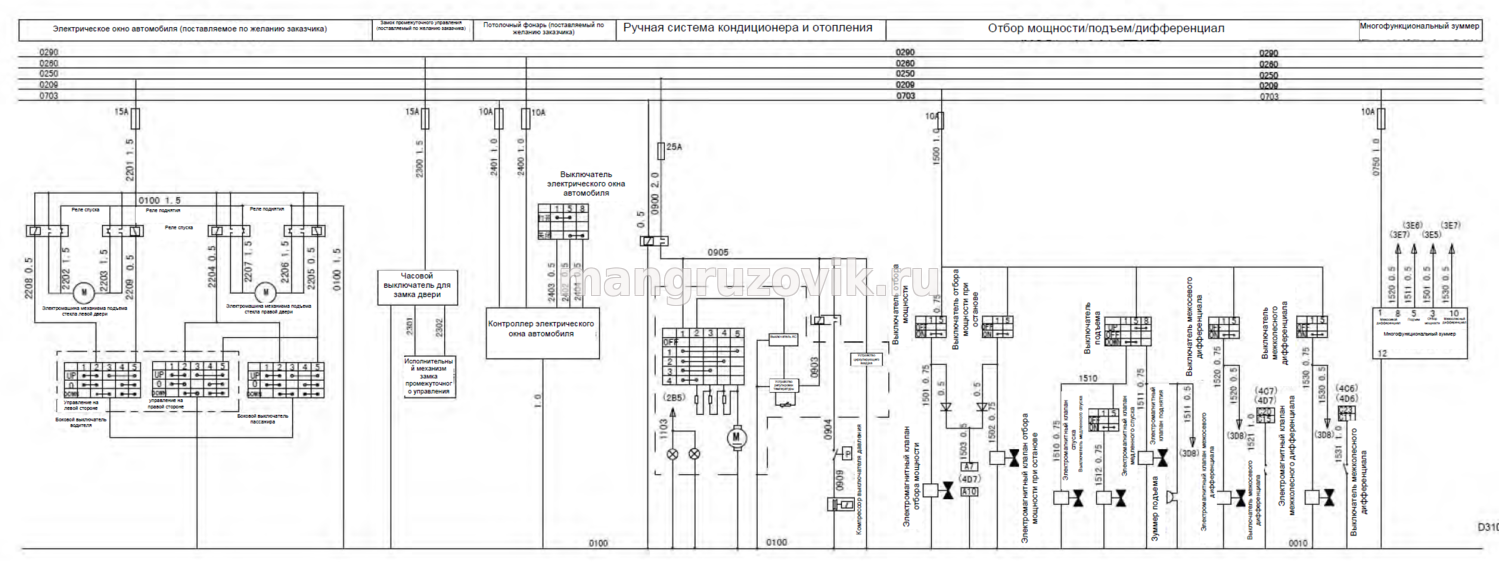

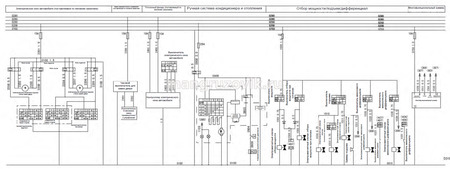

схема 6
электростеклоподъемники,система кондиционера и отопления,отбор мощности\подъем\дифференциал,многофункциональный зуммер.
Нажмите на ссылку для просмотра в полном размере (820 kb)

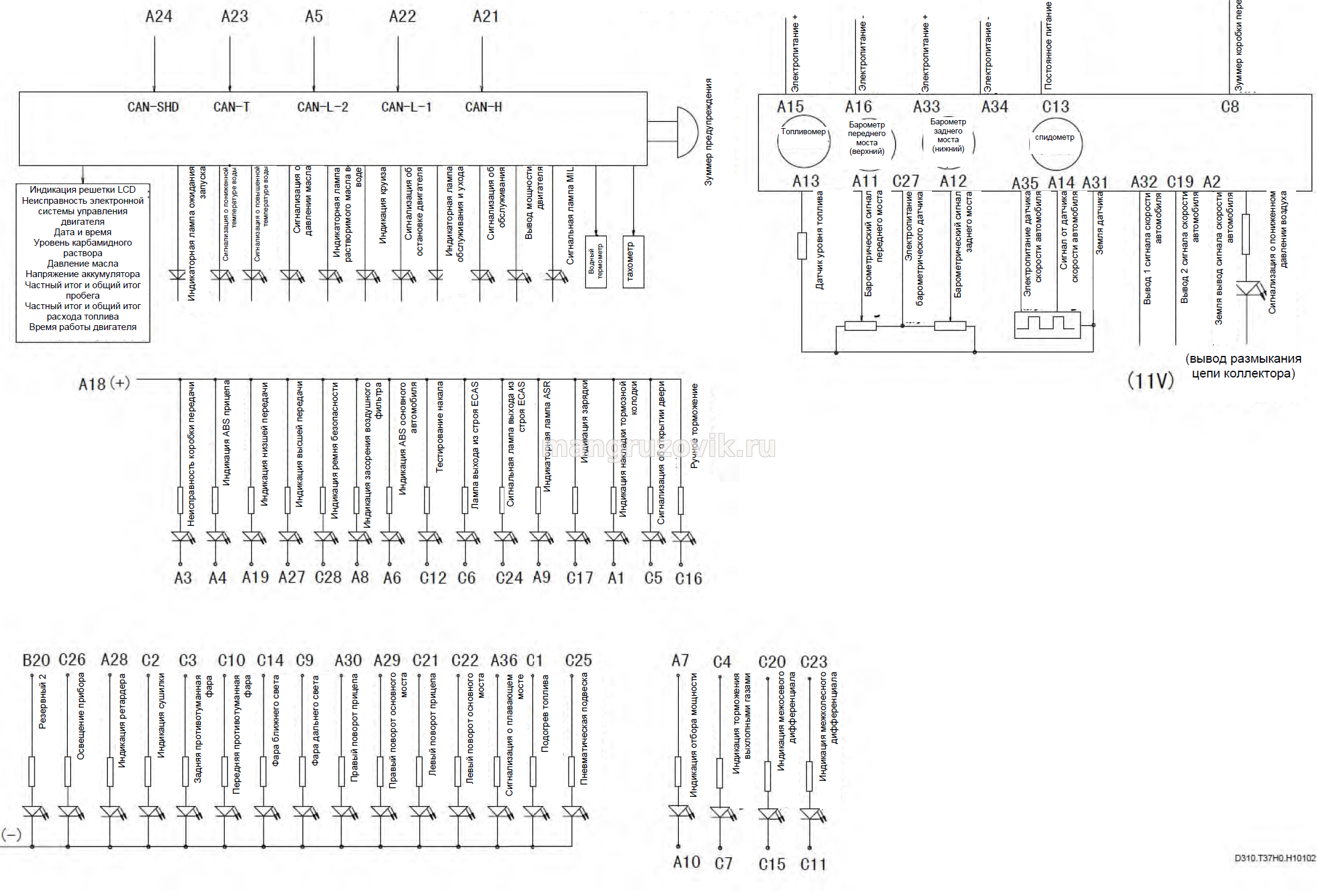

схема 7
подключение линий CAN,индикация приборной панели предупреждающие огоньки.
Нажмите на ссылку для просмотра в полном размере (720 kb)
