Dongfeng DFA1101GZ5AD6J-907 электрическая схема.
Dongfeng DFA1101GZ5AD6J-907 электрическая схема.
подходит к DFA1063DJ10(14)-301/303



Описание электрической схемы Dongfeng DFA1101GZ5AD6J-907

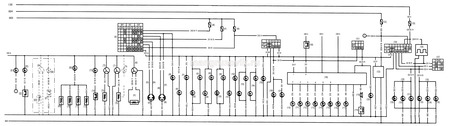

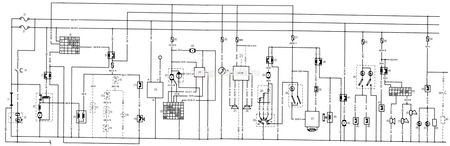

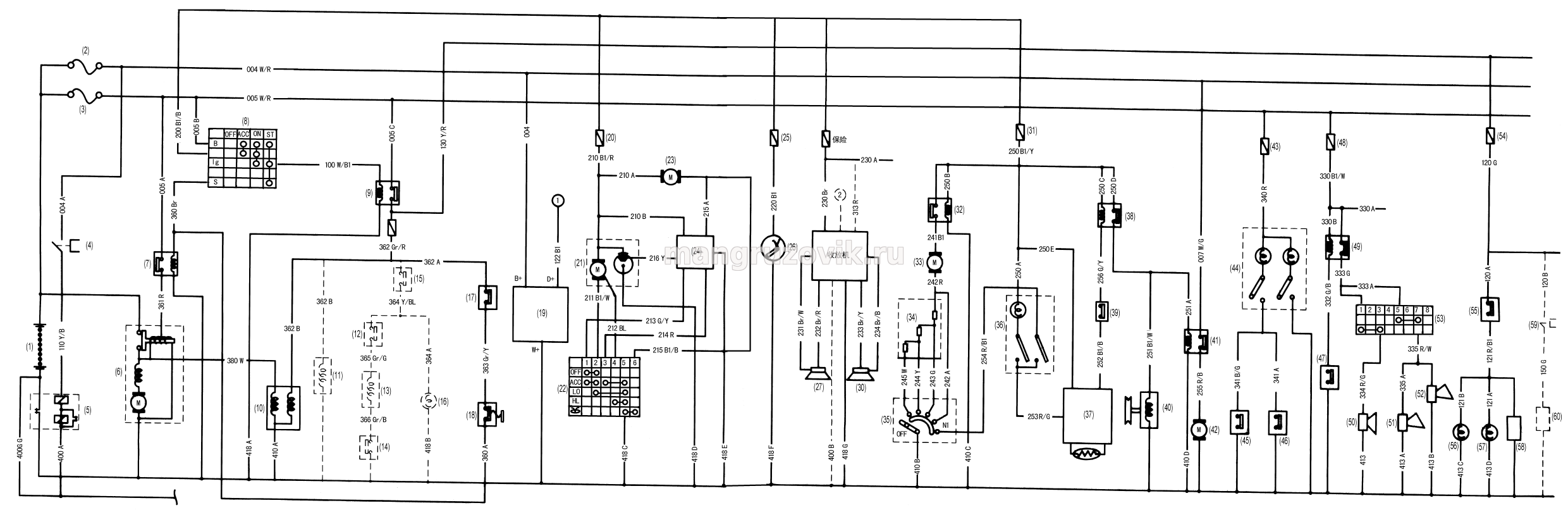

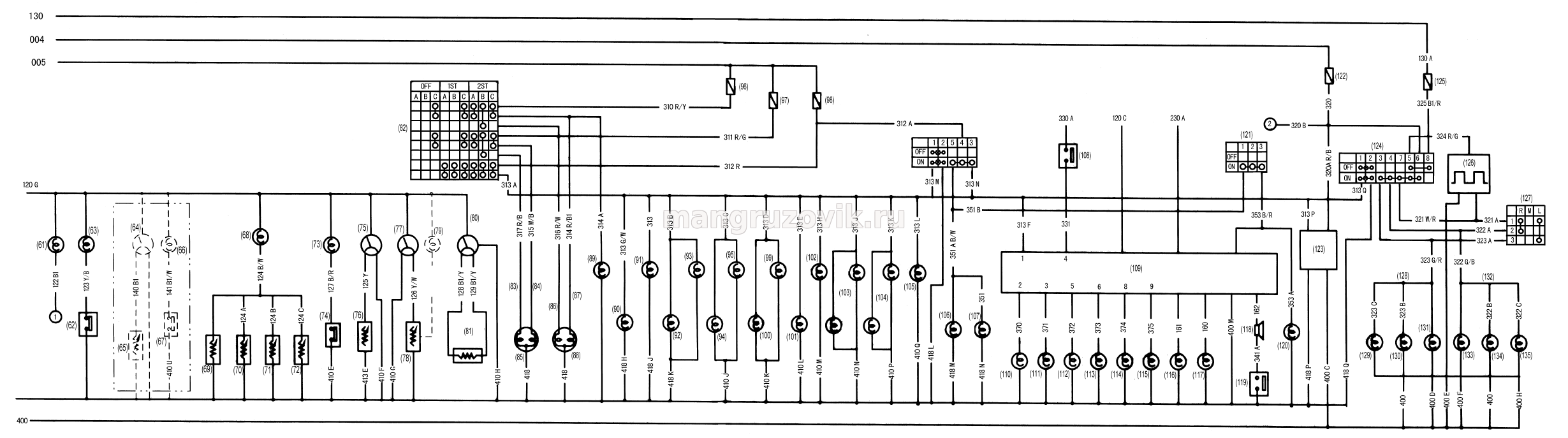

Электрическая схема
1. Аккумуляторная батарея
2. Плавкий провод
3. Плавкий провод
4. Выключатель электропитания
5. Главный электронный выключатель электропитания
6. Стартер
7. Реле включения стартера
8. Замок зажигания
9. Реле зажигания
10. Устройство выключения двигателя с электронным управлением
11. Электромагнитный клапан отсечки топлива
12. Переключатель муфты сцепления
13. Электромагнитный клапан тормоза-замедлителя
14. Дроссельная заслонка
15. Выключатель тормоза-замедлителя
16. Индикатор включения тормоза-замедлителя
17. Выключатель, блокирующий включение стартера при включенной передаче
18. Вспомогательная кнопка запуска двигателя
19. Генератор переменного тока
20. Предохранитель
21. Двигатель стеклоочистителя
22. Переключатель стеклоочистителя
23. Двигатель омывателя
24. Реле управления прерывистым режимом работы стеклоочистителя
25. Предохранитель
26. Прикуриватель
27. Громкоговоритель
28. Предохранитель
29. Кассетная магнитола
30. Громкоговоритель
31. Предохранитель
32. Реле отопителя
33. Двигатель отопителя
34. Резистор двигателя отопителя
35. Выключатель отопителя
36. Выключатель кондиционера
37. Регулятор температуры
38. Реле включения кондиционера
39. Двухконтактный датчик давления
40. Компрессор кондиционера
41. Реле вентилятора
42. Двигатель вентилятора
43. Предохранитель
44. Переключатель и потолочный фонарь
45. Выключатель стеклоподъемника левой двери
46. Выключатель стеклоподъемника правой двери
47. Кнопка звукового сигнала
48. Предохранитель
49. Реле звукового сигнала
50. Двухтональный пневматический звуковой сигнал с электрическим управлением
51. Электрический звуковой сигнал
52. Электрический звуковой сигнал
53. Переключатель выбора режимов пневматический/электрический звуковой сигнал
54. Предохранитель
55. Датчик включения заднего хода
56. Левый фонарь заднего хода
57. Правый фонарь заднего хода
58. Зуммер заднего хода
59. Выключатель влагоотделителя
60. Влагоотделитель
61. Индикатор заряда аккумуляторной батареи
62. Датчик аварийного давления масла
63. Индикатор аварийного давления масла
64. Масляный манометр
65. Датчик давления масла
66. Индикатор предупреждения блокирования воздушного потока
67. Датчик предупреждения блокирования воздушного потока
68. Индикатор предупреждения включения тормоза
69. Датчик предупреждения пониженного давления воздуха
70. Датчик предупреждения пониженного давления воздуха
71. Датчик предупреждения пониженного давления воздуха
72. Датчик предупреждения пониженного давления воздуха
73. Индикатор включения стояночного тормоза
74. Датчик давления стояночного тормоза
75. Указатель уровня топлива
76. Датчик уровня топлива
77. Указатель температуры охлаждающей жидкости
78. Датчик температуры охлаждающей жидкости
79. Индикатор перегрева охлаждающей жидкости
80. Тахометр
81. Датчик частоты вращения двигателя
82. Многофункциональный переключатель - освещение
83. Ближний свет
84. Дальний свет
85. Левая фара
86. Ближний свет
87. Дальний свет
88. Правая фара
89. Индикатор дальнего света
90. Левая передняя дополнительная фара
91. Правая передняя дополнительная фара
92. Передний габаритный фонарь
93. Передний габаритный фонарь
94. Задний габаритный фонарь
95. Индикатор включения левого поворота
96. Предохранитель
97. Предохранитель
98. Предохранитель
99. Задний габаритный фонарь
100. Индикатор включения правого поворота
101. Фонарь освещения номерного знака
102. Индикатор включения кондиционера
103. Подсветка спидометра
104. Подсветка приборной панели
105. Подсветка воздушных манометров
106. Левая противотуманная фара
107. Правая противотуманная фара
108. Датчик включения задних тормозных сигналов
109. Комбинированный контроллер системы аварийной сигнализации
110. Задний левый фонарь
111. Задний правый фонарь
112. Левый тормозной фонарь
113. Правый тормозной фонарь
114. Задний левый противотуманный фонарь
115. Задний правый противотуманный фонарь
116. Индикатор ремня безопасности
117. Индикатор предупреждения неисправности ламп задних фонарей
118. Зуммер
119. Дверной выключатель внутреннего фонаря
120. Индикатор включения заднего противотуманного фонаря
121. Выключатель заднего противотуманного фонаря
122. Предохранитель
123. Кварцевые часы
124. Выключатель системы аварийной сигнализации
125. Предохранитель
126. Боковой повторитель указателя поворота
127. Многофункциональный подрулевой переключатель
128. Левый указатель поворота
129. Индикатор левого поворота
130. Передний
131. Задний
132. Правый указатель поворота
133. Задний
134. Передний
135. Индикатор правого поворота
