5274 ДИСКОВЫЕ ТОРМОЗА (автомобили без электронной тормозной системы ЕBS)

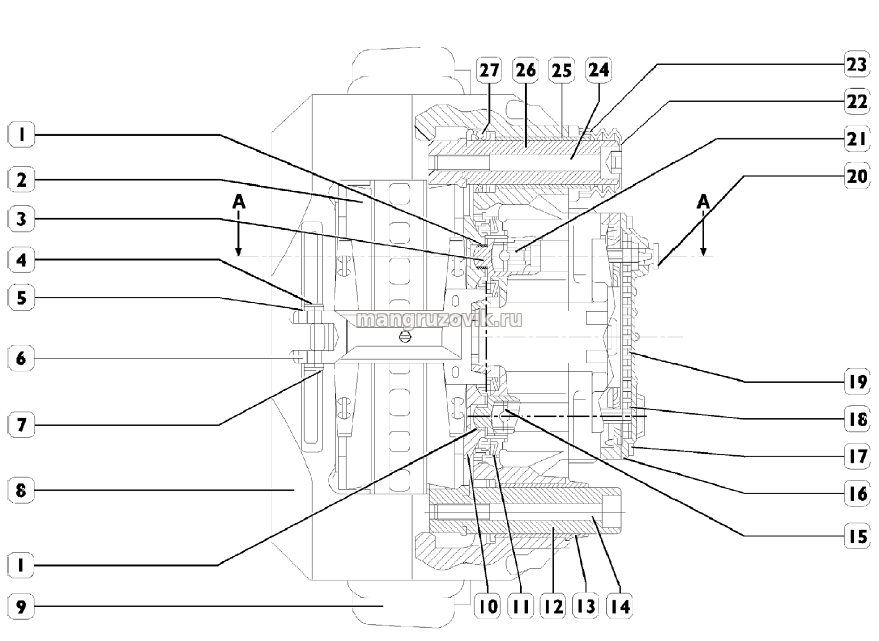

Рисунок 72.1

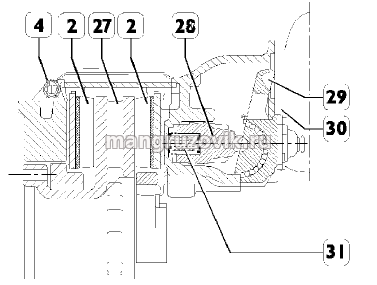

Рисунок 72.2
ДИСКОВЫЕ ТОРМОЗА KNОRR (автомобили без ЕBS)
1.
Сухая гильза — 2. Тормозная колодка — 3. Резьбовая втулка — 4. Шплинт —
5. Крепежная пластина тормозной колодки — 6. Крепежная пластина — 7.
Шпилька — 8. Скоба тормоза — 9. Опорная плита — 10. Поршень —11. Крышка
— 12. Подвижная втулка — 13. Резиновая направляющая втулка — 14.
Подвижный стержень — 15. Продольная тяга — 16. Крышка — 17. Болт — 18.
Зубчатый колесный диск — 19. Цепь — 20. Заглушка — 21. Регулировочное
устройство — 22. Защитная крышка — 23. Крепежная лента — 24. Подвижный
стержень — 25. Латунная направляющая втулка — 26. Подвижная втулка —
27. Внутренняя защита — 28. Тормозной диск — 29. Толкатель — 30. Рычаг—
31. Мембранный пневмоцилиндр — 32. Нажимные пружины

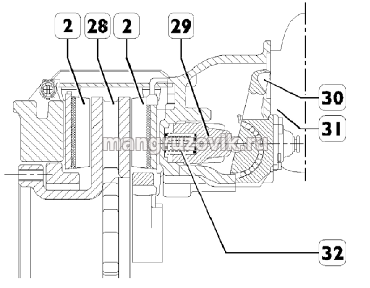

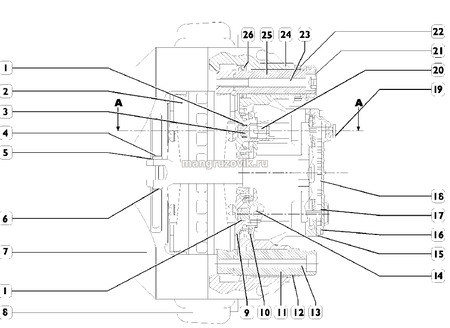

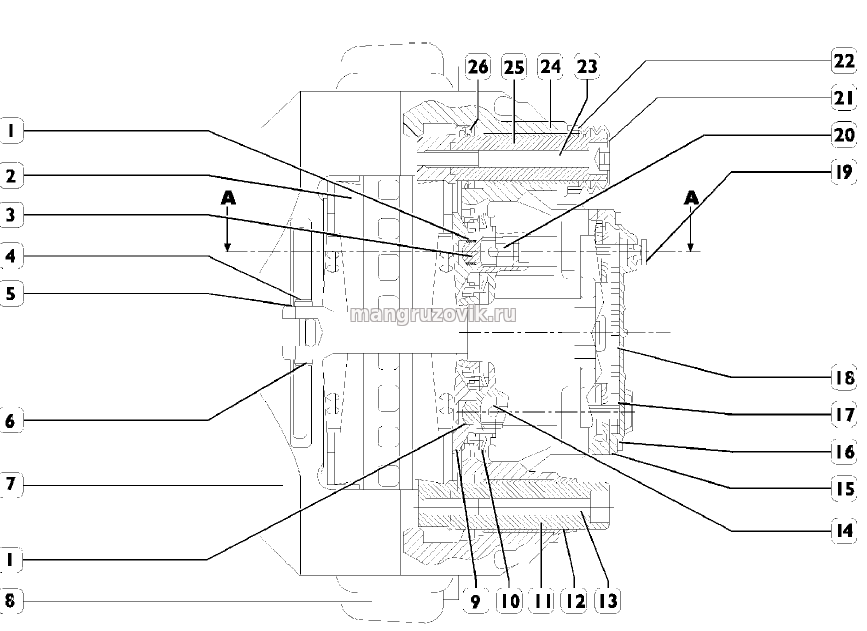

5274 ДИСКОВЫЕ ТОРМОЗА (автомобили с электронной тормозной системой ЕBS) Рисунок 73.1  Рисунок 73.2  ДИСКОВЫЕ ТОРМОЗА KNОRR (автомобили с ЕBS) 1.
Сухая гильза — 2. Тормозная колодка — 3. Резьбовая втулка — 4. Шплинт —
5. Крепежная пластина тормозной колодки — 6. Шпилька — 7. Скоба тормоза
— 8. Опорная плита — 9. Поршень — 10. Крышка —11. Подвижная втулка —
12. Резиновая направляющая втулка — 13. Подвижный стержень — 14.
Ведущий элемент — 15. Крышка — 16. Болт — 17. Зубчатое колесо — 18.
Цепь — 19. Заглушка— 20. Регулировочное устройство — 21. Защитная
крышка — 22. Крепежная лента — 23. Подвижный стержень — 24. Латунная

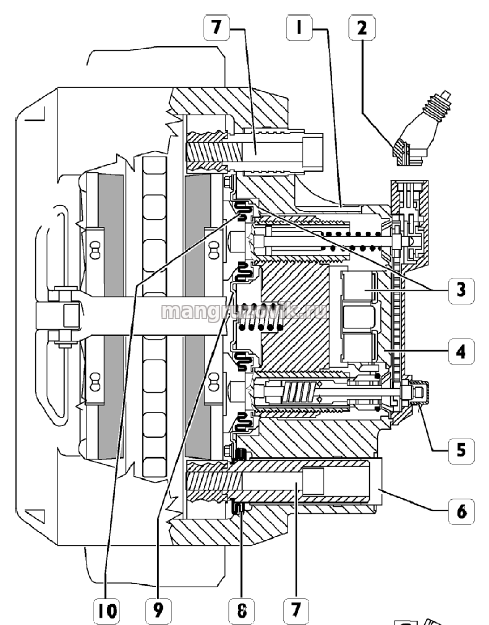

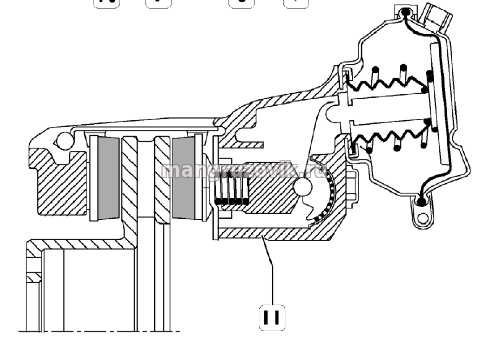

направляющая втулка — 25. Подвижная втулка — 26. Внутренняя защита — 27. Тормозной диск — 28. Толкатель — 29. Рычаг— 30. Мембранный пневмоцилиндр — 31. Нажимные пружины. ДИСКОВЫЕ ТОРМОЗА ТИПА SN7 Отличия от дисковых тормозов SB7 Рисунок 73-1  Рисунок 73-2  1.
Обечайка — 2. Контакт потенциометра с крепежной пружиной — 3. Рычаг
эксцентриковой направляющей — 4. Уплотнение крышки привода — 5. Сменный
элемент — 6. Стальная заглушка гнезд винтов — 7. Винты направляющих
скоб — 8. Двойное уплотнение — 9. Нижняя пластина с запрессованным
уплотнением — 10. Двойное уплотнение — 11. Моноблочная скоба. |
