Detroit Diesel DDEC V Series 60 EGR электрическая схема управления
Detroit Diesel DDEC V Series 60 EGR электрическая схема управления двигателем.

Дизельные двигатели 60 серии.

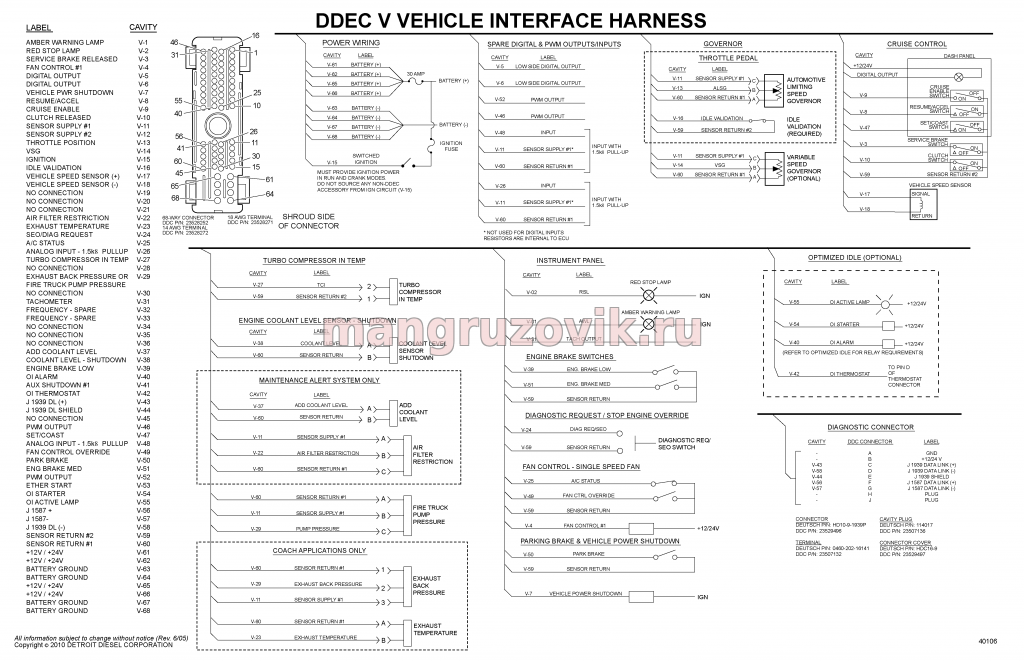

Схема 1
Электрическая схема управления двигателем.

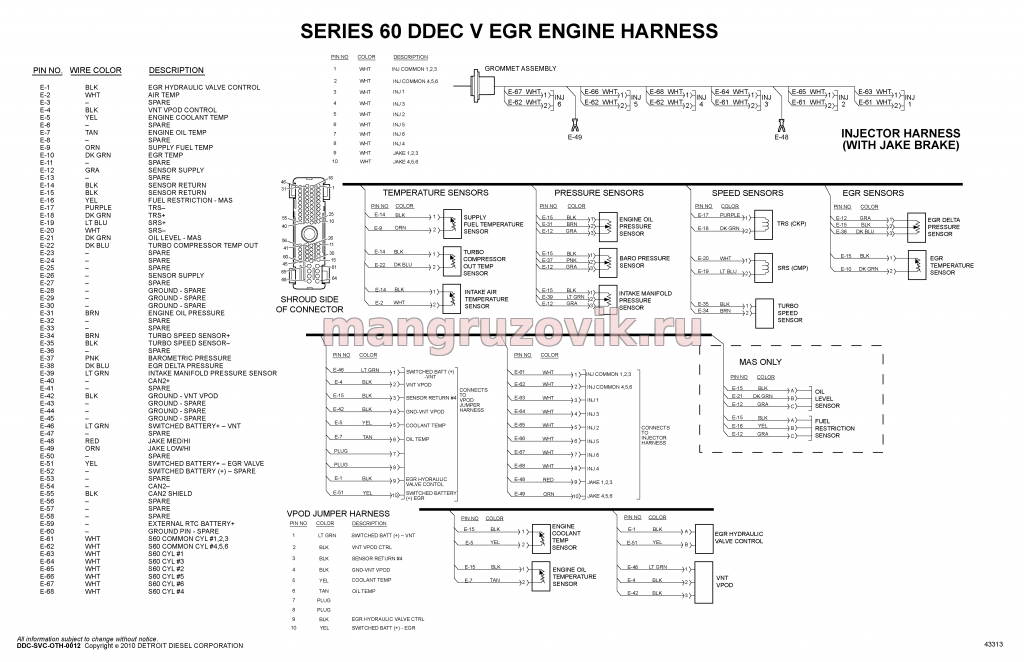

Схема 2
Распиновка разъемов, датчиков и исполнительных механизмов.

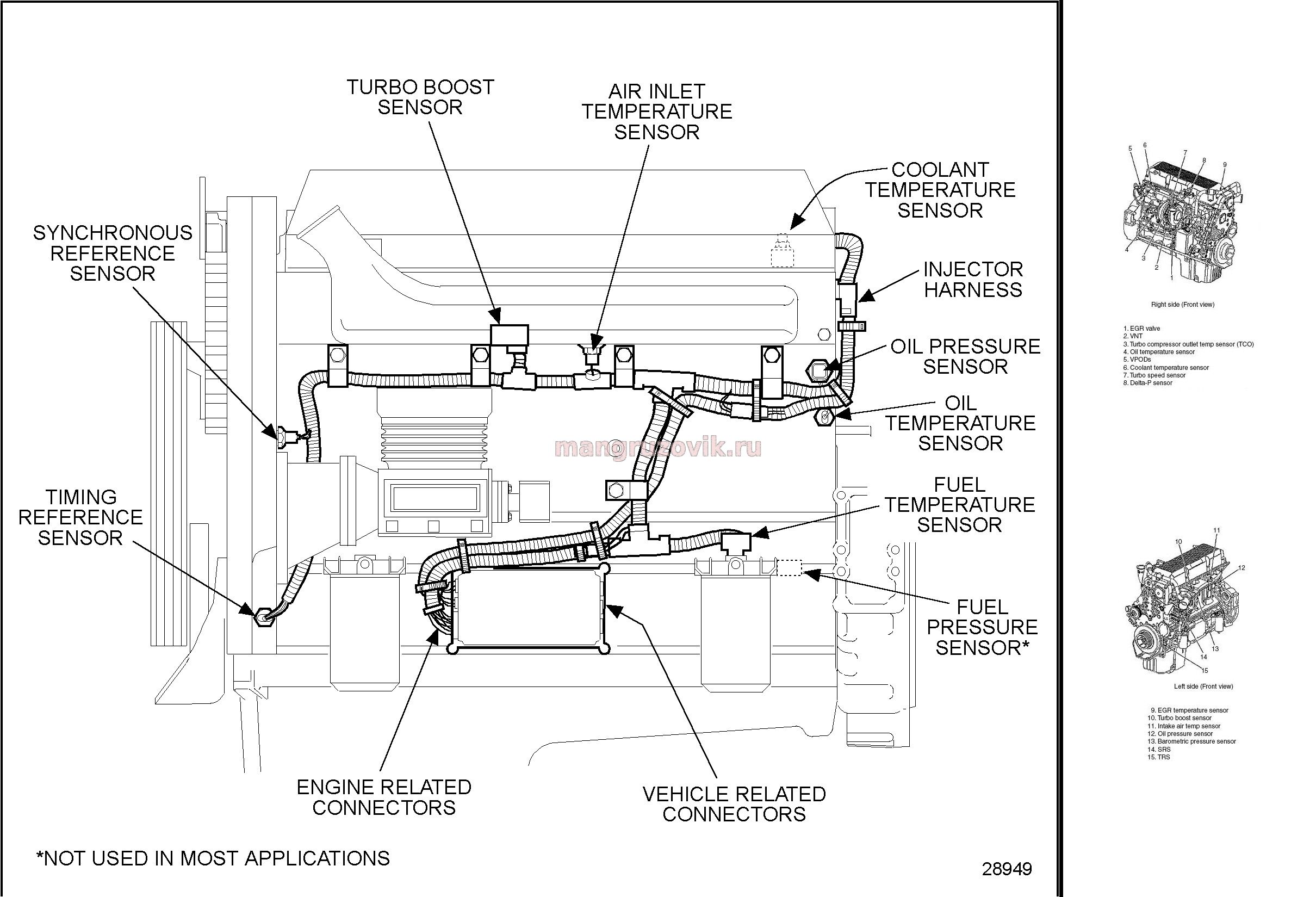

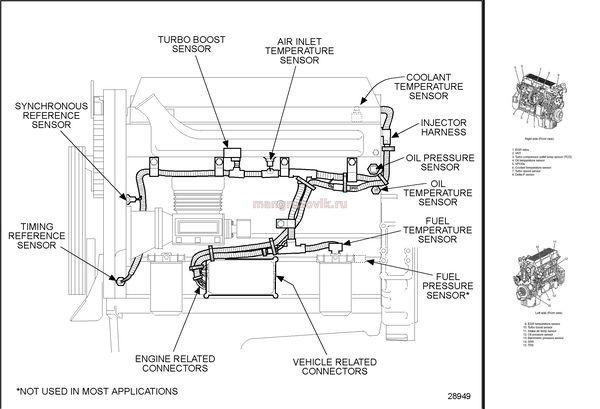

Detroit Diesel 60 Engine sensors
Раположение датчиков

Категория: статьи по ремонту | Добавил: автоэлектрик (24.01.2018)
