DAF XF 105 электрическая схема управлением двигателя ECU DMCI
DAF XF 105 электрическая схема управлением двигателя ECU DMCI
DMCI ENGINE MANAGEMENT SYSTEM
Электросхема тягача DAF XF 105 - управление двигателем, впрыском, датчиками и прочим.

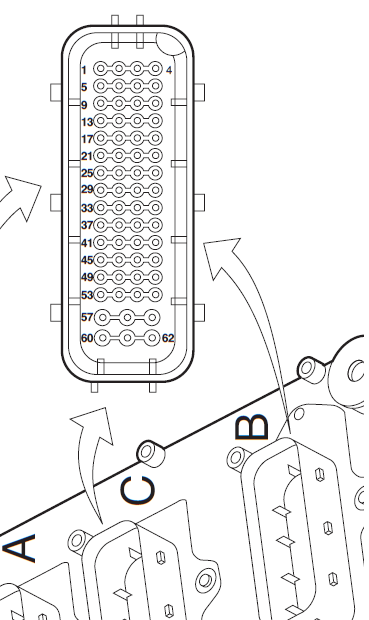

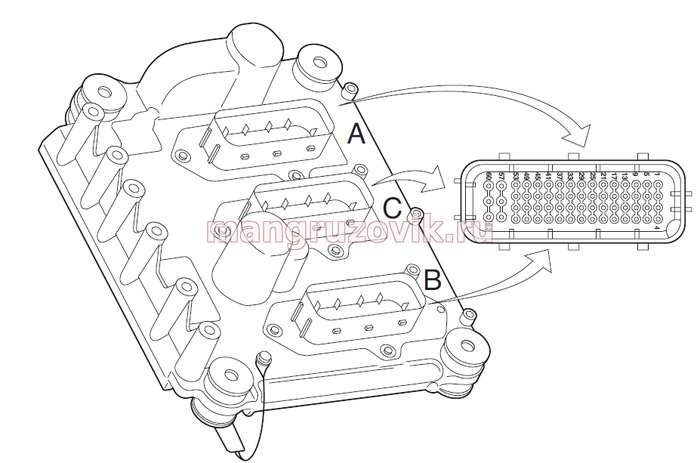

На электрической схеме указаны цвета проводов, распиновка разъемов и контактов ко всем узлам которые контролируются и управляются блоком управления (мозгами) двигателем.


DAF XF95, CF75, CF85, XF105 подборка электрических схем управления впрыском. Система DMCI. Электрические схемы подписаны для каких годов выпуска автомобилей и к каким моделям автомобиля и модель двигателей они применимы.


Легенда к электрической схеме- Diagrams XF105 series

Код на электрической схеме и обозначение
B010 Starter motor
B131 Solenoid valve, cylinder 1 pump unit
B132 Solenoid valve, cylinder 2 pump unit
B133 Solenoid valve, cylinder 3 pump unit
B134 Solenoid valve, cylinder 4 pump unit
B135 Solenoid valve, cylinder 5 pump unit
B136 Solenoid valve, cylinder 6 pump unit
B192 Exhaust brake valve
B335 Electronically controlled fan clutch
B341 Glow element
B368 Waste gate valve
B411 Solenoid valve, cylinder 1 DEB
B412 Solenoid valve, cylinder 2 DEB
B413 Solenoid valve, cylinder 3 DEB
B414 Solenoid valve, cylinder 4 DEB
B415 Solenoid valve, cylinder 5 DEB
B416 Solenoid valve, cylinder 6 DEB
B421 Solenoid valve, injector 1
B422 Solenoid valve, injector 2
B423 Solenoid valve, injector 3
B424 Solenoid valve, injector 4
B425 Solenoid valve, injector 5
B426 Solenoid valve, injector 6
D310 VIC-2 electronic unit

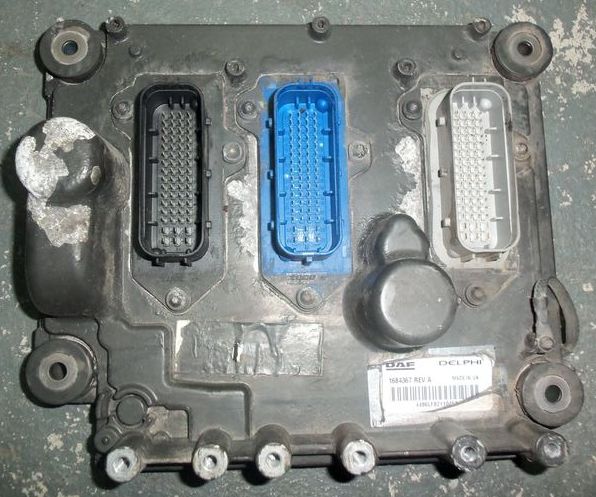

D965 DMCI electronic unit
E013 Fuse, brake lights
E112 Fuse, glow indicator light
E118 Fuse, engine management power supply
E184 Fuse, additional functions
E392 Glow element fuse
E511 Stop light switch
E593 Neutral position switch (manual gearbox)
E575 Proximity switch, clutch
E599 Neutral position switch (AS Tronic)
F552 Crankshaft sensor
F558 Camshaft sensor
F566 Coolant temperature sensor
F649 Inlet air boost pressure and temperature sensor
F672 Accelerator pedal sensor
F673 Engine oil level sensor
F713 Fuel pressure and temperature sensor
F743 2nd coolant temperature sensor
F744 Engine oil pressure and temperature sensor
G014 Glow plug relay
G126 Engine management supply relay
G426 Contact relay
G469 Brake signal relay

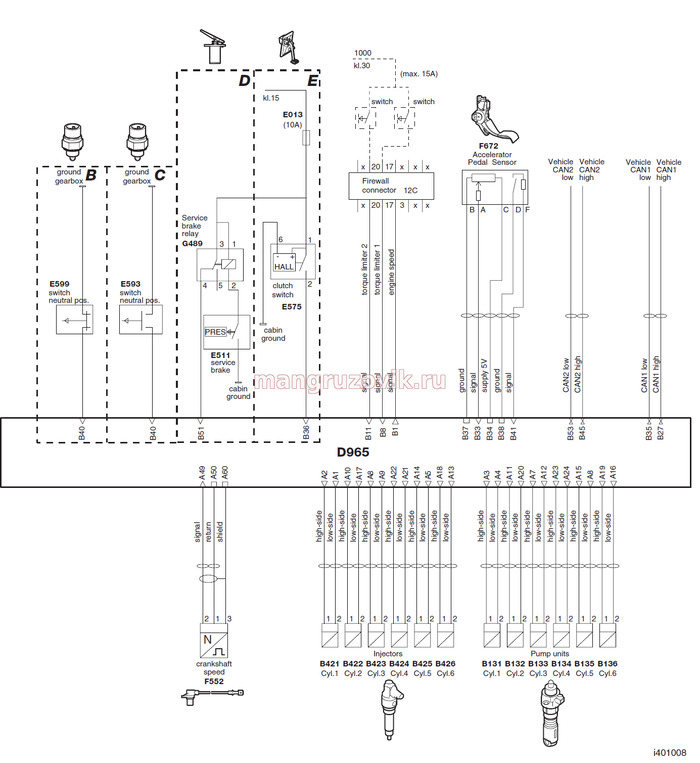

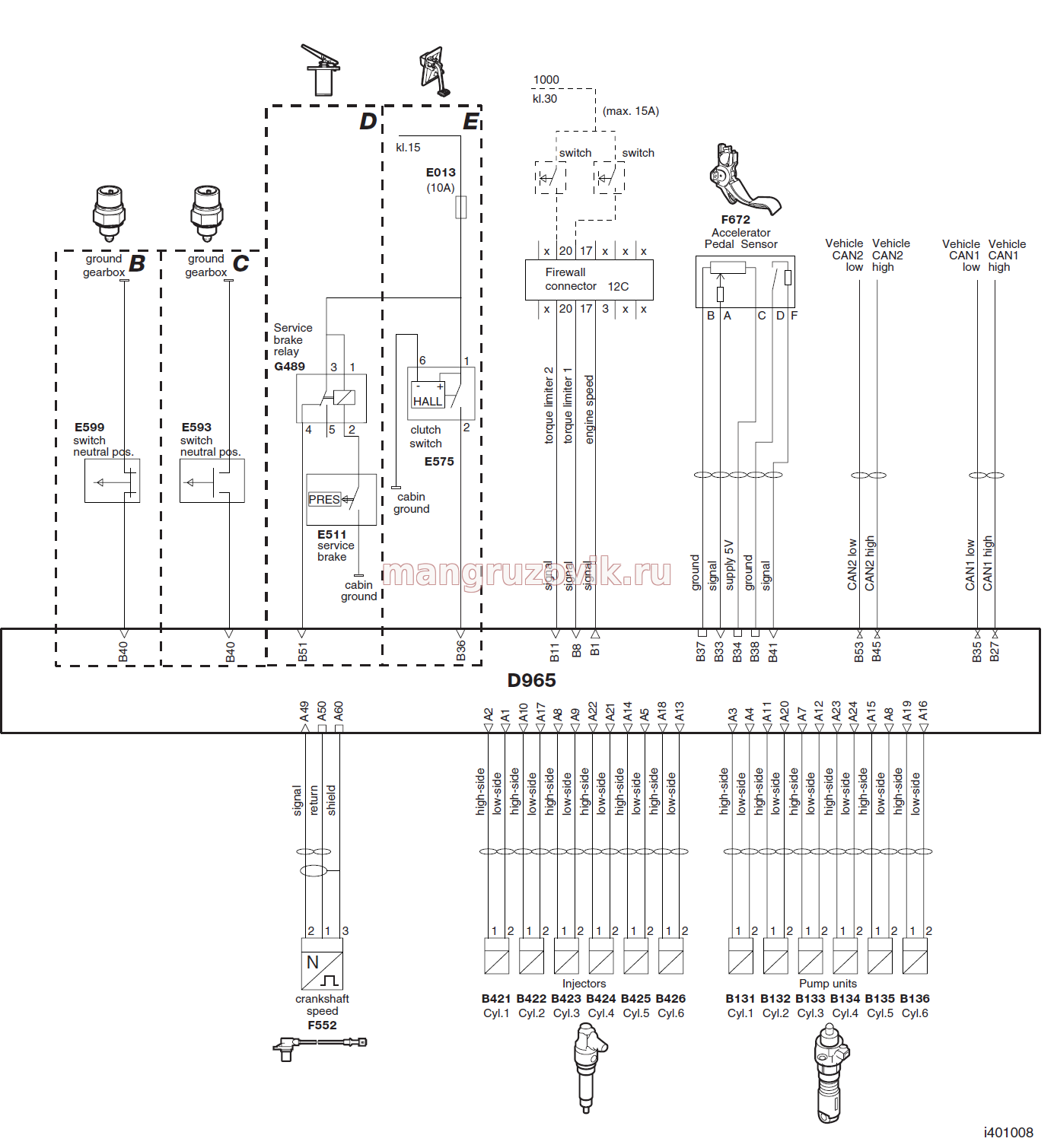

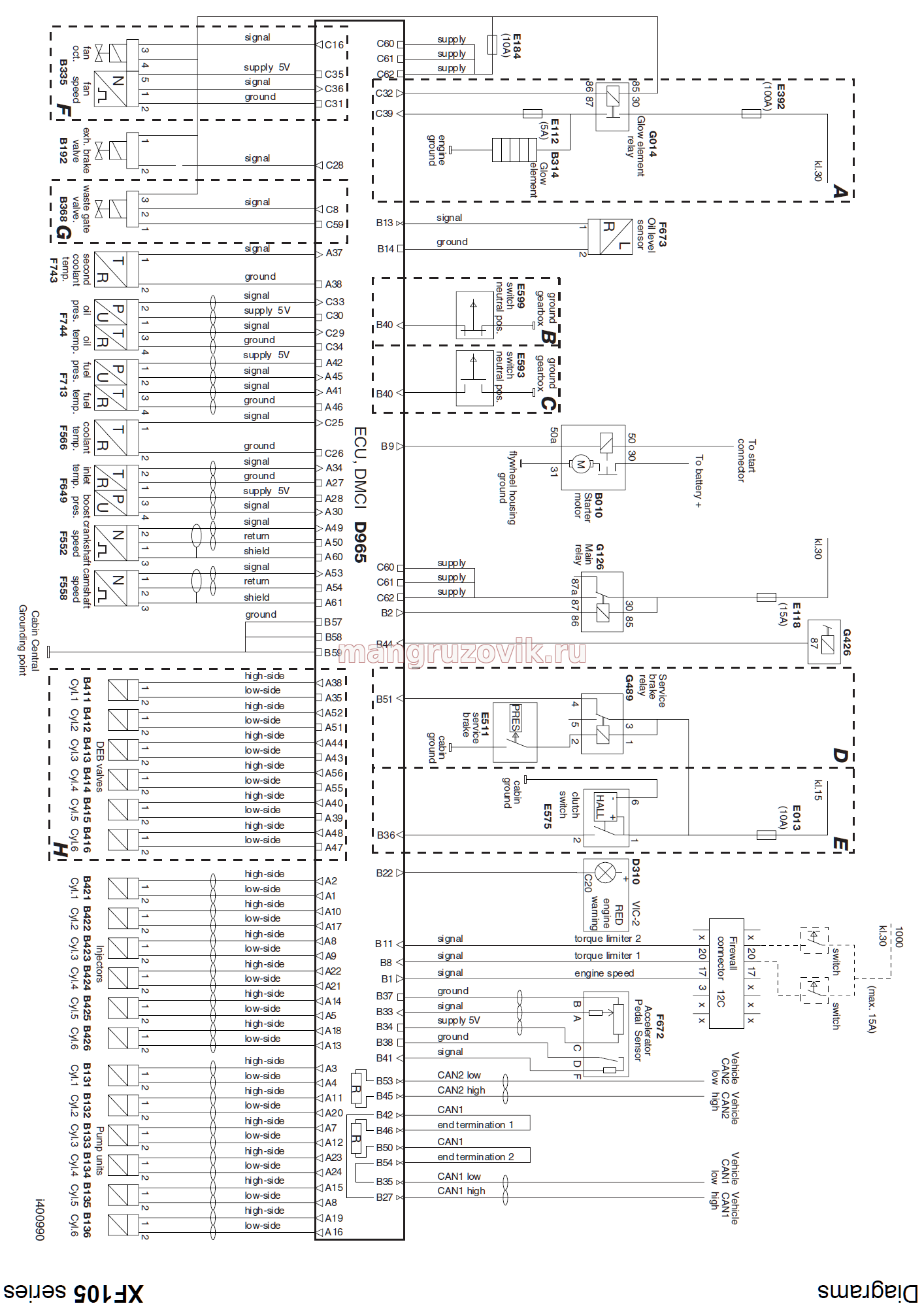

BLOCK DIAGRAM DMCI
Block diagram i400940 applies to:
- XF105
Explanation of block diagram
A Version with glowing system
B Version with AS Tronic
C Version with manual gearbox
D Version with ABS-D
E Version with manual gearbox
F Version with electronically-controlled fan clutch (depending on engine output, in combination with ZF intarder standard)
G Version with electronic waste gate control (depending on engine output)
H Version equipped with DEB

Электрическая схема контроля скорости (режим круиз) на автомобиле DAF XF 105
