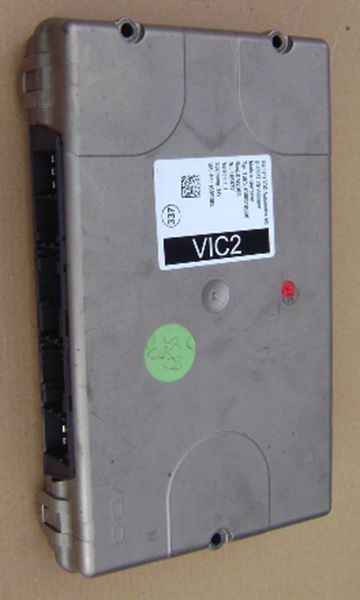

DAF Коды неисправностей основного модуля обработки данных, VIC-2.
DAF Коды неисправностей основного модуля обработки данных, VIC-2.

12401-3
Защита кулисы коробки передач
-Короткое замыкание на "массу", короткое замыкание на источник питания или прерывание питания на контакте B21 ЭБУ
12401-4
Защита кулисы коробки передач
-Короткое замыкание на "массу" на контакте B21 ЭБУ
12401-20
Защита кулисы коробки передач
-Короткое замыкание на "массу"
12401-22
Защита кулисы коробки передач
-Короткое замыкание на источник питания или прерывание на контакте B21 ЭБУ
12501-3
Защита группы коробки передач
-Короткое замыкание на "массу", короткое замыкание на источник питания или прерывание питания на контакте B19 ЭБУ
12501-4
Защита группы коробки передач
-Переключение на более низкую передачу в нижнем диапазоне невозможно даже при низких скоростях
-Короткое замыкание на "массу" на контакте B19 ЭБУ
12501-20
Защита группы коробки передач
-Короткое замыкание на "массу"
12501-22
Защита группы коробки передач
-Переключение на более низкую передачу в нижнем диапазоне остается возможным даже при более высоких скоростях
-Прерывание или короткое замыкание на источник питания на контакте B19 ЭБУ
12701-21
Входной сигнал ближнего света фар
-Задние противотуманные фонари не работают
-Омыватели фар не работают
-Прерывание на контакте C05 ЭБУ
12702-3
Низкие обороты электродвигателя стеклоочистителя
-Питание на реле G237 больше не подается;
очистители ветрового стекла не работают
-Короткое замыкание на источник питания на контакте С50 ЭБУ
12702-20
Низкие обороты электродвигателя стеклоочистителя
-Очистители ветрового стекла не работают
-Прерывание или короткое замыкание на "массу" на контакте B50 ЭБУ
12703-4
Насос омывателя ветрового стекла
-Очистители ветрового стекла не работают
-Короткое замыкание на "массу" на контакте А01 ЭБУ
12703-22
Насос омывателя ветрового стекла
-Очистители ветрового стекла не работают
-Прерывание на контакте А01 ЭБУ
Насос омывателя ветрового стекла
-Электродвигатель очистителя ветрового стекла работает с низкой скоростью, при этом подрулевой переключатель находится в положении 0
-Короткое замыкание на источник питания на контакте А01 ЭБУ
12704-4
Электродвигатель омывателя фар
-Электродвигатель очистителя фар не работает при включенном переключателе
-Короткое замыкание на "массу" на контакте С48 ЭБУ
12704-22
Электродвигатель омывателя фар
-Электродвигатель очистителя фар постоянно включен
-Короткое замыкание на источник питания на контакте С48 ЭБУ
Электродвигатель омывателя фар
-Электродвигатель очистителя фар не работает при включенном переключателе
-Прерывание на контакте C48 ЭБУ
13401-3
Лампы указателя поворота, передние левые на грузовике
-Короткое замыкание на источник питания на контакте E09 ЭБУ
13401-5
Лампы указателя поворота, передние левые на грузовике
-Левые проблесковые маячки на грузовике: не мигают спереди, мигают слишком часто сзади
-Прерывание, короткое замыкание на источник питания или недостаточная нагрузка на контакте E09 ЭБУ
13401-24
Лампы указателя поворота, передние левые на грузовике
-Левые проблесковые маячки на грузовике: не
мигают спереди, мигают слишком часто сзади
-Короткое замыкание на "массу" или чрезмерная нагрузка на контакте E09 ЭБУ
13402-3
Лампы указателя поворота, передние правые на грузовике
-Короткое замыкание на источник питания на контакте E08 ЭБУ
13402-5
Лампы указателя поворота, передние правые на грузовике
-Правые проблесковые маячки на грузовике: не
мигают спереди, мигают слишком часто сзади
-Прерывание, короткое замыкание на источник питания или недостаточная нагрузка на контакте E08 ЭБУ
13402-24
Лампы указателя поворота, передние правые на грузовике
-Правые проблесковые маячки на грузовике: не мигают спереди, мигают слишком часто сзади
-Короткое замыкание на "массу" или чрезмерная нагрузка на контакте E08 ЭБУ
13403-3
Лампы указателя поворота, задние левые на грузовике
-Короткое замыкание на источник питания на контакте E07 ЭБУ
13403-5
Лампы указателя поворота, задние левые на грузовике
-Левые проблесковые маячки на грузовике: не мигают сзади, мигают слишком часто спереди
-Прерывание, короткое замыкание на источник питания или недостаточная нагрузка на контакте E07 ЭБУ
13403-24
Лампы указателя поворота, задние левые на грузовике
-Левые проблесковые маячки на грузовике: не мигают сзади, мигают слишком часто спереди
-Короткое замыкание на "массу" или чрезмерная нагрузка на контакте E07 ЭБУ
13404-3
Лампы указателя поворота, задние правые на грузовике
-Короткое замыкание на источник питания на контакте E04 ЭБУ
13404-5
Лампы указателя поворота, задние правые на грузовике
-Правые проблесковые маячки на грузовике: не мигают сзади, мигают слишком часто спереди
-Прерывание, короткое замыкание на источник питания или недостаточная нагрузка на контакте E04 ЭБУ
13404-24
Лампы указателя поворота, задние правые на грузовике
-Правые проблесковые маячки на грузовике: не мигают сзади, мигают слишком часто спереди
-Короткое замыкание на "массу" или чрезмерная нагрузка на контакте E04 ЭБУ
13405-3
Лампы указателя поворота, левые на прицепе
-Короткое замыкание на источник питания на контакте А07 ЭБУ
13405-24
Лампы указателя поворота, левые на прицепе
-Левые проблесковые маячки на прицепе не работают
-Короткое замыкание на "массу" или чрезмерная нагрузка на контакте А07 ЭБУ
13406-3
Лампы указателя поворота, правые на прицепе
-Короткое замыкание на источник питания на контакте A08 ЭБУ
13406-24
Лампы указателя поворота, правые на прицепе
-Правые проблесковые маячки на прицепе не работают
-Короткое замыкание на "массу" или чрезмерная нагрузка на контакте А08 ЭБУ
21301-3
Датчик давления воздуха 1
-Короткое замыкание на источник питания на контакте D16 ЭБУ
21301-20
Датчик давления воздуха 1
-Индикатор давления воздуха, контур 1,
отсутствие показаний
-Прерывание или короткое замыкание на "массу" на контакте D16 ЭБУ
21301-23
Датчик давления воздуха 1
-Индикатор давления воздуха, контур 1,
отсутствие показаний
-Напряжение выходит за границы диапазона; значение напряжения 0
 - 1 В на контакте D16 ЭБУ
21301-25
Датчик давления воздуха 1
-Индикатор давления воздуха, контур 1,
отсутствие показаний
-Напряжение выходит за границы диапазона; значение напряжения 4
 - 5 В на контакте D16 ЭБУ
21302-3
Датчик давления воздуха 2
-Короткое замыкание на источник питания на контакте D11 ЭБУ
21302-20
Датчик давления воздуха 2
-Индикатор давления воздуха, контур 2,
отсутствие показаний
-Прерывание или короткое замыкание на "массу" на контакте D11 ЭБУ
21302-23
Датчик давления воздуха 2
-Индикатор давления воздуха, контур 2,
отсутствие показаний
-Напряжение выходит за границы диапазона; значение напряжения 0
 - 1 В на контакте D11 ЭБУ
21302-25
Датчик давления воздуха 2
-Индикатор давления воздуха, контур 2,
отсутствие показаний
-Напряжение выходит за границы диапазона; значение напряжения 4
  -5 В на контакте D11 ЭБУ
21303-3
Подача, датчики давления воздуха +5 В
-Индикаторы давления воздуха, контуры 1 и 2,
отсутствие показаний
-Короткое замыкание на источник питания на контакте D31 ЭБУ
21303-4
Подача, датчики давления воздуха +5 В
-Подсветка щитка приборов мигает на DIP-4,
невозможно считать коды неисправности
-Короткое замыкание на "массу" на контакте D31 ЭБУ
21901-4
Помощь при движении, листовая рессора
-Короткое замыкание на "массу" на контакте B24 ЭБУ
21901-22
Помощь при движении, листовая рессора
-Короткое замыкание на источник питания или прерывание на контакте B24 ЭБУ
22001-21
Состояние ближнего света фар
-Прерывание на контакте C05 ЭБУ
22002-4
Задние противотуманные фонари выключаются
-Задние противотуманные фонари не работают
-Короткое замыкание на "массу" на контакте С40 ЭБУ
22002-22
Задние противотуманные фонари выключаются
-Задние противотуманные фонари остаются гореть независимо от положения переключателя
-Прерывание или короткое замыкание на источник питания на контакте С40 ЭБУ
22901-22
Датчик уровня охлаждающей жидкости
-Прерывание или короткое замыкание на источник питания на контакте B16 ЭБУ
22901-23
Датчик уровня охлаждающей жидкости
-Вне допустимого предела
23801-4
Управление регулятором яркости
-Подсветка щитка приборов больше не регулируется
-Короткое замыкание на "массу" на контакте D04 ЭБУ
23801-5
Управление регулятором яркости
-Подсветка щитка приборов больше не регулируется
-Прерывание или недостаточная нагрузка на контакте D04 ЭБУ
23801-22
Управление регулятором яркости
-Подсветка щитка приборов больше не регулируется
-Прерывание или короткое замыкание на источник питания на контакте D04 ЭБУ
23802-21
Входные сигналы габаритных огней
-Подсветка щитка приборов больше не регулируется
-Прерывание на контакте C07 ЭБУ
24201-19
Связь по сети CAN – система двигателя (EEC1)
-Ошибка связи по сети CAN
-Обрыв цепи, короткое замыкание на "массу" или короткое замыкание на источник питания в проводке сети CAN
24202-19
Связь по сети CAN – система трансмиссии (ETC2)
-Ошибка связи по сети CAN
-Обрыв цепи, короткое замыкание на "массу" или короткое замыкание на источник питания в проводке сети CAN
24203-19
Связь по сети CAN – тормозная система (EBC1)
-Ошибка связи по сети CAN
-Обрыв цепи, короткое замыкание на "массу" или короткое замыкание на источник питания в проводке сети CAN
24204-19
Связь по сети CAN – система замедлителя
(ERC1_DR)
-Ошибка связи по сети CAN
-Обрыв цепи, короткое замыкание на "массу" или короткое замыкание на источник питания в проводке сети CAN
24205-19
Связь по сети CAN – тахометр (TCO1)
-Ошибка связи по сети CAN
-Обрыв цепи, короткое замыкание на "массу" или короткое замыкание на источник питания в проводке сети CAN
24206-19
Соединение CAN Œ#338; система дополнительной обработки выбросов (уровень AdBlue)
-Ошибка связи по сети CAN
-Обрыв цепи, короткое замыкание на "массу" или короткое замыкание на источник питания в проводке сети CAN
24207-19
Связь по сети CAN - система подвески (ASC1_A)
-Ошибка связи по сети CAN
-Обрыв цепи, короткое замыкание на "массу" или короткое замыкание на источник питания в проводке сети CAN
24209-19
Связь по сети CAN - переключатели на рулевом колесе (PropB_SW)
-Ошибка связи по сети CAN
-Обрыв цепи, короткое замыкание на "массу" или короткое замыкание на источник питания в проводке сети CAN
24210-19
Связь по сети CAN – подушка безопасности (цикл. DM1)
-Ошибка связи по сети CAN
-Обрыв цепи, короткое замыкание на "массу" или короткое замыкание на источник питания в проводке сети CAN
24211-19
Связь по сети CAN – система BBM (PropA_BBM в ENG)
-Ошибка связи по сети CAN
-Обрыв цепи, короткое замыкание на "массу" или короткое замыкание на источник питания в проводке сети CAN
24212-19
Связь по сети CAN – система BBM (PropA_BBM в ENG)
-Ошибка связи по сети CAN
-Обрыв цепи, короткое замыкание на "массу" или короткое замыкание на источник питания в проводке сети CAN
24213-19
Связь по сети CAN – система LDWA (Отображение дорожного полотна впереди автомобиля)
-Ошибка связи по сети CAN
-Обрыв цепи, короткое замыкание на "массу" или короткое замыкание на источник питания в проводке сети CAN
27201-3
Выходной сигнал "Работа двигателя"
-Короткое замыкание на источник питания или прерывание на контакте C42 ЭБУ
27201-4
Выходной сигнал "Работа двигателя"
-Отсутствует защита запуска при работающем двигателе; невозможно подать питание на реле G303/G372
-Освещение для Швеции не работает;
невозможно подать питание на реле G301
-Обогреватель кабины не выключен; питание на реле D871/D901 не подается
-Короткое замыкание на "массу" на контакте С42 ЭБУ
27201-19
Выходной сигнал "Работа двигателя"
-Сообщение CAN "Обороты двигателя" не поступает
Питание на выход C42 не подается, поэтому
-отсутствует защита запуска при работающем двигателе; невозможно подать питание на реле G303/G372
-Освещение для Швеции не работает; невозможно подать питание на реле G301
-обогреватель кабины не
выключен; питание на реле D871/ D901 не подается
27201-20
Выходной сигнал "Работа двигателя"
-Короткое замыкание на "массу" на контакте С42 ЭБУ
30801-2
Предупреждение VIC "Электропитание"'
-Внутреннее освещение не включено
-Прерывание на контакте А02 ЭБУ
30802-2
Предупреждение VIC "Электропитание"'
-Задний противотуманный фонарь не включен
-Выходной сигнал работы двигателя не активен
-Загорается предупреждение желтого цвета
"Центральный контроллер автомобиля"
-Прерывание на контакте А09 ЭБУ
30803-2
Предупреждение VIC "Электропитание"'
-Частый звук указателя поворота
-Загорается предупреждение желтого цвета
"Центральный контроллер автомобиля"
-Прерывание на контакте Е03 ЭБУ
520192-4
Выходной сигнал внутреннего освещения
-Внутреннее освещение не включено
-Короткое замыкание на "массу" на контакте А04 ЭБУ
520196-4
Выходной сигнал регулировки яркости щитка приборов
-Короткое замыкание на "массу" на контакте D4 ЭБУ
520200-3
Выходной сигнал стоп-сигнала
-Стоп-сигнал включен
-Стоп-сигналы не работают
-Короткое замыкание на источник питания на контакте С51 ЭБУ
520204-22
Чрезмерная скорость EMAS
-Чрезмерная скорость EMAS не активна
-Прерывание или короткое замыкание на источник питания на контакте С47 ЭБУ
520204-4
Чрезмерная скорость EMAS
-Чрезмерная скорость EMAS не активна
-Короткое замыкание на "массу" на контакте С47 ЭБУ
520208-3
Датчик распознавания прицепа
-Загорается предупреждение желтого цвета
"Отсутствие соединения АБС/EBS прицепа"
-Короткое замыкание на источник питания на контакте D27 ЭБУ
520210-5
Датчик температуры наружного воздуха
-Температура на DIP отображается следующим образом: --.- }C
-Прерывание на контакте D13 ЭБУ
-Прерывание на контакте D03 ЭБУ
-Короткое замыкание на источник питания на контакте D13 ЭБУ
-Короткое замыкание на источник питания на контакте D03 ЭБУ
520210-6
Датчик температуры наружного воздуха
-Температура на DIP отображается следующим образом: --.- }C
-Короткое замыкание на "массу" на контакте D13 ЭБУ
520212-5
Проверка соединения CAN
-Прерывание на контакте D22 ЭБУ
520213-22
Датчик уровня топлива
-Индикатор уровня топлива в нулевом положении
-Прерывание или короткое замыкание на источник питания на контакте D12 ЭБУ
-Прерывание на контакте D02 ЭБУ
520213-4
Датчик уровня топлива
-Индикатор уровня топлива в нулевом положении
-Короткое замыкание на "массу" на контакте D12 ЭБУ
520214-22
Защита стартера
-Запуск автомобиля невозможен
-Прерывание или короткое замыкание на источник питания на контакте C44 ЭБУ
520214-14
Защита стартера
-Защита от чрезмерных оборотов Если данная неисправность является предположительной (предупреждение на DIP-4), перед повторным запуском двигателя должно пройти не менее 15 минут.
520214-4
Защита стартера
-Короткое замыкание на "массу" на контакте C44 ЭБУ
520215-19
Соединение CAN
 -Сообщение об ошибке CAN, номер
VIN от двигателя не получен
520216-19
Соединение CAN
-Сообщение об ошибке CAN, номер
VIN от иммобилайзера не получен
520217-4
Светодиодный индикатор функции Hill Start Aid
(Помощь при трогании на подъеме)
-Светодиодный индикатор функции Hill Start Aid
(Помощь при трогании на подъеме) не горит
-Светодиодный индикатор функции Hill Start Aid (Помощь при трогании на подъеме) постоянно горит
-Короткое замыкание на "массу" на контакте B23 ЭБУ
520218-7
Реле двойного аккумулятора замкнуто
-Механическая ошибка
520219-7
Реле двойного аккумулятора разомкнуто
-Механическая ошибка
520220-7
Входные сигналы рукоятки
-Неправдоподобны

DAF остальные коды неисправностей


Категория: статьи по ремонту | Добавил: автоэлектрик (14.09.2017)
Просмотров: 1056 | Комментарии: 1 | Рейтинг: 0.0/0
Всего комментариев: 1
0
1 kozy6
DAF Коды неисправностей основного модуля обработки данных, VIC-2.

Добавлять комментарии могут только зарегистрированные пользователи.
[ Регистрация | Вход ]
