Тяжелый грузовой автомобиль BEI FANG BENCHI, Бэй-фан-БЭНЦ
Схема электрооборудования.
Обозначения на электрической схеме-
F = соединительная деталь,рама / кабина.
М = соединительная деталь,двигатель.
A = соединительная деталь,часть кабины.
L = соединительная деталь,шкворня.
V = соединительная деталь.
VG = соединительная деталь,задняя часть кабины.
VD= соединительная деталь, распределительная коробка задней
части.
H= соединительная деталь, распределительная коробка задней
части.
Цветовой код (маркировка) электропроводов.
bl = синий, br = коричневый, el = молочно-белый, ge = жёлтый, gn
= зеленый, gr = серый,li = фиолетовый, rs = розовый, rt =
красный, sw = черный, ws= белый.
Например: Маркировка эл. провода 1,5 gr/rt поперечного сечения
эл. провода 1,5= 1,5 мм
Основной цвет – gr серый,дополнительный цвет- rt красный.
рис 1

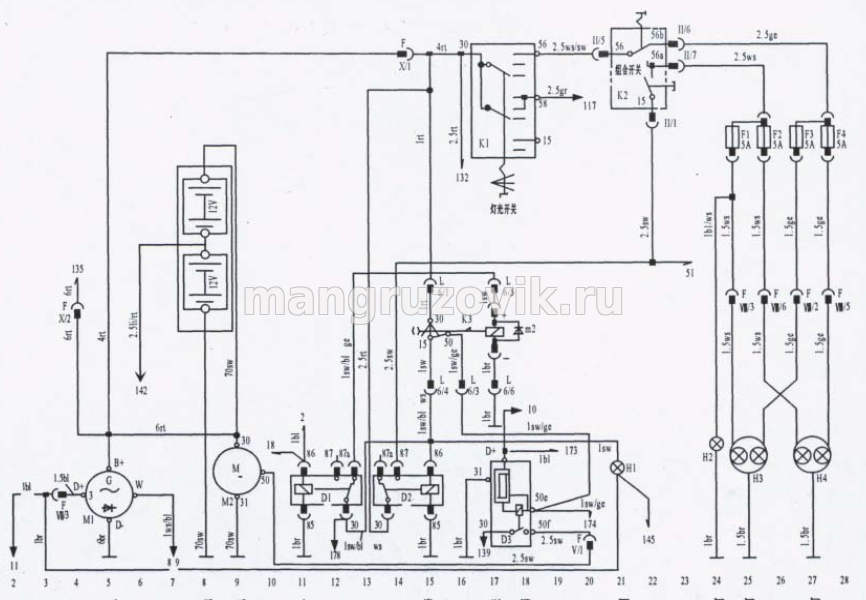

Электрическая схема запуска.
М1 – генератор.
М2 - стартер.
N1 - аккумуляторная батарея.
D1 - замок зажигания клемма D рулевого колеса + реле.
D2 - замок зажигания 15 контакт рулевого колеса, реле.
D3 - защитное реле стартера.
К1 – главный выключатель света.
К2 - комбинированный выключатель.
К3 - выключатель стартера и замок зажигания на рулевом колесе.
H1 - индикатор зарядки.
H2 - индикатор дальнего света.
H3 - левая передняя фара.
H4 - правая передняя фара.
F1 - левая передняя фара дальнего света предохранитель 5А и
индикатор.
F2 - предохранитель 5А правой передней фары дальнего света.
F3 - предохранитель 5А левой передней фары ближнего света.
F4 - предохранитель правой передней фары ближнего света.
рис 2

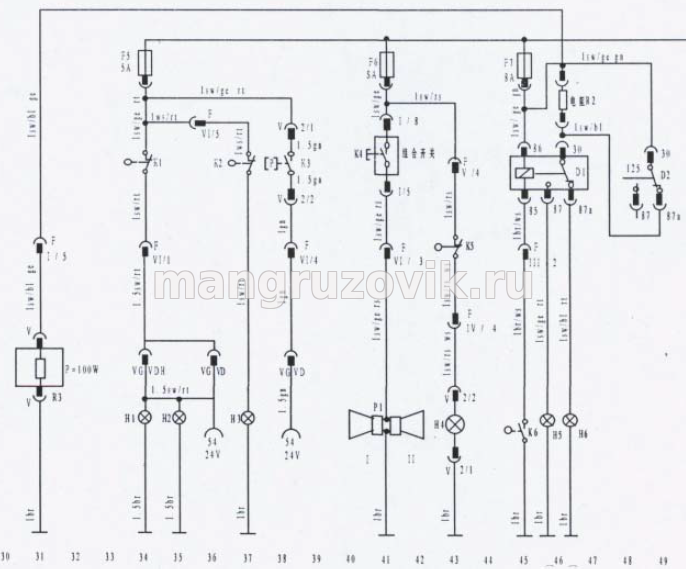

R2- понижающее сопротивление светлости высоких и низких
скоростей.
К1- выключатель стоп сигналов.
К2- выключатель заднего хода.
К3-
К4- кнопка сигнала комбинированного выключателя.
К5- выключатель нейтралки.
К6- выключатель низких и высоких скоростей.
Н1- левый стоп сигнал.
Н2- правый стоп сигнал.
H3- лампа заднего хода.
Н4- индикатор выключателя нейтралки.
Н5– индикатор низкой скорости.
Н6- индикатор высокой скорости.
D1 – реле переключения низких и высоких скоростей.
D2 - реле переключения светлости низких и высоких скоростей.
F5 – предохранитель А5 тормозной и заднего хода.
F6 –индикатор предохранителя 5А сигнала и нейтралки.
F7- предохранитель 8А высокой и низкой скорости и воздухосушилки.
рис 3

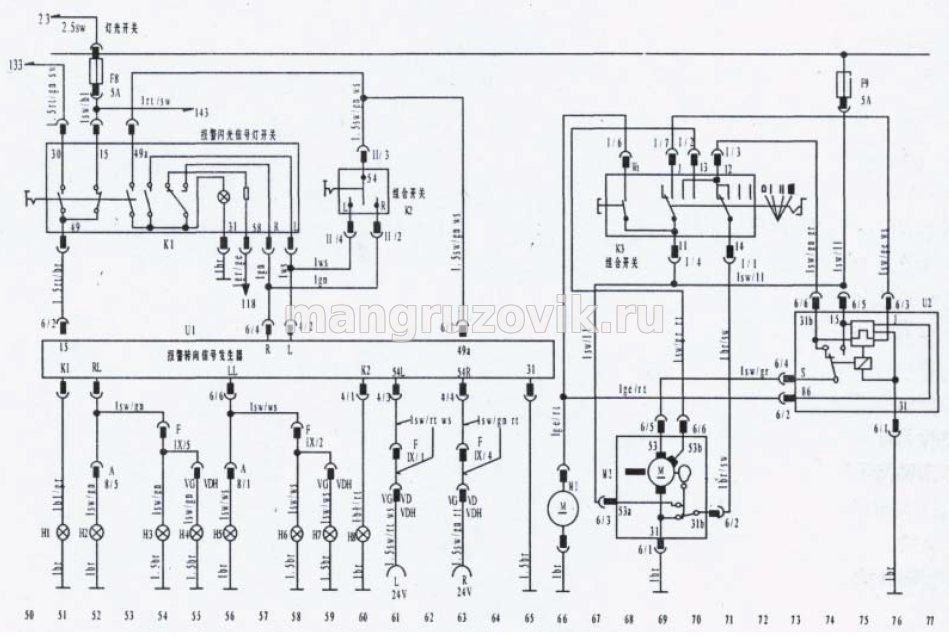

U1- интегральное реле сигнала поворота.
U2- реле импульсного сигнала щеток стеклоочистителя.
М1- электродвигатель омывателя.
М2- электродвигатель стеклоочистителя.
К1- кнопка аварийной сигнализации.
К2- на комбинированном подрулевом выключателе, переключатель поворота влево и вправо.
К3- на комбинированном подрулевом выключателе, переключатель
управления стеклоочистителем.
F8- предохранитель 8А аварийной сигнализации.
F9- предохранитель 5А система управления стеклоочистителем.
Н1- индикатор поворотника тягача.
Н2- лампа поворотника правая.
Н3- правая передняя поворотная лампа.
Н4- правая задняя поворотная лампа.
Н5- левая боковая лампа.
Н6- левая передняя поворотная лампа.
Н7- левая задняя поворотная лампа.
Н8- индикатор поворотника прицепа.
рис 4

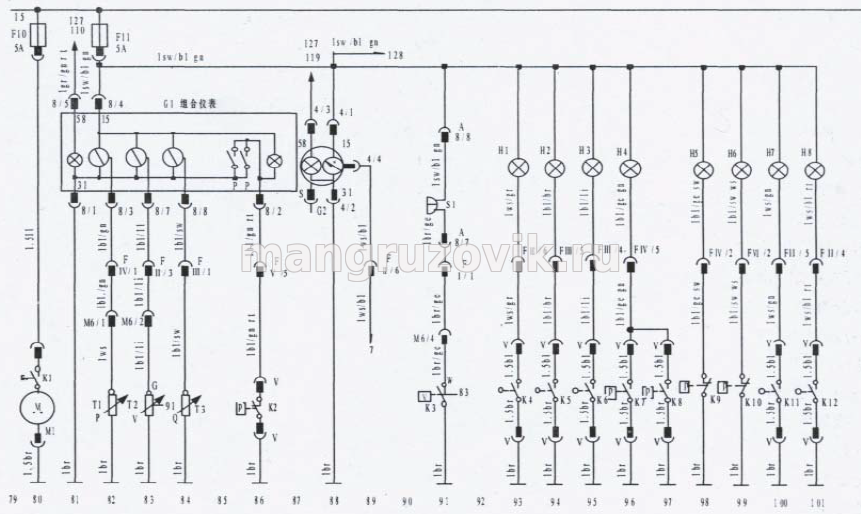

М1- генератор
G1- щиток приборов.
G2- тахометр.
S1- звуковой сигнал.
Т1- звуковой сигнал.
Т2- датчик давления масла.
Т2- датчик температуры воды
Т3- датчик количества топлива
Н1- индикатор блокировки дифференциала переднего моста
Н2 -индикатор блокировки дифференциала первого заднего моста.
Н3- индикатор блокировки дифференциала второго заднего моста.
Н4- индикатор коробки раздатки
Н5- индикатор управления кузова- самосвала.
Н6- индикатор ручного тормоза.
Н7- индикатор передней продольной блокировки дифференциала.
Н8- индикатор передней продольной блокировки дифференциала.
К1-
К2- выключатель третей тормозной обратной .
К3- выключатель контроля температуры воды.
К4- выключатель блокировки дифференциала.
К5- выключатель блокировки дифференциала первого моста.
К6- выключатель блокировки дифференциала второго моста.
К7- выключатель управления гидроусилителя
К8- выключатель управления гидроусилителя
К9- выключатель управления кузова- самосвала.
К10- выключатель управления ручного тормоза.
К11- выключатель блокировки переднего продольного дифференциала
К12- выключатель блокировки заднего продольного дифференциала
F10
F11- предохранитель 5А всех выключателей управления и приборов.
рис 5

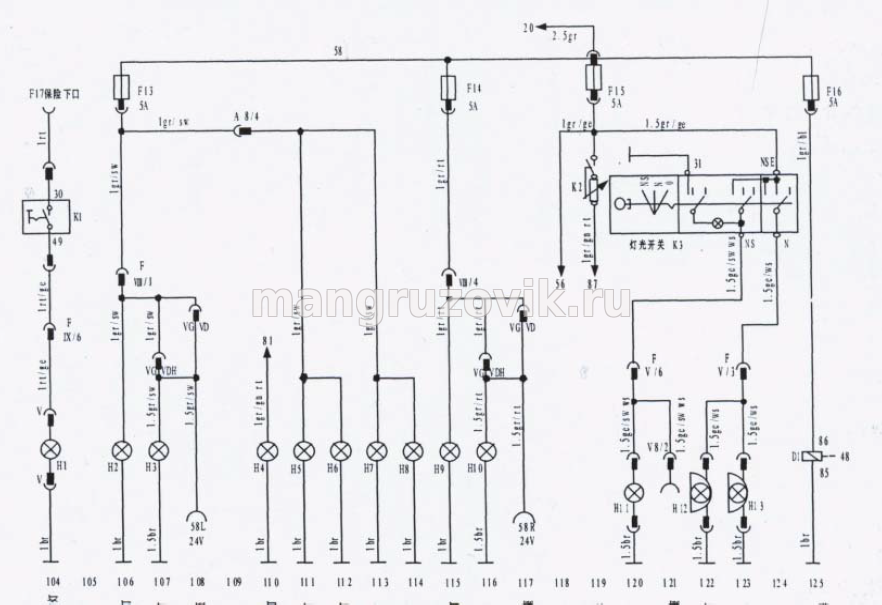

К1-выключатель задней рабочей лампы (автом. категории S)
К2-выключатель регулировки яркости приборной панели.
К3
D1- реле инверсии света.
Н1- задняя рабочая лампа ( автом. категории S)
H2- левая боковая стояночная лампа
H3- левая задняя лампа.
H4- индикатор
H5- левая лампа габарита высоты.
H6- правая лампа габарита высоты.
H7- левая лампа габаритная.
Н8- правая лампа габаритная.
Н9- правая боковая стояночная лампа .
Н10- правая задняя лампа.
Н11- задняя противотуманная фара.
Н12- левая противотуманная фара.
Н13- правая противотуманная фара.
F13- предохранитель 5А левого ночного движения.
F14- предохранитель 5А правой стояночной лампы.
F15- предохранитель 5А противотуманной фары и регулятор
освещения приборов.
F16- предохранитель 5А реле инверсии света.
рис 6

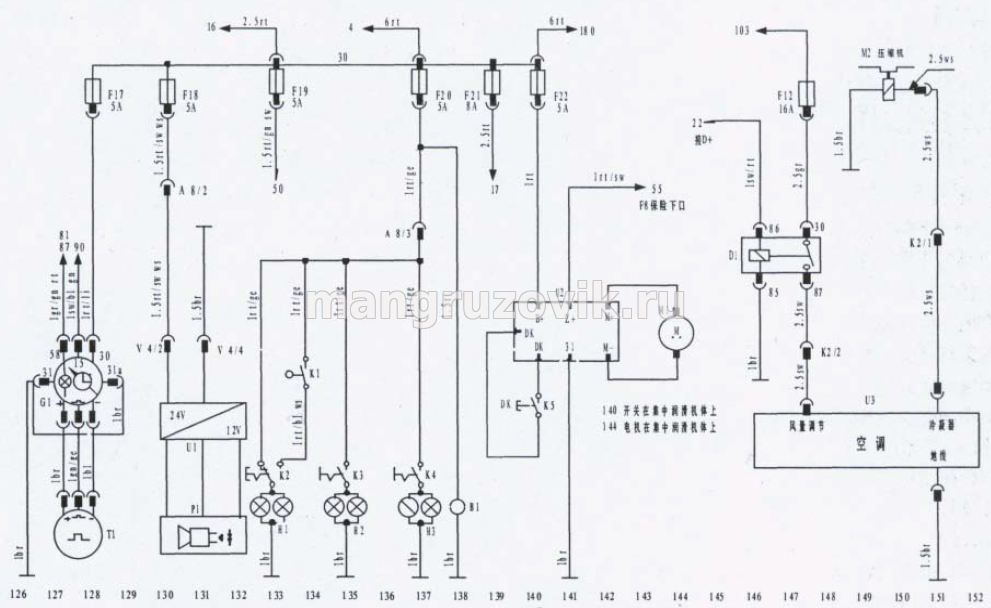

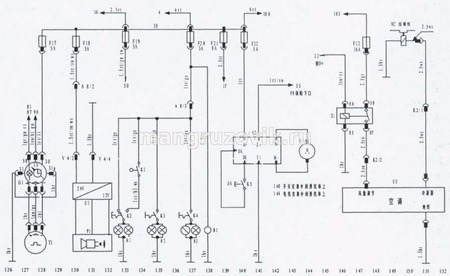

G1- cпидометр.
T1- датчик скорости.
U1- понижающий трансформатор источника питания магнитолы
U2-
U3-
P1- магнитола
M1- электродвигатель централизованной смазки
M2- воздушный компрессор (опционно)
D1- реле кондиционера (опционно)
K1-
К2- выключатель салонного освещения
К3- выключатель лампы для чтения
К4- выключатель лампы для чтения
К5- выключатель управления централизованной смазки.
В1- розетка внешнего электро питания (24V)
Н1- лампа освещения кабины
Н2- лампа для чтения
Н3- лампа для чтения
F17- предохранитель 5А источника питания спидометра
F18- предохранитель 5А источника питания магнитолы
F19- предохранитель 5А источника питания преобразователя
F20- предохранитель 5А освещения кабины
F21- предохранитель 8А реле блокировки пуска двигателя
F22- предохранитель 5А источника питания централизованной смазки
F12- предохранитель 16А источника питания кондиционера.
рис 7

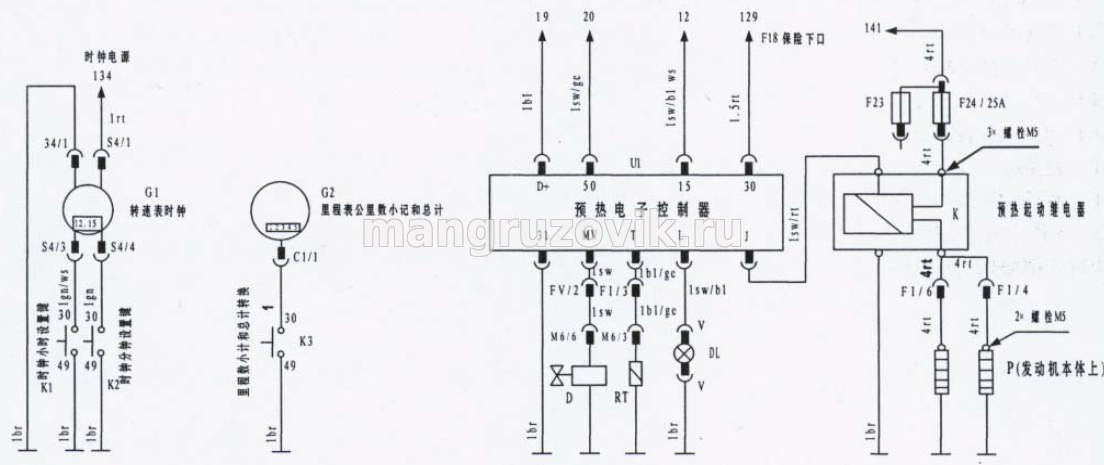

G1- часы тахометр
G2- километраж на спидометре и суммарный счет
K1- кнопка установки часов
K2- кнопка установки минут
K3- сброс километража спидометра (малый счет и сумма)
U1- электрический датчик предварительного нагрева
D- эл. магнитный клапан движения подачи топлива при пуске
DL- индикатор предварительного нагрева
RT- датчик управления предварительного нагрева
P- свеча накала правая
P- свеча накала левая
K- реле пуска предварительного нагрева
F24- предохранитель 25А пуска предварительного нагрева
