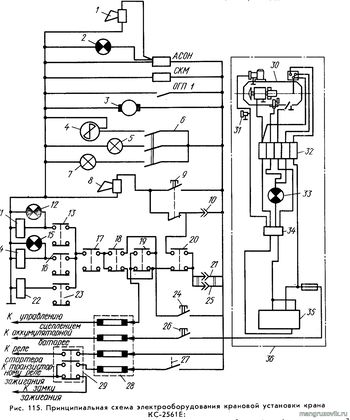

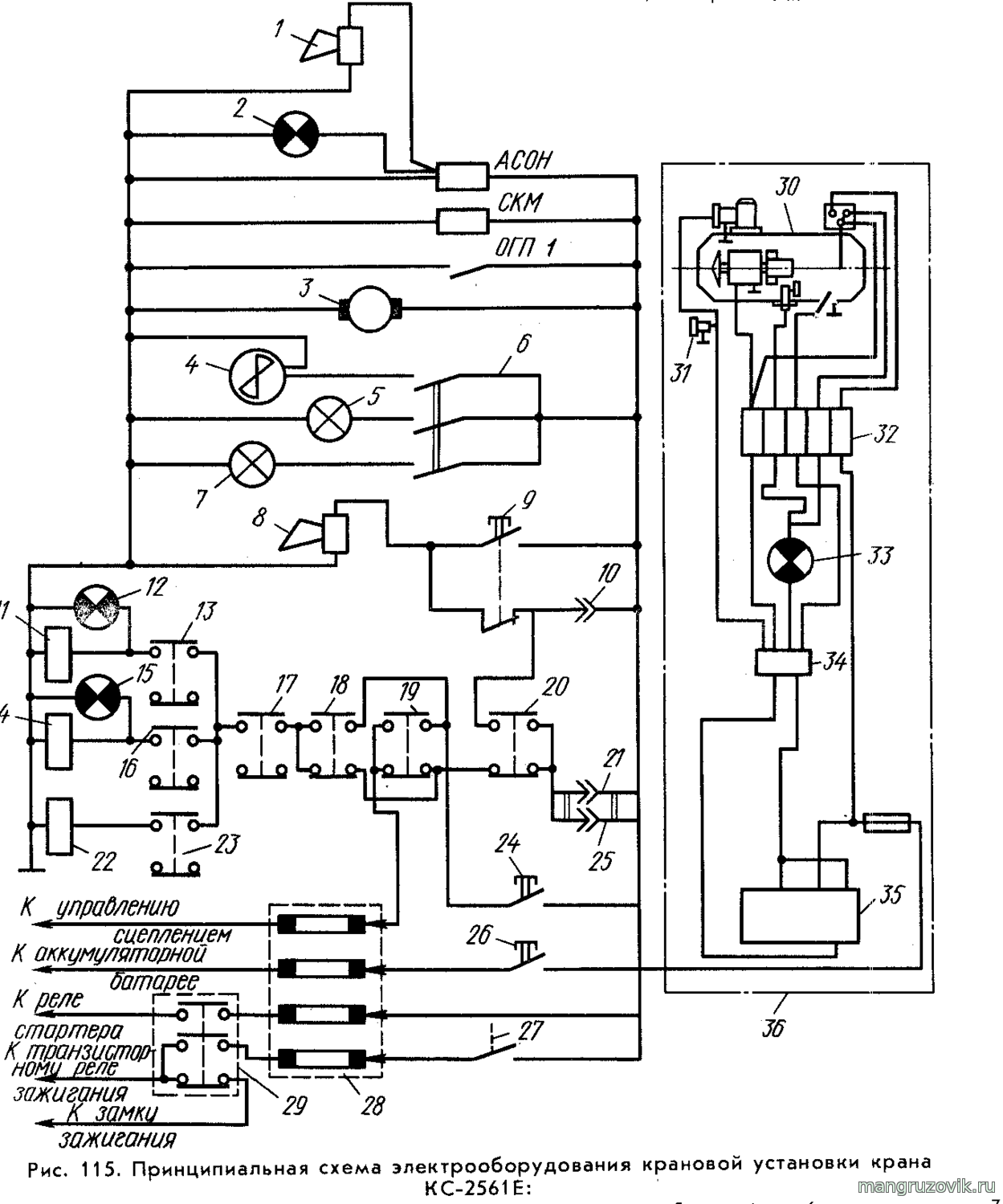

Автомобильный кран КС-2561Е электрическая схема
Нажмите на изображение для увеличения
1 и 8 -звуковые сигналы,2-фонарь,3-стеклоочеститель,4-вентилятор,5-плафон,6- выключатели,7 -фара,9 и 26-кнопки,10,21 и 25-штепсельные разъемы,11,14 и 22-электропневматические клапаны,12,15 и 33-контрольные лампочки,13,16-20,23,27 и 29 -выключатели,24- кнопка ОГ-П-1 и конечного выключателя,28-токосъемник,30-отопитель,31-бензонасос,32- клеммник,34- тепловое рыле,35-переключатель,36-отопительная установка.

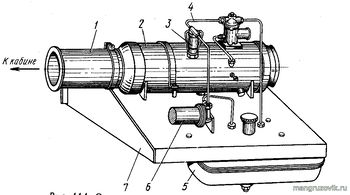

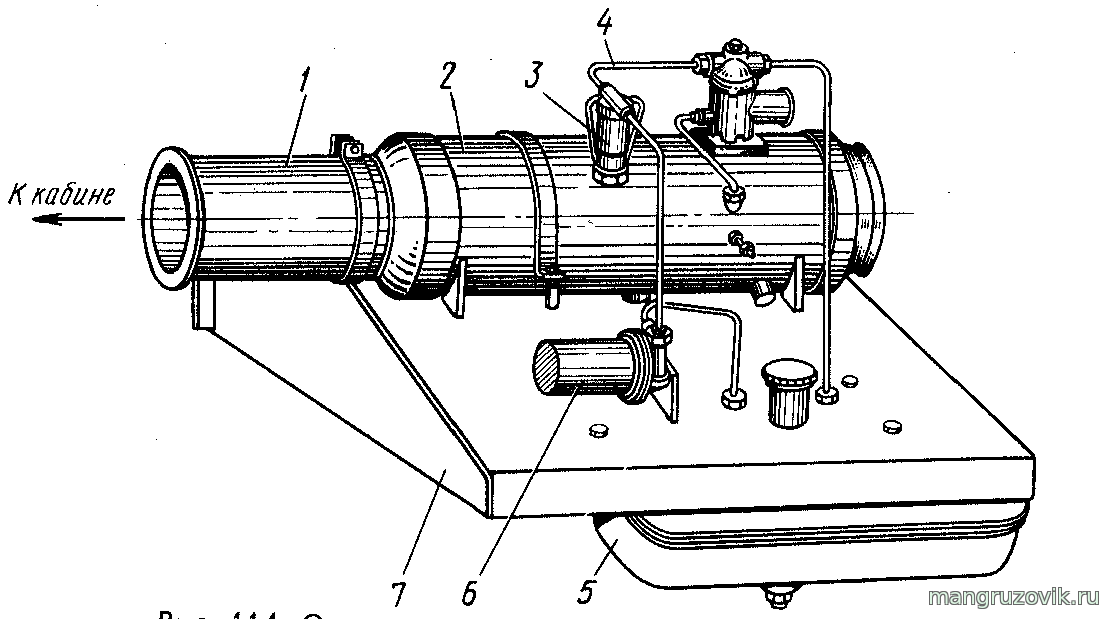

отопительная установка крана КС-2561Е 1-воздухопровод,2-отопитель,3-бензоотстойник,4-трубопроводы,5-бензобак,6-кронштейн.

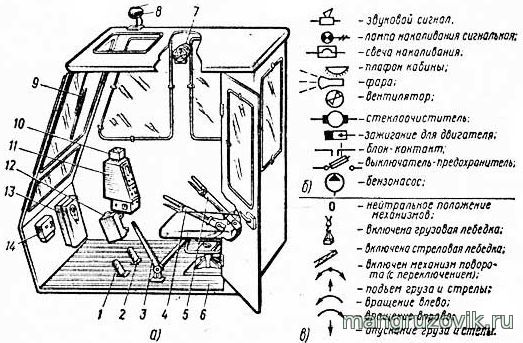

Описание кабины оператора крановой установки КС-2561Е
1-педаль управления сцеплением,2-педаль управления дроссельной заслонкой,3-рычаг управления реверсом,4-рычаг управления грузовой лебедкой 5-рычаг управления стреловой лебедкой,6-коврик,7-вентилятор,8-фара,9-стеклоочеститель,10-блок сигнализации прибора АСОН-1,11-щиток приборов,12-усилительно-исполнительный блок прибора АСОН-1,13-релейный блок ограничителя грузоподъемности,14-сигнализатор крана СМК-3. |
