F2 10
Понижающий трансформатор (регулировки прожекторов)-

F3 10
Габариты.
Подсветка выключателей
Подсветка номера тягача левая -
Подфарник задний левый
Подсветка приборной панели

F4 10
блок управления автоматической коробки передач
Питание стояночных фонарей прицепа

F5 10
Резерв

F7 10
Резерв
блок управления АКП
Реле нейтрального положения КП.
Реле нулевой скорости

F8 15
Противотуманный фонарь
Противотуманные фары.

F12 10
Фара ближнего света левая.

F14 10
Фара дальнего света правая
Фара дальнего света левая
Прожекторы дальнего действия.

F16 10
Цепь питания сигнализаторов панели приборов.

F16 10 блок управления ограничителя скорости.
Блок уровня масла и температуры в контуре охлаждения двигателя
тахограф.

F17 20
Обогреваемое сиденье водителя
Понижающий трансформатор (для розетки 12 вольт) .

F18 15
Отопитель воздуха.

F19 25
Подогреватель топливного фильтра

F20 20
поворотники.
Двигатель привода вентиляционного люка в крыше

F22 10
резерв

F22 20
Автономный отопитель "АТ2000"

F23 10
Плафон водителя
Плафон пассажира.

F24 20
Двигатель стеклоподъемника водителя
Двигатель стеклоподъемника пассажира

F25 5
тахограф

F26 10
Звуковой сигнализатор .

F27 10
Стопы

F28 15
блок управления "ABS" (АБС) .

F28 15
Реле отключения электрического замедлителя

F29 10
Зеркала заднего вида

F29 10
Реле времени для обогрева ветрового стекла

F30 10
Прикуриватель

F30 10
магнитола

F31 20
инвертор (разъем 12 В дополнительный) .

F32 20
Двигатель стеклоочистителей
реле привод стеклоочистителя .
Насос стеклоомывателей .

F33 20
диагностический разъем
блок управления подвески

F34 15
магнитола

F34 15
реле поворотов.

F36 20
Розетка прицепа семиконтактная (АБС).

F37 10
клемма левая.
клемма правая .
Плафон (плафоны) задний
Плафон двери задней правой
Подсветка подножки
. позиционирование наружного зеркала заднего вида.
Плафон двери задней левой

F43 10
Реле отключения замедлителя на выхлопе
Привод кузовной оснастки.
Розетка прицепа 7-контактная, тип 24S
Выключатель подсветки клапанов.
Рабочий прожектор (тягача)

F45 10
центральный замок

F46 10
Реле подогрева топливного фильтра
Реле подогрева зеркал заднего вида
Выключатель подогрева двигателя
Фонари заднего хода.

F47 10
блок управления подвески.
Блок дистанционного управления подвеской
Резервное питание (после контакта замка стартера)
блок управления "ITC" F49 3

F70 10
резерв

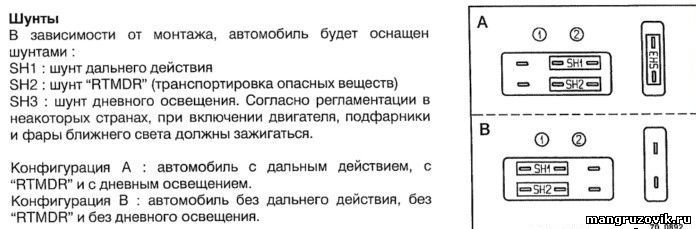

РЕЛЕ

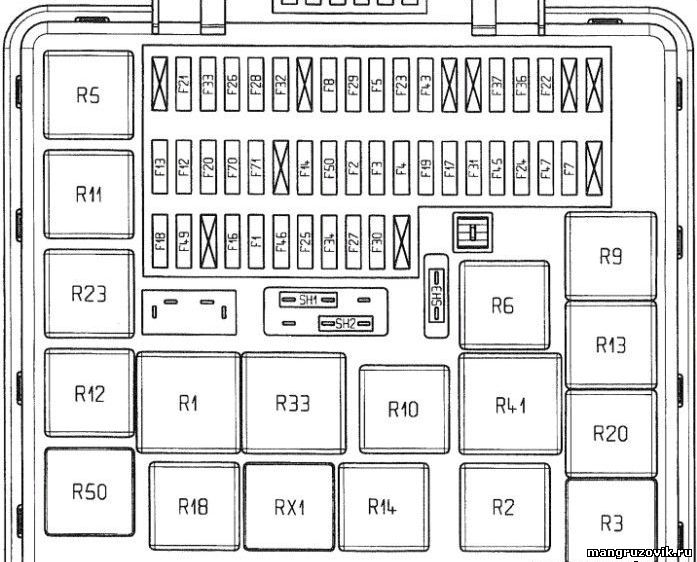

Таблица реле монтажного блока

Репе питания после контакта R1
Реле питания после контакта R2
Реле защиты стеклоочистителей R3
Реле стояночных фонарей. R5
Реле доп. R6
Реле противотуманок. R9
Реле противотуманнок . R10
Реле ближнего света . R11
Реле дальнего света. R12
Реле фароискателей R13
Реле стопов R14
Реле электрозамедлителя R18
Реле обогрева зеркал заднего вида и ветрового стекла. R20
Реле поворотных фар R23
Реле стартерное . R33
Реле подогрев топлива. R41
Реле освещение моторного отсека. R50
Реле резерв R50
Резерв RX1

Таблица реле вне соединительного блока Назначение

Реле противопуска R31
Реле противопуска R32
Реле нулевой скорости . R34
Реле нулевой скорости "ALLISON" R34
Реле нейтрального положения R35
Реле аварийной защиты "ITC". R37
Реле обогрев ветрового стекла (с выдержкой времени) R48
Реле омывателей фар R53
Реле отключения замедлителя на выхлопе R70

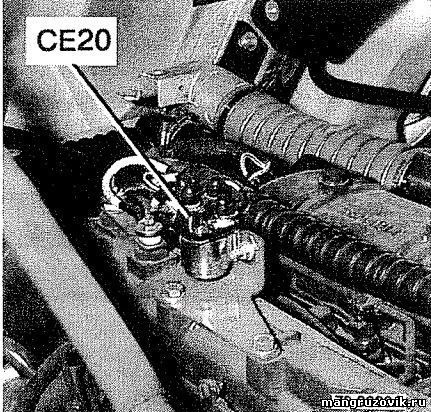

Реле подогрева двигателя . СЕ20

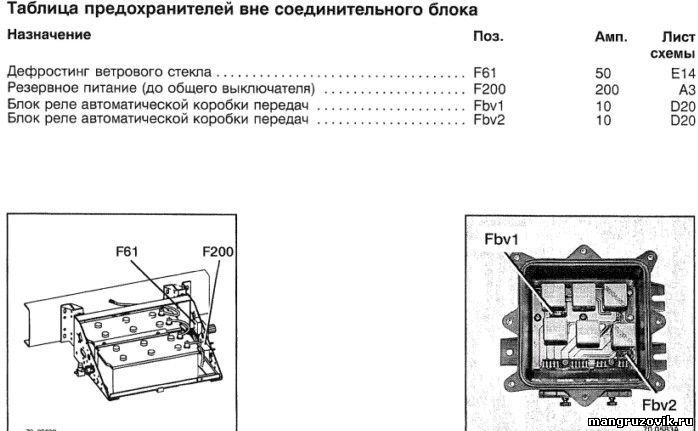

Таблица предохранителей вне соединительного блока
