SCANIA EMS коды ошибок
[ Скачать с сервера (2.52 Mb) ] 27.06.2014, 16:13

Руководства по ремонту Scania EMS

SCANIA EMS коды ошибок. страниц 36

язык английский

Содержание

Scania EMS Инструменты

Приборная панель (аналог)

Поиск и устранение неисправностей с помощью флэш-кодов для блока управления EMS

Обзор флэш-кодов для блока управления EMS

Поиск и устранение неисправностей с помощью флэш-коды для координатора EMS

Обзор флэш-кодов для координатора EMS

Панель Scania управления (SCP)

Пульт дистанционного управления Box (RCB)

Scania EMS Дисплей (СЕГ)

Информация на экране

Коды неисправностей

Настройки

Сигнализация и генерации кода неисправности

для скачивания нажмите ссылку выше (скачать с сервера)

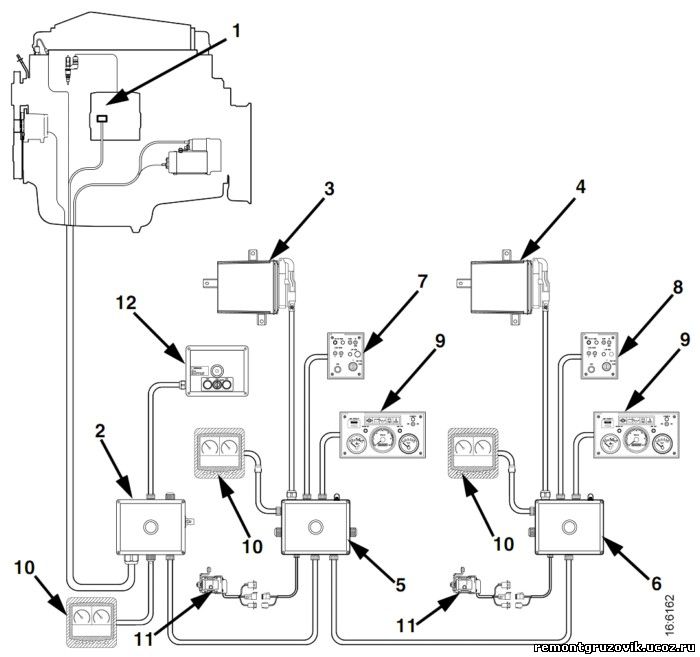

скрины из файла

    1. Блок управления S6

    2. Главная блок Supply Box

    3. Контролер

    4. Координатор

    5. Координатор Соединительная коробка (мастер)

    6. Координатор Соединительная коробка (ведомый)

    7. Панель управления (мастер)

    8. Панель управления (ведомый)

    9. Панель приборов

    10. Scania EMS Дисплей

    11. Датчик положения

    12. Пульт дистанционного управления Box

    Scania приборы, двойная система

    ФЛЕШЬ (БЛИНК) КОДЫ НЕИСПРАВНОСТИ-язык английский

    Overview of flash codes for EMS control unit

    Code Description Code Description

    0 No fault detected.

    11 Over-revving. One or both engine speed

    sensors shows a speed in excess of 3,000 rpm.

    12 Engine speed sensor 1 faulty, or incorrect

    signal

    13 Engine speed sensor 2 faulty, or incorrect signal.

    14 Coolant temperature sensor faulty, or incorrect signal.

    15 Charge air temperature sensor faulty, or incorrect signal.

    16 Charge air pressure sensor faulty, or incorrect signal.

    17 Oil temperature sensor faulty, or incorrect signal.61 Incorrect control unit shutdown.

    18 Oil pressure sensor faulty, or incorrect signal.

    21 Coolant level sensor faulty..

    23 Internal fault code in the coordinator. .

    24 Accelerator/brake. If the accelerator and brake pedals have been operated simultaneously.

    25 Accelerator sensor/idle switch. Accelerator sensor/kickdown switch.

    Fault in memory circuit (EEPROM) in controл unit.

    27 Engine shutdown bypassed.   .

    28 Shutdown due to oil pressure

    31 Torque limitation due to oil pressure.

    32 Incorrect parameters for limp home function. .

    33 Battery voltage incorrect or no signal.

    37 иEmergency shutdown switch activated in accordance with CAN message from

    coordinator.

    Incorrect seal: Prohibited changes in software.

    43 CAN circuit faulty in the control unit.

    53 PDE in cylinder 3: The solenoid valve does not

    work correctly.

    54 PDE in cylinder 4: The solenoid valve does not

    work correctly.

    .55 PDE in cylinder 5: The solenoid valve does not

    work correctly.

    56 PDE in cylinder 6: The solenoid valve does not

    work correctly.

    57 PDE in cylinder 7: The solenoid valve does not

    work correctly.

     58 PDE in cylinder 8: The solenoid valve does not

    work correctly.

    59 Incorrect signal in extra analogue input.

    66 Shutdown due to coolant level.

     68 Alternator charging incorrectly.

     69 Starter motor function interrupted or not

    activated

     82 Engine speed above ref. engine speed at start.

    84 Data transfer to the control unit memory

    (EEPROM) has been interrupted

    85 Incorrect internal temperature in the control

    unit.

    86 Internal fault in the control unit: Fault in

    hardware control.

    87 Fault in control unit RAM

    88 Internal control unit fault: Memory fault.

     93 Engine speed sensors faulty or not connected.
