MERCEDES-BENZ диагностические разъемы ACTROS,ATEGO,AXOR
| 22.05.2016, 22:04 |
MERCEDES-BENZ диагностические разъемы ACTROS,ATEGO,AXOR
![](/8/konektory-1.jpg)
1- минус — 3- плюс + 24 вольта 14- К линия Vario.Sprinter 4- K линия Atego.Axor.Actros. SK 1729-4435 K d/Pn

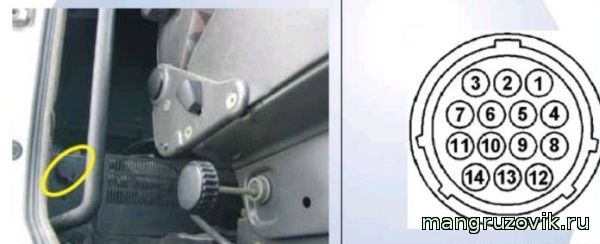

MERCEDES-BENZ Ниже вы увидите различные системы автомобилей MERCEDES - BENZ , расположение разъема в каждом транспортном средстве и его внешний вид
![](/8/konektory-2.jpg)
МОДЕЛИ ДО 1996 ГОДА
ТИП РАЗЪЕМА JDC 100.2 + MULTIPLEXOR + JDC 203M
ВОЗМОЖНОСТЬ ДИАГНОСТИКИ СИСТЕМ
ТОРМОЗА ПОДВЕСКА СИСТЕМА ВПРЫСКА КОРОБКА ПЕРЕДАЧ ПРИБОРНАЯ ПАНЕЛЬ КОНТРОЛЬ ПРОБЕГА КОНТРОЛЬ ДВИГАТЕЛЯ ЗАПИСЬ БОРТОВОЙ СИСТЕМЫ

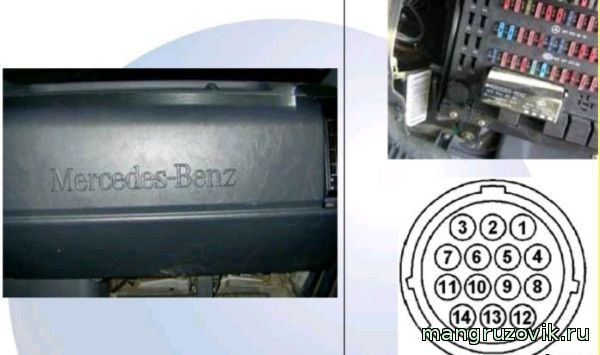

чтобы диагностировать точнее необходимо подключится непосредственно к ECU. Для прямого подключения к этим блокам управления,он должен использовать интер- адаптер 25 , 35 или 54 штырьков ACTROS
![](/8/konektory-3.jpg)
ПРОТОКОЛ JDC 100.2 + JTP 100-4 ТИП РАЗЪЕМА JDC 203.2
ВОЗМОЖНОСТЬ ДИАГНОСТИКИ СИСТЕМ
СИСТЕМА ТОРМОЗОВ ПОДВЕСКА УПРАВЛЕНИЕ ДВИГАТЕЛЕМ,СИСТЕМА ВПРЫСКА АКПП ЦЕНТРАЛЬНЫЙ БОРТОВОЙ КОМПЬЮТЕР РЕТАРДЕР ПАНЕЛЬ ПРИБОРОВ ТАХОГРАФ СИСТЕМА КОМФОРТА

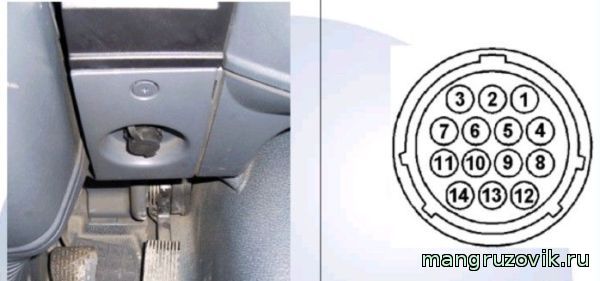

ATEGO, AXOR
![](/8/konektory-4.jpg)
ПРОТОКОЛ JDC 100.2 + JTP 100-4 ТИП РАЗЪЕМА JDC 203.2
ВОЗМОЖНОСТЬ ДИАГНОСТИКИ СИСТЕМ
СИСТЕМА ТОРМОЗОВ ПОДВЕСКА УПРАВЛЕНИЕ ДВИГАТЕЛЕМ,СИСТЕМА ВПРЫСКА АКПП ЦЕНТРАЛЬНЫЙ БОРТОВОЙ КОМПЬЮТЕР РЕТАРДЕР ПАНЕЛЬ ПРИБОРОВ ТАХОГРАФ СИСТЕМА КОМФОРТА

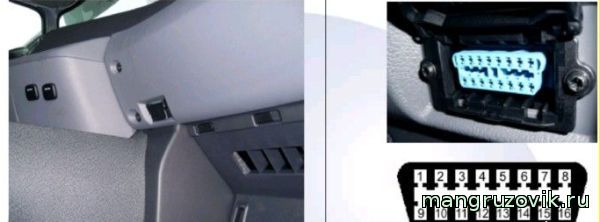

ACTROS MPII
![](/8/konektory-5.jpg)
ВОЗМОЖНОСТЬ ДИАГНОСТИКИ СИСТЕМ
СИСТЕМА ТОРМОЗОВ ПОДВЕСКА УПРАВЛЕНИЕ ДВИГАТЕЛЕМ,СИСТЕМА ВПРЫСКА АКПП ЦЕНТРАЛЬНЫЙ БОРТОВОЙ КОМПЬЮТЕР РЕТАРДЕР ПАНЕЛЬ ПРИБОРОВ ТАХОГРАФ СИСТЕМА КОМФОРТА

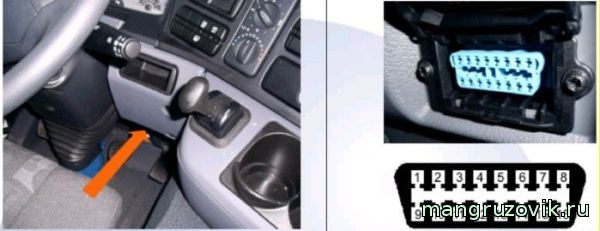

ATEGO OBD, AXOR OBD
![](/8/konektory-6.jpg)
ВОЗМОЖНОСТЬ ДИАГНОСТИКИ СИСТЕМ
СИСТЕМА ТОРМОЗОВ ПОДВЕСКА УПРАВЛЕНИЕ ДВИГАТЕЛЕМ,СИСТЕМА ВПРЫСКА АКПП ЦЕНТРАЛЬНЫЙ БОРТОВОЙ КОМПЬЮТЕР РЕТАРДЕР ПАНЕЛЬ ПРИБОРОВ ТАХОГРАФ СИСТЕМА КОМФОРТА
|
