MAN TGA функциональная и коммутационная схема прицепа
|
| 23.05.2016, 15:45 |

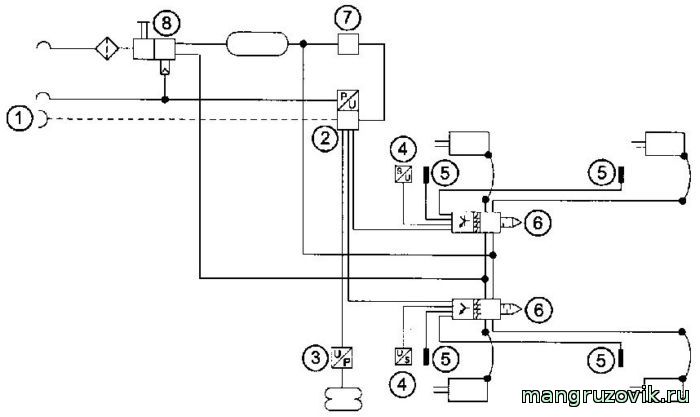

MAN TGA функциональная и коммутационная схема прицепарисунок
экспликация
________ пневматические магистрали
-------------- электрические кабели
1-розетка прицепа ABS
2- блок управления EBS
3-сенсор ALB (датчик давления)
4-датчик тормозной накладки
5-датчик ABS
6-модуль регулирования давления
7-пневматический выключатель ресивера
8-тормозной клапан прицепа
Функция прицепа
Питание прицепа осуществляется как и в обычных автомобилях через двухконтурную систему.
Как только включается режим EBS,блок управления EBS информируется о процессе торможения через розетку прицепа EBS на контакт 7 контактах по контакту 6 (CAN high) и контакту 7 (CAN low).
Если автомобиль оснащен только 5-полюсной розеткой прицепа,электронное управление торможениемтем не менее осуществляется,так как блок управления может анализировать пневматическое заданное значение через резервный контур.При этом сохраняются все функции регулирования давления,а так же регулирование ALB через сенсор ALB и ABS.
|
|
