MAN TGA электрические схемы 13-(14) parking lights left,parking lights right

	02.07.2015, 16:13

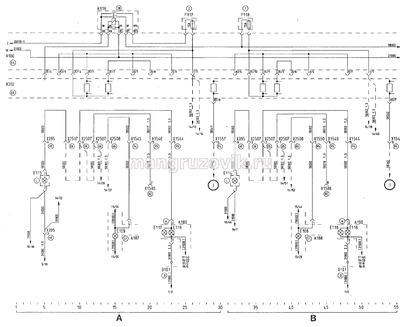

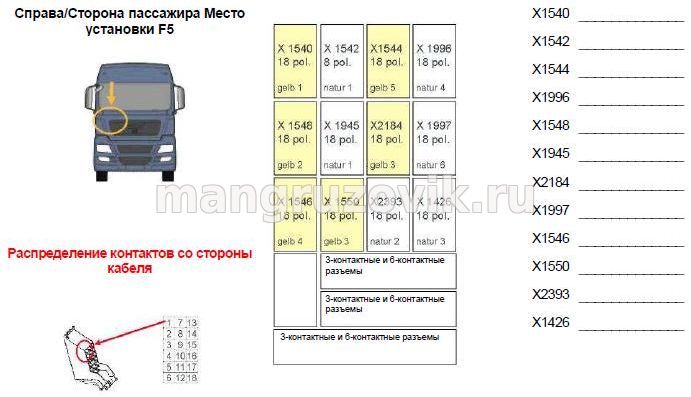

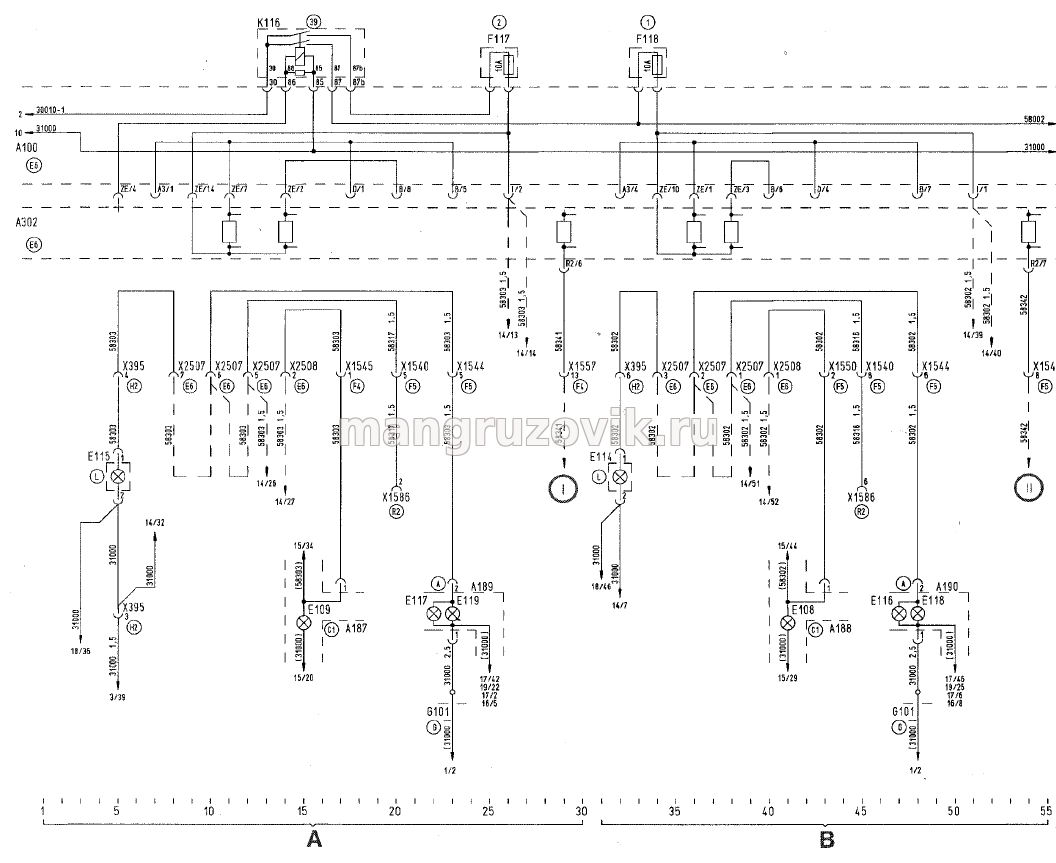

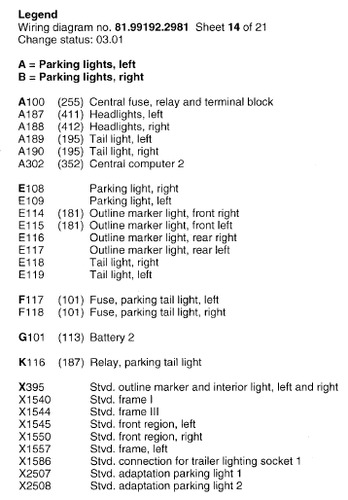

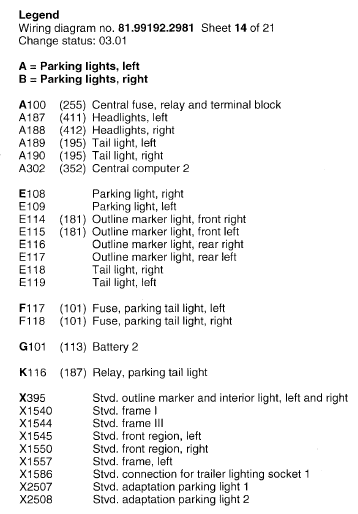

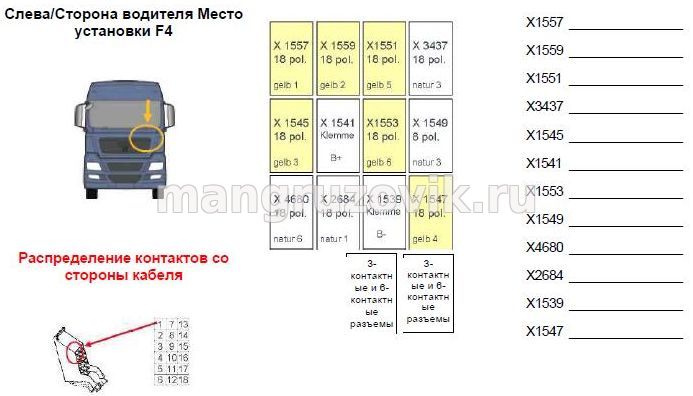

MAN TGA электрические схемы parking lights left,parking lights right электрическая схема- стояночное освещение, левые и правые габариты MAN TGA остальные электрические схемы А 100 Центральная электрическая сеть А187 Фара слева А188 Фара справа А189 Задний габаритный фонарь слева А190 Задний габаритный фонарь справа А302 Центральный компьютер 2 Е108 Стояночный свет справа Е109 Стояночный свет слева Е114 Габаритный фонарь спереди справа вверху Е115 Габаритный фонарь спереди слева вверху Е116 Габаритный фонарь сзади справа Е117 Габаритный фонарь сзади слева Е118 Задний габаритный фонарь справа Е119 Задний габаритный фонарь слева F117 Предохранитель стояночного заднего габаритного фонаря слева F118 Предохранитель стояночного заднего габаритного фонаря справа G101 Аккумуляторная батарея 2 К116 Реле стояночного заднего габаритного фонаря Х395 Штекерное соединение Габаритный фонарь и плафон кабины слева и справа Х1540 Штекерное соединение Рама I Х1544 Штекерное соединение Рама III Х1545 Штекерное соединение Передняя часть слева Х1550 Штекерное соединение Передняя часть справа Х1557 Штекерное соединение Рама слева Х1586 Штекерное соединение Соединение штепсельной розетки прицепа 1 1 Боковые габаритные фонари слева 2 Боковые габаритные фонари справа
1 2 3 4 5 Категория: Информация для ремонта \| Добавил: автоэлектрик
