MAN  TGA  Центральное Распределительное Устройство  блок монтажный CRU

обозначение реле и предохранителей

схема структурная монтажного блока

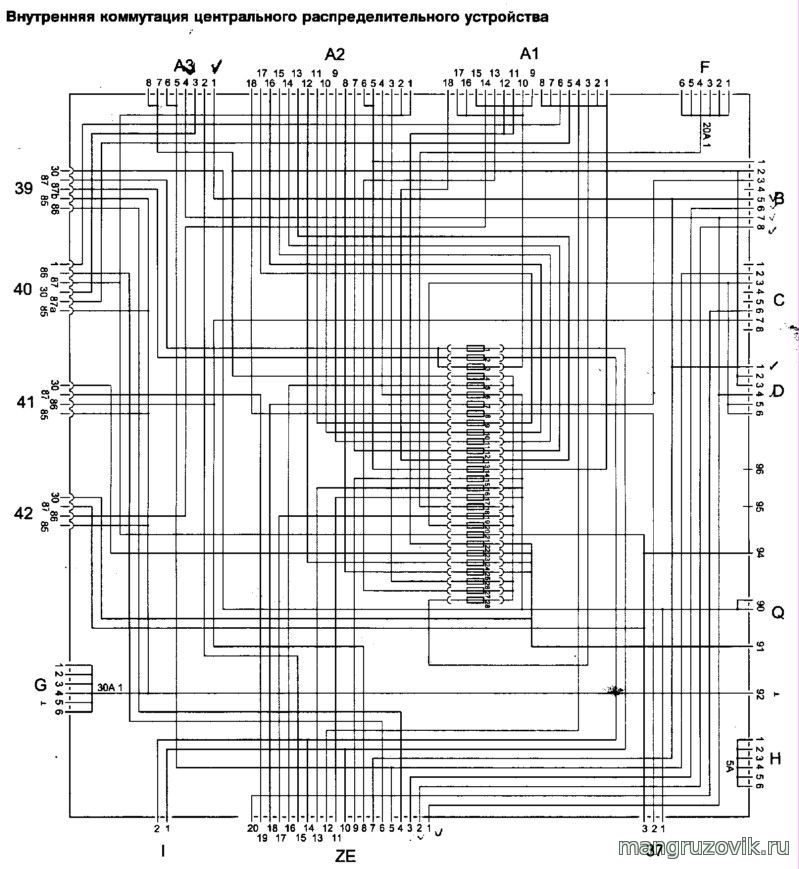

внутренняя электросхема CRU

монтажная схема систем

Остальной материал по ремонту автомобиля МАН

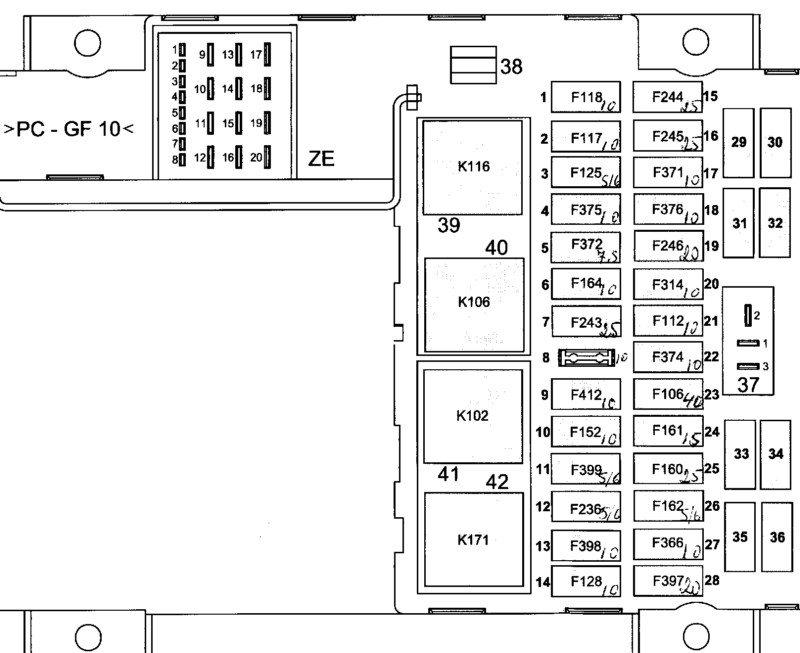

Перечень предохранителей и реле в центральном распределительном устройстве автомобиля MAN TGA

F118-предохранитель стояночного света\задние габариты справа

F117-предохранитель стояночного света\задние габариты слева

F125-предохранитель освещения приборов,выключателей и подсветки

F375-предохранитель внешний кабины-клемма 15

F372-предохранитель подача напряжения управляющего процессора автомобиля-клемма 15

F164-предохранитель системы ECAS клемма 15

F243-предохранитель центрального бортового компьютера-постоянный плюс

F412-предохранитель тахоспитографа,приборов-клемма 30

F152-предохранитель тормоза замедлителя-клемма 15

F399-предохранитель генератора -клемма 15

F236-предохранитель системы EDC клемма 15

F398-предохранитель тахоспитографа,приборов клемма 15

F128-предохранитель постоянных потребителей

F244-предохранитель центрального бортового компьютера клемма 30-1

F245-предохранитель центрального бортового компьютера клемма 30-2

F371-предохранитель подачи напряжения управляющего процессора автомобиля клемма 30

F376-предохранитель кабины внутренний клемма 15

F246-предохранитель центрального бортового компьютера клемма 15

F314-предохранитель фары заднего хода

F112-предохранитель стеклоочистителя\стеклоомывателя лобового стекла

F374-предохранитель встроенного тормоза замедлителя\тормоза замедлителя клемма 30

F106-предохранитель электрофакельного устройства

F161-предохранитель электропитания систем EBS\ABS ограничительный клапан тормозного привода

F160-предохранитель электропитания систем EBS\ABS прицепа

F162-предохранитель управления систем EBS\ABS

F366-предохранитель ECAM\ECAS клемма 15

F397-предохранитель обогрева спереди\кондиционера

К116-реле стояночного света\заднего габаритного огня

К106-реле (интегральное) паузы стеклоочистителя

К102-реле электрофакельного устройства

К171-реле потребителей клемма 15

29 по 36 - резерв

37-перемычка

38 пинцет

8 свободно

Обозначение контактов штекера центрального распределительного устройства ZE.

1-стояночный свет тягача справа

2-стояночный свет тягача слева

3-стояночный свет прицепа справа

4-реле стояночного света

5-стартер клемма 50

6-интегральное реле паузы стеклоочистителя

7-стояночный свет тягача слева

8-реле электрофакельного устройства

9-клемма 30 через основной выключатель аккумулятора

10-подача напряжения стояночного света справа

11-соединение с центральным распределительным устройством 12 контакт

12-соединение с центральным распределительным устройством 11 контакт

13-клемма 30 через основной выключатель аккумулятора

14-подача напряжения стояночного света слева

15-соединение с центральным распределительным устройством 16 контакт

16-соединение с центральным распределительным устройством 15 контакт

17-клемма 15

18-клемма 30 без коммутации

19-вход электрофакельного устройства

20-выход электрофакельного устройства
