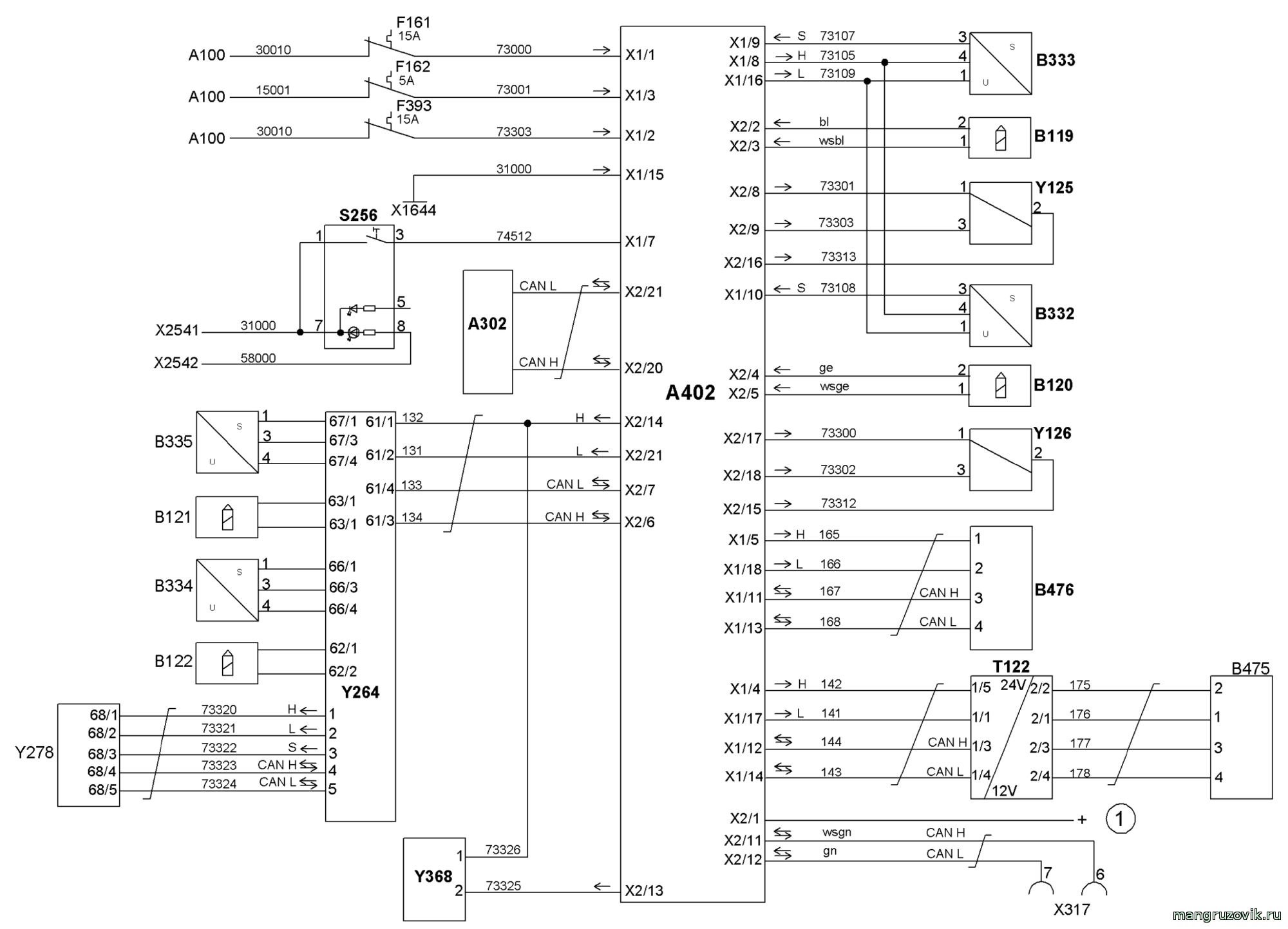

Электросхема EBS 2 WABCO 4S/4M с ESP
A100 Электрическая бортовая сеть A302 Центральный процессор 2 A402 Блок управления EBS B119 Датчик частоты вращения переднего моста слева B120 Датчик частоты вращения переднего моста справа B121 Датчик частоты вращения заднего моста слева B122 Датчик частоты вращения заднего моста справа B332 Датчик износа тормозной накладки 1 моста справа B333 Датчик износа тормозной накладки 1 моста слева B334 Датчик износа тормозной накладки 2 моста справа B335 Датчик износа тормозной накладки 2 моста слева B475 Датчик угла поворота рулевого колеса ESP B476 Датчик частоты вращения и поперечного ускорения ESP F161 Клемма предохранителя 30A F162 Предохранитель клемма 15 F393 Клемма предохранителя 30B S256 Клавишный выключатель антипробуксовочной системы-повышения порога скольжения T122 Преобразователь напряжения для датчика угла поворота рулевого колеса X1644 Точка заземления кабины рядом с электрической бортовой сетью X2541 Распределитель потенциалов 21-пол. кабель 31000 X2542 Распределитель потенциалов 21-пол. кабель 58000 X317 Розетка прицепа ABS Y125 Клапан регулирования давления переднего моста слева Y126 Клапан регулирования давления переднего моста справа Y264 Модуль регулирования давления заднего моста Y278 Модуль управления тормозами прицепа Y368 Резервный клапан
1 Линия связи с преобразователем напряжения, датчиком угла поворота рулевого колеса
