Подробная цветная электросхема и описание ЗИЛ 5301.(БЫЧОК)

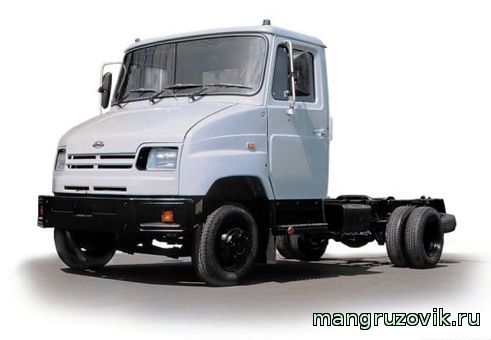

ЗИЛ-5301 «Бычок» российский малотоннажный грузовой автомобиль производства Завода имени Лихачева. Серийно выпускается с 1996 года. Первые прототипы появились в 1991 году.

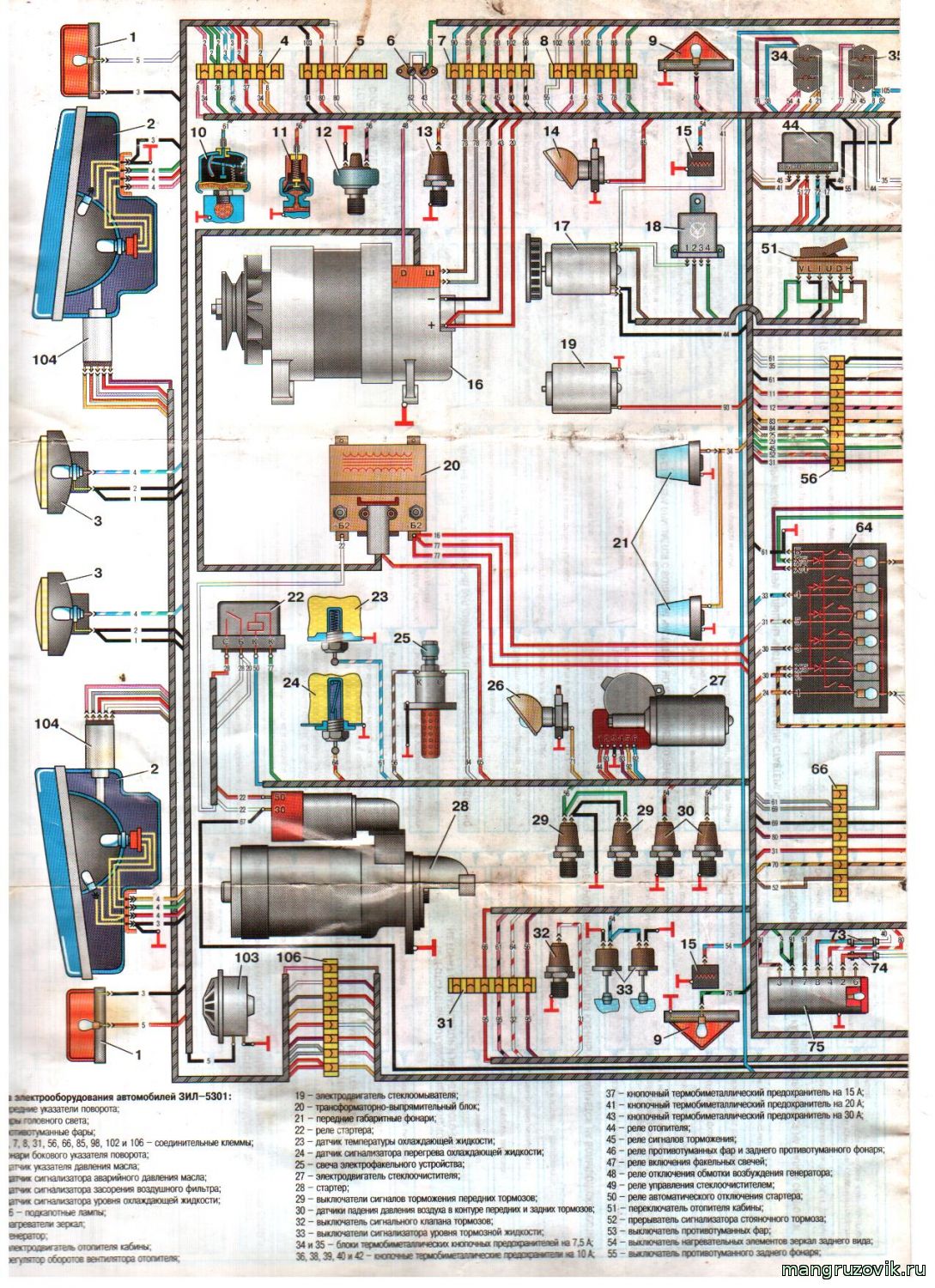

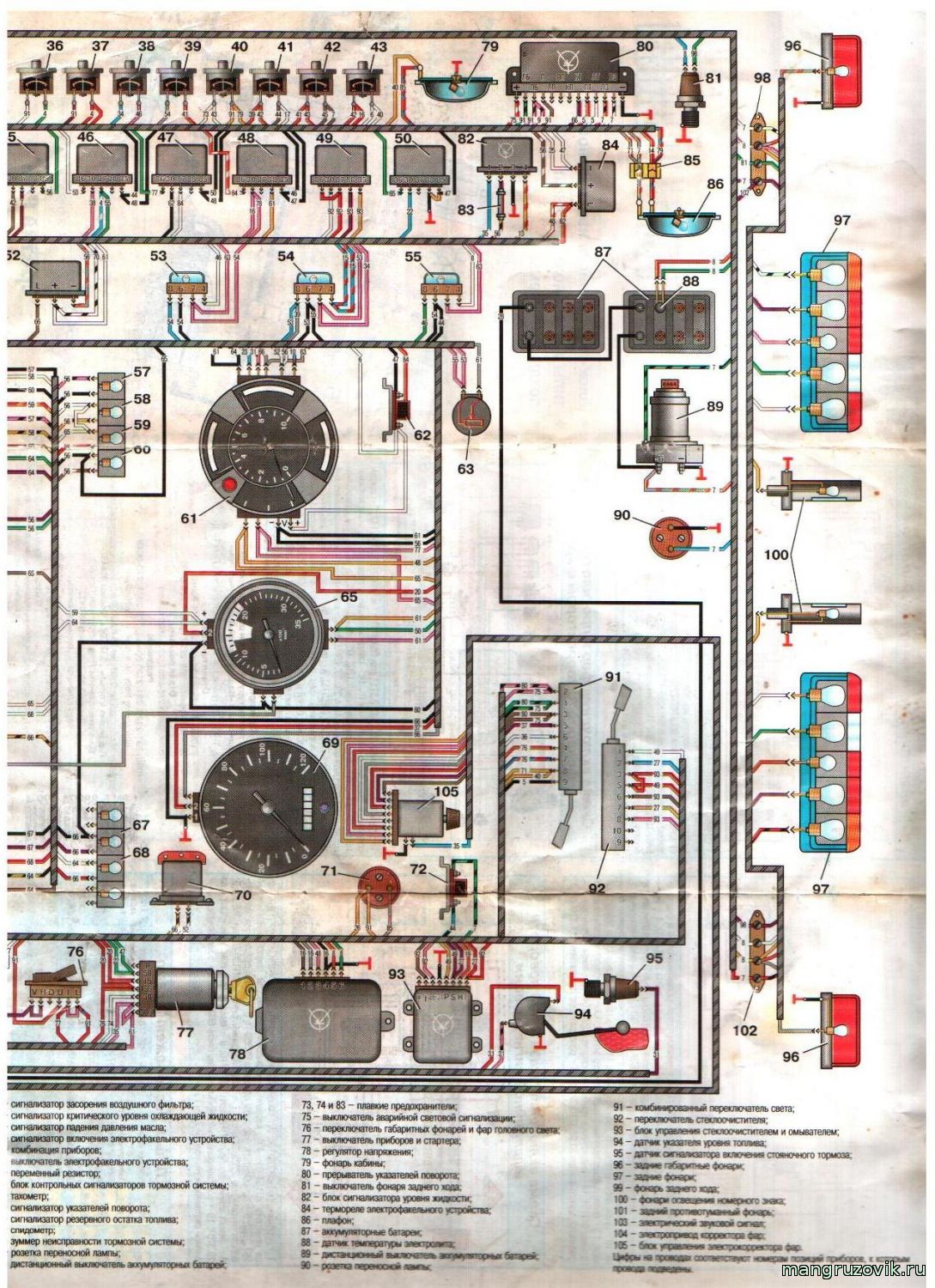

Электросхема ЗИЛ 5301 содержит описание подключение проводов,жгутов проводов и контактов,все контакты подписаны и имеют свой номер соответствующий пин в разъеме на автомобиле,в схеме указаны подключение головного света и габаритов,распиновка интегрального реле аварийной сигнализации и поворотных огней и повторителей,указаны цвет и нумерация контактов на разъемах задних фонарей,стоп сигналы,задний ход,указаны подключения датчиков и сигнализирующих приборов на щитке,термо предохранители и плавкие вставки,датчики и звуковые,световые сигнализаторы пневматической системы автомобиля,схема подключения отключателя массы автомобиля,освещение салона и подсветки приборов,коммутация от замка зажигания стартера,указана электрическая цепь заряда генератора и реле регулятора,точки подключения огней автопоезда,коммутация и назначение контактов в розетке для прицепного устройства,
Все контакты подписаны и имеют свой цвет,цифры на проводе схемы соответствуют назначению элемента на другом конце провода.
