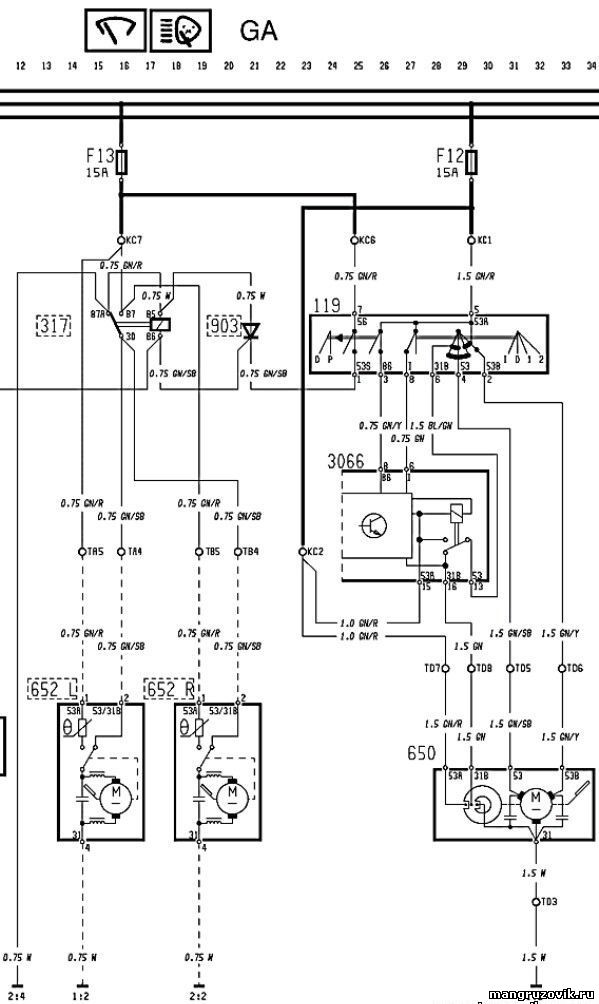

электросхема стеклоочистителя VOLVO FH 12\FH 16

ВОЛЬВО щетки

652 L очиститель фар левый,

652 R очиститель фар правый,

F13,F12  предохранители в монтажном блоке,

119 подрулевой переключатель щеток,

3066 интегральное реле щеток в монтажном блоке,

650 моторчик стеклоочистителя,



с 86 контакта 317 реле на схеме провод пошел налево-это на мотор омыватель лобового стекла
