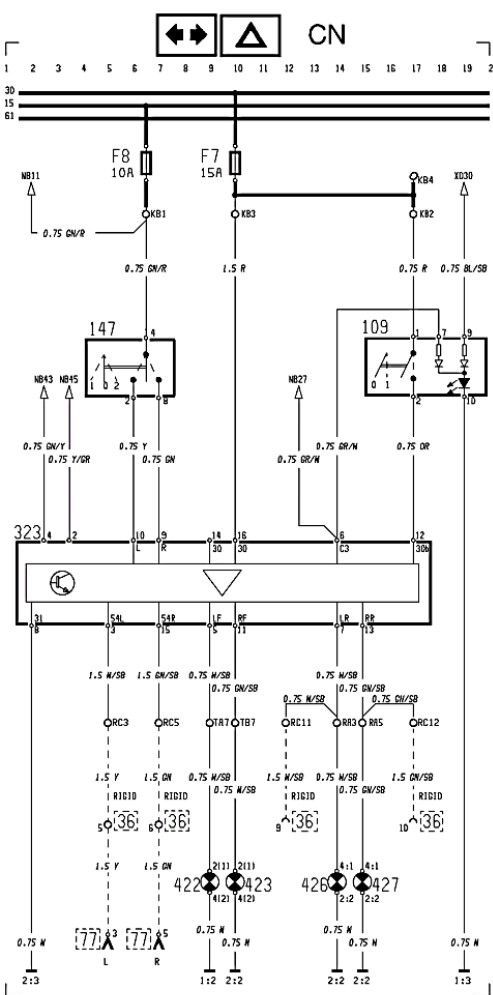

электросхема аварийки и поворотов VOLVO FH 12\FH 16
F8.F7 предохранители в монтажном блоке 147 подрулевой переключатель поворотов, 109 кнопка аварийной сигнализации, 323 интегральное реле(в монтажном блоке), 422, левые лампы поворотов передние 423 правый указатель поворота передний 426 левый задний указатель поворота 427 правый задний указатель поворота 36 левый и правый указатель поворотов на прицепное устройство
VOLVO (ВОЛЬВО) FH 12\FH 16 ОПИСАНИЕ К ЭЛЕКТРИЧЕСКОЙ СХЕМЕ
