DAF распиновка диагностической колодки
27.05.2016, 08:27

DAF распиновка диагностической колодки

Назначение выводов (электрических контактов) розетки диагностики автомобилей ДАФ

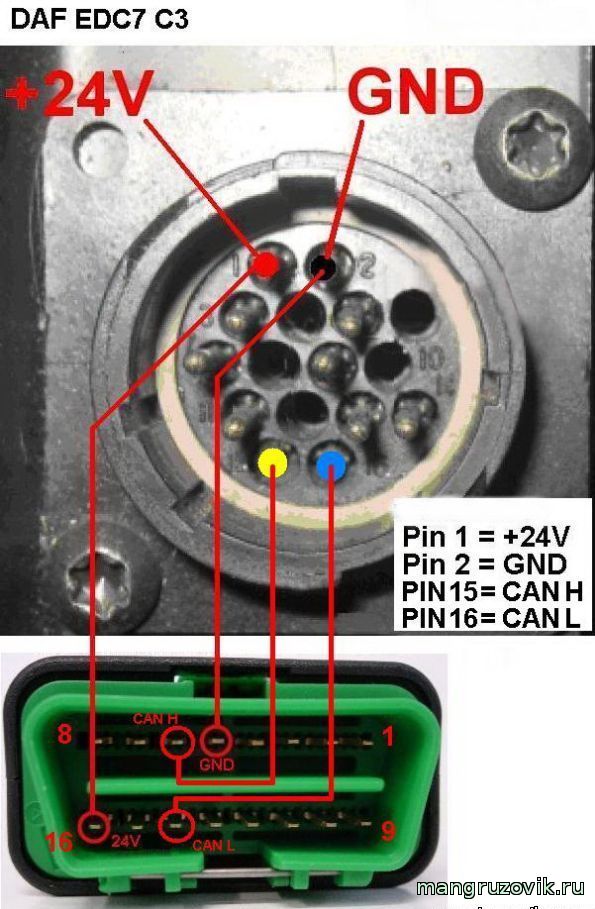

DAF EDS 7 диагностическая колодка ОБД 2 по CAN шине-распиновка и назначение контактов

DAF EDS 7 диагностическая колодка CAN шина-распиновка

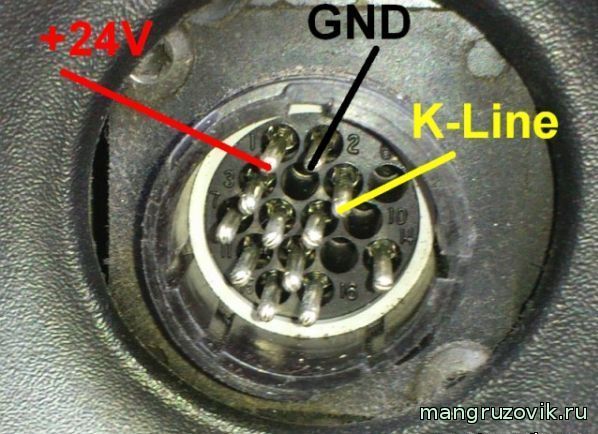

DAF  диагностическая колодка - распиновка старого образца

DAF  диагностическая колодка распиновка старого образца

местоположение диагностической колодки в автомобиле Даф


местоположение диагностической колодки

Категория: Информация для ремонта | Добавил: автоэлектрик
Просмотров: 3525 | Загрузок: 0 | Рейтинг: 0.0/0
