Алгоритм работы блока управления WEBASTO Thermo Top Z

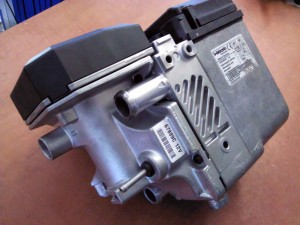

Дополнительный подогреватель WEBASTO Thermo Top Z

Для проверки всех этапов работы отопителя необходимо воспользоваться секундомером или аналогичным прибором. Контрольные значения продолжительности каждого из этапов приведены ниже.

Webasto Thermo Top Z — в своей линейке отопителей самая простая.Это автономный догреватель, который работает только на заведенной машине и помогает во время морозов мотору быстрее прогреться и поддерживать рабочую температуру.Webasto Thermo Top Z не прогревает салон, не подогревает сидения и стёкла. Завёлся — она включается и помогает двигателю, не более. Как правило, Thermo Top Z устанавливается на дизельные объемом 2.5 литра и выше.

Включение/ запуск

При запуске двигателя автомобиля догреватель включается в режиме "готовность к запуску”. Если температура в охлаждающем контуре ниже 60°C (у модификации, оснащенной опциональным наружным датчиком температуры - если при этом температура снаружи ниже +5°C), догреватель запускается. бензиновая модификация (серийно не выпускается) Включаются штифт накаливания и нагнетатель воздуха. Через 30 сек включается дозирующий насос,при этом нагнетатель воздуха отключается на 3 сек, затем включается и в течение 57 сек разгоняется до максимальной производительности. В это время, после достижения максимального объема подачи топлива, штифт накаливания отключается и в течение последующих 45 сек начинает выполнять, как всегда в ходе горения, функцию контроля образования и поддержания пламени.

После этого начинается автоматически регулируемый процесс горения. Если пламя не образуется или обрывается, запуск автоматически повторяется. Если и при повторном запуске пламя не образуется, подача топлива прекращается, и происходит аварийное отключение с продувкой (нагнетатель воздуха некоторое время продолжает работать).

дизельная модификация

Включаются штифт накаливания и нагнетатель воздуха. Через 30 сек включается дозирующий насос, при этом нагнетатель воздуха отключается на 3 сек, затем включается и в течение 58 сек разгоняется до максимальной производительности в 2 этапа. После 15-секундной фазы стабилизации (постоянное число оборотов) нагнетатель снова разгоняется до максимальной производительности в течение 50 сек. В это время, по достижении максимального объема подачи топлива, штифт накаливания отключается и в течение последующих 45 сек начинает выполнять, как всегда в ходе горения, функцию контроля образования и поддержания пламени. После этого начинается автоматически регулируемый процесс горения. Если пламя не образуется или обрывается при запуске, подача топлива прекращается без повторного запуска. Происходит аварийное отключение с продувкой (нагнетатель воздуха некоторое время продолжает работать). Если пламя обрывается в ходе установившегося процесса горения, производится повторный запуск.

Процесс догрева

бензиновая модификация

По достижении охлаждающей жидкостью в теплообменнике температуры 72°C догреватель переключается в режим частичной нагрузки (работы с половинной мощностью). Если температура продолжает расти, то при 76,5°C начинается регулировочная пауза (временное прекращение горения). То же происходит, если горение происходит непрерывно в течение 76 мин. После того, как жидкость охладится до 71°C,догреватель включается снова - в режиме частичной нагрузки. Если температура вновь поднимается до 76,5°C, регулировочная пауза начинается опять. Если же в ходе работы с частичной нагрузкой температура жидкости продолжает падать, при 56°C догреватель возвращается в режим полной нагрузки. дизельная модификация - аналогично бензиновой Различие: если в режиме регулировочной паузы температура охлаждающей жидкости в течение 900 сек не опускается ниже 71°C, то после того, как она все же перейдет этот порог, будет повторена стандартная процездура запуска из выключенного состояния - с полной нагрузкой. Если же в ходе работы с частичной нагрузкой температура жидкости продолжает падать, догреватель возвращается в режим полной нагрузки при 65°C.

Окончание догрева/ отключение

Догреватель завершает работу при выключении двигателя. Горение прекращается, нагнетатель воздуха работает еще некоторое время: производится продувка, в ходе которой догреватель охлаждается, после чего нагнетатель отключается.

Дополнение

Продолжительность продувки и число оборотов, с которым при этом работает нагнетатель, зависят от режима работы догревателя на момент отключения.

Продолжительность продувки составляет:

у бензиновой модификации:

168 сек при отключении из режима полной нагрузки, 157 сек при отключении из режима частичн. нагрузки.

у дизельной модификации:

175 сек при отключении из режима полной нагрузки, 100 сек при отключении из режима частичн. нагрузки. У специсполнений догревателей (с измененным программным обеспечением блока управления) продолжительность продувки может отличаться от приведенных выше значений.

При работе предпускового подогревателя в режиме догревателя его циркуляционный насос и вентилятор штатной системы отопления автомобиля автоматически не включаются.
