MAN TGA описание предохранителей и реле в центральном распределительном устройстве
26.05.2016, 12:38

MAN TGA описание предохранителей и реле в центральном распределительном устройстве

ман тга предохранители и реле

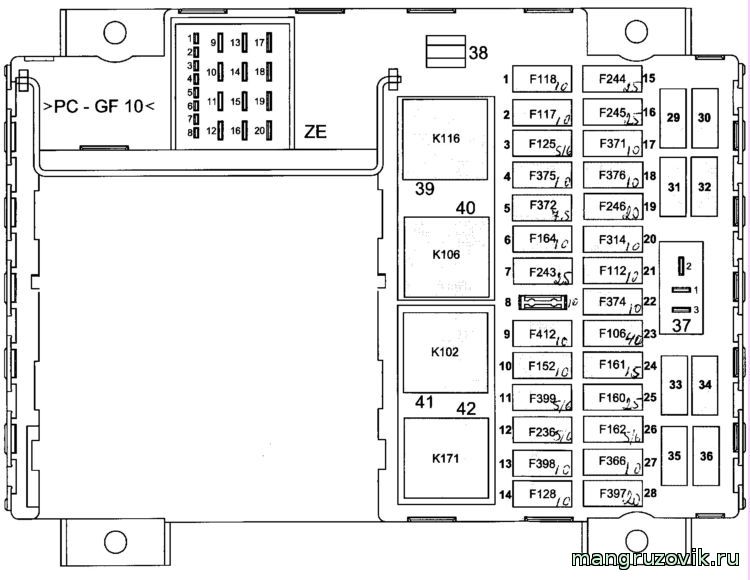

Позиция,компонент,наименование.

1 - F118 предохранитель правого заднего габарита и стояночного освещения справа,(электросхема)
2 - F117 предохранитель левого заднего габарита и стояночного освещения слева,
(электросхема)
3 - F125 предохранитель подсветки приборной панели, тумблеров,подсветка клавиш выключения,
4 - F375 (клемма 15) предохранитель кабины внешний,
5 - F372 предохранитель питания управляющего процессора автомобиля (15 клемма),
6 - F164 предохранитель питания блока управления ECAS (15 клемма), (электросхема)
7 - F243 предохранитель питания центрального бортового компьютера - постоянное питание,не через замок зажигания,
8 - пусто,резервный,
9 - F412 питание тахоспидографа и указателей приборной панели,(30 клемма),(электросхема)
10 - F152 питание тормоза замедлителя (15 клемма),
11 - F399 предохранитель зарядки,питание возбуждения генератора (15 клемма) (электросхема)
12 - F236 питание блока EDC (15 клемма),(электросхемы-EDC 7 C32,-EDC 7 D2840,-EDC 6.1)
13 - F398 питание тахоспидографа и указателей приборной панели,(15 клемма),(электросхема)
14 - F128 питание потребителей (постоянное напряжение),
15 - F244 питание центрального бортового компьютера (30-1 клемма),
16 - F245 питание центрального бортового компьютера (30-2 клемма),
17 - F371 питание управляющего процессора автомобиля (30 клемма),
18 - F376 предохранитель кабины для потребителей (15 клемма),
19 - F246 питание центрального бортового компьютера (15 клемма),
20 - F314 предохранитель прожектора заднего хода,
21 - F112 питание стеклоочестителя и стеклоомывателя ветрового стекла,(электросхема)
22 - F374 питание тормоза замедлителя (30 клемма),
23 - F106 питание электрофакельного устройства,
24 - F161 питание системы EBS\ABS -ограничительный клапан тормозного привода,
25 - F160 питание системы EBS\ABS прицеп,
26 - F162 питание управления EBS\ABS,
27 - F366 питание ECAM\ECAS (15 клемма),(электросхема)
28 - F397 питание штатной печки и кондиционера
29 - резерв
30 - резерв
31 - резерв
32 - резерв
33 - резерв
34 - резерв
35 - резерв
36 - резерв
37 - перемычка,
38 - инструмент,

39 - К116 реле стояночного света и задних габаритных огней,(электросхема)
40 - К106 интегральное реле стеклоочестителя,(электросхема)
41 - К102 реле электрофакельного устройства,
42 - К171 реле потребителей (15 клемма),

ZE - штекер центрального распределительного устройства (смотри внутреннюю коммутацию центрального распределительного устройства)схема внутренней коммутации центрального распределительного устройства MAN TGA MAN TGA назначение контактов штекера ZE в центральном распределительном устройстве центрального бортового компьютера МАН ТГА.

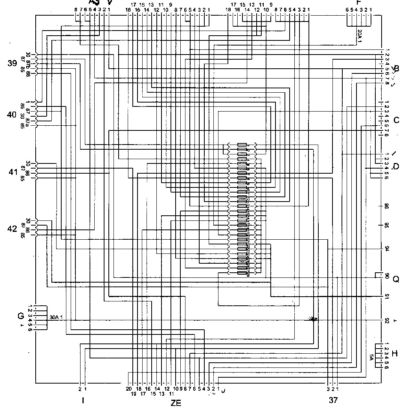

схема внутренней коммутации центрального распределительного устройства MAN TGA

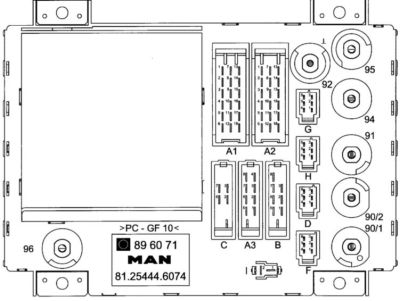

MAN TGA назначение разъемов (обозначение контактов) на задней стороне блока предохранителей (центрального распределительного устройства) и схема внутренней коммутации,

обозначение (назначение контактов ) штекерных контактов на задней части центрального распределительного устройства MAN TGA
