Основные причины неисправностей и профилактика коробок передач ZF-AS Tronic
27.05.2016, 09:17
Основные причины неисправностей и профилактика коробок передач ZF-AS Tronic




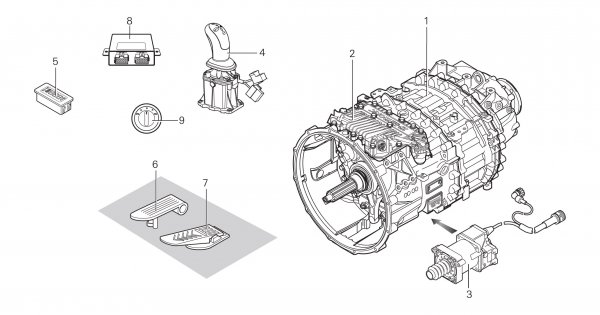

С учетом конструкции АКПП, основные области возникновения неисправностей можно достаточно узко классифицировать по их природе: механическая, пневматическая, антифрикционная и электронная. Взаимодействуя между собой, а также создаваемые в процессе эксплуатации непосредственно водителем транспортного средства, эти области возникновения неисправностей могут приводить к нарастающему объему ошибок, которые приводят к выходу КПП из строя. Рассмотрим их подробнее.

Проблемы, вытекающие из механической природы АКПП, зачастую начинаются именно со сцепления. Некорректная работа сцепления недопустима для несинхронизированной коробки, что обусловлено ее спецификой. На одном из валов есть набор дисков и фрикционов. Когда активатор выжимает сцепление, они затормаживают вал, а через него и все валы - свободно вращается только делитель. Когда валы затормозились, переключается кулачковая муфта, что занимает максимум 0,3 секунды. Благодаря этому, плюс специально рассчитанным алгоритмам переключения, шестерни и входят в зацепление без синхронизации.

Однако если сцепление выжимается не полностью, валы продолжают вращаться, функцию сцепления начинает выполнять набор фрикционов трансмиссионного тормоза. От этого они очень быстро изнашиваются - им приходится не только замедлять валы, а и бороться с двигателем. Когда выходят из строя эти фрикционы, при переключении шестерни по инерции продолжают крутиться в момент переключения передачи. Это влечет рывки при переключении передач и быстрый износ вилок.

Как это ни банально, но сцепление надо менять вовремя. На данных коробках оно служит до 1,2 млн. км, в отличие от механики, на которой ресурс сцепления составляет 700-800 тыс. км. Практический опыт сервиса показывает, что в большинстве коробок AS Tronic, приходящих на ремонт, сцепление уже:
- либо предельно изношенное;
- либо подвергалось попытке ремонта с желанием сэкономить затраты, то есть вообще собранное из разных частей, включая частично реставрированные элементы.

Автомобили с плохим сцеплением эксплуатируют, не обращая внимания на предупреждающий сигнал, а потом обвиняют во всем коробку. Да и самой коробке требуется профилактический ремонт, который, кстати, вдвое дешевле, чем капремонт "механики" с заменой всех синхронизаторов - тут меняется только синхронизатор делителя и диски фрикционного тормоза.

Семейство ZF-AS Tronic
Семейство АКПП состоит из серии моделей ZF-AS Tronic (вверху), ZF-AS Tronic mid (слева) и ZF-AS Tronic lite (справа внизу).
ZF-AS Tronic - самые большие и предназначены для тяжелых грузовиков и спецтехники, могут дополняться интердерами-замедлителями и коробками отбора мощности.
ZF-AS Tronic mid по сравнению с «большой» ZF-AS Tronic легче на 65 кг и предназначена для среднетоннажных развозных коммерческих автомобилей.
ZF-AS Tronic lite разработаны для самых легких грузовых автомобилей, и имеют существенные конструктивные отличия от больших коробок семейства - это полностью синхронизированные коробки с одним промежуточным валом, которые могут использоваться и как чисто механические КПП, без исполнительного механизма сцепления.


Пневматическая область неисправностей. Основная же первопричина поломок коробки AS Tronic - плохое качество или недостаточное давление воздуха, который является основным "рабочим телом" как в модуляторе переключения, так и в исполнительном механизме сцепления. Поэтому для качества воздуха и исполнения воздушных шлангов действуют те же требования, что и для тормозных систем. Снабжение воздухом системы ZF-AS Tronic подключено к пневматической системе транспортного средства после 4-контурного защитного клапана на контуре дополнительного потребителя и имеет приоритет по отношению ко всем другим дополнительным потребителям. Давление открытия перепускного клапана зависит от усилия выключения сцепления.

AS Tronic получает воздух из отдельного резервуара, обратный клапан которого предотвращает падение давления при негерметичности или недостатке воздуха в остальной пневматической системе. Требуемое давление подачи составляет 8-12,0 бар (с интардером ZF - не более 10 бар после устройства подготовки воздуха). Чтобы при нехватке воздуха можно было выполнить еще несколько переключений, воздух для ZF-AS Tronic должен подаваться с давлением минимум 8 бар.

Исполнительный механизм коробки передач понижает давление воздуха встроенным редукционным клапаном до давления переключения

7 бар, чтобы сохранять переключающие элементы и обеспечивать постоянно одинаковое переключение. Надежные переключения и управление сцеплением гарантируются при давлении переключения не ниже 7 бар, но на практике нормально работают и при 6,5 бар. Но всегда ли пневматическая система старых автомобилей, в которой никогда не менялись уплотнения, гарантирует хотя бы это давление? Практически никогда.

Важна также чистота воздуха в системе. Подаваемый от транспортного средства сжатый воздух должен быть очищен, высушен и не содержать конденсата. Воздушный пылевой фильтр применяется с размером ячеек 40 мкм. Не допускается использование устройств подготовки воздуха, выделяющих спирты или другие вещества в пневматическую систему, могущие вредно повлиять на материал уплотнений. И что же делают у нас? Известно, что: ставят дешевые фильтры и осушители, которые мало что отфильтровывают, применяют фильтры от других моделей автомобилей, не оснащенных подобными коробками и потому не имеющих таких требований по воздуху. Иногда по ошибке вообще ставят фильтры с другим направлением фильтрации, сбрасывающие все загрязнения прямо в систему.

Не секрет, что компрессоры на старых машинах обильно дают в систему масло и воду. Уплотнения заворачиваются и разрушаются, воздух из системы уходит в атмосферу. Заканчивается тем, что коробка перестает переключаться. И тут все сразу вспоминают про "преимущества механики". Хотя лучше было подумать о том, как дальше пользоваться преимуществами автоматизированной коробки. В исполнительном механизме коробки передач встроен датчик давления, который при падении давления переключения ниже 5,8 бар (при сцеплениях до макс. 8000 Н усилия выключения) выдает предупреждение для водителя. Индикация происходит на дисплее ZF "AL" и, соответственно, может посылаться как сообщение по шине CAN. Достаточно только не игнорировать эти предупреждения месяцами.

Трансмиссионное масло. Как и в случае с фильтрами, трансмиссионное масло также необходимо использовать соответствующее требованиям производителя. Масло за 50 гривен за литр не может быть таким же, как по 150. Если соблюдать минимальные требования, то автоматизированная трансмиссия надежнее механики в том плане, что ее трудно "убить совсем", что с механикой нашим водителям удается уже на 300 тыс. пробега новой коробки, хотя она рассчитана на миллион километров. Когда исчезают необходимые условия для работы, AS Tronic просто не поедет. Тогда, возможно, придется менять сцепление, фрикционы, исполнительный механизм сцепления, ремонтировать модулятор переключений, но коробки с разбитыми шестернями, по крайне мере, официальному сервису ZF, компании "Трак Центр", еще не попадались.



Конечно, что лучше - коробка которую можно эксплуатировать до полного разрушения, или отказывающаяся работать, когда при продолжении движения разрушение неизбежно - решать хозяину. Но, по мнению владельцев АТП, считающих топливо и эксплуатационные расходы - лучше ухаживать за автоматом, чем переплачивать за высокий расход топлива на механике. Конечно, для этого требуются хотя бы минимальные знания - например в AS Tronic, в исполнительном механизме сцепления, есть небольшой защитный сетчатый фильтр, который надо иногда прочищать.

О его существовании большинство механиков даже не догадываются. Это при том, что исполнительный механизм - узел неремонтируемый, стоимостью около 1000 евро. Конечно, если его "убить", то потом получается, что "коробка дорогая в ремонте".

Блок управления переключением, как уже было сказано, страдает из-за некачественной подготовки воздуха. Некоторые не обращают на это внимания, рассчитывая при необходимости заменить его целиком. Но проблема в том, что на украинском рынке появилось много этих блоков самого первого образца, давно снятых с производства, из складских остатков. Мало того, что там уплотнения все по определению уже старые, так еще и конструкция менее надежная, как для наших условий. Бывают случаи, что их меняют по три в год. Поэтому выгоднее поддерживать в рабочем состоянии тот пневмоблок переключения, который уже стоял на коробке.

Электроника. Проблемы с электроникой коробки в основном связаны с повреждениями проводки, попаданием влаги и коррозией. Также причиной отказа системы может стать злоупотребление водителем горячими напитками - чаем и кофе. Это не шутка - в автомобилях с напольным размещением органов управления AS Tronic, в старых моделях автомобилей переключатель режимов движения находится в углублении. Туда систематически попадает проливающаяся жидкость, если водитель потребляет напитки во время движения. В новых моделях специально сделали переключатель без углубления, чтобы избавиться от этой проблемы, о которой постоянно рапортовали производителю сервисы.

Область применения. Еще один важный аспект связан с тем, под какие условия эксплуатации запрограммирована коробка. Например, если автомобиль был предназначен для эксплуатации в горной местности, а его гоняют по равнине, или наоборот - машину для трасс загоняют в горы, или вообще ставят снятую с низкопольного грузовика на спецтехнику - проблемы уже "запрограммированы". При установке трансмиссии AS Tronic на другой автомобиль необходима адаптация коробки под условия эксплуатации. То же касается установки дополнительных валов отбора мощности и прочих перекомпоновок.

Датчики. Между поколениями AS Tronic с электронной частью блока переключения для Евро 3 и Евро 5 есть различия, и они не взаимозаменяемы. В частности, если у коробки DAF Евро 3 отказывает датчик оборотов первичного вала, сразу загорается красный сигнал, и его надо менять. На более поздних моделях коробка будет брать показания с датчика оборотов коленвала, рассчитывая по ним обороты на первичном валу, но переключение все равно уже не вполне корректное. Поэтому коробка может перейти вообще в механическое управление. Вывод тот же - ехать можно, но лучше - на сервис. Вообще, если AS Tronic переходит в ручной режим - это для того, чтобы доехать на сервис, а не еще полгода ездить на "полуавтомате", чтобы затем, когда автомобиль встанет совсем, сказать что коробка "не отказоустойчивая".

Также бывает проблема с датчиками выходного вала, коих в системе два - один для внутренних потребностей блока управления трансмиссией, второй выдает информацию на тахограф. Если один из них выходит из строя, загорается предупреждение, но тахограф тем временем может брать информацию и с внутреннего датчика, то есть автомобиль будет показывать. Если вышли из стоя оба датчика - машина никуда не едет. Типичная ошибка при ремонте - эти датчики путают местами при установке, хотя это абсолютно разные по характеристикам датчики. Как видим, и в этом вопросе квалификация сервисного персонала имеет решающее значение
