MAN TG-A коды ошибок ZBR 2 на русском языке
02.05.2013, 20:36
ZBR центральный бортовой компьютер
(МАН)

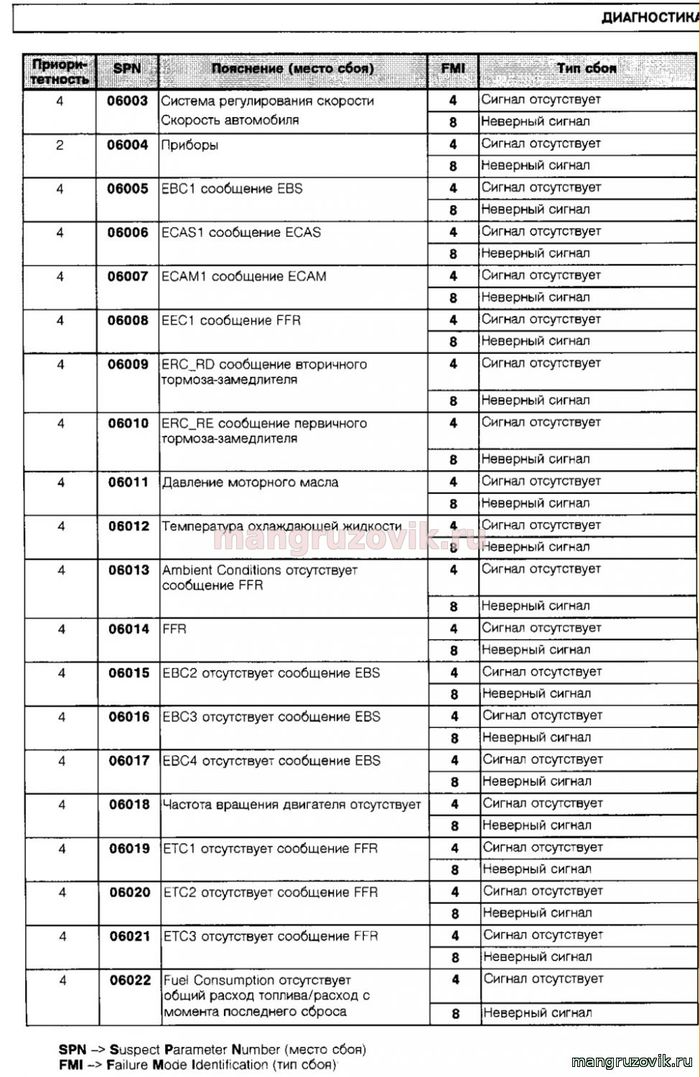

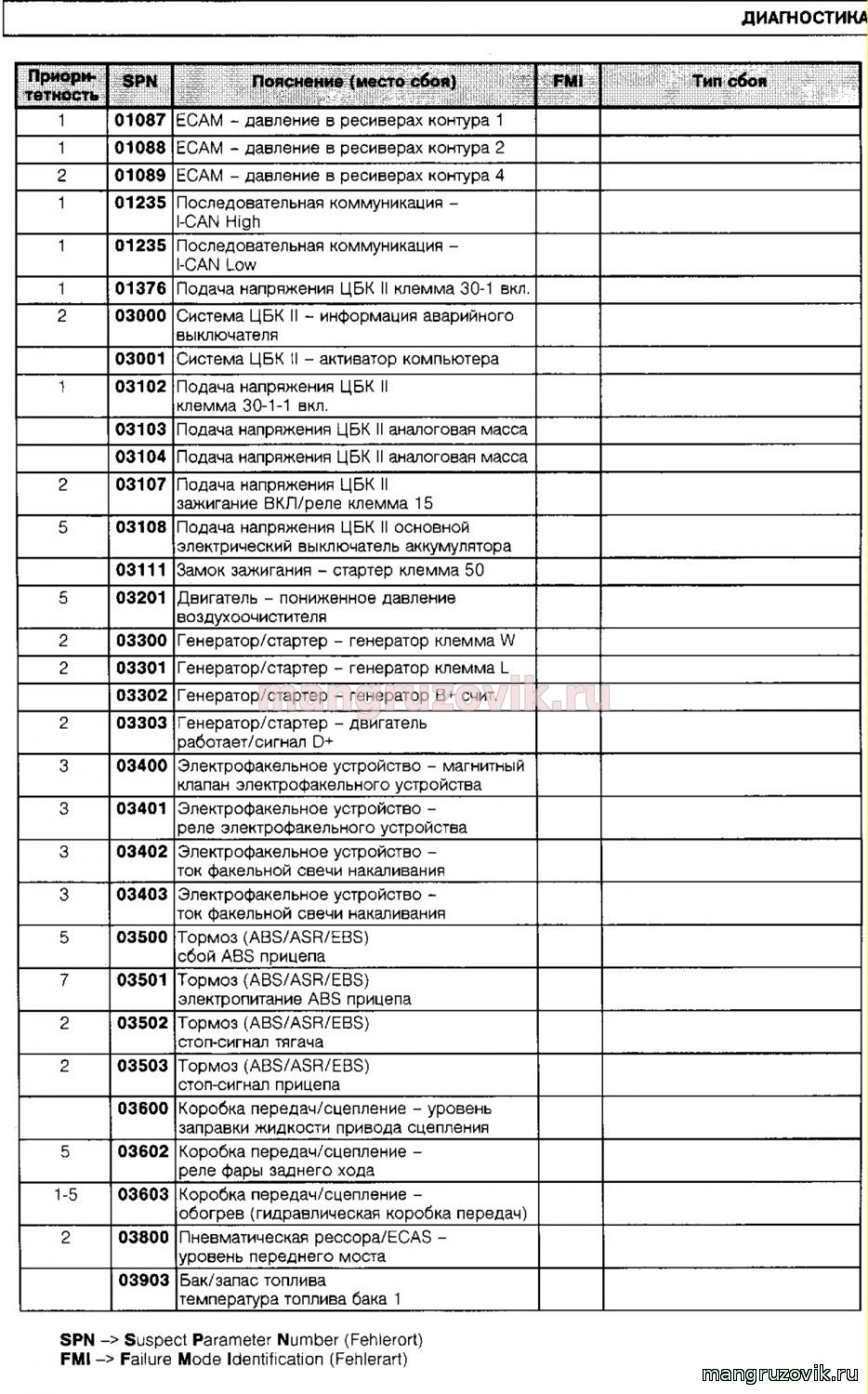

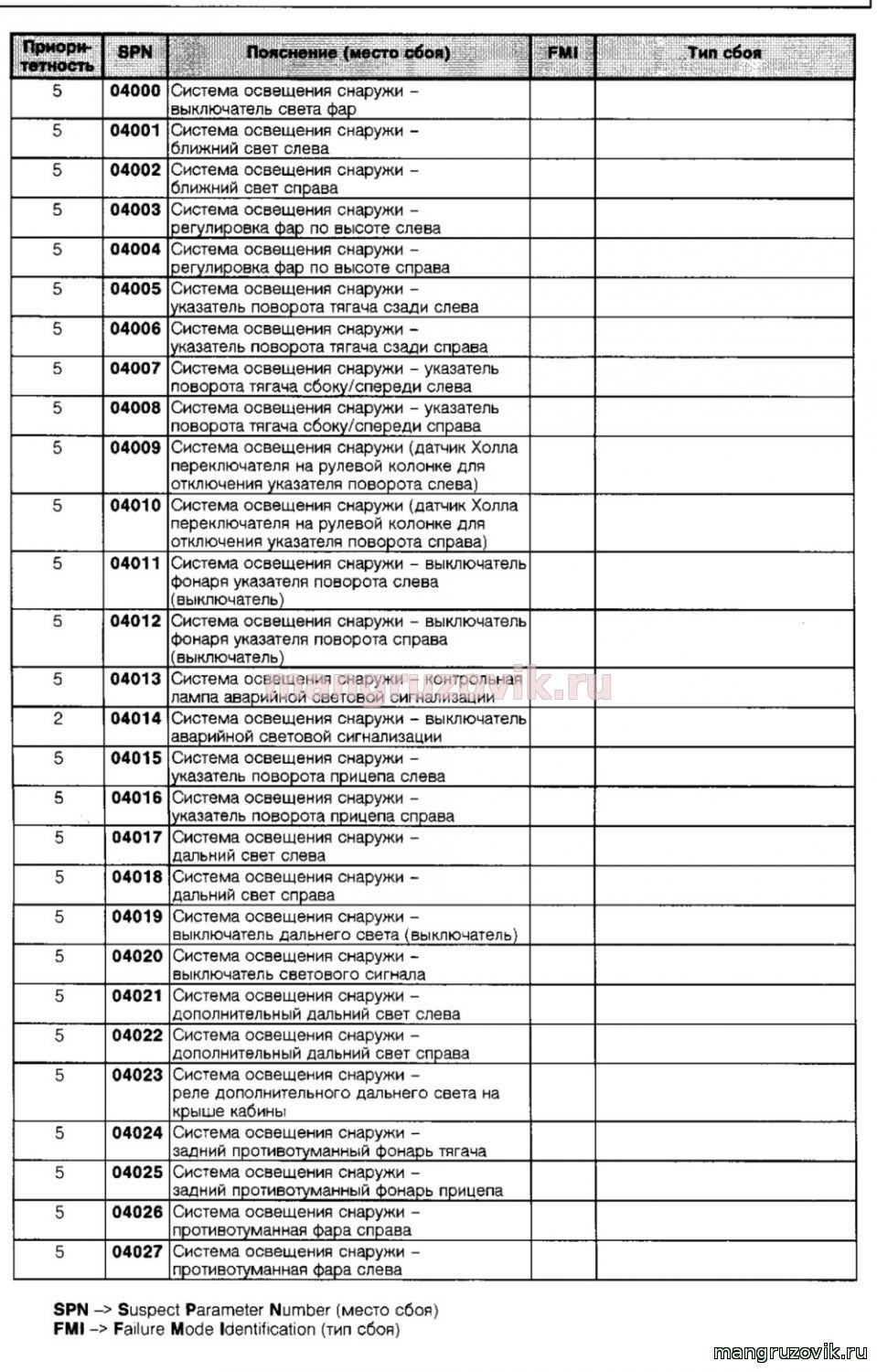

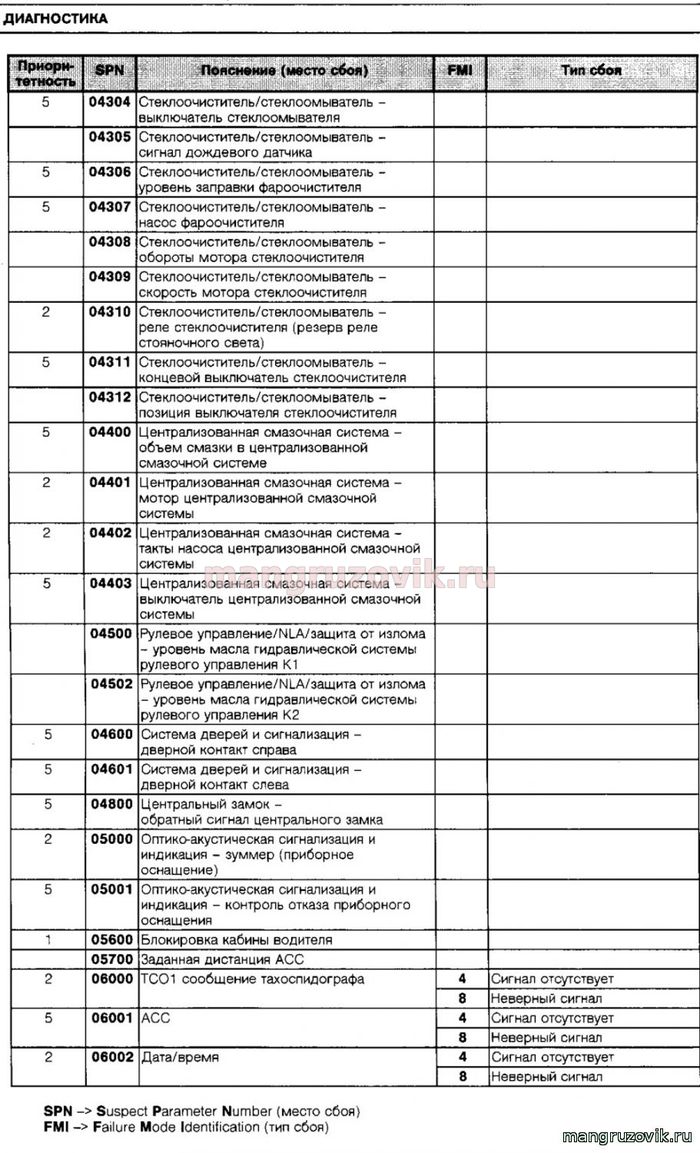

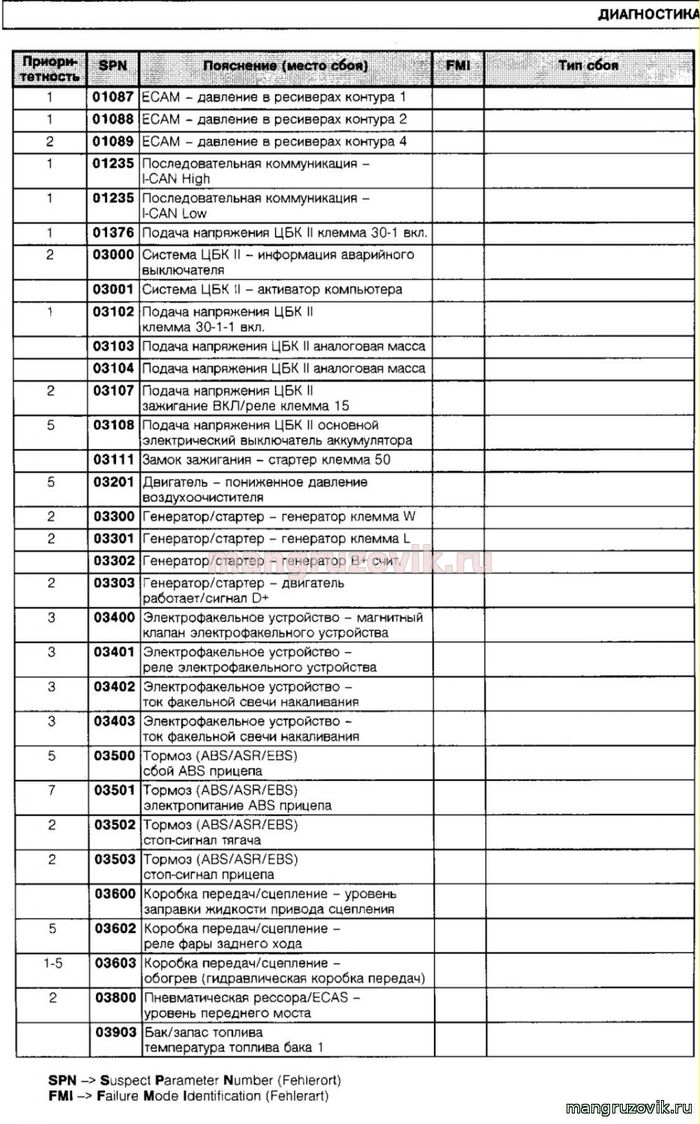

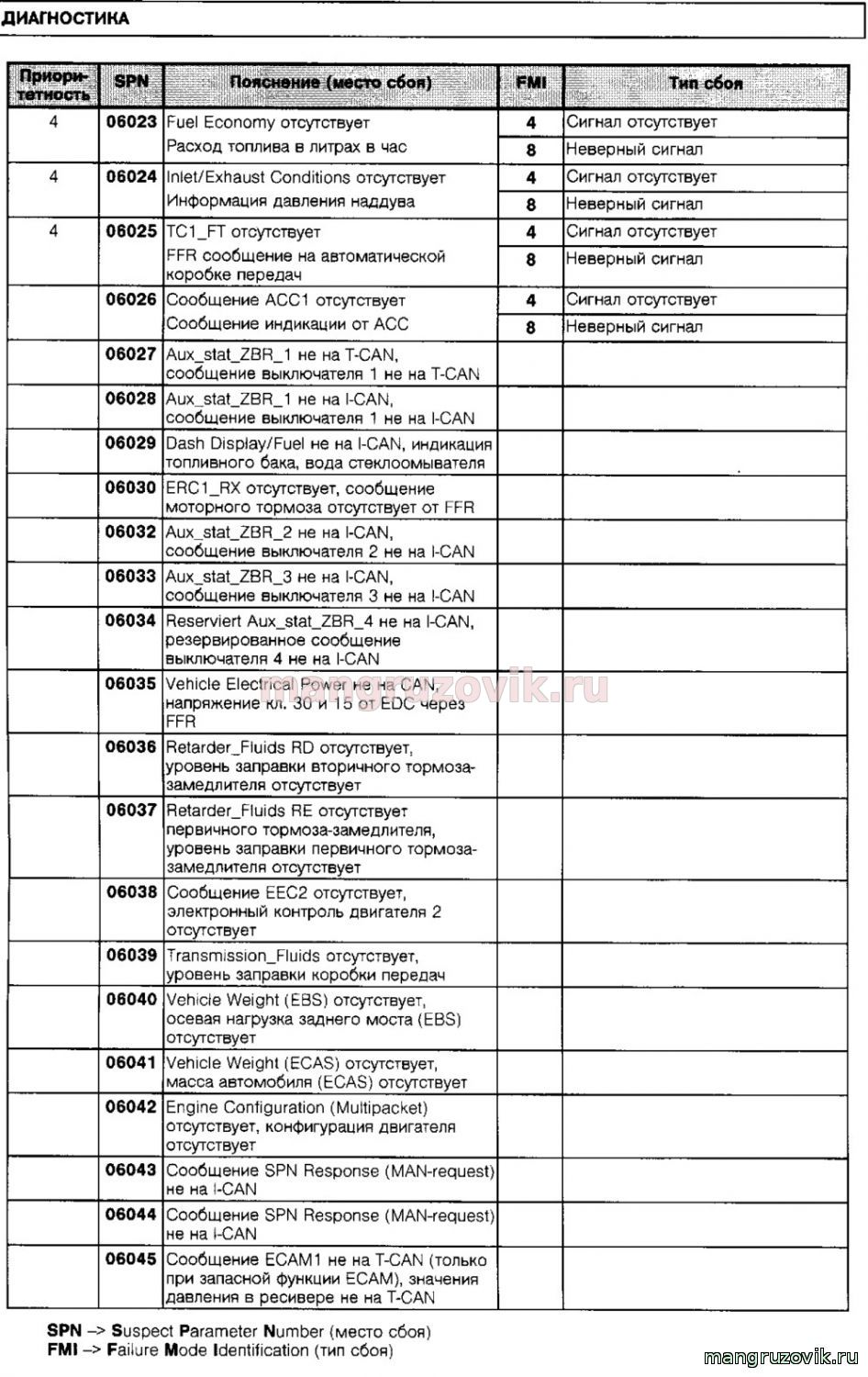

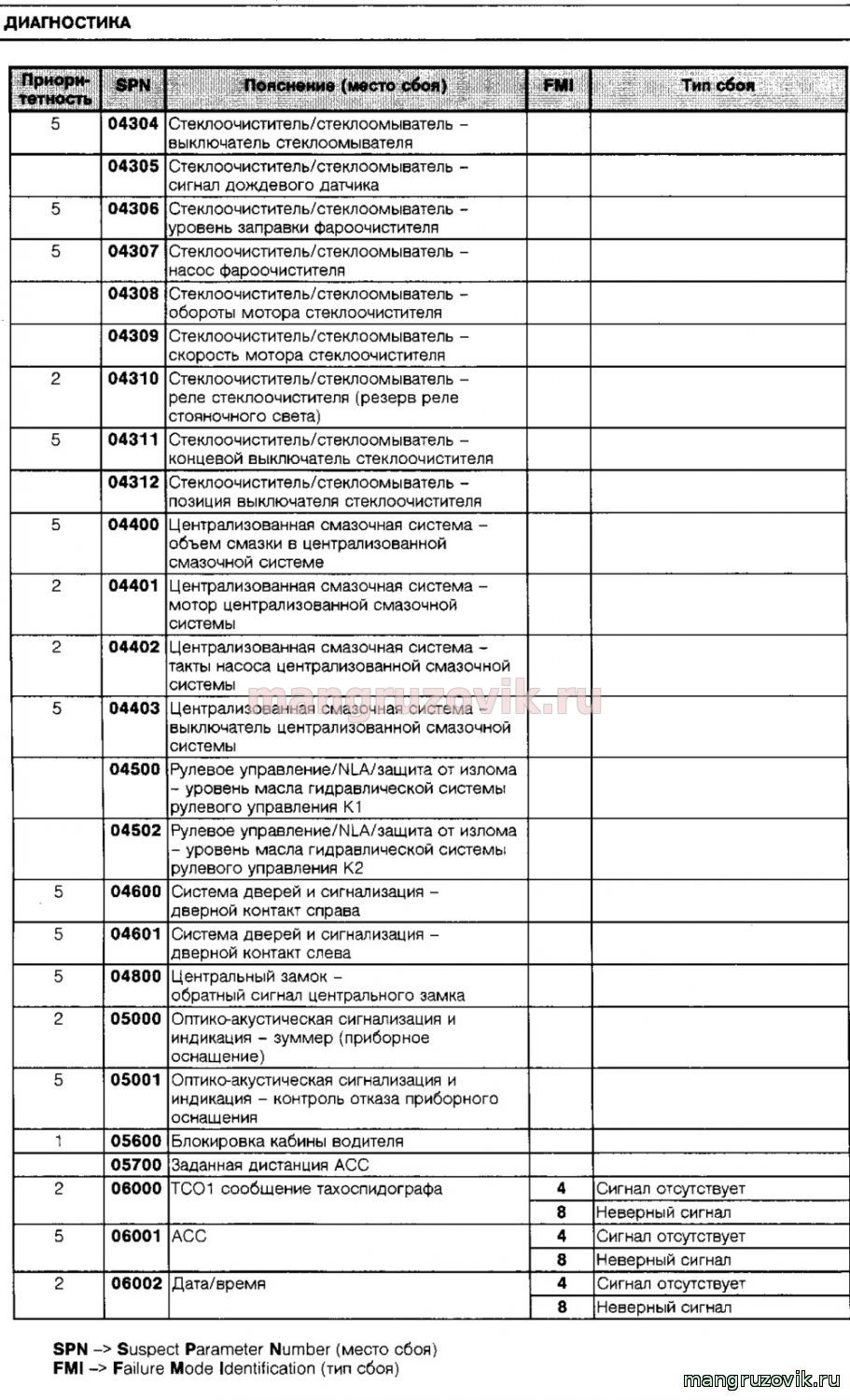

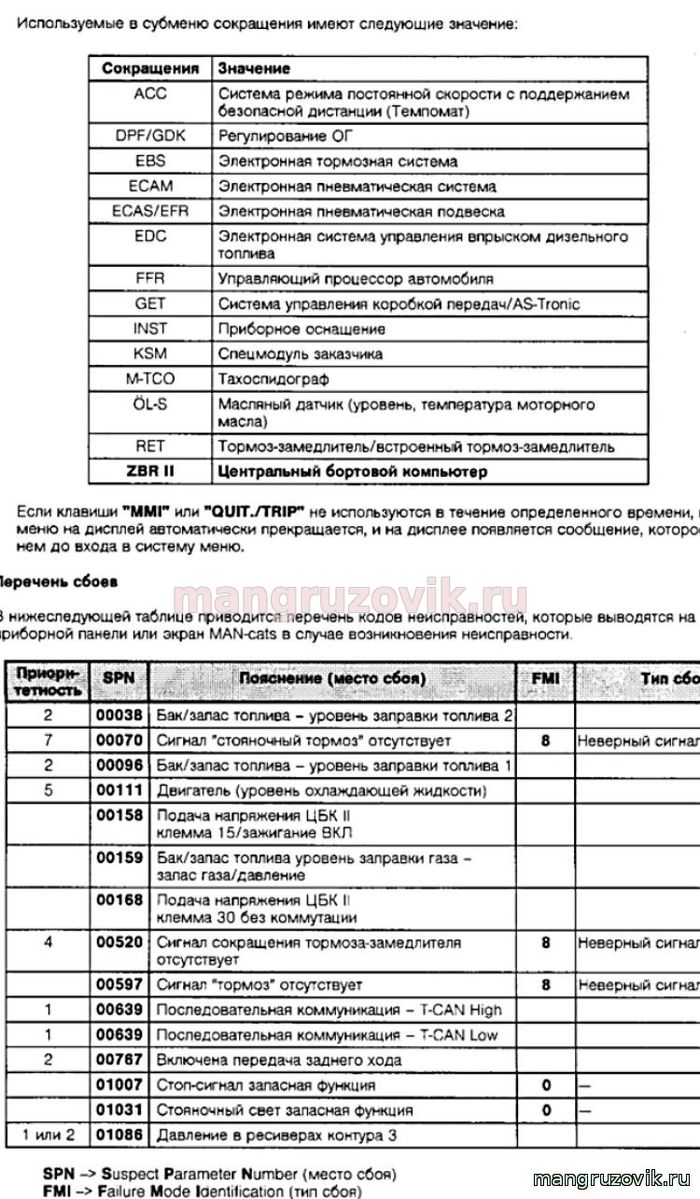

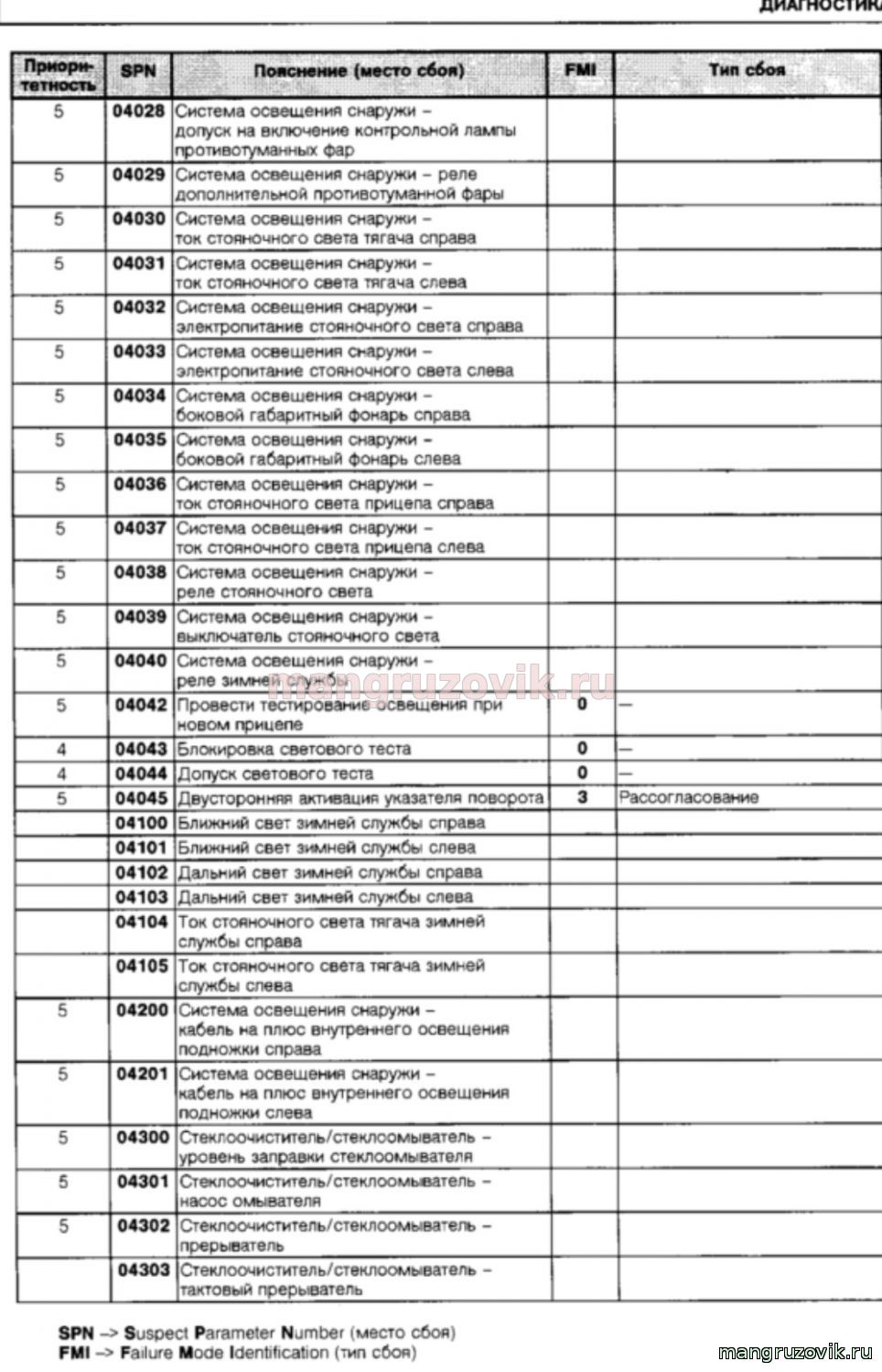

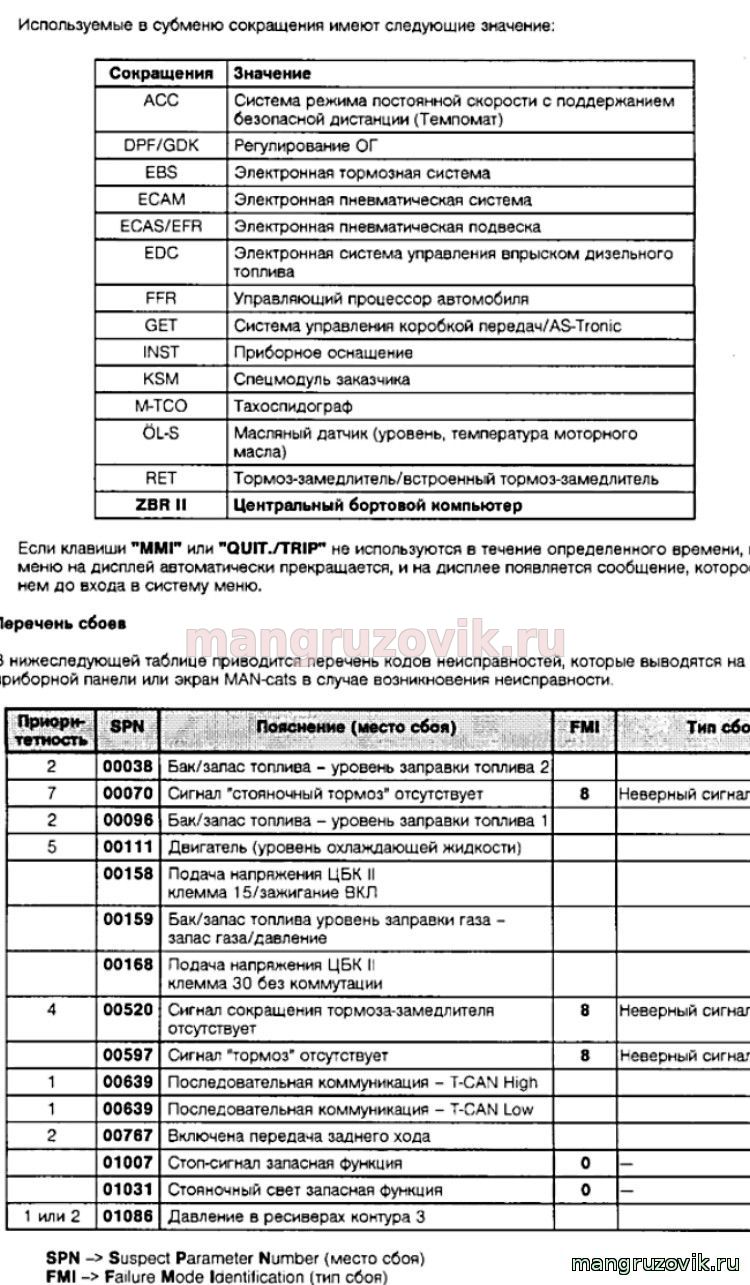

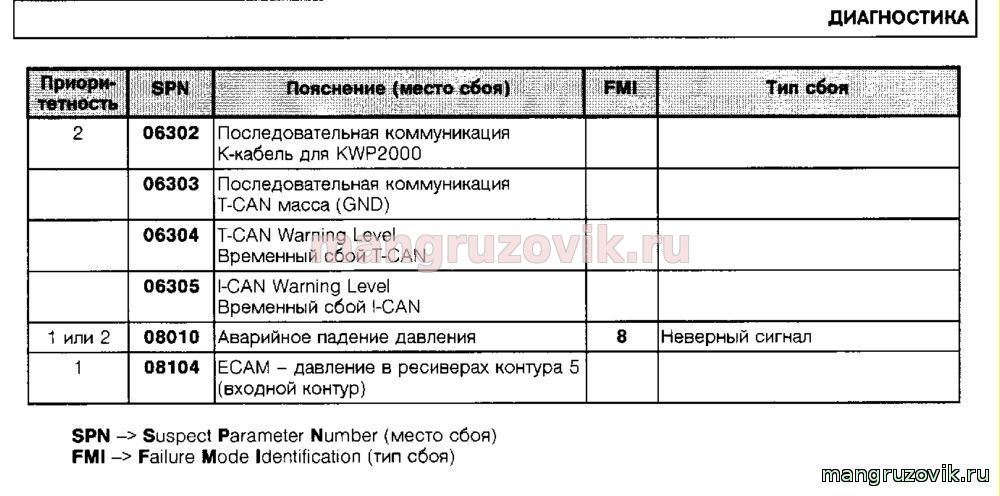

MAN TG-A коды ошибок ZBR полное описание

Для увеличения нажмите на картинку









-------------------------------------------------------------------------

MAN TGA назначение контакта штекера ZE в центральном распределительном устройстве центрального бортового компьютера МАН ТГА

MAN TGA описание предохранителей и реле в центральном распределительном устройстве

MAN TGA назначение контакта штекера ZE в центральном распределительном устройстве центрального бортового компьютера МАН ТГА



MAN TGA ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ,ОПИСАНИЕ И НАЗНАЧЕНИЕ КОНТАКТОВ МОДУЛЯ FFR.


MAN TGA Органы управления и приборная панель

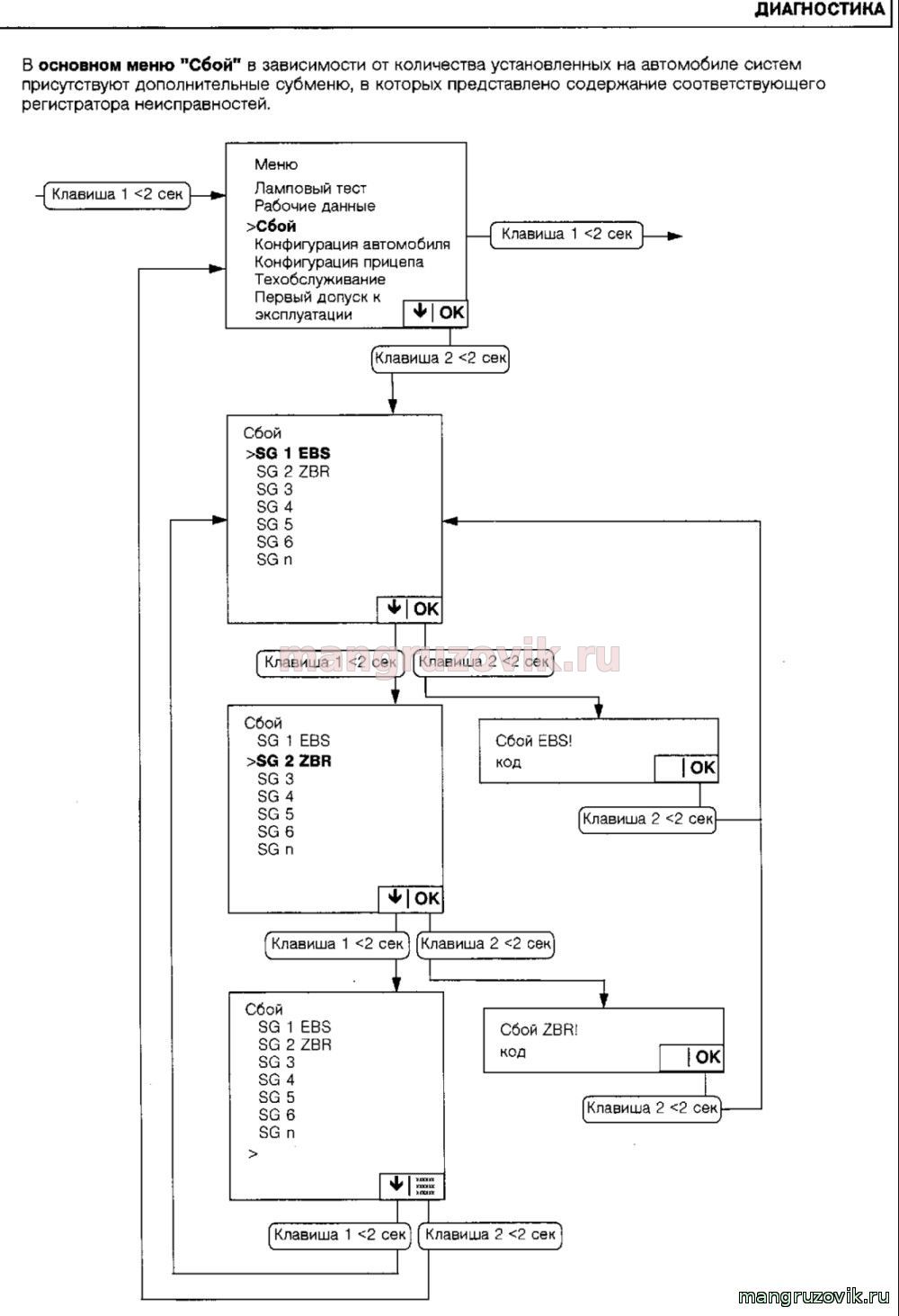

БОРТОВОЙ КОМПЬЮТЕР MAN TGA КАК ЧИТАТЬ ОШИБКИ Левой клавишей, нажимая её и удерживая больше трех секунд откроется меню бортового компьютера, последующим кратковременным нажатием выбираем необходимый раздел,после жмем правую кнопку и выбираем в разделе необходимую страницу и так далее.


MAN TG-A TG-L КОДЫ ОШИБОК FFR НА РУССКОМ


MAN TGA диагностические коды AS-TRONIK


ОШИБКИ FMI MAN TGA


Распиновка блока управления мотором (ЭБУ) MAN TGA,TGX Bosch №0281020067



колодка диагностическая (разъем диагностики) распиновка MAN TGA 4 pin диагностическая К линия,9 pin Масса,то есть минус,10 pin Плюс +,11 pin тоже Плюс +


MAN TGA УСТРОЙСТВО ЭЛЕКТРОННОЙ ПРОТИВОУГОННОЙ БЛОКИРОВКИ.


MAN TGA УСТРОЙСТВО ПЕДАЛИ ГАЗА


MAN TGA ЭЛЕКТРОСХЕМА КОММУТАТОРА(ПЕРЕКЛЮЧЕНИЯ) КОРОБКИ ПЕРЕДАЧ


MAN TGA ОПИСАНИЕ РАБОТЫ ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ EBS (ТОРМОЗАМИ),РАСПИНОВКА (НАЗНАЧЕНИЕ) КОНТАКТОВ НА БЛОКЕ


MAN TGA СОВМЕСТИМОСТЬ РОЗЕТОК ABS,EBS(ТОРМОЗОВ) НА ПРИЦЕПЫ


MAN TGA пневматическая схема тягача


MAN TGA устройство и принцип работы гидромуфты привода вентилятора,диагностика неисправности


MAN TGA описание работы,характеристика и распиновка датчика частоты вращения


Структура центрального бортового компьютера ZBR 2 MAN TGA



MAN TGA описание работы коробки передач AS-Tronic

Основные причины неисправностей и профилактика коробок передач ZF-AS Tronic


Схема подключения к CAN шине MAN TGA/TGX/TGS 2005

Коды неисправностей EBS 2 WABCO MAN

КОДЫ НЕИСПРАВНОСТЕЙ DOOR MODULE (TGA,TGL,TGM) Проявление неисправности: Внутренняя система данныхCAN между дверным модулем со стороны водителя и дверным модулем со стороны пассажира отправляет сигнал "Отключение системы". Система функционирует с ограничениями. Функции дверного модуля, которые использую систему данных CAN, не выполняются. Кроме того пытается создать соединение.


Коды неисправностей RAS-EC MAN Коды неисправностей ЭБУ управляемой задней оси

MAN КОДЫ НЕИСПРАВНОСТЕЙ ПРИБОРНЫХ ПАНЕЛЕЙ STONERIDGE BASELINE/HIGHLINE

диагностические коды неисправностей грузовиков и автобусов MAN TGA

перечень диагностических неисправностей контролера управления двигателем (EDC) MAN TGA


перечень диагностических неисправностей автомобильного контролера (FFR) MAN TGA


перечень диагностических неисправностей бортового компьютера (ZBR) MAN TGA

Код Коды неисправностей ЭБУ Е300 КПП VoithDiwa.

перечень диагностических неисправностей контролера пневматической подвеской (ECAS).

перечень диагностических неисправностей EDC7COMMON-RAIL контролера управления двигателем MAN



Категория: Информация для ремонта | Добавил: автоэлектрик
Просмотров: 7763 | Загрузок: 1450 | Комментарии: 2 | Рейтинг: 0.0/0
Всего комментариев: 2
1
Здравствуйте помогите пожалуста у меня MAN TGA показывает ошибку ZBR 3301,что это может быть?
Ответ: Генератор, клемма L.Приоритет 2: Неисправность, требующая устранения в сервисном центре. Вид неисправности: 4. Сигнал отсутствует. Разводка контактов А302: М/4.

2
скачай этот файлик там по русски написано,что эта ошибка на низкое напряжения питания блока управления zbr, то есть посмотри тестером зарядку генератора и питание приходящее на этот блок,ошибку будет бить если ниже 21 вольта приходит
