MAN TGA колодка диагностическая распиновка
17.05.2013, 11:20

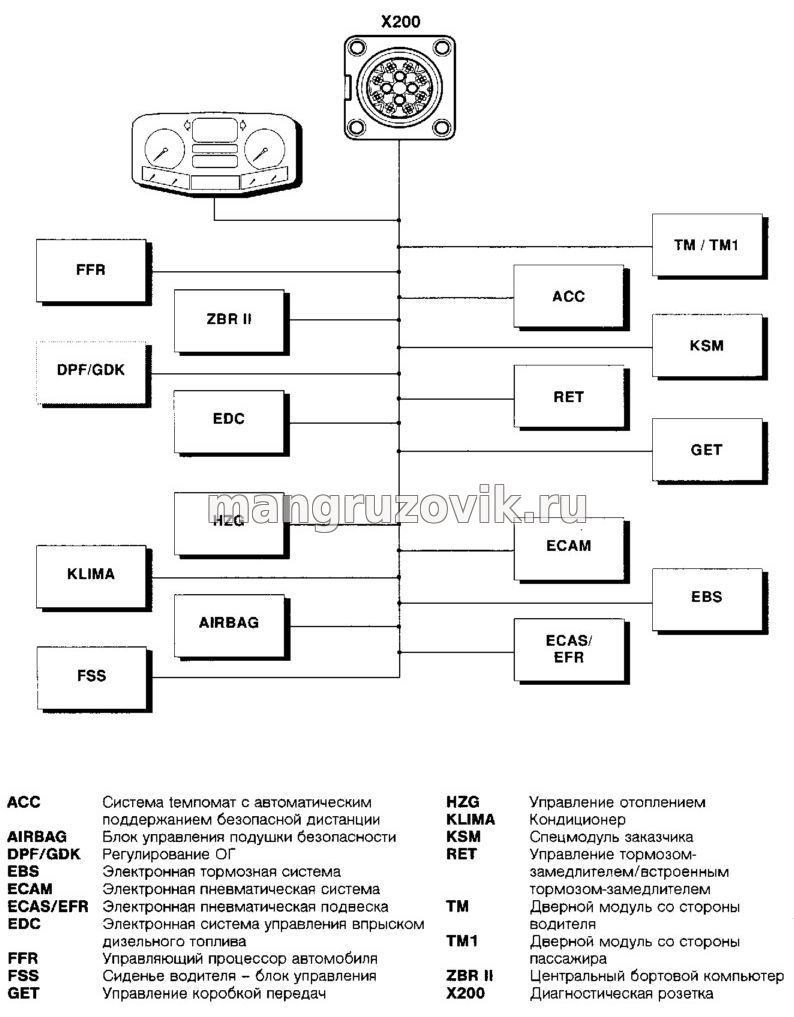

 колодка диагностическая (разъем диагностики) распиновка MAN TGA





4 pin диагностическая К линия
9 pin Масса, то есть минус
10 pin Плюс +
11 pin тоже Плюс +

МОДЕЛИ ДО 2005 ГОДА ВЫПУСКА

КОННЕКТОР JDC 100A.2 + JTP 100-3 + JDC 200 A.2

СИСТЕМЫ ДИАГНОСТИКИ

BRAKES

SUSPENSION

ENGINE MANAGEMENT

RETARDER

GEARBOX

CENTRAL COMPUTER



МОДЕЛЬ ПОСЛЕ 2005 ГОДА

•  Diagnosis with multipins
The connection to JALTEST with multipins is carried out like this:
First of all, the connector JDC 100-A.2 (auxiliary cable) is coupled to the JALTEST, then
the multipins JTP 100-3 are connected to the JDC 100-A.2.
Finally, the connector JDC 100-A.2 (auxiliary cable) is coupled with the JDC 200-A.2.



КОННЕКТОР JDC 100.2 + JTP100-1

ДИАГНОСТИРУЕМЫЕ СИСТЕМЫ

BRAKES

SUSPENSION

ENGINE
MANAGEMENT

RETARDER

GEARBOX

CENTRAL
COMPUTER


а здесь находятся обозначения на ряд других грузовиков
разьемы диагностики на  грузовиков распиновка обозначения интерфейса
