VOLVO Стояночный отопитель Webasto DW80 Запальная свеча
VOLVO Стояночный отопитель Webasto DW80
Запальная свеча, как самостоятельно проверить и заменить штифт накаливания в автономке.




Запальная свеча предназначена для подогрева камеры сгорания и зажигания смеси топлива и воздуха при включении отопителя.
Рабочее напряжение запальной свечи 24 вольта. Напряжение подается на запальную свечу импульсами, что дает малое потребление электроэнергии.
Углеродное отложение на свече следует удалять ее прокаливанием и тщательной очисткой. а при необходимости свечу следует заменять.
Отложение продуктов горения на свече могут вызвать нерегулярность процесса горения. при этом процесс горения следует проверить и отрегулировать.
Появление отложений на свече указывает на неполное сгорание, которое необходимо устранить.

Измерить сопротивление запальной свечи.При температуре +25С ее сопротивление должно быть 1,30-1,44 Ом

Если сопротивление неправильное, запальная свеча подлежит замене.

Замена запальной свечи

фото 1
Открыть соединительную коробку.

фото 2
Отсоединить разъемы вентилятора и камеры сгорания, детектора горения и запальной свечи в соединительной коробке.

фото 3
Снять вентилятор камеры сгорания.

фото 4

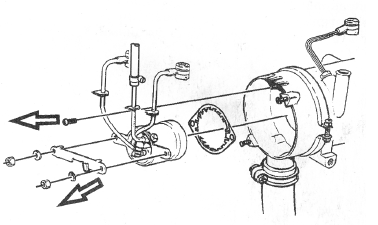

Снять стяжку вокруг камеры сгорания и болт крепления топливной трубки.
Снять горелку.
Внимание
Не снимать расположенную на стяжке изоляционную втулку крепления датчика горения.

фото 5

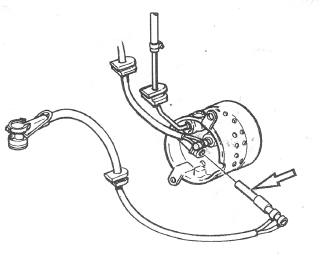

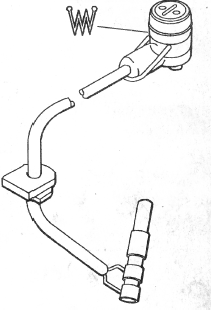

заменить запальную свечу.
Внимание
Нельзя дотрагиваться до запальной свечи руками, обратить внимание на соблюдение безукоризненной чистоты. Если на свече есть отложения, это является признаком неправильного процесса сгорания. Отопитель необходимо отрегулировать в соответствии с инструкциями, см. инструкция по регулировке отопителя.

фото 6

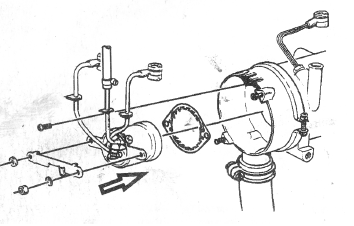

установить горелку. стяжку и болт крепления топливной трубки.
Внимание
Не забыть изоляционную прокладку во избежании короткого замыкания.

фото 7

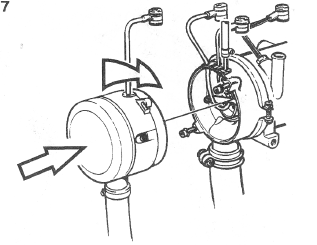

Установить вентилятор камеры сгорания. Тщательно уплотнить силиконом вокруг мотора и трубы камеры сгорания.

фото 8

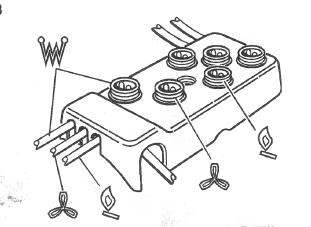

Присоединить разъемы вентилятора камеры сгорания. детектора горения и запальной свечи в соединительной коробке.

фото 9
Закрыть соединительную коробку и завернуть винт крепления.

После замены запальной свечи необходимо проверить и при необходимости отрегулировать содержание СО в продуктах сгорания в соответствии с инструкцией, см. инструкция по регулировке отопителя.
