MAN TGA устройство педали газа
Ниже описан педальный узел седельного тягача МАН ТГА,
Педальный механизм является предварительно смонтированным и протестированным узлом и представляет собой
монтажную плиту на которой установлены педаль тормоза с рабочим тормозным клапаном,педаль
сцепления с цилиндром датчика сцепления-усилителем привода сцепления,а также привинченный модуль педали акселератора с
бесконтактными датчиками.Над педалью акселератора в монтажной плите имеется отверстие для крепления штекерных соединений кабельного жгута.
Весь узел устанавливается спереди в переднюю панель автомобиля и герметезирует ее.
Разъемы гидравлических трубопроводов на цилиндре датчика сцепления-усилителе привода сцепления и разъемы сжатого
воздуха на рабочем тормозном клапане расположены перед передней панелью.Электрические разъемы для кабельного
жгута кабины выполнены на внутренней стороне педального механизма.

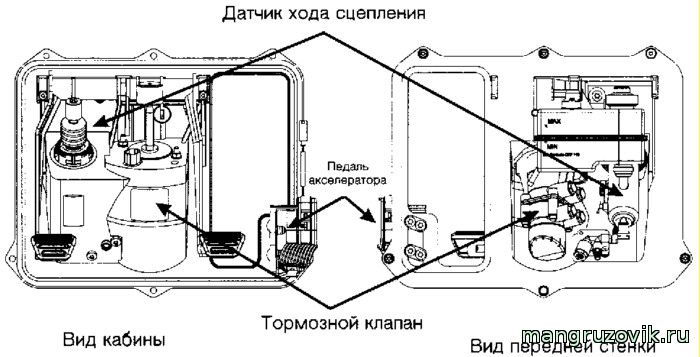

рисунок 1
Педаль акселератора является комплектным узлом в сборе,который привинчен на педальном механизме.
рисунок 2
монтажная позиция
С форумов
ВОПРОС- Перестала гореть гирлянда и подсветка номера Доброго времени суток . Такая проблема авто MAN TGA 26.440 2007г.в., перестала гореть гирлянда(оранжевые боковые фонарики) и подсветка номера . На прицепе всё норм. Компьютер единожды написал "Неисправность габаритных огней" и всё , больше никаких ошибок нет . Предохранители визуально все целые (может какой-то определённый глянуть ???) . Остальные габариты все горят . Куда лезть ? Что смотреть ? :%) Подскажите пожалуйста !
ОТВЕТ- На боковые габариты питание идет с блока ZBR без предохранителей скорее всего замыкание на фонарике и блок отключил питание
ВОПРОС- Спасибо разобрались . В последнем фонарике оказалась влага и коротило . Что приводило к отключению всех боковых огней. |
