Renault Распиновка контактов диагностического разъема
12.09.2017, 08:06
Распиновка контактов диагностического разъема Renault


 Распиновка контактов диагностического разъема renault 12 pin obd-2 obd-1 iso

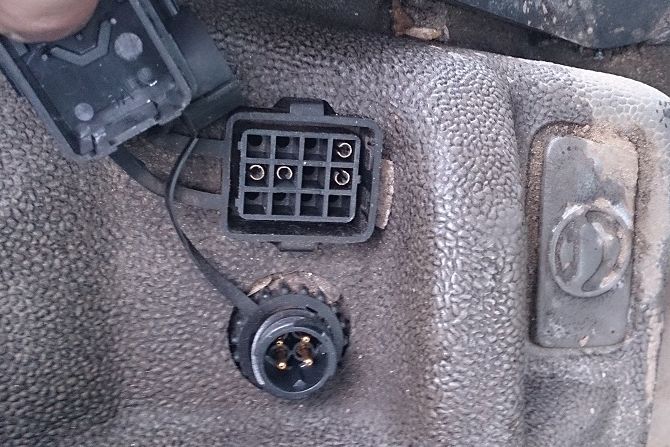

12-ти контактный прямоугольный разъем (renault 12 pin)


1) K-линия диагностики АКПП (AD4)
2) Масса
6) Питание +12В
7) K-линия диагностики АКПП (M)
8) L-линия диагностики двигателя (системы Siemens/Bendix/Renix SPI/MPI)
9) K-линия диагностики двигателя (системы Siemens/Bendix/Renix SPI/MPI)
10) L-линия диагностики двигателя (системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2)
11) K-линия диагностики двигателя (системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2), ABS, AirBag


Распиновка контактов диагностического разъема renault 16 pin obd-2 iso
16-ти контактный трапециевидный разъем OBD-II (renault Obd-2 16-pin)


2) J1850 Шина+
4) Заземление кузова
5) Сигнальное заземление
6) Линия CAN-High, J-2284
7) К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10) J1850 Шина-
14) Линия CAN-Low, J-2284
15) L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16) Питание +12В от АКБ
